Mini Dual Gigabit Ethernet Base Board / Mini-Computer Kit dla Raspberry Pi Compute Module 5

Miniaturowa płyta bazowa z dwoma portami Gigabit Ethernet, zaprojektowana dla Raspberry Pi Compute Module 5 (CM5) – idealna do zastosowań wymagających kompaktowych rozmiarów. Kompatybilna ze wszystkimi wariantami CM5 (Lite i eMMC), sprawdzi się zarówno do prototypowania, jak i integracji w produktach końcowych.

Najważniejsze cechy

• Dedykowana dla Raspberry Pi Compute Module 5 (wszystkie warianty: Lite / eMMC)
• Podwójne porty Gigabit Ethernet RJ45 – stabilna sieć 10/100/1000M
• Złącze USB 3.0 (Typ A) – szybkie podłączanie urządzeń peryferyjnych
• Standardowe 40-pinowe złącze GPIO Raspberry Pi – kompatybilność z modułami HAT
• Gniazdo kart TF – dla wariantów CM5 Lite (bez wbudowanej pamięci eMMC)
• Złącze wentylatora SH1.0 (4-pin) – z regulacją prędkości i pomiarem obrotów (5V)
• Zasilanie: 5V przez interfejs USB Type-C
• Kompaktowe wymiary: 55.0 × 68.0 mm (płyta bazowa)
• Wbudowany kontroler sieciowy RTL8111H
• Możliwość programowania eMMC przez port Type-C

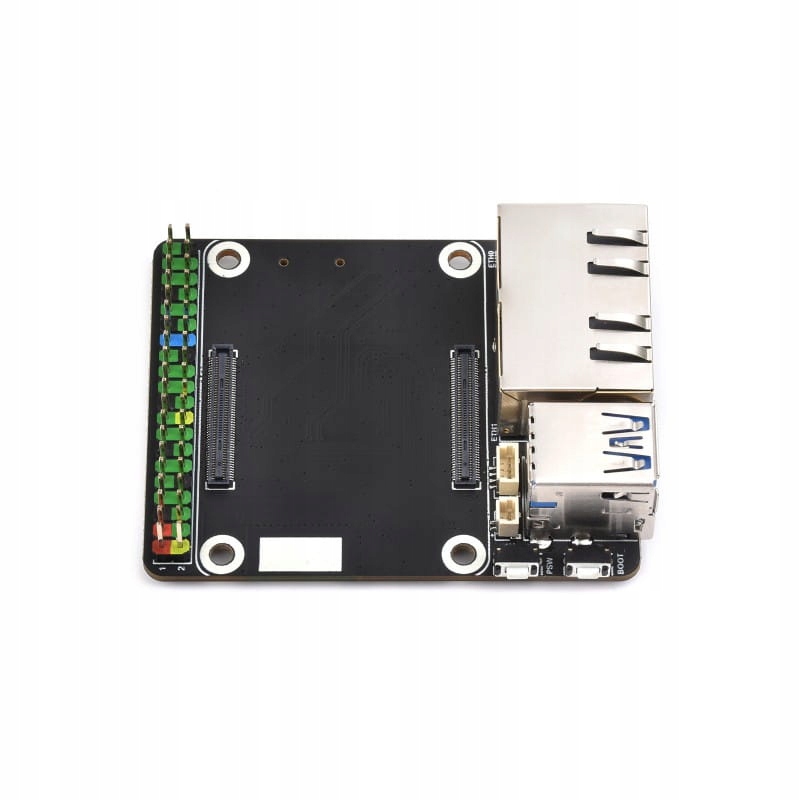

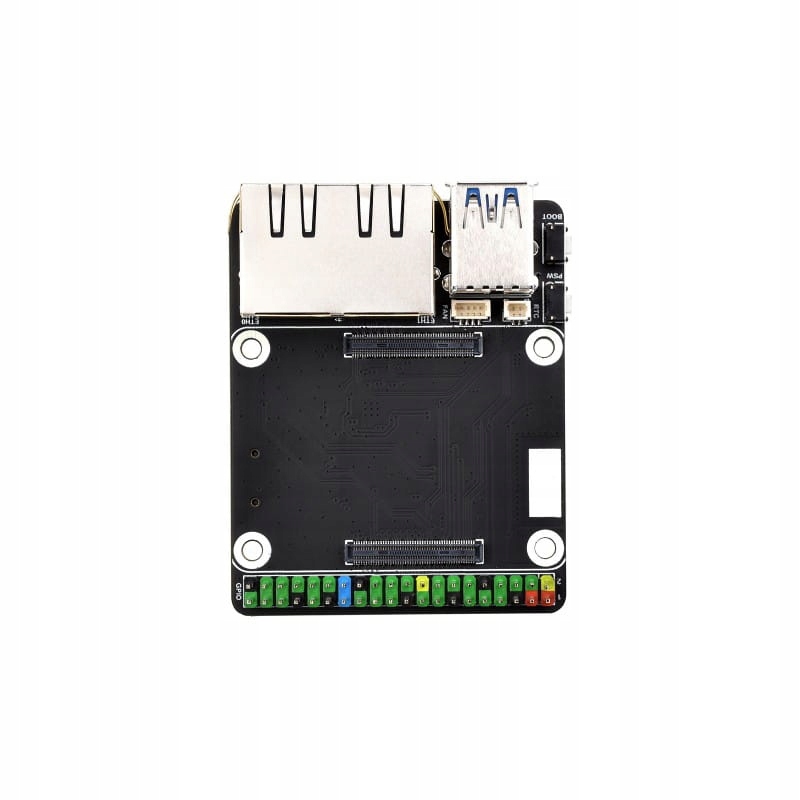

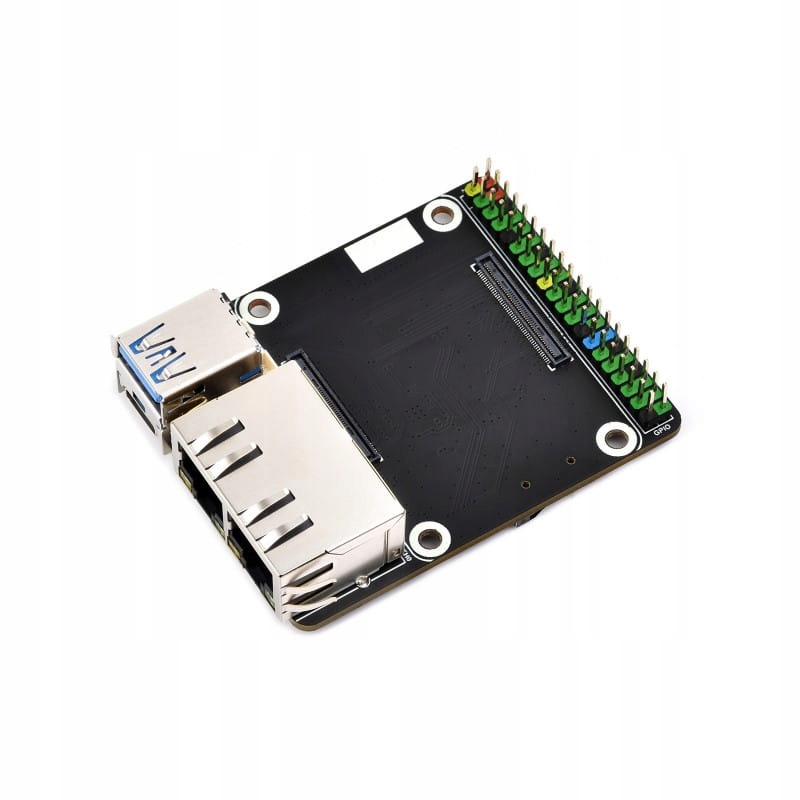

Połączenie z Compute Module 5

Standardowe gniazdo CM5 i 40-pinowe złącze GPIO – kompatybilne z modułami CM5 Lite/eMMC.

1. 40PIN GPIO headerDo podłączania różnego rodzaju modułów HAT
2. CM5 socketKompatybilny ze wszystkimi wariantami Compute Module 5
3. Przycisk PSW
4. Przycisk BOOT
5. Złącze baterii RTCDo podłączenia ładowalnej baterii RTC
6. Złącze FANDo podłączenia wentylatora chłodzącego, umożliwia regulację i pomiar prędkości
7. Porty RJ45 Gigabit EthernetPodwójne porty Gigabit Ethernet, kompatybilne z 10/100/1000METHERNET 0: oryginalny port sieciowy CM5ETHERNET 1: port sieciowy rozszerzony przez PCIe
8. Port USB 3.2 Gen1 Typu ADo podłączania różnego rodzaju urządzeń USB
9. Port Typu CZasilanie 5V lub do programowania eMMC
10. Gniazdo kart TFDo podłączenia karty TF z wgranym obrazem (tylko dla wariantu Lite)
11. RTL8111HChip Gigabit NIC (kontroler sieciowy)
12. Przełącznik SYSTEMEEPROM_WP: zapobiega nadpisywaniu EEPROMWiFi_DIS: wyłącza WiFi (tylko dla wersji CM5 z bezprzewodowym modułem)BT_DIS: wyłącza Bluetooth (tylko dla wersji CM5 z bezprzewodowym modułem)
13. Wskaźniki LEDCzerwona dioda: wskazuje status zasilania Raspberry PiZielona dioda: wskazuje status pracy Raspberry Pi

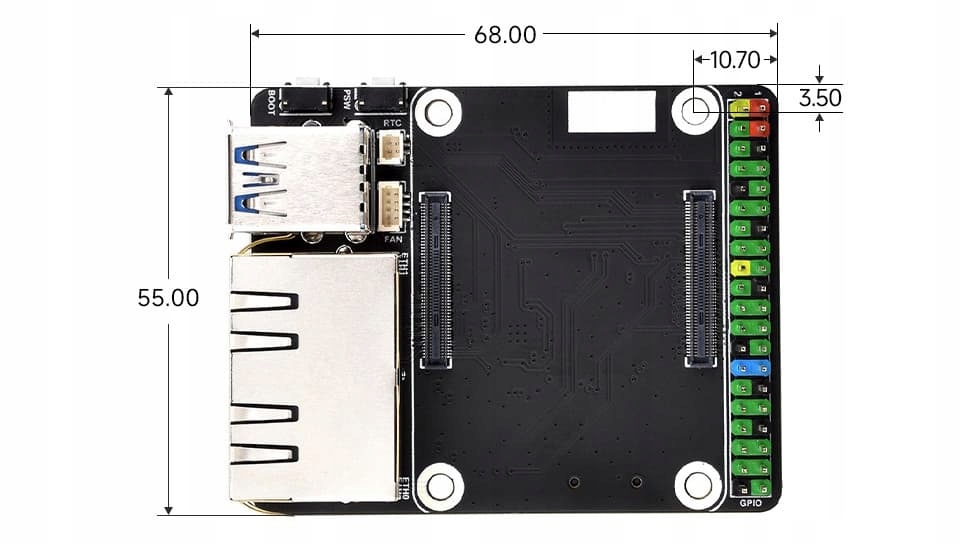

Wymiary

Specyfikacja techniczna:

• Gniazdo CM5: pasuje do wszystkich wariantów Compute Module 5
• Sieć: Podwójne złącza Gigabit Ethernet RJ45
• USB: Port USB 3.0 (Typ A)
• GPIO: Standardowe 40-pinowe złącze Raspberry Pi
• Pamięć masowa: Gniazdo kart TF (dla CM5 Lite)
• Wentylator: 4-pinowe złącze SH1.0, regulacja i pomiar prędkości, 5V
• Zasilanie: 5V, interfejs Type-C
• Wymiary płyty: 55.0 × 68.0 mm

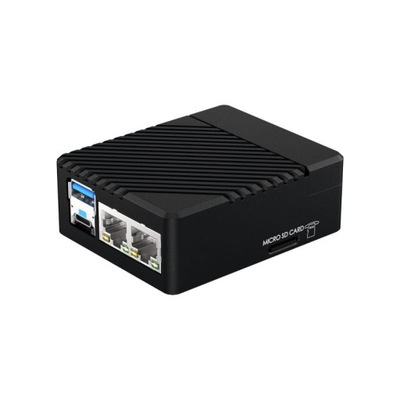

• Wymiary z metalową obudową: 61.0 × 75.0 × 27.5 mm
• Waga: 0.036 kg

Zawartość zestawu

1. CM5-DUAL-ETH-MINI ×1
