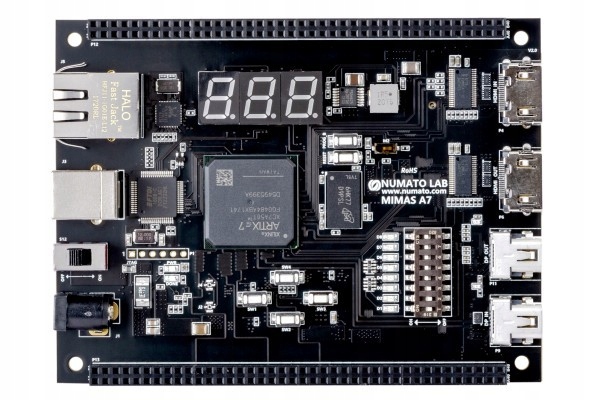

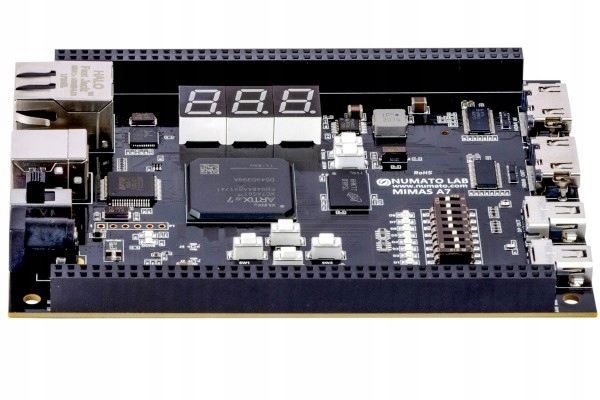

Mimas A7 Artix 7 FPGA Development Board - płytka rozwojowa z układem Artix 7 XC7A50T

Opis

Zestaw rozwojowy z układem FPGA Xilinx Artix 7. Wyposażony został w pamięć DDR SDRAM, interfejs 100M Ethernet, HDMI oraz GTP. Płytka bazowa ułatwia dostęp do IO FPGA, na której złącza są podzielone na standardowe konektory z rastrem 2,54 mm. Liczne układy peryferyjne, w tym 7-segmentowy wyświetlacz LED, gniazdo kart microSD oraz przyciski zapewniają łatwość tworzenia nowych projektów. Wbudowane interfejsy HDMI wraz z dużą pamięcią DDR3 SDRAM sprawiają, że jest doskonałą platformą do przechwytywania, przetwarzania i renderowania wideo. Zestaw znajdzie zastosowanie przy prototypowaniu, przetwarzaniu sygnałów oraz tworzeniu i testowaniu układów. Może służyć jako płytka edukacyjna. Pełna dokumentacja dostępna jest na stronie produktu.

Właściwości

• Xilinx Artix 7 FPGA (XC7A50T-1FGG484C)
• DDR3: 2 Gb DDR3 (MT41J128M16HA-125 lub odpowiednik)
• Interfejs hosta oparty na FTDI FT2232H
• Wbudowany interfejs programowania
• Gigabit Ethernet
• Interfejsy HDMI IN/OUT
• Szybki interfejs szeregowy (GTP) dostępny na złączach mini DisplayPort
• Wbudowana pamięć flash 128 MB do przechowywania konfiguracji FPGA i danych użytkownika
• Oscylator CMOS 100 MHz
• Gniazdo kart Micro SD
• 7-segmentowy wyświetlacz i przełączniki ułatwiające naukę, prototypowanie i debugowanie
• Konfiguracja FPGA przez JTAG i USB
• 80 IO (40 dopasowanych par różnicowych)
• Wymiary: 90 x 120 mm
