MIKROKONTROLLER NANO V3 ATMEGA168P CH340 MINI USB PŁYTKA ZGODNE Z ARDUINO

Nowa wersja Nano V3, zbudowana na mikrokontrolerze ATmega168 (16MHz), ma niewielkie rozmiary i może być używana z płytką prototypową do okablowania bez lutowania (płytka stykowa). Jest podobna w budowie do modeli Diecimila/Duemilanove, ale ma inne wymiary. Aby zmniejszyć rozmiar, komponenty są montowane po obu stronach płytki PCB.

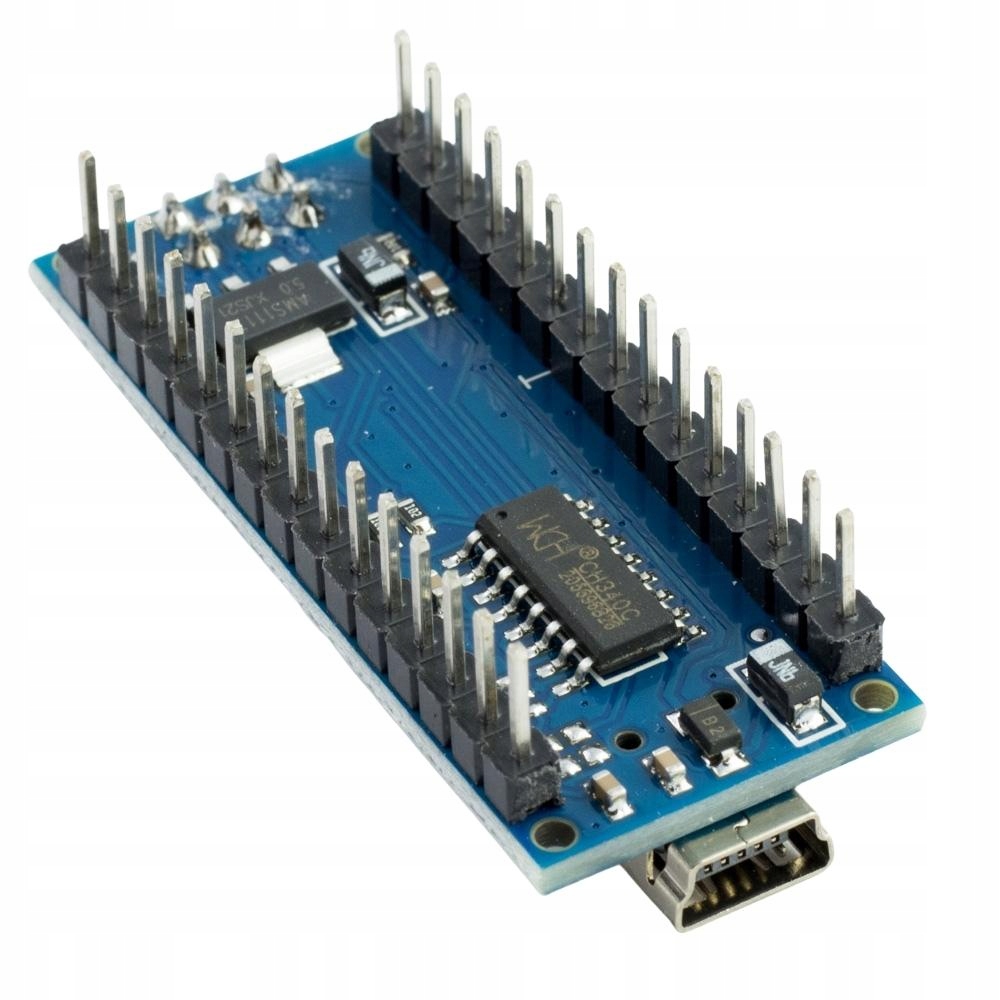

Płytka wykorzystuje układ CH340G jako konwerter UART-USB. Układ CH340G jest rozwiązaniem budżetowym. Stabilną wymianę danych można uzyskać przy częstotliwości roboczej 12MHz (należy poprawnie zainstalować sterownik na komputerze zgodnie z instrukcjami).

Nano V3 może być zasilana przez port miniUSB (do 500mA). Zewnętrzne zasilanie 6-12V wyjście VIN lub 5V wyjście zasilania zewnętrznego jest dostosowane do 5V. Zasilacz automatycznie wybiera maksymalne napięcie.

• Ten model Nano ATmega168 ma PinOut dla wersji V3, a nie V2.

Szczegóły techniczne:

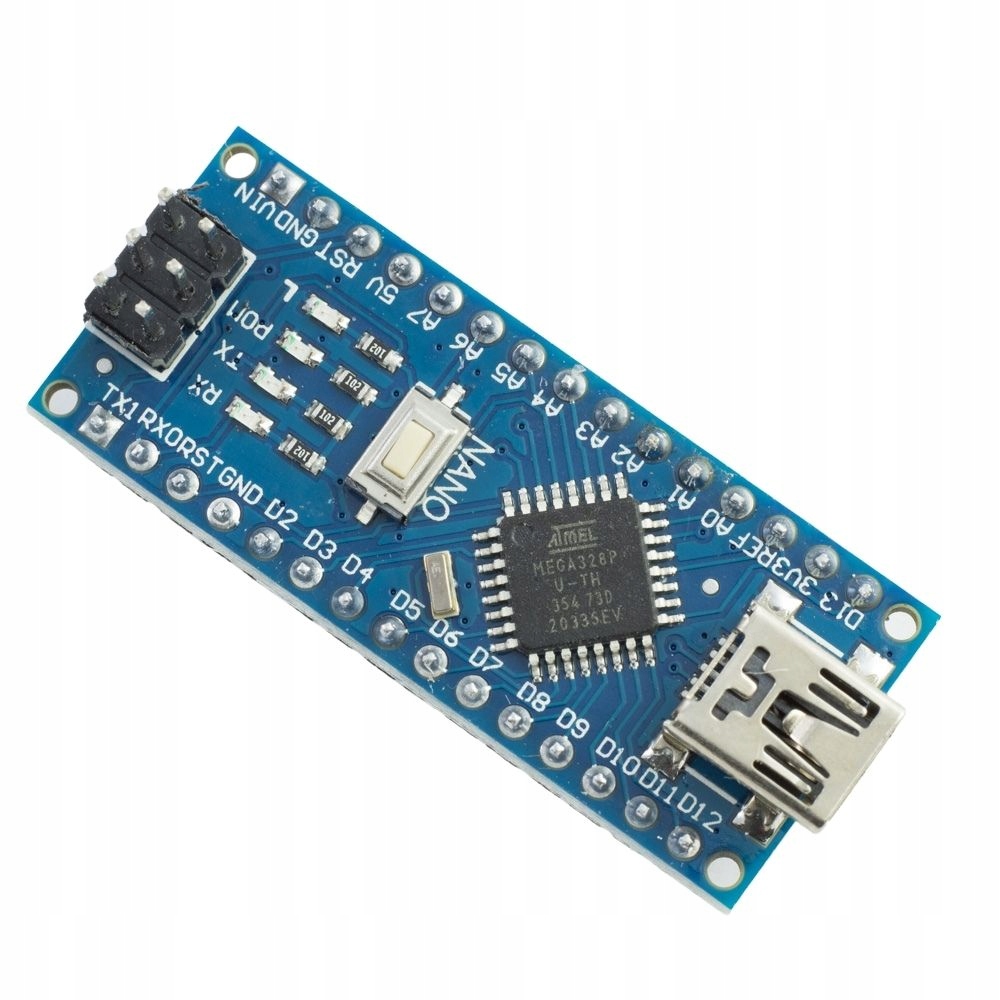

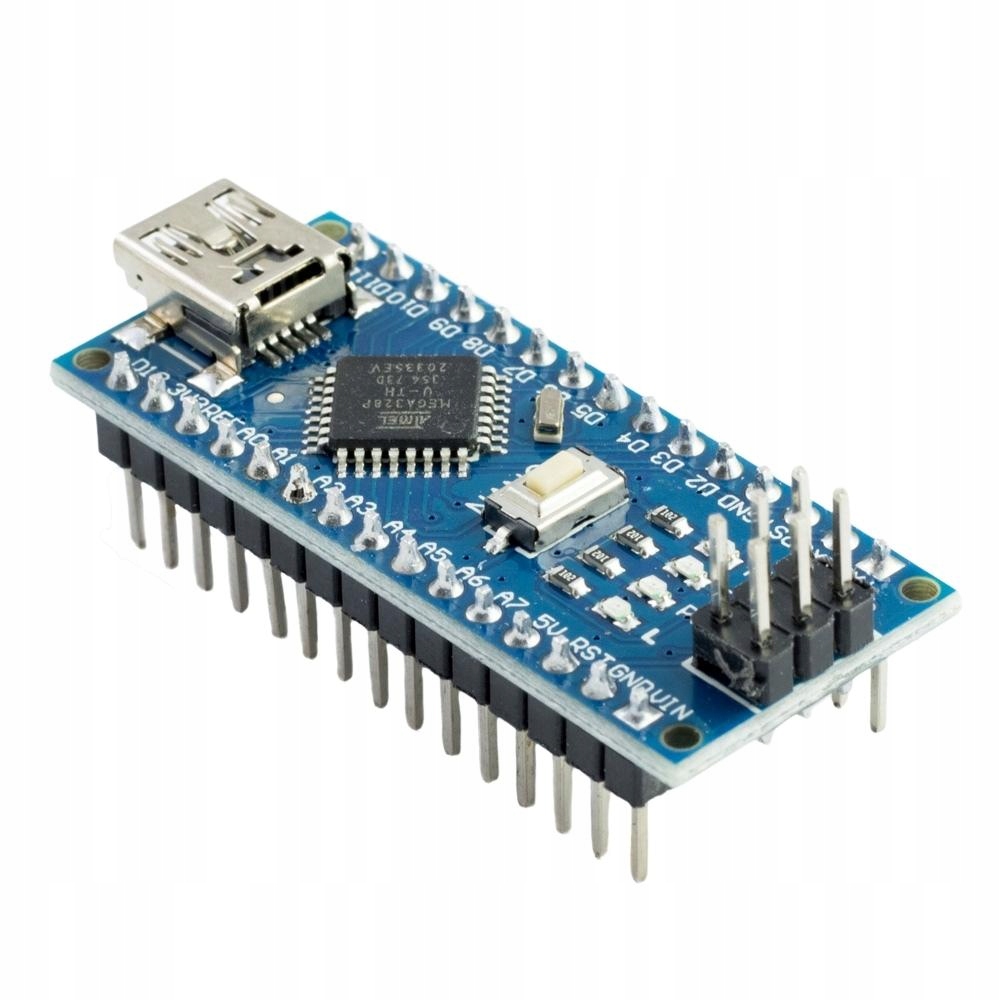

Wygląd Nano V3

• Mikrokontroler ATmega168 (16MHz)
• Port CH340G-USB-UART
• Napięcie wejściowe 6-12V
• Napięcie wyjściowe 5V / 800mA, 3.3V / 180mA (tylko dla nowych produktów)
• Gniazdo MiniUSB - Connect
• 500mA resetuje bezpiecznik na porcie USB
