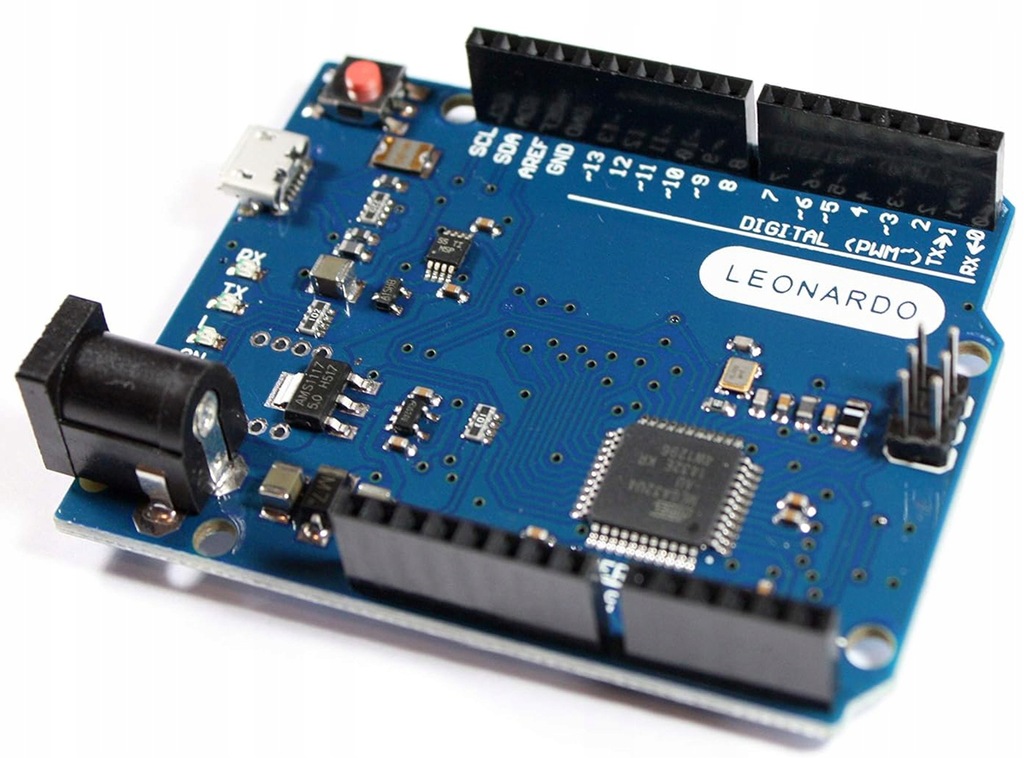

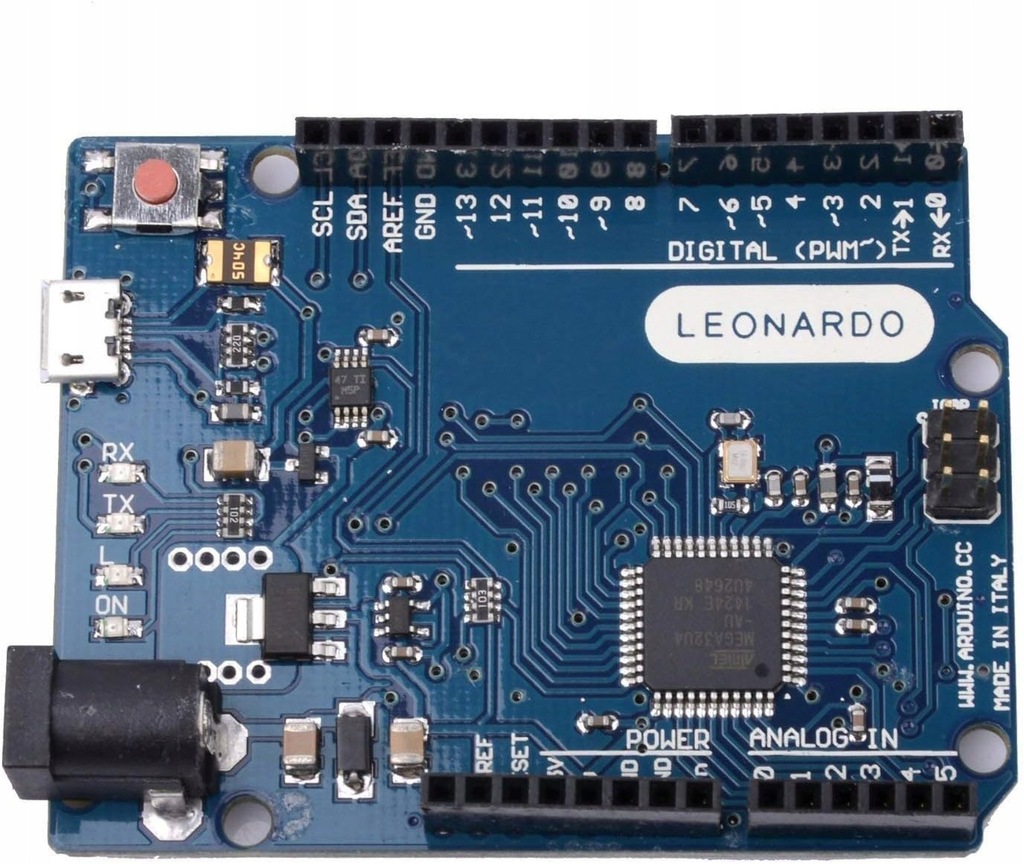

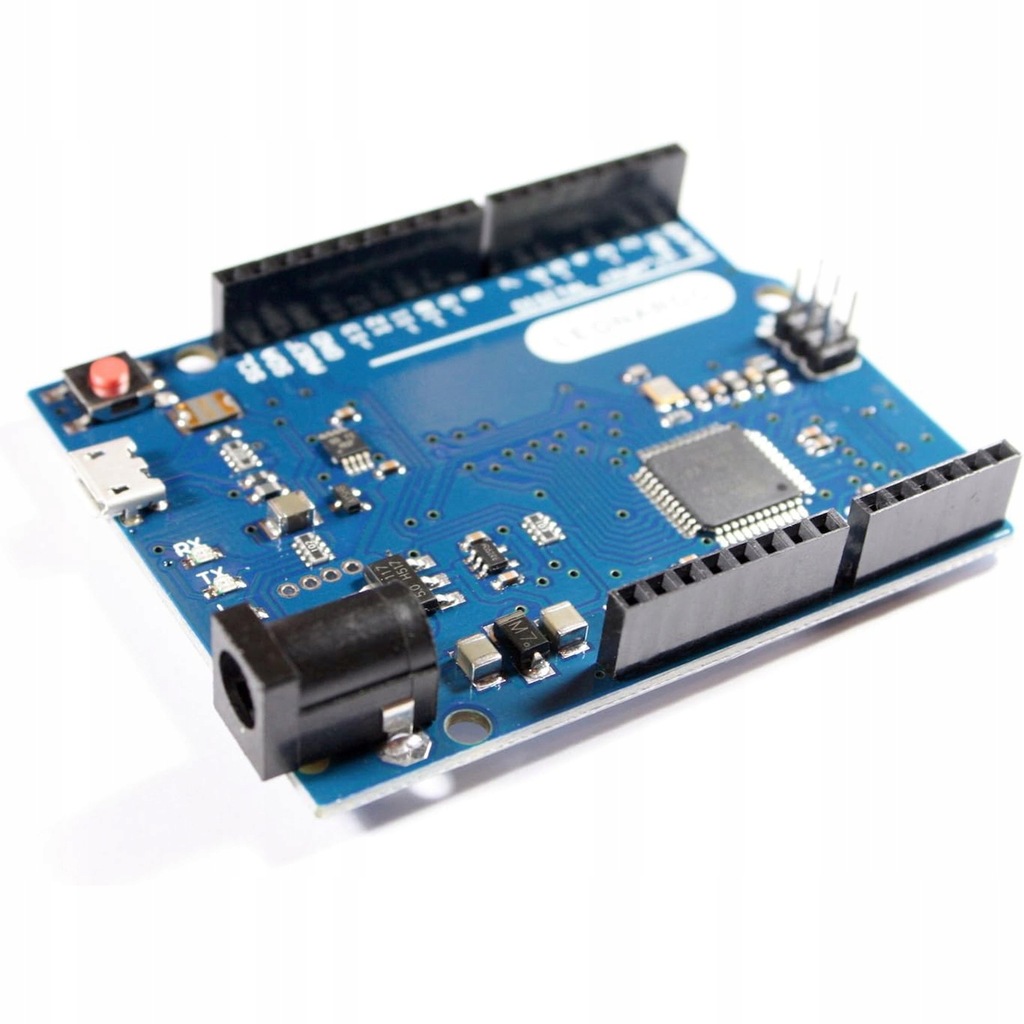

Mikrokontroler Leonardo, w pełni kompatybilny z oryginalną płytą. Leonardo to kolejna generacja płyt Arduina, wydana dwa lata po popularnym modelu UNO. W porównaniu z UNO, Leonardo zastosowano port microUSB oraz nowocześniejszy mikrokontroler ATmega32u4, który nie wymaga dodatkowego układu do transmisji danych przez port USB. Dzięki temu zyskano aż 6 dodatkowych portów cyfrowych, 6 analogowych, 1 pin PWM oraz 0.5KB więcej pamięci SRAM.

Dużym atutem Leonardo jest możliwość zgłaszania się jako urządzenie HID w systemie Windows, co pozwala na emulację kontrolerów, takich jak klawiatury, myszy czy kierownice. Warto zauważyć, że nie wszystkie shieldy dla Arduina UNO są w pełni kompatybilne z Leonardo, jednak ta wada jest rekompensowana lepszą wydajnością oraz niższą ceną. Płytka jest w pełni zgodna ze środowiskiem ArduIDE. Do jej działania wystarczy podłączenie kablem microUSB do komputera bez konieczności instalacji dodatkowych sterowników, a zasilanie płytki może odbywać się również z USB.

Specyfikacja:

• Napięcie zasilania z portu DC: 7V do 12V DC
• Napięcie pracy: 5V
• Mikroprocesor: ATmega32u4
• Taktowanie: 16MHz
• Piny cyfrowe: 20, w tym 7 PWM
• Piny analogowe: 12
• Natężenie prądu na pinach: 40mA
• Pamięć FLASH: 32KB (w tym 4KB na bootloader)
• SRAM: 2.5KB
• EEPROM: 1KB
• Protokoły komunikacji: UART, I2C, SPI
• Wymiary: 67mm x 54mm

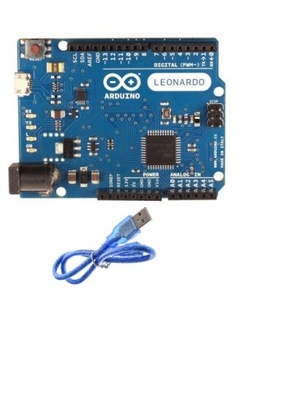

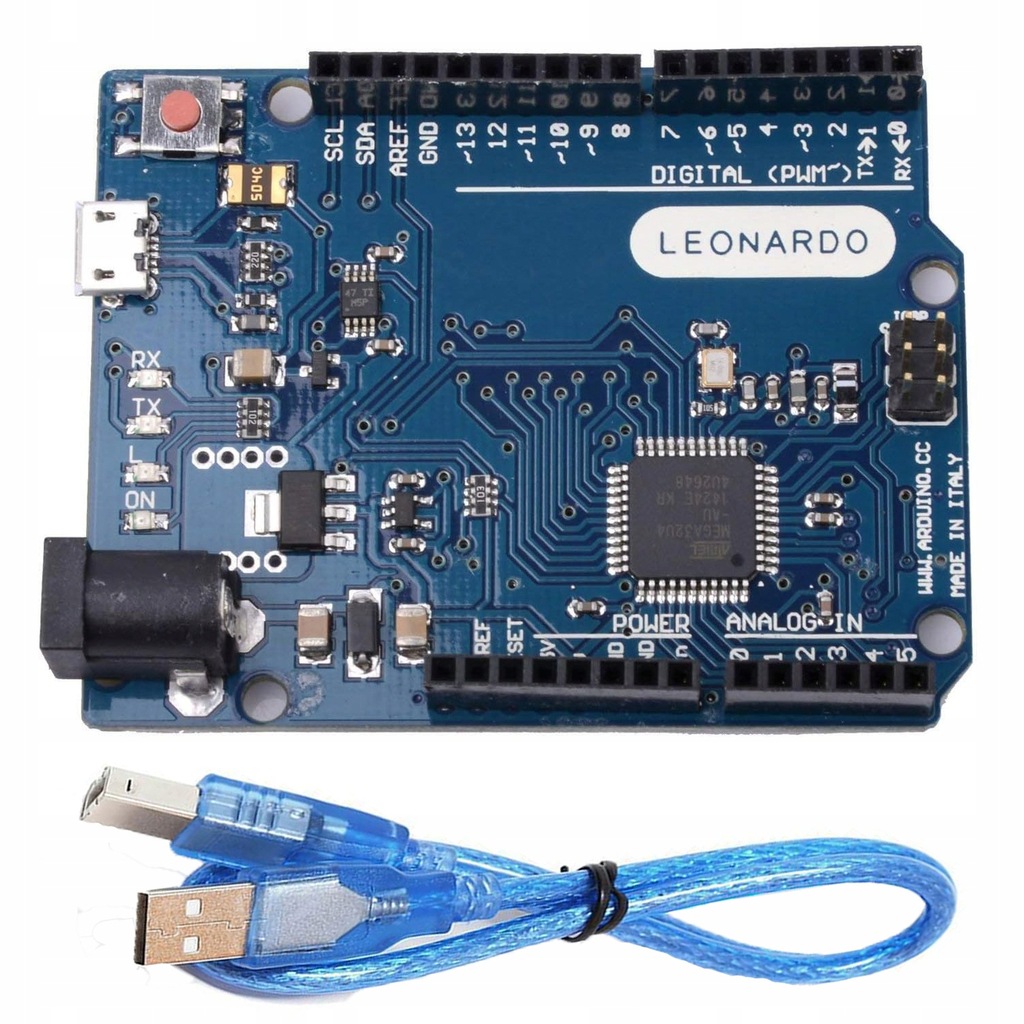

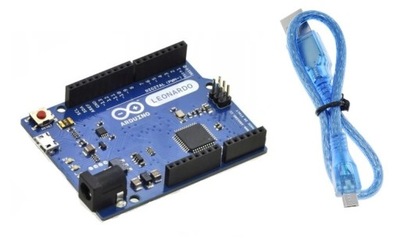

W zestawie kabelek USB
