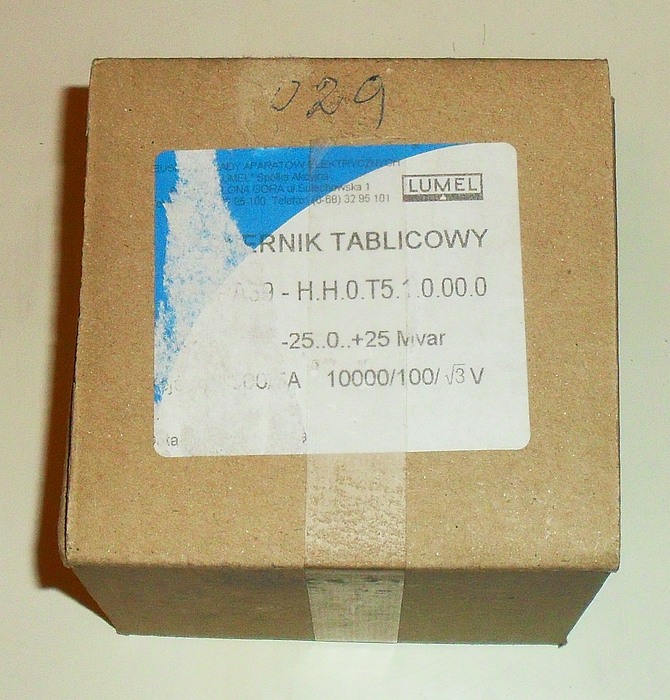

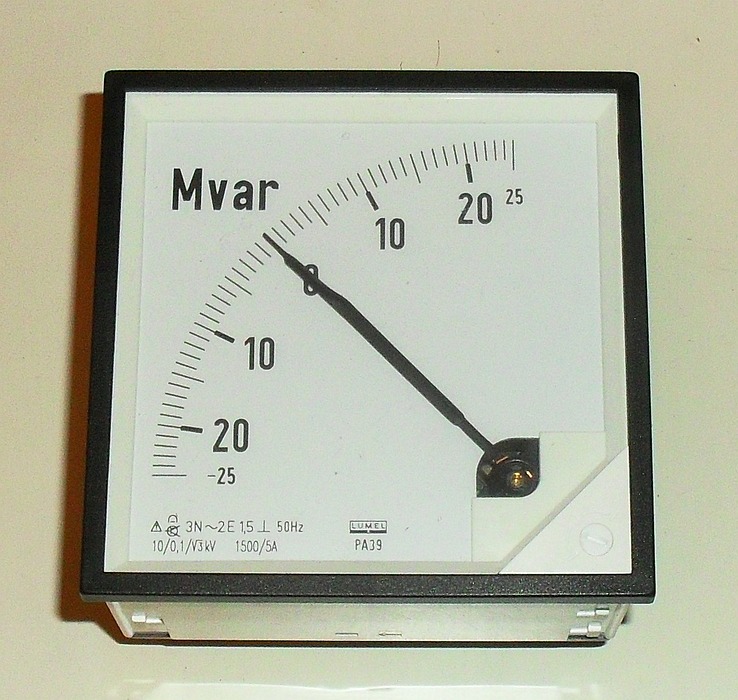

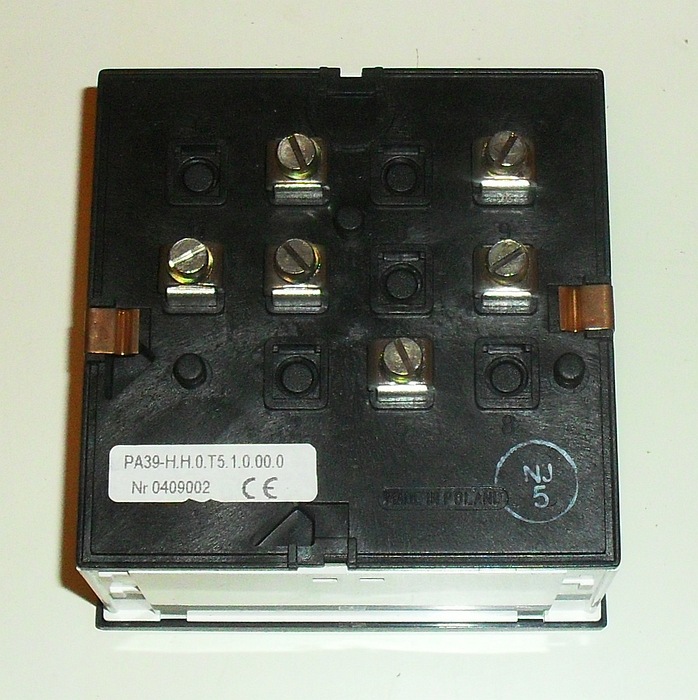

Przedmiotem sprzedaży jest analogowy, przetwornikowy, magnetoelektryczny megawaromierz tablicowy, firmy LUMEL, typu PA39 wyskalowany do +/- 25 Mvar.

Tablicowe mierniki przetwornikowe mocy przeznaczone są do pomiaru mocy biernej w sieciach energetycznych prądu przemiennego. Moc mierzona wskazywana jest przez magnetoelektryczny ustrój pomiarowy.

UWAGA! Pomiar mocy 25 Mvar jest możliwy przy zastosowaniu odpowiednich przekładników prądowych i napięciowych.

Miernik mierzy bezpośrednio prąd o natężeniu 5 A, oraz napięcie o wartości 100 / √3 V - pomiar prądu o wartości 1500 A jest możliwy wyłącznie przy zastosowaniu przekładnika prądowego 1500 / 5 A, pomiar napięcia o wartości 10 kV jest możliwy wyłącznie przy zastosowaniu przekładnika napięciowego 10000 / 100 / √3 V.

Po przeskalowaniu miernik można przystosować do pomiaru znacznie mniejszych mocy - bez przekładników moc odpowiadająca pełnemu wychyłowi wskazówki wynosi 870 var.

Miernik jest fabrycznie nowy.

Dane techniczne:

pomiar mocy biernej w sieci 3-fazowej, w układzie 4-przewodowym

wejście U: 10000 / 100 / √3 V

wejście I: 1500 / 5 A

zakres pomiarowy: +/- 25 Mvar

częstotliwość napięcia wejściowego fn: 50 Hz

klasa dokładności: 1.5

wymiary: 96 x 96 x 73 mm

karta katalogowa:

http://www.lumel.com.pl/download/Z2Z4L2x1bWVsL3BsL2RlZmF1bHRfbXVsdGlsaXN0YV9wbGlrb3cudjAvMzIz/pa3919.pdf
