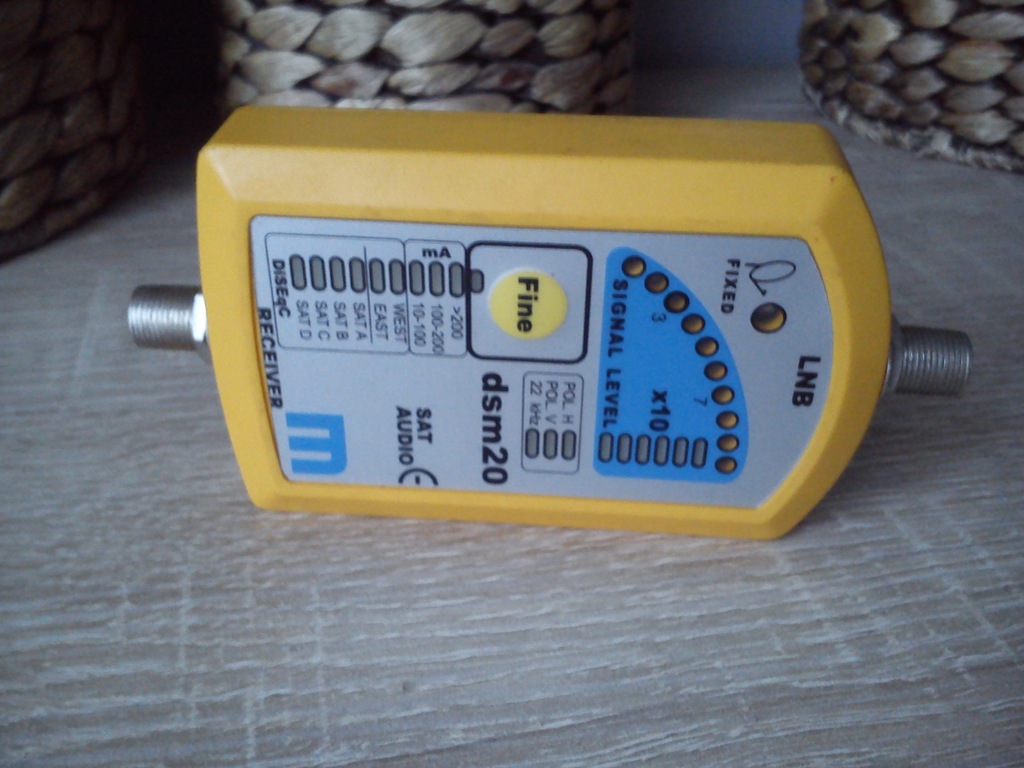

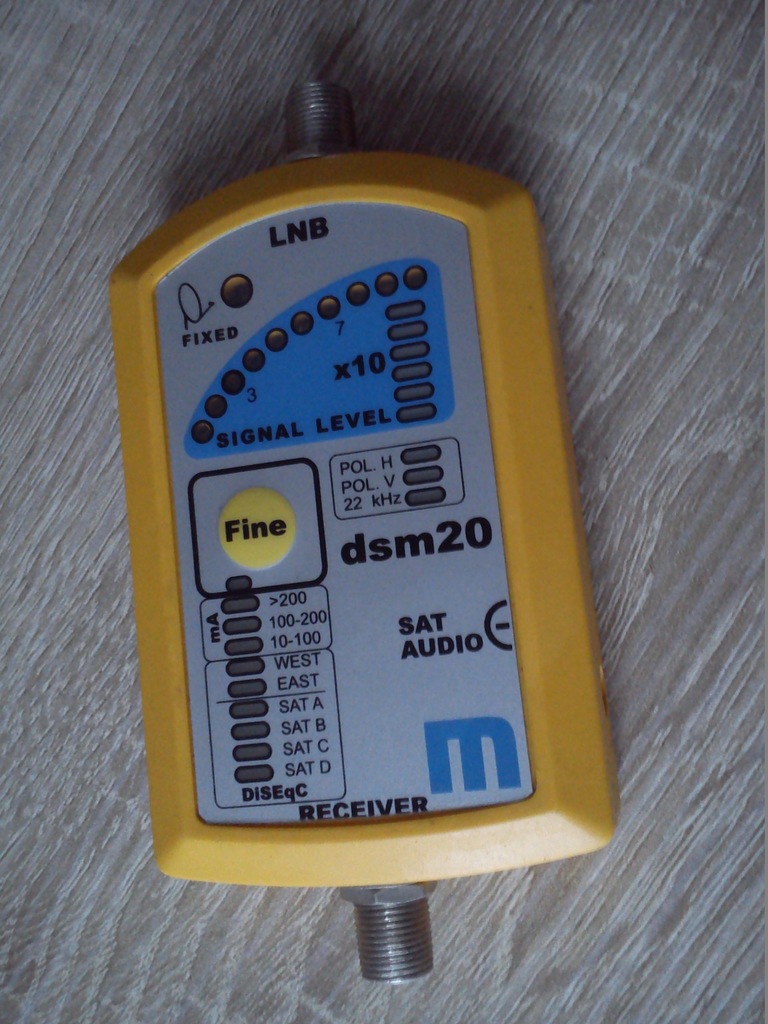

Miernik sygnału DSM 20 SATMEZONDSM 20

służy do ustawiania anten TV satelitarnej, zarówno analogowej jak i cyfrowej. Konstrukcja miernika zapewnia bardzo prostą intuicyjną obsługę. Umożliwia kompleksowy jednoczesny pomiar sygnału LNB i sygnałów sterujących. Dodatkowo możliwy jest odsłuch fonii dla danego kanału SAT wybranego w tunerze – pozwala to na identyfikację satelity. Ze względu na powyższe cechy, miernik przeznaczony jest zarówno dla instalatorów TV SAT, jak i dla innych osób pragnących samodzielnie ustawić antenę TV SAT.

PARAMETRY

skala 70 punktów (linijka 10 i 6 diodowa),pasmo 860 - 2400 MHz, max. czułość - 50 dBm.Tryb FINE. Zawężenie zakresu pomiarowego – zwiększenie czułości. Wejście i wyjście z trybu FINE po naciśnięciu przycisku FINE.BEEP - sygnalizator dźwiękowy poziomu sygnału LNB (dźwięk narasta wraz ze wzrostem poziomu sygnału).Wskaźnik polaryzacji V , H .Wskaźnik sygnału 22kHz.Wskaźnik prądu konwertera -10, 100, 200mA. Pozwala to na ocenę poprawności połączeń (zwarcie, rozwarcie) i wstępną ocenę konwertera ( max. pobór prądu przez miernik - 70mA).Monitor 6 komend DiSEqC .Dioda FIXED – identyfikacja satelity na podstawie wykrycia fonii z ustawionego w tunerze kanału sat. Świecenie się diody związane jest z poziomem fonii na wybranym kanale SAT.Gniazdo słuchawkowe do odsłuchu fonii z wybranego kanału sat.POMIAR
