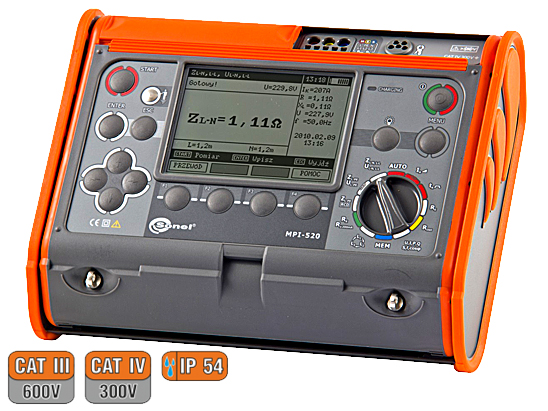

Sonel MPI-520 Start

Jest to wielofunkcyjny miernik cyfrowy w poręcznej obudowie o szerokich możliwościach, przeznaczony zarówno do instalatorów jak i zaawansowanych pomiarowców. Przyrząd umożliwia wykonanie wszystkich pomiarów przewidzianych normą PN-EN 61557

• Impedancji pętli zwarcia z rozdzielczością nawet do 0,01 Ω prądem rzędu 23/40 A
• Parametrów wyłączników RCD
• Rezystancji izolacji,
• Rezystancji uziemienia,
• Ciągłości połączeń ochronnych i wyrównawczych.

Przy zakupie miernika Sonel MPI-520 Start otrzymasz wskaźnik MD 116 oraz rabat na wzorcowanie 50%!

Kupując mierniki Sonel możesz skorzystać z oferty promocyjnej firmy MERSERWIS. Od października 2017 roku do wyczerpania zapasów promocyjnych firma MERSERWIS dołącza profesjonalny wskaźnik MD 116. Podana oferta tworzy zestaw promocyjny, który nie może być oferowany rozdzielnie ani w żadnej innej konfiguracji niż podany. Dodatkowo każdy z mierników w promocji dostaje aż 50% rabatu na pierwsze wzorcowanie między 12, a 13 miesiącem od zakupu w naszym Laboratorium Wzorcującym firmy MERSERWIS!

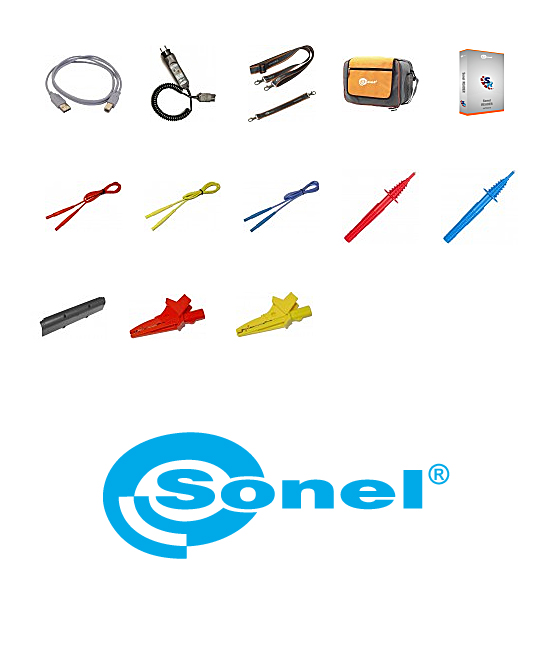

Wyposażenie Sonel MPI-520 Start:

• Futerał na miernik i akcesoria L4
• Pojemnik na baterie LR14
• Adapter WS-03 wyzwalający pomiar z wtykiem UNI-Schuko
• Kabel USB do połączenia z komputerem
• Program „Sonel Reader” (odczyt danych z pamięci)
• Szelki do miernika
• Krokodylek czerwony K02
• Przewód 1,2m czerwony zakończony wtykami bananowymi
• Przewód 1,2m żółty zakończony wtykami bananowymi
• Krokodylek żółty K02
• Przewód 1,2m niebieski zakończony wtykami bananowymi
• Sonda ostrzowa czerwona z gniazdem bananowym
• Sonda ostrzowa niebieska z gniazdem bananowym
• Certyfikat kalibracji

Dane techniczne:

Pomiary impedancji pętli zwarciowej:

• Pomiar impedancji prądem rzędu 23A (44A przy napięciu międzyfazowym)
• Rezystor zwarciowy Rzw=10Ω
• Zakres napięć pomiarowych: 95...440V, częstotliwości 45...65Hz
• Pomiar impedancji pętli zwarcia z rozdzielczością do 0,01Ω, w instalacjach zabezpieczonych wyłącznikami RCD o IΔn≥30mA bez ich zadziałania
• Automatyczne wyliczanie prądu zwarciowego; rozróżnianie napięcia fazowego i międzyfazowego
• Pomiary przy użyciu wtyczki UNI-Schuko z przyciskiem wyzwalającym pomiar (również przy zamienionych przewodach L i N) lub przewodach o długości 1,2m, 5m, 10m, 20m, z ewentualnym wykorzystaniem adapterów gniazd 3-faz. (AGT)

Badanie wyłączników różnicowoprądowych typu AC, A i B:

•  Pomiar wyłączników zwykłych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 30, 100, 300, 500 i 1000mA
• Funkcja automatycznego pomiaru pełnego zestawu parametrów wyłącznika (po jednorazowym naciśnięciu przycisku „START” miernik wykonuje cały zadany cykl pomiarów łącznie z możliwością pomiaru impedancji pętli zwarcia L-PE prądem 15mA)
• Kształt przebiegu wymuszanego prądu upływu wybierany przez użytkownika: sinusoidalny (start od zbocza narastającego lub opadającego), jednokierunkowy pulsujący (dodatni lub ujemny), jednokierunkowy pulsujący z podkładem prądu stałego (dodatni i ujemny), stały (dodatni i ujemny)
• Pomiar prądu wyzwalania IA prądem narastającym
• Pomiar czasu zadziałania tA przy prądach ½IΔn, 1IΔn, 2IΔn i 5IΔn
• Pomiar napięcia dotykowego UB i rezystancji przewodu ochronnego RE bez wyzwalania wyłącznika
• Wykrywanie zamiany przewodów L i N w gniazdku; nie wpływa na wykonywanie pomiarów
• Możliwość pomiaru prądu zadziałania IA oraz rzeczywistego czasu zadziałania tAI przy jednym wyłączeniu RCD
• Pomiary dla napięcia 95...270V

Pomiary rezystancji izolacji:

• napięcia pomiarowe: 50V, 100V, 250V, 500V i 1000V oraz 2500V
• pomiar rezystancji izolacji do 10 GΩ
• ustawianie 3 interwałów czasowych T1, T2, T3 z przedziału 6...600s
• wyliczanie 2 współczynników absorpcji
• zabezpieczenie miernika przed obecnością napięcia na obiekcie i pojawieniem się napięcia w trakcie pomiaru
• samoczynne rozładowywanie pojemności mierzonego obiektu po zakończeniu pomiaru
• automatyczny pomiar wszystkich kombinacji rezystancji w przewodach 3-, 4- i 5-żyłowych i kabli energetycznych przy wykorzystaniu dodatkowego adaptera AutoISO-2500
• akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych przy pomiarze rezystancji izolacji

Niskonapięciowy pomiar rezystancji połączeń ochronnych i wyrównawczych:

• Pomiar ciągłości przewodu ochronnego prądem ≥200 mA w dwóch kierunkach
• Pomiar małym prądem z sygnalizacją akustyczną i świetlną (zielona dioda)
• Autokalibracja przewodów pomiarowych
• Możliwość stosowania przewodów dowolnej długości

Pomiary rezystancji uziemienia:

• Pomiar metodą techniczną 3- przewodową z 2 elektrodami pomocniczymi
• Wewnętrzne źródło napięcia o częstotliwości odpowiedniej dla sieci 50/60Hz

Szybkie sprawdzanie poprawności podłączenia przewodu ochronnego PE za pomocą elektrody dotykowej.

Sprawdzanie kolejności faz.

Sygnalizacja wysokiego napięcia na złączach miernika (żółta dioda).

Pamięć 990 rekordów (57500 pojedynczych wyników), transmisja danych do komputera poprzez łącze USB lub radiowe.

Zegar czasu rzeczywistego (RTC) - czas pomiaru zapisywany do pamięci

Zasilanie z baterii lub akumulatora.

Przyrząd spełnia wymagania normy PN-EN 61557.
