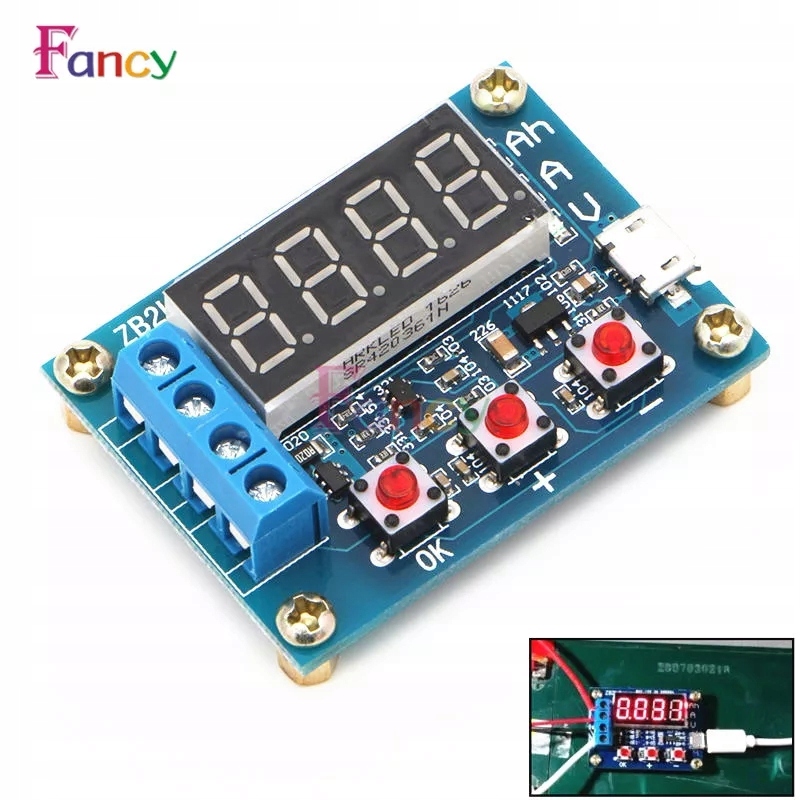

Miernik pojemności HW-586 Tester akumulatorów

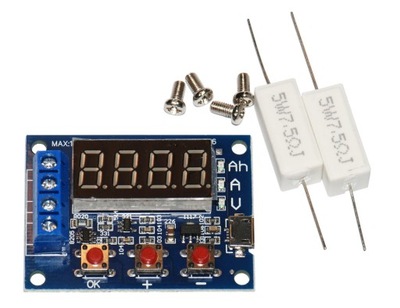

W zestawie:

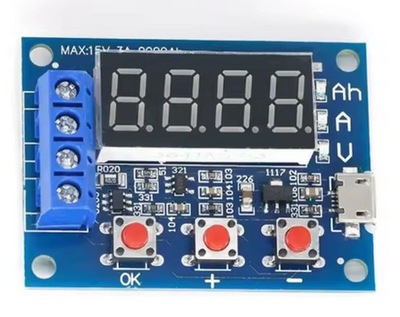

Płyta z miernikiem HW586 / ZB2L3 - 1 szt.

Rezystor do obciążania testowanych akumulatorów - 2 szt.

Cechy:

Typ badanych bterii: Li-Ion, Ni-Mh, Ni-Cd, Li-Pol, Li-Fe, Pb

Napięcie pracy 4,6-6V - zasilanie przez mini USB np. z ładowarki do telefonów

Napięcie badanych akumulatorów do 15V

Minimalne napięcie baterii do którego może być rozładowana bateria 0,5 V

Maksymalna pojemność baterii 9999Ah

Błąd pomiaru napięcia 1%

Dwa rezystory 7,5 Ohm, 5W

Wskazania błędów przez wyświetlacz:

Err1: napięcie akumulatora jest powyżej 15 V

Err2: napięcie akumulatora jest niższe niż napięcie minimalne

Err3: Bateria nie może pozwolić na obciążenie lub prąd rozładowania zbyt duży

Err4: prąd rozładowania przekracza 3,1 A

Instrukcja:

Akumulator powinien być w pełni naładowany

Podłączyć testowany akumulator do testera plusem do zacisku IN (+ ) a minusem do IN (-) UWAGA: Odwrotne podłączenie może spowodować uszkodzenie obwodu!

Obciążenie (rezystor obciążeniowy) podłączyć do zacisków R

Podłączyć zasilanie testera 4,6-6V

Naciskamy przycisk OK i przytrzymujemy do momentu, aż dioda zamruga 3 razy. Tester sam wykrywa napięcie akumulatora i sam dobiera zakres rozładowania.

Wyświetlacz naprzemiennie pokazuje aktualne napięcie, prąd rozładowywania oraz ilość rozładowanych mAh

Tester rozładowuje do baterię do zadanej wartości napięcia (przypadku automatycznego doboru tester sam ustala wysokość napięcia do którego ma być rozładowany akumulator).

Po zakończeniu rozładowywania na wyświetlaczu mruga rzeczywista pojemność akumulatora.

Czas trwania pomiaru jest dość długi ponieważ wymaga rozładowania akumulatora do zadanego napięcia

Przyciskami (+) i (-) możemy ręcznie ustawiać minimalne napięcie do którego chcemy rozładować akumulator UWAGA: Przy ręcznym ustawianiu napięcia do którego ma być rozładowany akumulator należy pamiętać, że zbyt mocne rozładowanie akumulatora może spowodować jego uszkodzenie - należy korzystać z zaleceń producenta danego akumulatora odnośnie utrzymania napięć minimalnych)
