Miarkownik ciągu 3/4 do Pieca Kotła

Zastosowanie:

Regulator paleniskowy przeznaczony jest do współpracy z kotłami na paliwo stałe ( np. węgiel ).

W zależności od temperatury czynnika steruje klapą regulującą dopływ powietrza do komory spalania kotła.

Działanie:

Regulator paleniskowy steruje spalaniem poprzez regulację dopływu powietrza do paleniska.

Wbudowany czujnik temperatury mierzy temperaturę w płaszczu widnym kotła i w zależności od nastawy temperatury poprzez dźwignie i łańcuszek steruje dopływem powietrza do paleniska otwierając lub przymykając drzwiczki do paleniska.

Właściwości:

- Skala do montażu poziomego oraz pionowego

- Dostawa wraz z dźwignia oraz łańcuszkiem

- Kompaktowa konstrukcja

Zastosowanie:

Do sterowania kotłami na paliwo stałe oraz w systemach grzewczych wielopaliwowych

Dane techniczne:

Zakres regulacji  30 - 90 oC

Dopuszczalna temp.  maks. 120 oC

Temp. otoczenia  maks. 60 oC

Przyłącze  G3/4”

Długość łańcuszka  1,35 m

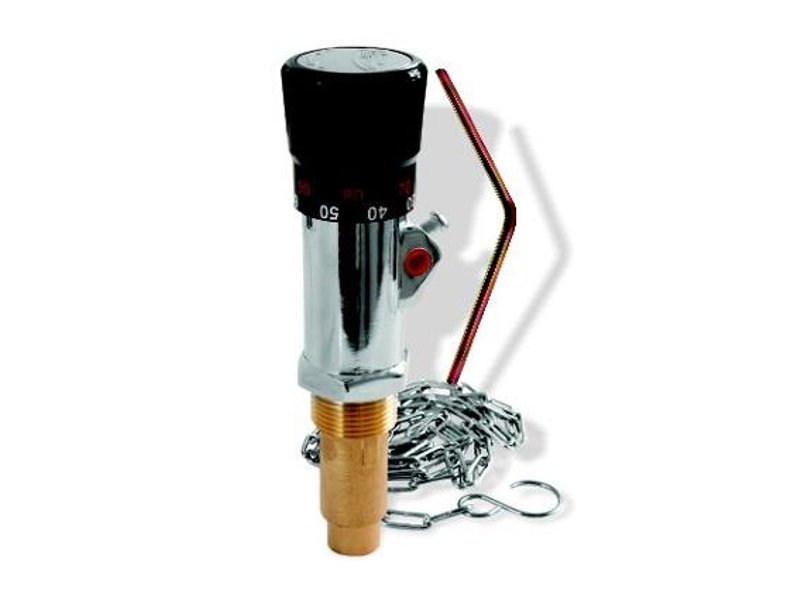

Regulator paleniskowy ( miarkownik ) składa się z:

- Korpusu

- Pokrętła regulacyjnego

- Tulei zanurzeniowej

- Dźwigni sterującej

- Łańcuszka

- Czujnika woskowego

- Sprężyny powrotnej

Przykładowy sposób montażu :
