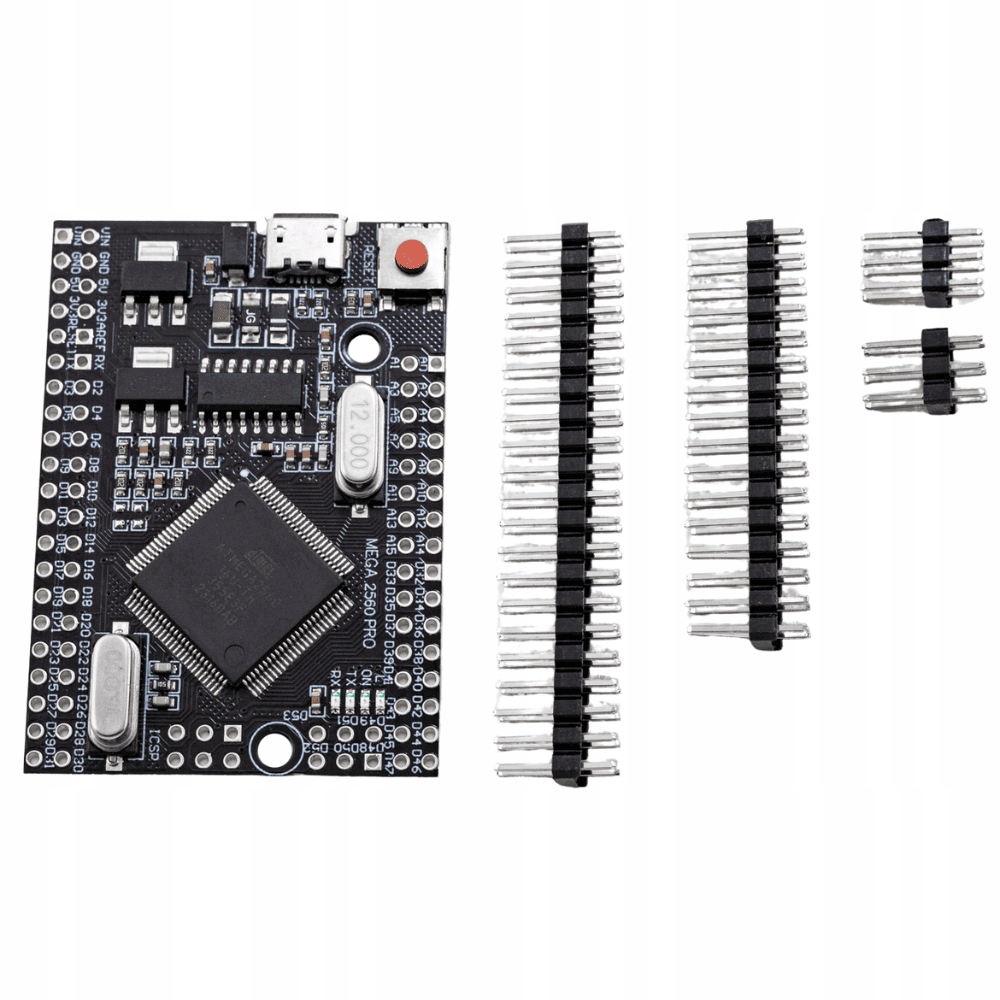

Mega 2560 Mini Zgodna z Arduino

Mega 2560 Mini Zgodna z Arduino

Uniwersalny moduł z mikrokontrolerem ATmega2560 to doskonałe rozwiązanie dla osób pracujących nad zaawansowanymi projektami i prototypami z wykorzystaniem mikrokontrolerów. Moduł jest w pełni zgodny z oryginalnym Arduino Mega R3, co zapewnia łatwość obsługi i wysoką kompatybilność.

Aby skomunikować się z modułem Mega R3, potrzebujesz Przewodu USB micro

Płytka Mega 2560 R3 w wersji miniaturowej to wydajne i kompaktowe urządzenie z procesorem ATmega2560, który taktowany jest zegarem 16MHz. Jej pamięć FLASH wynosi 256 KB (z czego 8kB zajęte przez bootloader), 8 KB pamięci SRAM oraz 4 KB pamięci EEPROM.

Mega 2560 R3 Mini posiada 54 piny I/O, w tym 15 portów PWM, oraz 16 pinów analogowych.

Wykorzystuje układ CH340 do transmisji danych USB, z napięciem logiki na poziomie 5V i zasilaniem w zakresie 7-9V. Mosduł jest wyposażony w złącze microUSB do programowania i zasilania oraz złącze ICSP do programowania.

Płyta ta oferuje wydajność prądową do 800mA na pinach 5V i 3.3V, z maksymalnym prądem na pinie I/O wynoszącym 40 mA.

Płytka jest zgodna z Arduino dlatego z łatwością można ją zaprogramować za pomocą programu Arduino IDE.

Specyfikacja Mega2560 Mini

• Procesor: ATmega2560
• Zainstalowany Bootloader z Arduino Mega 2560 R3
• Taktowanie układu: 16MHz
• Układ do programowania i transmisji danych USB: CH340
• Napięcie logiki układu: 5V
• Napięcie zasilania: 7 - 9V
• Wydajność prądowa pinu 5V: max 800mA
• Wydajność prądowa pinu 3.3V: max 800mA
• Max prąd na pinie I/O: 40 mA
• Piny I/O: 54 (w tym 15 portów PWM)
• Piny analogowe: 16
• Pamięć FLASH: 256 KB (8kB zajęte przez bootloader)
• Pamięć SRAM: 8 KB
• Pamięć EEPROM: 4 KB
• Interfejsy szeregowe: UART, SPI, I2C Zewnętrzne przerwania
• Złącze microUSB (programowanie, zasilanie)
• Złącze ICSP (programowanie)
• Wymiary PCB: 38 x 55 mm
• Waga: 13,5 g
• Goldpiny do wlutowania w zestawie
