Mega 2560 Mini Zgodna z Arduino Atmega2560

Mega 2560 Mini Zgodna z Arduino

Uniwersalny moduł z mikrokontrolerem ATmega2560 to świetne rozwiązanie dla osób, które pracują nad bardziej złożonymi projektami i prototypami opartymi na mikrokontrolerach. Moduł jest w pełni zgodny z oryginalnym Arduino Mega R3, co zapewnia prostą obsługę i wysoką kompatybilność.

Aby skomunikować się z modułem Mega R3, potrzebujesz “Przewodu USB micro”.

Płytka Mega 2560 R3 w wersji miniaturowej to wydajne i kompaktowe urządzenie z procesorem ATmega2560, taktowanym zegarem 16MHz. Jej pamięć FLASH wynosi 256 KB (z czego 8kB zajęte przez bootloader), 8 KB pamięci SRAM oraz 4 KB pamięci EEPROM.

Mega 2560 R3 Mini posiada 54 piny I/O, w tym 15 portów PWM oraz 16 pinów analogowych.

Wykorzystuje układ CH340 do transmisji danych USB, stąd napięcie logiki wynosi 5V, a zasilanie w zakresie 7-9V. Moduł ma złącze microUSB do programowania i zasilania oraz złącze ICSP do programowania.

Oferuje wydajność prądową do 800mA na pinach 5V i 3.3V, z maksymalnym prądem na pinie I/O wynoszącym 40 mA. Płytka jest zgodna z Arduino, dzięki czemu łatwo ją zaprogramować za pomocą programu Arduino IDE.

Wymiary PCB to 54mm x 38mm, co czyni ją idealną do zastosowań w małych przestrzeniach. Do płytki dołączone są goldpiny do wlutowania.

Cechy szczególne

• Moduł z mikrokontrolerem ATmega2560 firmy Atmel. Dzięki dużej liczbie wyjść GPIO – aż 54, jest idealnym rozwiązaniem w takich zastosowaniach jak automatyka domowa czy drukarki 3D, gdzie wymagana jest duża liczba portów.
• Wykorzystanie konwertera USB – UART CH340. Umożliwia skuteczne wgrywanie programów do urządzenia w środowisku Arduino IDE, co znacząco ułatwia pracę z tym modułem.
• Fabrycznie wyposażony w Bootloader Arduino i program testowy Blink. To zapewnia szybkie uruchomienie i testowanie działania urządzenia przy użyciu wbudowanej diody LED.

Mega2560 w wersji miniaturowej to potężne narzędzie dla projektów wymagających dużej mocy obliczeniowej i bogatego zestawu wejść/wyjść w kompaktowej formie. Jest idealnym rozwiązaniem dla aplikacji takich jak mini roboty, drony i podobne. Można go łatwo zaprogramować przy użyciu Arduino IDE, korzystając ze wbudowanego portu micro USB.

Specyfikacja

• Procesor: ATmega2560
• Zainstalowany Bootloader z Arduino Mega 2560 R3: Tak
• Taktowanie układu: 16MHz
• Układ do programowania i transmisji danych USB: CH340
• Napięcie logiki układu: 5V
• Napięcie zasilania: 7 - 9V
• Wydajność prądowa pinu 5V: max 800mA
• Wydajność prądowa pinu 3.3V: max 800mA
• Max prąd na pinie I/O: 40 mA
• Piny I/O: 54 (w tym 15 portów PWM)
• Piny analogowe: 16
• Pamięć FLASH: 256 KB (8kB zajęte przez bootloader)
• Pamięć SRAM: 8 KB
• Pamięć EEPROM: 4 KB
• Interfejsy szeregowe: UART, SPI, I2C
• Zewnętrzne przerwania: Tak
• Złącze microUSB: (programowanie, zasilanie)
• Złącze ICSP: (programowanie)
• Wymiary PCB: 38 x 55 mm
• Waga: 13,5 g
• Goldpiny do wlutowania w zestawie: Tak

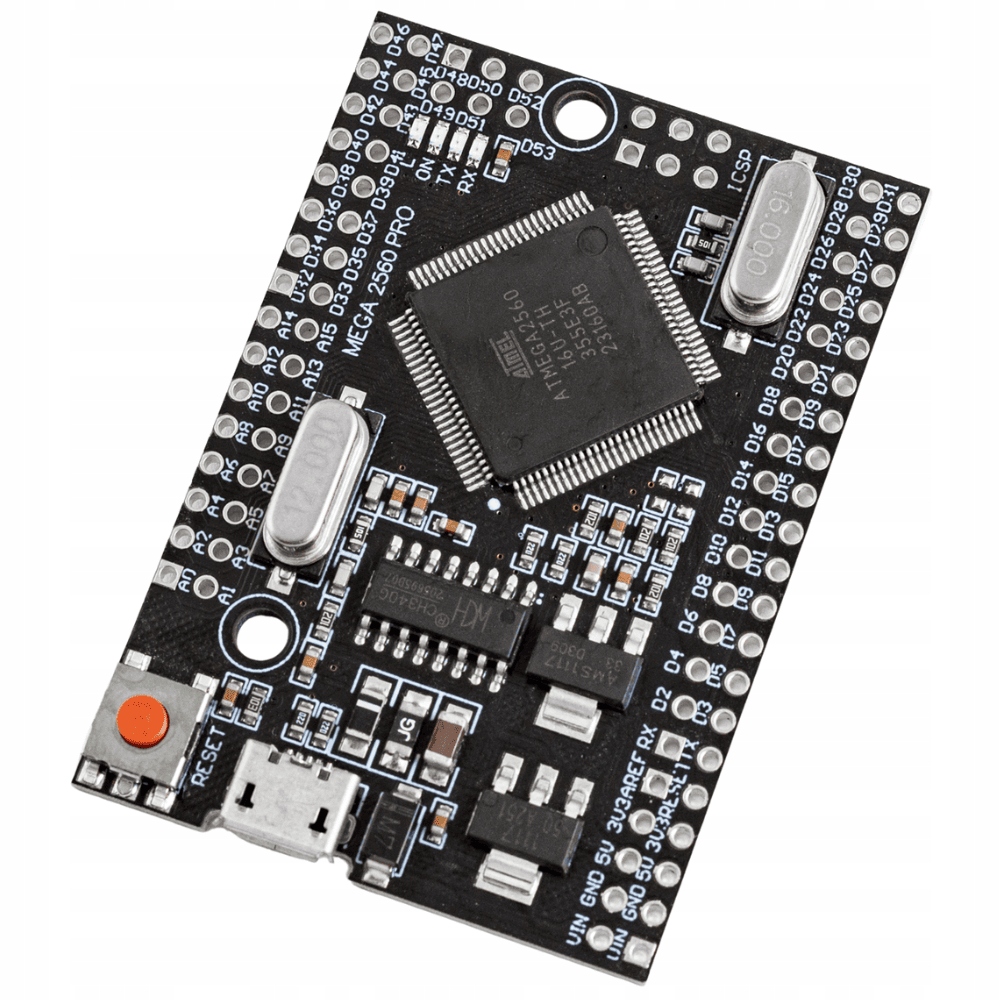

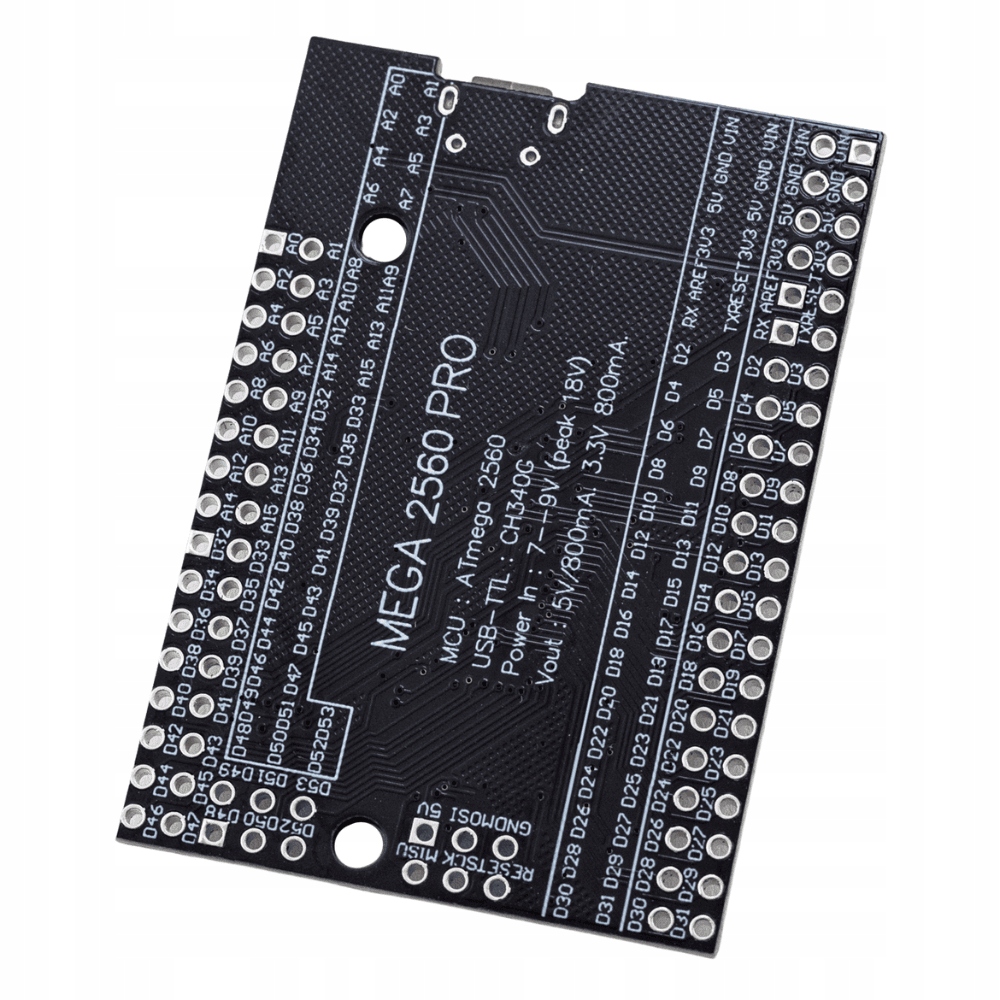

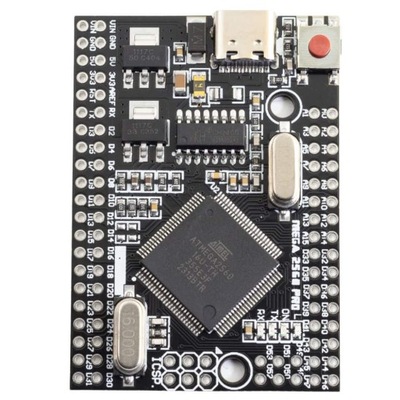

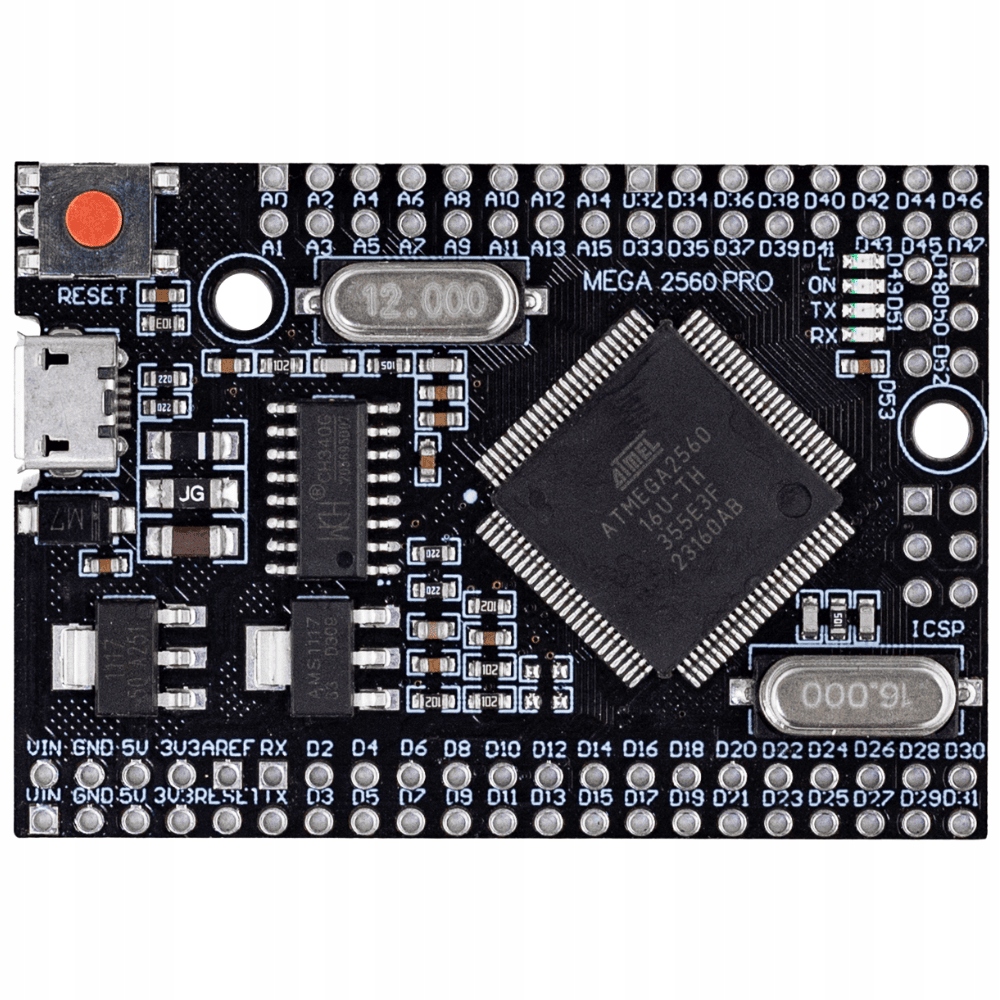

❇️ GALERIA:
