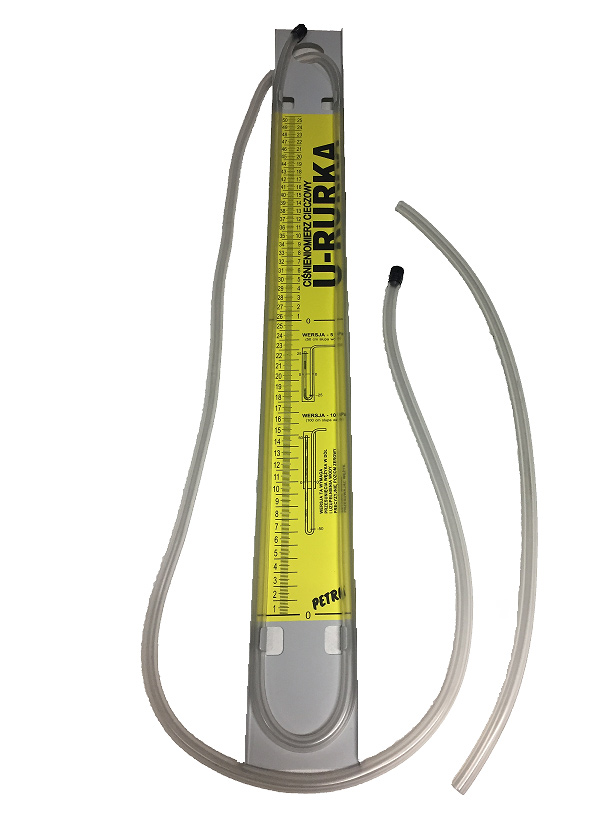

MANOMETR CIECZOWY U-RURKA DO POMIARU CIŚNIENIA   kat 302768

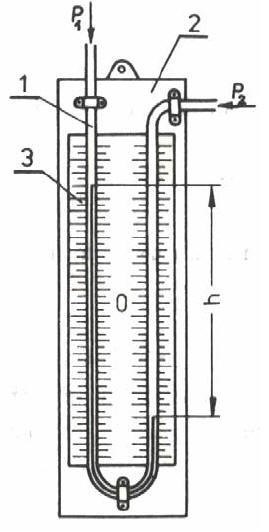

Za pomocą manometru cieczowego można mierzyć nadciśnienie, podciśnienie oraz różnicę ciśnień w zależności od sposobu przyłączenia. Jest to najprostszy manometr służący do pomiaru małej różnicy ciśnień np. przy przepływie płynów przez zwężkę. U-RURKA  (schemat na rysunku) składa się z rurki w kształcie litery U, deski mocującej) oraz podziałki milimetrowej.

Manometry  U-rurkowe  stosowane  są do maksymalnie  ciśnienia 300 kPa, natomiast wysokość h mierzonego ciśnienia nie powinna być mniejsza niż 10 mm. Poniżej tych wartości wskazania manometru są mało dokładne.

Wysokość ciśnienia wskazana przez manometr jest równa różnicy wysokości (h) słupów cieczy w obu ramionach manometru, pomnożonej przez ciężar właściwy cieczy manometrycznej.

P = ρ · g · h

gdzie:

ρ - gęstość cieczy w kg/m3,

h - wysokość słupa cieczy w [m],

g - przyspieszenie ziemskie 9,81 m/s2
