Wymiary:
d - 53,975mm
D - 104,77mm
T - 36,512mm
B - 36,512mm
C - 28,575mm

Łożyska stożkowe produkowane są jako jednorzędowe, dwurzędowe oraz wielorzędowe.

Systemy oznaczeń łożysk stożkowych metrycznych i calowych różnią się w znaczący sposób. Łożyska metryczne oznaczane są jednym symbolem. Łożyska calowe produkowane są w określonych seriach zawierających nawet do kilkunastu pierścieni wewnętrznych i zewnętrznych, które – w ramach tej samej serii – mogą być dowolnie łączone. Tak więc oznaczenie standardowego łożyska calowego (jednorzędowego) składa się z symbolu pierścienia wewnętrznego i zewnętrznego oddzielonych ukośnikiem.

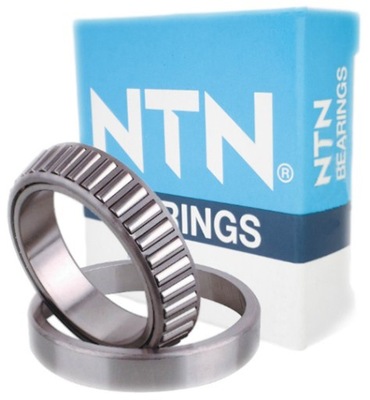

Łożyska stożkowe mają stożkowe bieżnie na pierścieniach wewnętrznym i zewnętrznym, między którymi umieszczone są stożkowe wałeczki. Pierścień wewnętrzny tworzy całość z koszykiem z zestawem wałeczków, pierścień zewnętrzny jest rozłączny.

Obciążenie przenoszone jest wzdłuż linii nachylonej pod kątem do osi łożyska, dzięki czemu łożysko może przenosić jednocześnie działające obciążenia promieniowe i osiowe. Łożyska jednorzędowe mogą przejmować obciążenia osiowe tylko z jednego kierunku. Działające na łożysko obciążenie promieniowe powoduje postanie składowej osiowej, która musi być zrównoważona siłą skierowaną przeciwnie. Dlatego najczęściej w łożyskowaniach stosowane są dwa łożyska stożkowe jednorzędowe zamontowane przeciw sobie. Zdolność łożyska do przenoszenia obciążeń osiowych zależy od kąta działania, im większy kąt tym większe może być obciążenie.
