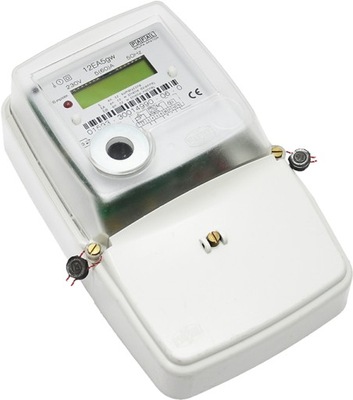

ELEKTRONICZNY LICZNIK ENERGII ELEKTRYCZNEJ

12EA5gw 5/60A PAFAL

(JEDNOFAZOWY)

DO ZASTOSOWANIA JAKO PODLICZNIK

LICZNIKI MOGĄ SIĘ NIEZNACZNIE RÓŻNIĆ OD PREZENTOWANYCH NA ZDJĘCIACH

Dane techniczne:

Zasilanie - 230V 50/60 Hz

Prąd bazowy - 5 A

Prąd maksymalny - 60 A

Prąd I tr - 0,1Iref

Prąd I min - 0,5Itr

Prąd Ist - 0,04Itr

Pobór mocy w obwodzie napięciowym - 1,0W /8,0 VA

Pobór mocy w obwodach prądowych - 0,03VA

Liczydło elektroniczne z wyświetlaczem - LCD specjalizowany, 8 cyfr

Maksymalna liczba stref czasowych - 4

Wskaźnik mocy maksymalnej - kasowanie ręczne lub automatyczne

Wytrzymałość elektryczna izolacji - 4kV AC 50Hz, 6kV impuls 1,2/50

Stopień ochrony obudowy - IP55

Obudowa - tworzywo

Typ - jednofazowy, jednostrefowy

Regenerowany - TAK

Wzorcowany - TAK

Częstotliwość impulsów - 6400 imp/kWh

Stosowany jako podlicznik w domu, mieszkaniu, na działce, w firmie itp., do pomiaru energii elektrycznej prądu jednofazowego.

Polski oryginalny licznik po regeneracji, wzorcowany, plombowany.

LICZNIKI KTÓRE OFERUJEMY POSIADAJĄ WYMAGANE PRAWEM CERTYFIKATY ORAZ ATESTY.

W obwodzie prądowym licznika zastosowano bocznik czterozaciskowy, w obwodzie napięciowym – rezystancyjny dzielnik napięcia. Obwód prądowy i napięciowy są ze sobą zwarte wewnątrz obudowy licznika. Sygnały wejściowe z bocznika i dzielnika rezystancyjnego podawane są na układ pomiarowy, zbudowany w oparciu o specjalizowany układ scalony. Liczba impulsów dostarczonych do rejestrów, wyjścia impulsowego i diody elektroluminescencyjnej jest proporcjonalna do wartości energii elektrycznej czynnej przepływającej przez licznik. Dane pomiarowe i programowane parametry licznika są przechowywane w nieulotnej pamięci EEPROM. Obudowa licznika z przezroczystą osłoną jest wykonana z niepalnych tworzyw sztucznych, spełnia odpowiednie wymagania szczelności i posiada elementy do nakładania cech legalizacyjnych. Wyraźny i trwały wyświetlacz LCD umożliwia sekwencyjny odczyt danych pomiarowych i parametrów licznika, również w przypadku braku zasilania. Dwufunkcyjny, zabezpieczony plombą przycisk zapewnia wygodną obsługę licznika. Duża tabliczka znamionowa zawiera wszystkie wymagane informacje dotyczące indywidualnych cech licznika, sposobu podłączania obwodów zasilania oraz interfejsów. Licznik posiada złącze optyczne oraz opcjonalnie interfejsy RS-232 i RS-485. Zastosowane w liczniku specjalne elementy chronią go przed niekorzystnym wpływem występujących w sieci zasilającej udarów prądowych i napięciowych.Licznik jest przystosowany do kalibracji w cyklu automatycznym

FUNKCJE LICZNIKA:

-wielostrefowy pomiar energii czynnej,

-zegar wewnętrzny czasu rzeczywistego,

-ręczne lub automatyczne zamykanie okresu rozliczeniowego,

-pamięć

16 ostatnich okresów rozliczeniowych z rejestracjąmocy maksymalnej oraz kontrolą mocy umownej (opcja),

-interfejs optyczny, RS-232 lub RS-485 wg PN-EN 62056-21,

-kalendarz z możliwością ustawienia dni specjalnych,świąt stałych i ruchomych na 20 lat,

-wskaźnik mocy maksymalnej z kasowaniem ręcznym

-licznik liczby zamknięć okresów rozliczeniowych,

-kontroler mocy nadmiarowej (opcja),

-rejestrator wpływu pola magnetycznego (opcja – opisana poniżej),

-rejestracja danych kontrolnych: liczby parametryzacji, liczby zerowań, wraz z datą i czasem wystąpienia ostatniego zdarzenia oraz czasu pracy licznika bez zasilania narastająco

-wartości pomiarowe wyświetlane z kodami wg międzynarodowego standardu OBIS,

-sekwencyjny tryb wyświetlania z możliwością pełnej konfiguracji,

-wyjście impulsowe energii czynnej (opcja),

-możliwość odczytu stanów liczydeł bez napięcia zasilania,

-możliwość odczytu danych w przypadku uszkodzenia licznika,

-rejestr ewidencji błędów licznika,

-przekaźnik sterowany w wybranej strefie czasowej (opcja),

-konfigurowalny okres uśredniania mocy,

-sygnalizacja pomiaru energii - impulsuje czerwona dioda LED opisana stałą impulsową,

-sygnalizacja właściwej pracy obwodu pomiarowego – znak L1 na wyświetlaczu,

-brak napięcia zasilania – brak L1

-odwrócenie kierunku przyłączenia obwodu prądowego (opcja),

-definiowanie i wyświetlanie na LCD nazwy taryfy,

-wymienna bateria (opcja),

-rejestracja profilu obciążenia (opcja).

Liczniki elektroniczneEA5służądo pomiarów bezpośrednich energii elektrycznej czynnej w sieci jedno-fazowej. Liczniki są wyposażone w układ pomiarowy mierzący i sumujący energię pobraną w 4 strefach czasowych A, B, C, D. Strefy czasowe są sterowane wewnętrznym przełącznikiem czasowym. Układ pomiarowy dodatkowo oblicza uśrednioną wartość mocy czynnej i zapamiętuje jej największą wartość w okresie rozliczeniowym.

Posiadamy szczegółową instrukcje obsługi w pdf. Na życzenie możemy wysłać na maila.
