Licznik energii prądu 1-fazowy 5/60A 12EA5rn-G11-LEG legalizowany jednotaryfowy elektroniczny na podlicznik Pafal Apator

Profesjonalny, precyzyjny licznik energii polskiej marki Pafal po regeneracji i wzorcowaniu, zaplombowany, z legalizacją wtórną 8-letnią. Może znaleźć zastosowanie jako podlicznik w pomiarach zużycia energii elektrycznej do celów wewnętrznych w domach, na działce, w firmie, a także do oficjalnych rozliczeń pomiędzy fimami oraz instytucjami. Przystosowany do montażu na tablicy licznikowej.

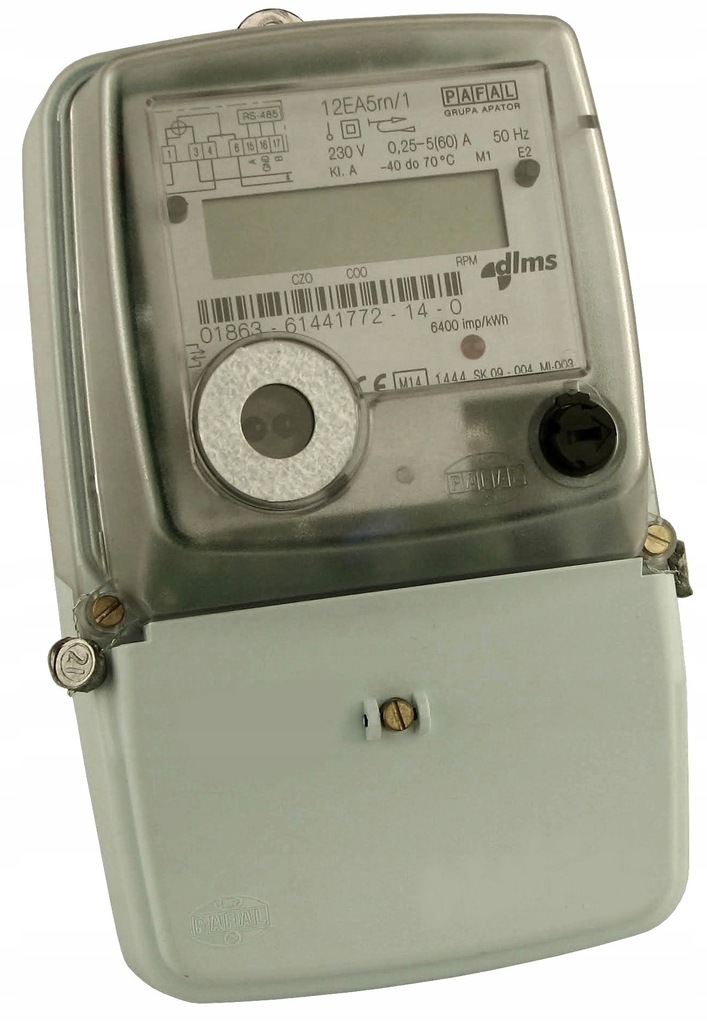

Liczniki są zregenerowane po wycofaniu z eksploatacji u operatorów sieci dystrybucyjnej. Zdjęcie przykładowe, inne egzemplarze mogą różnić się wyglądem.

Uwaga! Do oficjalnych rozliczeń pomiędzy podmiotami wymagane są liczniki z legalizacją 8-letnią, ważną do roku i miesiąca podanych na plombie legalizacyjnej.

Dane techniczne:

• zasilanie: jednofazowe 230V 50/60Hz,
• prąd bazowy: 5 A,
• prąd maksymalny: 60 A,
• rodzaj pomiar: bezpośredni,
• rodzaj mierzonej energii: czynna,
• liczba taryf: jednotaryfowy G11,
• obudowa - tworzywo IP55

OPIS LICZNIKA:

W obwodzie prądowym licznika zastosowano bocznik czterozaciskowy, w obwodzie napięciowym – rezystancyjny dzielnik napięcia. Obwód prądowy i napięciowy są ze sobą zwarte wewnątrz obudowy licznika. Sygnały wejściowe z bocznika i dzielnika rezystancyjnego podawane są na układ pomiarowy, zbudowany w oparciu o specjalizowany układ scalony. Liczba impulsów dostarczonych do rejestrów, wyjścia impulsowego i diody elektroluminescencyjnej jest proporcjonalna do wartości energii elektrycznej czynnej przepływającej przez licznik. Dane pomiarowe i programowane parametry licznika są przechowywane w nieulotnej pamięci EEPROM. Obudowa licznika z przezroczystą osłoną jest wykonana z niepalnych tworzyw sztucznych, spełnia odpowiednie wymagania szczelności i posiada elementy do nakładania cech legalizacyjnych. Wyraźny i trwały wyświetlacz LCD umożliwia sekwencyjny odczyt danych pomiarowych i parametrów licznika, również w przypadku braku zasilania. Dwufunkcyjny, zabezpieczony plombą przycisk zapewnia wygodną obsługę licznika. Duża tabliczka znamionowa zawiera wszystkie wymagane informacje dotyczące indywidualnych cech licznika, sposobu podłączania obwodów zasilania oraz interfejsów. Licznik posiada złącze optyczne oraz opcjonalnie interfejsy RS-232 i RS-485. Zastosowane w liczniku specjalne elementy chronią go przed niekorzystnym wpływem występujących w sieci zasilającej udarów prądowych i napięciowych.

FUNKCJE LICZNIKA:

• wielostrefowy pomiar energii czynnej,
• zegar wewnętrzny czasu rzeczywistego,
• ręczne lub automatyczne zamykanie okresu rozliczeniowego,
• pamięć 16 ostatnich okresów rozliczeniowych z rejestracją mocy maksymalnej oraz kontrolą mocy
• umownej (opcja),
• interfejs optyczny, RS-232 lub RS-485 wg PN-EN 62056-21,
• kalendarz z możliwością ustawienia dni specjalnych, świąt stałych i ruchomych na 20 lat,
• wskaźnik mocy maksymalnej z kasowaniem ręcznym
• kontroler mocy nadmiarowej (opcja),
• wartości pomiarowe wyświetlane z kodami wg międzynarodowego standardu OBIS,
• sekwencyjny tryb wyświetlania z możliwością pełnej konfiguracji,
• możliwość odczytu stanów liczydeł bez napięcia zasilania,
• konfigurowalny okres uśredniania mocy,
• sygnalizacja pomiaru energii - impulsuje czerwona dioda LED opisana stałą impulsową,
• sygnalizacja właściwej pracy obwodu pomiarowego – znak L1 na wyświetlaczu .
• brak napięcia zasilania – brak L1
• definiowanie i wyświetlanie na LCD nazwy taryfy,
• rejestracja profilu obciążenia (opcja).

Liczniki elektroniczne EA5 służą do pomiarów bezpośrednich energii elektrycznej czynnej w sieci jednofazowej. Liczniki są wyposażone w układ pomiarowy mierzący i sumujący energię pobraną w 4 strefach czasowych A, B, C, D. Strefy czasowe są sterowane wewnętrznym przełącznikiem czasowym. Układ pomiarowy dodatkowo oblicza uśrednioną wartość mocy czynnej i zapamiętuje jej największą wartość w okresie rozliczeniowym.
