Inteligentne sterowniki schodowe firmy Nowoster - światło dla Twoich stóp!

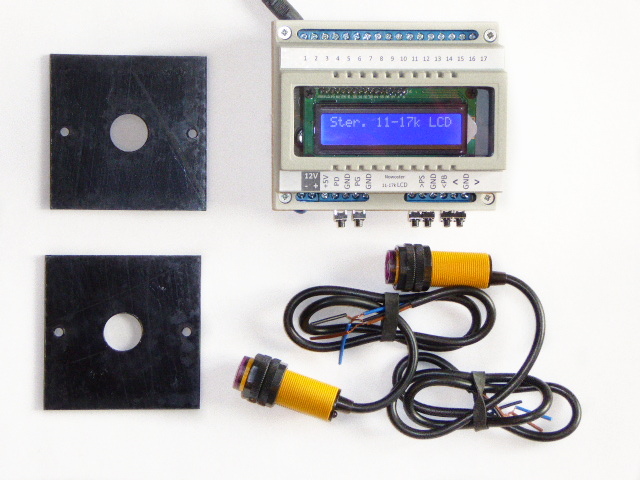

Inteligentny sterownik schodowy 11-17k LCD - zestaw

W zestawie:

1. sterownik schodowy LED 11-17k LCD w obudowie na szynę DIN z wyświetlaczem LCD (niebieskie tło + jasne znaki) - 1szt.
2. czujki optyczne standard 0,8m - 2 szt.
3. czarne maskownice do czujek optycznych standard - 2 szt. (na życzenie maskownice białe)

Czujki optyczne standard 0,8m

Czujki optyczne standard 0,8m sprawdzą się najlepiej na tak zwanych schodach otwartych, które tylko jedną powierzchnią stykają się ze ścianą. Są to czujki optyczne typu refleksyjnego, które w jednej obudowie łączą nadajnik z odbiornikiem. Dzięki temu montaż tych czujników schodowych jest jednostronny - NIE jest wymagana instalacja odbiornika czy lusterka po przeciwnej stronie niż czujnik.

Katalogowy zasięg tego typu czujników określony jest na 0,8m. Nasz firma przetestowała oferowane czujki i informujemy naszych klientów, że realny zasięg dla nóg wynosi do 50cm. Uwzględniając szerokość nóg idącego człowieka oraz fakt, że poruszamy się zazwyczaj środkiem schodów, zasięg ten jest wystarczający dla biegów schodowych o standardowej szerokości stopni schodowych do 80-90cm.

Z naszych doświadczeń wynika, iż ważne jest, aby na przeciwko czujnika optycznego standard 0,8m, w odległości do 1,5 metra nie było przeszkód, zwłaszcza dużych jasnych powierzchni (np. biała ściana). Obiekty takie, mimo iż teoretycznie znajdują się poza zasięgiem czujnika, odbijają dużą ilość światła i mogą zakłócać prawidłowe działanie czujki schodowej.

Optymalna wysokość montażu czujnika jako elementu systemu oświetlenia schodów to minimum 30cm nad podłogą.

Sprzedawane w zestawie czujki optyczne standard, dzięki dołączonym maskownicom, można w łatwy sposób zamontować w głębokiej puszce podtynkowej fi 60mm. Należy odkręcić przedni czarny pierścień mocujący (drugi zostaje na czujce), przełożyć czujkę przez otwór w maskownicy i przykręcić zdjęty uprzednio pierścień. Pierścienie należy tak umiejscowić na czujce, aby optymalnie wyregulować wystawanie czujnika z maskownicy - zazwyczaj jest to grubość pierścienia. Maskownicę z zamocowanym czujnikiem przykręca się do puszki montażowej (wkręty nie są elementem zestawu, można wykorzystać wkręty dostarczane z puszką montażową lub dowolne inne pasujące rozmiarem).

Czujki można oczywiście montować i maskować również w inny, dowolny sposób. Wymiary samej czujki to: średnica 18mm - bez czarnego pierścienia montażowego, długość 55mm. Minimalny wymagany otwór montażowy: średnica 20mm, długość 60-65mm.

Czujka posiada wyprowadzenie przewodów w trzech kolorach:

• brązowy - "+ zasilania" - podłączany do wyjścia +5V sterownika schodowego
• niebieski - "- zasilania" - podłączany do zacisku masy (GND) sterownika schodowego
• czarny - "wyjście sygnałowe" - podłączany do zacisku PD/ PG sterownika schodowego

Na tyle czujki optycznej standard 0,8m znajduje się:

• dioda kontrolna LED - dioda świeci w momencie załączenia czujki (gdy czujka wykrywa przeszkodę).
• potencjometr do regulacji czułości. W razie potrzeby czułość można zwiększyć/ zmniejszyć. Zmniejszanie czułości - obrót w lewo (przeciwnie do wskazówek zegara). Zwiększanie czułości - obrót w prawo (zgodnie z ruchem wskazówek zegara).

Należy pamiętać, iż potencjometr regulacji czułości jest wieloobrotowy. Zazwyczaj wystarczy delikatne przekręcenie potencjometru (ostrożnie, bez użycia nadmiernej siły, małym płaskim śrubokrętem), aby wyregulować czułość, jednak w niektórych przypadkach konieczne może być wykonanie nawet kilku pełnych obrotów potencjometrem.

Maskownice

Maskownice mają wymiary 75x75mm oraz grubość 3mm, co sprawia, że ładnie zakrywają puszkę montażową, a jednocześnie niewiele odstają od ściany. W maskownicach są trzy otwory: centralny, przeznaczony do zamocowania czujki optycznej (poprzez przykręcenie za pomocą czarnych pierścieni), oraz dwa boczne, o rozstawie 60mm, umożliwiające przykręcenie maskownicy wraz z czujką do puszki montażowej.

Maskownice obustronnie pokryte są warstwą ochronnej folii, która zabezpiecza produkt przed zarysowaniem w czasie transportu czy montażu. Docelowo należy usunąć folię zabezpieczającą.

Działanie sterownika

Przy wykorzystaniu sterownika można podświetlić schody składające się z 11-17 stopni schodowych. Działanie sterownika polega zasadniczo na sekwencyjnym załączaniu oświetlenia kolejnych stopni, po otrzymaniu przez sterownik sygnału z czujki, że osoba weszła na schody. W sterowniku do wyboru jest 10 algorytmów/ efektów   podświetlania schodów. Oprócz załączania po kolei można ustawić również efekt wodospadu czy wagonika/ windy. Wygaszanie oświetlenia również następuje automatycznie, w momencie, gdy osoba opuszczająca schody aktywuje drugą czujkę.

Dane techniczne

Napięcie zasilania

8-15V DC (typowo 12V DC)

Moc sterownika

0,25W (12V, 20mA)

Wymiary

107x90x67 mm

Liczba obsługiwanych stopni schodowych, punktów świetlnych

od 11 do 17

Obciążenie wyjść

do 1A na kanał

Instrukcja obsługi

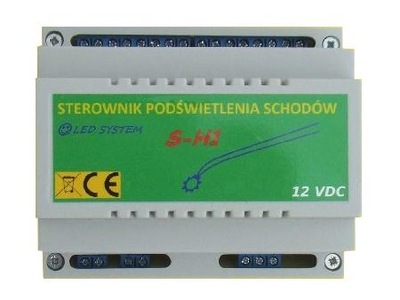

Sterownik sprzedawany jest w dopasowanej obudowie na szynę DIN. Można go łatwo (bez użycia dodatkowych narzędzi) zamontować na szynie - czy to wolno wiszącej, czy też będącej częścią standardowej szafki montażowej (rozdzielnicy pod- lub natynkowej).

Jedną z zalet sterownika schodowego LED 11-17k jest to, że sterownik ma przyjazne środowisko ustawień i konfiguracji na bazie wyświetlacza LCD. Widać od razu, co jest ustawiane i w jakim zakresie. W trakcie ustawień nie ma potrzeby resetowania sterownika zasilaniem jak to ma miejsce w tańszych wersjach sterowników schodowych bez wyświetlacza LCD. Ustawianie parametru polega na wybraniu w menu ustawień danej funkcji oraz ustawieniu wartości danego parametru. Od razu można sprawdzać działanie z nowo ustawionym parametrem. Zastosowanie wyświetlacza LCD w sterowniku schodowym ułatwia zarówno konfigurację jak i również podgląd parametrów, funkcji czy bieżącego stanu sterownika schodowego.

Funkcje sterownika

Zastosowane algorytmy, funkcje, szereg możliwość sterownika schodowego LED powoduje, że jest bezkonkurencyjny na rynku wśród podobnych tego typu rozwiązań odnośnie inteligentnego oświetlenia schodowego LED.

Funkcje sterownika:

• 4 regulacje szybkości zapalania i gaszenia
• 2 regulacje nierównomierności zapalania i gaszenia (akceleracja efektu)
• regulacja rozmycia (rozproszenia) trybu zapalania płynnego
• regulacja jasności spoczynkowej dwóch skrajnych lub wszystkich punktów świetlnych
• regulacja jasności maksymalnej w efekcie i trybie stałego świecenia
• funkcja zapalania i gaszenia w trybie skokowym i płynnym
• regulacja czasu blokady czujki - pozwala uniknąć zadziałania czujki dla każdej z nóg osobno, zamiast dla jednej osoby
• wejście stałego świecenia wszystkich kanałów
• funkcja wyłącznika czasowego (timera) w trybie stałego świecenia
• wejście blokujące świecenie (od czujki zmierzchowej, przełącznika)

Schemat podłączania

Podsumowanie

Sterownik schodowy 11-17k LCD polecamy wszystkim, którym zależy na uzyskaniu niesamowitego efektu świetlnego na schodach za rozsądną cenę!
