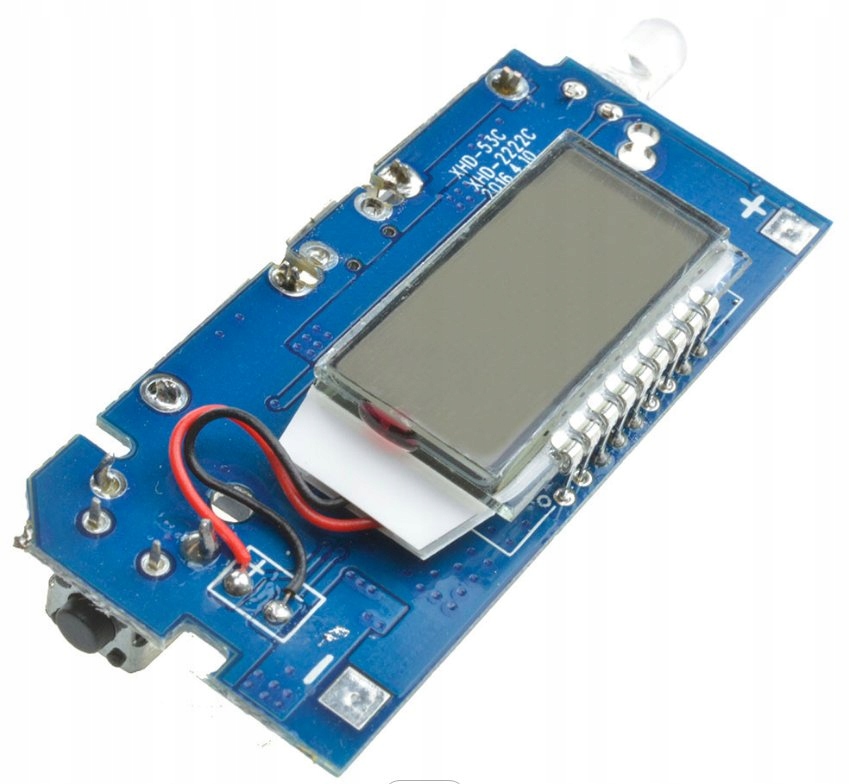

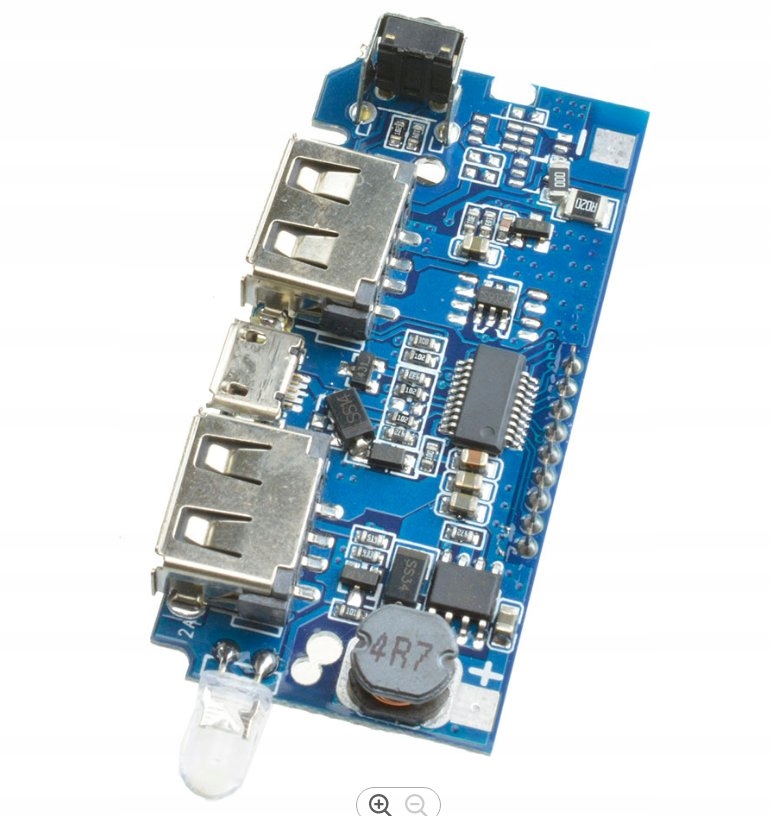

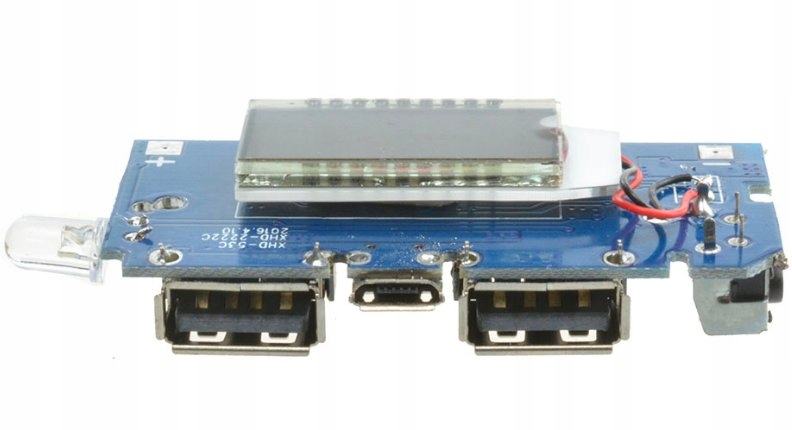

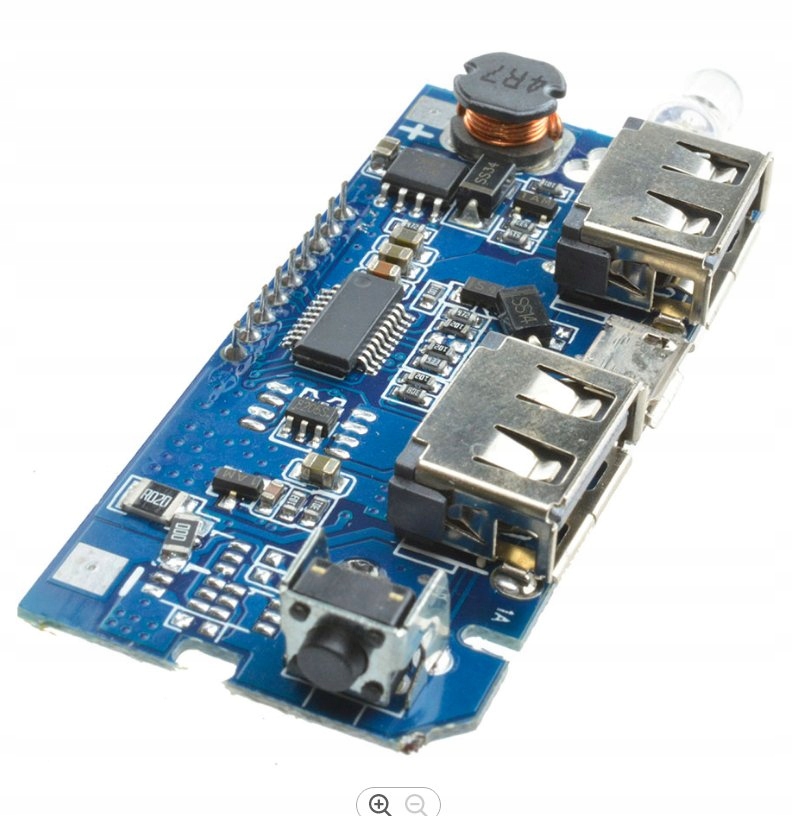

Ładowarka USB akumulatorów litowo-jonowych z wejściem microUSB, wyjściami 2xUSB oraz wyświetlaczem parametrów pracy.

                                                                                   Stwórz Własnego Power banka

Przykładowe wykorzystanie - Power Bank zbudowany z ogniw litowo-jonowych lub litowo-polimerowych (1S 18650)

Wejście microUSB - 5V, 1A

Wyjście USB - 5V,1A / 5V,2.1A

Szczegóły wykorzystania ładowarki:

- przeznaczona jest do współpracy z akumulatorami litowo-jonowymi/litowo-polimerowymi 3,7V

- przy wykorzystaniu ładowarki z pakietem cel (18650) połączonych równolegle, należy zabezpieczyć akumulatory przez zwarciem separując dodatkową izolacją dodatni biegun akumulatorów

- podłączając pakiet akumulatorów do ładowarki należy sprawdzić czy polaryzacja pakietu jest zgodna z oznaczeniami na płytce PCB ładowarki (odwrotna polaryzacja może uszkodzić układ i pakiet)

Funkcje układu:

-ochrona pakietu przed przeładowaniem, nadmiernym rozładowaniem, zwarciem

-ładowanie pakietu 1SxP z portu microUSB

-kontrola rozładowania pakietu z portów USB

-latarka

-wyświetlanie parametrów pracy pakietu

Funkie przycisku:

- pojedyncze wciśnięcie - wyświetlenie poziomu naładowania pakietu

- długie przytrzymanie - wyłączenie możliwości rozładowania pakietu

- podwójne wciśnięcie - włączenie latarki,

- podwójne wciśnięcie w trybie włączonej latarki - włączenie trybu SOS

- podwójne wciśnięcie w trybie SOS - wyłączenie latarki

Uwaga! Dokładność wyświetlanych informacji na wyświetlaczu LCD może różnić się od rzeczywistych parametrów pracy. Aby mieć pewność poprawności ładowania pakietu, należy używać sprawdzonych ładowarek USB (5V,1A).
