Konwerter USB na RS485 / RS422 ADA-I9140 wersja -1-2 CEL-MAR. Instrukcja obsługi dostarczana jest razem z produktem.

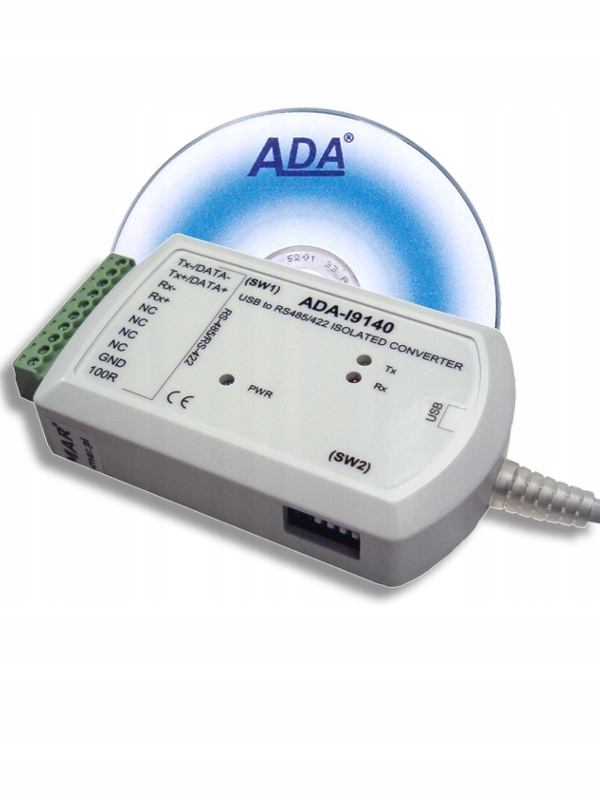

USB to RS-485 / RS-422 Converter ADA-I9140

Charakterystyka

ADA-I9140 jest urządzeniem służącym do zamiany standardu USB na RS-485/422 bez ingerencji w format przesyłanych danych. Jest urządzeniem typu Plug & Play dzięki czemu jest automatycznie wykrywany przez system Windows po podłączeniu go do gniazda USB konwertera.

Przenosi sygnały RX, TX i dwa dodatkowe RTS, CTS lub DTR, DSR wybierane mikroprzełącznikiem SW2.

Konwerter ADA-I9140 do komunikacji z innym urządzeniem wykorzystuje linie transmisji danych:

a) RX+,RX-,TX+/DATA+,TX-/DATA- (RS-485/422),

b) CTS+/DSR+,CTS-/DSR-,RTS+/DTR+,RTS-/DTR- (RS-422)

W konwerterze ADA-I9140 istnieje możliwość zapętlenia sygnałów DTR z DSR lub RTS z CTS.

Do swego działania konwerter wykorzystuje zasilanie z portu USB komputera, wspiera asynchroniczną transmisję danych RS-485/422 z prędkością do 921600 bps (sterowniki dla prędkości standardowych) / 1500000 bps (sterowniki dla prędkości Profibus).

Zastosowanie kabla USB z wtykiem typu A umożliwia proste połączenie z komputerem. Od strony RS-485/422 wyposażony jest w rozłączne złącza śrubowe. Konwerter posiada wbudowane zabezpieczenie przeciwprzepięciowe interfejsu RS-485/422, optoizolację miedzy interfejsem USB a RS-485/422 na poziomie 2,5kV= oraz izolację galwaniczną na poziomie 1kV= lub 3kV= w zależności od wersji wykonania. Razem z konwerterem ADA-I9140 dostarczamy sterowniki, które po zainstalowaniu tworzą w systemie operacyjnym (Windows 98, ME, NT, 2000, XP, 2003, Vista, 7, 8, 2008) dodatkowy port COM. Port ten o kolejnym wolnym numerze np. COM3 może być używany jak standardowy port COM. Nie jest to jednak rzeczywisty port istniejący w komputerze tylko wirtualny tworzony w systemie Windows, dlatego niektóre programy działające pod DOS i odwołujące się do tego porty COM mogą działać nieprawidłowo.

Jego zaletą jest jednak znacznie większa szybkość przesyłania danych niż w standardowym porcie COM bo aż do 921,6 kbps (Profibus do 1500000 bps).

Information

ADA-I9140 converts USB to RS-485/RS-422 standard without interference of data format and it is automatically detect by PC system after connecting to USB network (Plug&Play device).

Converter transmits RX,TX and two additional RTS, CTS or DTR, DSR set by SW2 microswitch.

For communication with other devices ADA-I9140 uses data transmission line like:

• RX+,RX-,TX+/DATA+,TX-/DATA- (RS-485/422),
• CTS+/DSR+,CTS-/DSR-,RTS+/DTR+,RTS-/DTR- (RS-422)

You can also loop the DTR with DSR signal or RTS with CTS signals.

This converter does not required external power supply (it is powered from USB bus) and it uses asynchronism baud rate up to 921,3kbps. This converter has implemented overvoltage protection RS485/RS422 interface, 2,5kV= optoisolation in signal channel between USB and RS-485 / RS-422 interface and 1kV= or 3kV= galvanic isolation.

Purchasing the converter You will also receive drivers for Windows 98, ME, NT, 2000, XP, Vista, Linux. Installing this software on Functioning System it add the additional COM port about the next free number, witch can be used as standard COM port. It is virtual COM port therefore some software use DOS can work improperly but it is considerably faster then standard port – baud rate up to 921,6 kbps.

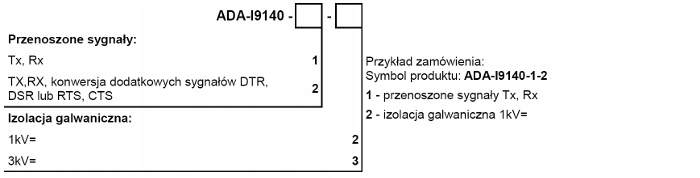

Właściwości

• Zamiana standardu USB na RS-485/RS-422,
• Obsługa USB1.1 i USB 2.0,
• Wirtualny port szeregowy,
• Przenoszone sygnały: RX, TX, dodatkowo RTS, CTS lub DTR, DSR (wersja 2-x) konfigurowane mikroprzełącznikiem SW2,
• Prędkości transmisji danych STANDARD ( bps): 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600,
• Prędkości transmisji danych PROFIBUS ( bps): 300 bps, 600 bps, 1200 bps, 2400 bps, 4800 bps, 9600 bps,19200 bps, 93750(230400) bps, 187500(460800) bps, 500000(921600) bps, 1500000(14400) bps.
• Przeźroczystość dla protokołów MODBUS, DNP, PROFIBUS i inne,
• Dowolny format baju określony specyfikacją standardu RS-232,
• Praca w trybie “Echo” na magistrali RS485(2W) załączana mikroprzełącznikiem SW1,
• Wbudowane rezystory terminujące magistralę RS485/RS422 o wartości 120ohm podłączane mikroprzełącznikiem SW1,
• Zasilanie konwertera z portu USB komputera,
• Optoizolacja miedzy interfejsem USB a RS-485/RS-422 w torze sygnałowym 2,7kV=,
• Izolacja galwaniczna miedzy interfejsem USB a RS-485/RS-422 w torze zasilania 1kV= lub 3kV=(w zależności od wersji),
• Przyłączenie magistrali RS-485/RS-422 skrętką przez rozłączne złącza śrubowe o przekroju 1mm2,
• Podłączenie interfejsu USB poprzez kabel z wtykiem typu USB-A,

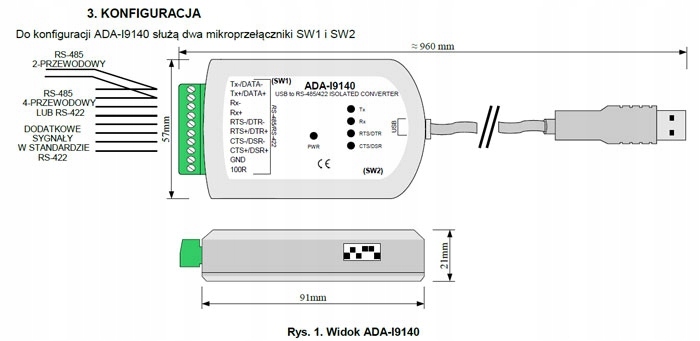

• Wymiar obrysu obudowy ( Dł x Sz x G) 91mm x 57mm x 21mm.

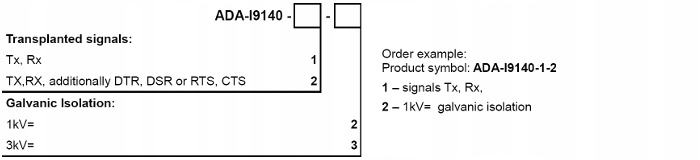

• Properties

• Conversion of USB to RS-485/RS-422 standard,
• Compliant with USB1.1 and USB 2.0 standard,
• Transmitted signals: RX, TX, additionally RTS, CTS or DTR, DSR (version 2-x) configure by SW2 microswitch,
• Baud rate (bps): 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600,
• PROFIBUS baud rate ( bps): 300 bps, 600 bps, 1200 bps, 2400 bps, 4800 bps, 9600 bps,19200 bps, 93750(230400) bps, 187500(460800) bps, 500000(921600) bps, 1500000(14400) bps.
• Transparent for all protocols: MODBUS, DNP, PROFIBUS and other,
• Any format of byte defined with the specification of RS232 interface,
• Operate in "Echo" mode on RS485(2W) bus, activated by SW1 microswitch,
• 120ohm Line Termination of RS485/RS422 bus, activated by SW1 microswitch ,
• Power supply from the USB port,
• 2,5kV= optoisolation in signal channel between USB and RS-485 / RS-422 interface,
• 1kV= or 3kV= galvanic isolation in power supply channel between USB and RS485/RS422,
• RS-485/RS-422 interface connection via screw terminal block,
• USB interface connection via cable with USB-type A connector,
• Dimensions (W x D x H) 92mm x 21mm x 57mm,
