Opis:

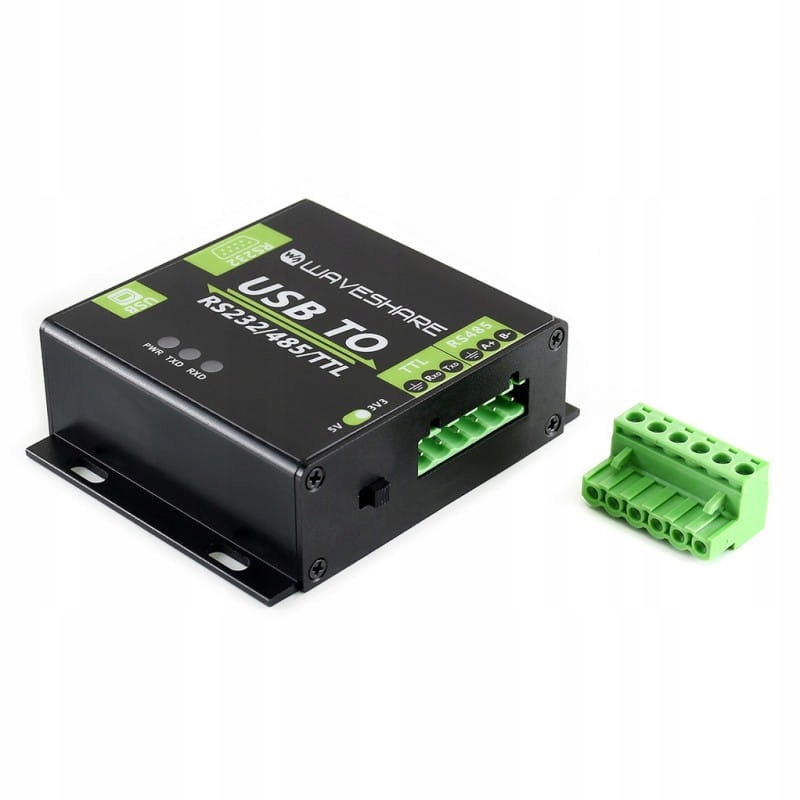

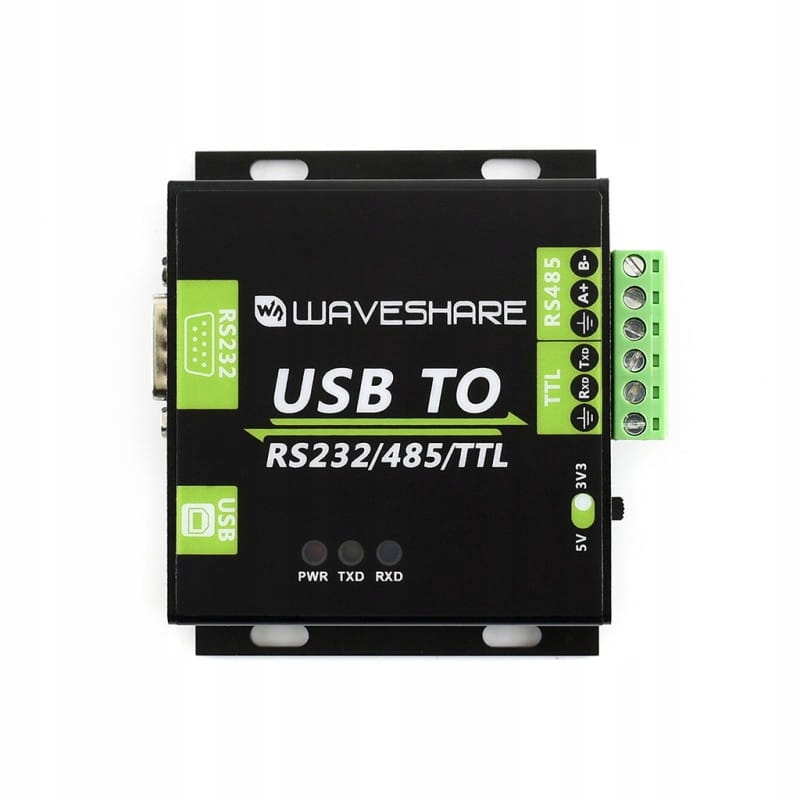

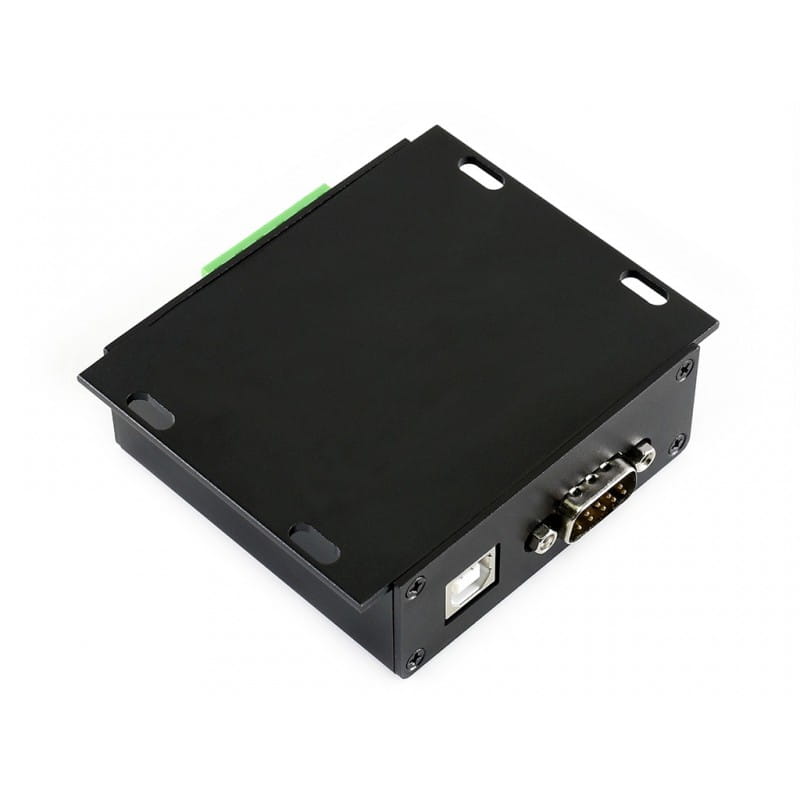

Moduł ten to Konwerter USB na RS232/RS485/TTL z pełną izolacją oparty na oryginalnym układzie FT232RL. Posiada wbudowany obwody zabezpieczeń w tym oddzielone galwanicznie obwody zasilania.

Moduł jest bardzo łatwy w użyciu i posiada w pełni zautomatyzowane procesy nadawania i odbierania danych bez opóźnień. Ze względu na jego szybkość przesyłu danych, stabilność i niezawodność jest idealny w zastosowaniach przemysłowych.

Właściwości:

• USB na RS232, USB na RS485, USB na TTL (UART)
• Zawiera oryginalny FT232RL, szybka komunikacja, stabilność i niezawodność.
• Galwanicznie rozdzielone obwody zasilania. Brak potrzeby stosowanie zewnętrznych obwodów zasilania.
• Zawiera niezawodną izolację magnetyczną co znacznie poprawia odporność na zakłócenia.
• Zawiera zabezpieczenia przeciw przepięciowe TVS (Transient Voltage Suppressor), bardzo efektywnie tłumi przepięcia, strome szpilki napięćowe i elektrostatyczne.
• Zawiera zabezpieczenia przeciw przeciążeniowe. Na pokładzie resetowalne bezpieczniki i diody zabezpieczające.
• W pełni zautomatyzowany transceiver bez opóźnień transmitowanych danych.
• Zawiera translator poziomów 3.3V/5V voltage translator, konfiguracja poziomów TTL poprzez przełącznik.
• Solidna aluminiowa obudowa.
• Wskaźniki LED dla monitorowania zasilania i statusu transmisji.
• Wysokiej jakości złącza USB i RS232.

Specyfikacja:

• Typ produktu: przemysłowy konwerter z optoizolacją.
• Szybkość transmisji: 300-921600bps
• Host port: USB
• Device port: RS485/RS232/TTL

• USB:

  Napięcie pracy: 5V

  Konektor: USB-B

  Zabezpieczenia: 200mA resetowalne bezpieczniki, izolowane wyjście.

  Zasięg transmisji: ~5m

• RS485:

  Złącze: wejjście na skrętkę.

  Piny: A+, B-, GND

  Kontrola kierunku: automatyczna sprzętowa.

  Zabezpieczenie: 600W lightning-proof and surge-suppress, zabezpieczenie 15KV ESD (reserved 120R balancing resistor solder pads)

  Zasięg transmisji: ~1200m

  Tryby transmisji: jeden do wielu (do 32 odbiorników, zaleca się stosowanie wzmacniaczy pośredniczących co 16)

• RS232:

  Złącze: DR9 male.

  Zabezpieczenia: dioda TVS , zabezpieczenie przeciążeniowe, zabezpieczenie ESD.

  Zasięg: ~15m

  Tryb transmisji: jeden do jeden.

• TTL (UART):

  Napięcie pracy: 3.3V/5V

  Złącze: Terminal przykręcany.

  Piny: TXD, RXD, GND

  Zabezpieczenia: dioda typu clamp, przepięciowe, przeciw odwrotnemu podłączeniu.

  Tryb transmisji: jeden do jeden.

• Wskaźniki LED:

  PWR: czerwona dla zasilania USB detekcja napięcia i podłączenia.

  TXD: zielona dla danych wysyłanych.

  RXD: niebieska dla danych odbieranych.

• Warunki pracy:

  Temperatura: -15℃ ~ 70℃

  Wilgotność: 5%RH ~ 95%RH

• Obsługiwane systemy: Windows 10 / 8.1 / 8 / 7 / XP

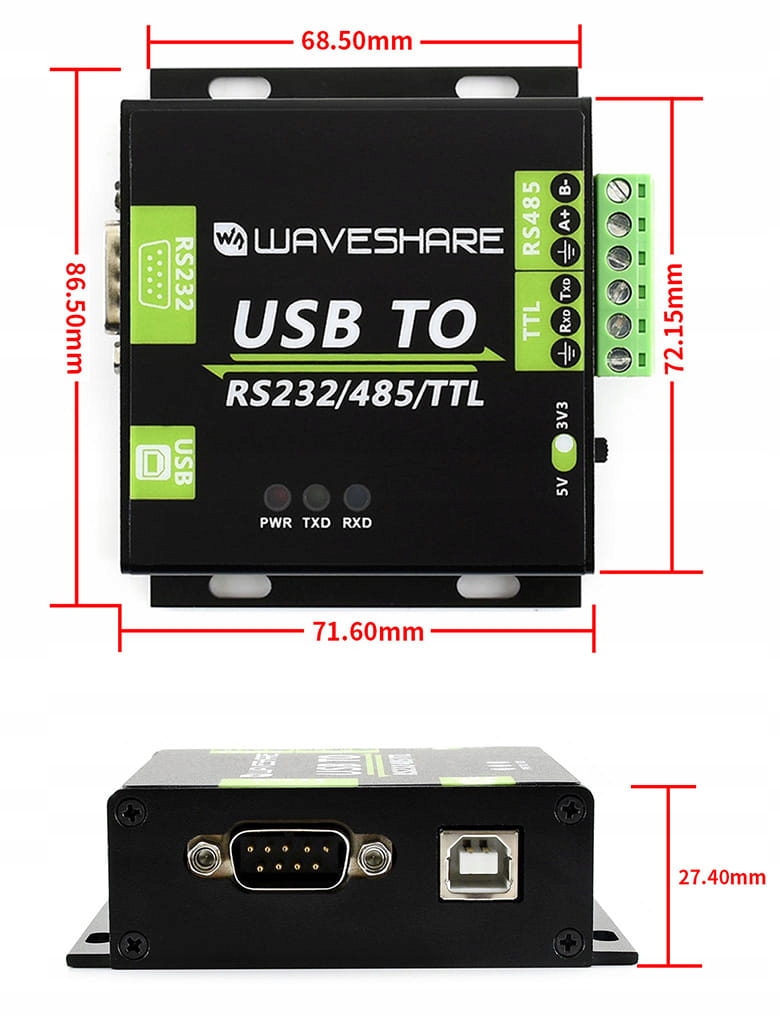

• wymiary:
