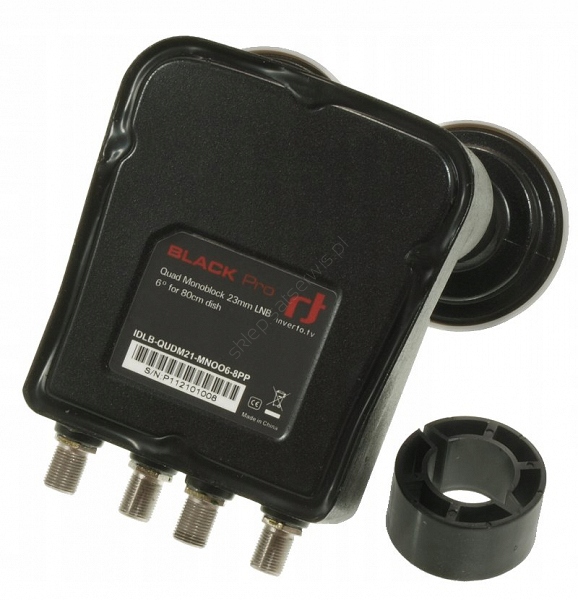

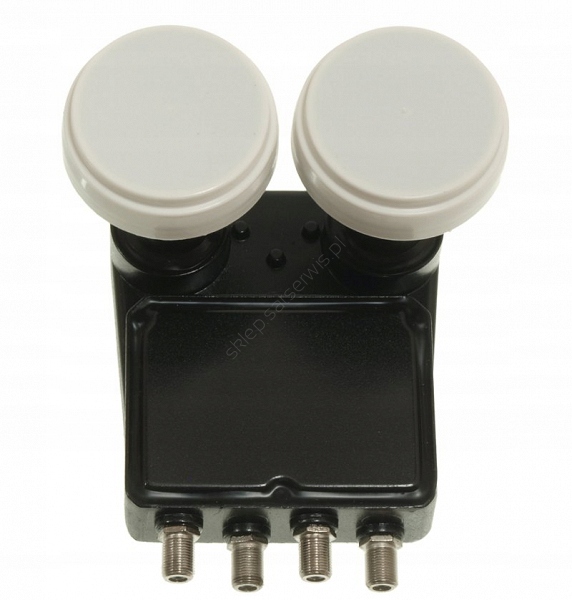

Konwerter Inverto MonoBlock IDLB-QUDM20 to komplet dwóch konwerterów typu Uniwersal oraz przełącznika DiSEqC połączonych w całość w jednej obudowie, z czterema wyjściami pełnozakresowymi do obioru sygnału satelitarnego czterech punktach lub dwóch z funkcją nagrywania (PVR). Przeznaczony on jest do budowania zestawów na dwie satelity (typowo Astra i Hotbird lub Syriusz i Thor).
Konwerter ten współpracuje zarówno z tunerami cyfrowymi jak i analogowymi wyposażonymi w sygnał DiSEqC. Zaletą rozwiązania jest łatwy montaż bez dodatkowych komplikacji takich jak konieczność wzajemnego ustawiania konwerterów, mocowania dodatkowych uchwytów i kabli. Z konwertera wyprowadzone są tylko dwa przewody, które podłącza się bezpośrednio do wejść w odbiornikach. Konwertery monoblock stosuje się do czasz o średnicy od 75 do 90 cm.
Konwerter monoblock jest prostą w montażu alternatywą dla (klasycznego) układu odbioru z 2 satelitów, czyli 2 konwerterów typu twin, przełącznika diseqc oraz uchwytu zezującego.
Dane techniczne:
- typ: monoblock
- producent: Inverto
- model: IDLB-QUDM21-MNOO6-8PP
- ilość wyjść: 4x (Quad)
- gniazda wyjściowe: typu F (75 Ohm);
- pasmo częstotliwości dolne: 10.7 - 11.7GHz;
- pasmo częstotliwości górne: 11.7 - 12.75GHz;
- częstotliwości oscylatora: LOW 9.75GHz;
- częstotliwości oscylatora: HIGH 10.60GHz;
- częstotliwość wyjściowa: dolne pasmo 950 - 1950MHz;
- częstotliwość wyjściowa: górne pasmo 1100 - 2150MHz;
- sygnał przełączający pasma: 22kHz;
- sygnał przełączający polaryzacje: napięcie DC 14 / 18V;
- sygnał przełączajacy wejścia konwerterów: diseqc 1.0;
- współczynnik szumów: 0.2dB;
- wzmocnienie: 50 - 65db;
- pobór prądu konwertera: 250 mA;
- wysoka separacja pomiędzy sygnałami przełączającymi z tunerów: ok. 28 dB;
- średnica uchwytu: 23mm (w kpl. 1 przejściówka z 23mm na 40mm);
- wymiary: 135x123x100mm;
- waga: 485g;
Sposób montażu konwertera monoblock - umieścić lewy promiennik, patrząc od strony [czapek] w uchwycie anteny satelitarnej. Antenę należy ustawić na satelitę Hot Bird. Po prawej stronie znajdzie się [zezujący] promiennik na Astrę. Czasem może się okazać konieczne [skręcenie] konwertera czyli lekkie pochylenie w dół części odbierającej Astrę), ale taka regulacja powinna mieć miejsce dopiero po zamontowaniu konwertera i sprawdzeniu sygnału.
