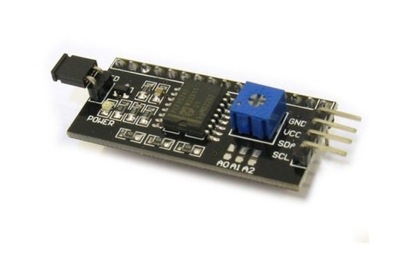

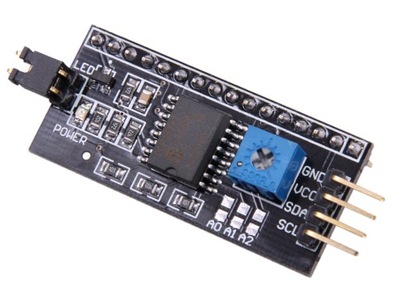

Konwerter I2C do wyświetlacza LCD HD44780

OPIS PRODUKTU

 Uniwersalny moduł umożliwia sterowanie wyświetlaczem alfanumerycznym 2X16, 4X20 zgodnym z HD44780 za pomocą szyny I2c.

Konwerter pozwala na zaoszczędzenie pinów w Arduino, wykorzystując tylko dwa przewody sygnałowe SCL i SDA od magistrali TWI. Konwerter jest zgodny z większością wyświetlaczy LCD dostępnych na rynku.

Biblioteka, jak i wszelkie inne informacje znajdują się w dziale: Ważne linki, zalecamy uważne przeczytanie wszystkich informacji tam zawartych.

Dane techniczne:

•     Konwerter magistrali I2C
•     Napięcie zasilania układu to 3,6V do 5V
•     Komunikacja z Arduino: magistrala I2C
•     Domyślny adres magistrali: 0x27, 0x3F lub inny po wlutowaniu zworek
•     Wymiary: 42x20x12 mm

DANE TECHNICZNE

•     Konwerter I2C dla wyświetlacza ze sterownikiem HD44780, dzięki któremu do obsługi ekranu potrzebne są tylko dwie linie - SDA i SCL
•     Interfejsem komunikacyjnym z płytą główną jest cyfrowa magistrale I2C
•     Poprzez magistralę, z poziomu Arduino można sterować zarówno wyświetlanym tekstem jak i podświetleniem, włączając lub wyłączając je w dowolnej chwili.
•     Na płytce znajduje się także potencjometr do regulacji kontrastu.

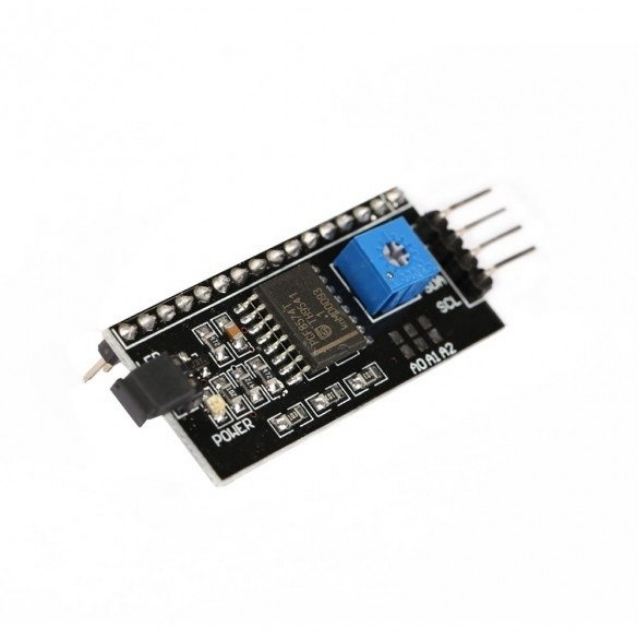

•     Moduł zawiera Układ PCF8574
•     Napięcie zasilania układu to 3,6V do 5V
•     Możliwość sterowania podświetleniem programowo: lcd.backlight(); ,  lcd.noBacklight();
•     Możliwość zmiany adresu magistrali poprzez lutowanie zworek A0, A1, A2

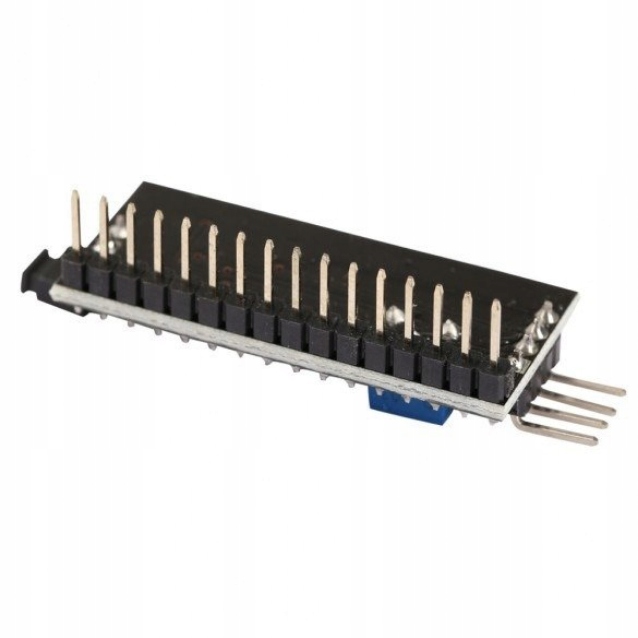

•     Moduł posiada wyprowadzenia goldpin, umożliwiające łatwe wlutowanie do wyświetlacza
•     Układ posiada cztery wyprowadzenia oraz zworkę, której wyciągniecie powoduje wyłączenie podświetlenia ekranu.
•     Wygląd po wlutowaniu do wyświetlacza LCD
•     Zastosowanie do płytek stykowych, modułów uruchomieniowych, arduino itp.
•     Produkt kompatybilny z Arduino
•     Pasujący do tego wyświetlacz - wyświetlacz 2x16 Wyświetlacz LCD 2x16 HD44780 - blue - alfanumeryczny LCD QC1602A
•      Jak i do tego wyświetlacza - wyświetlacz 4x20

ZESTAW ZAWIERA

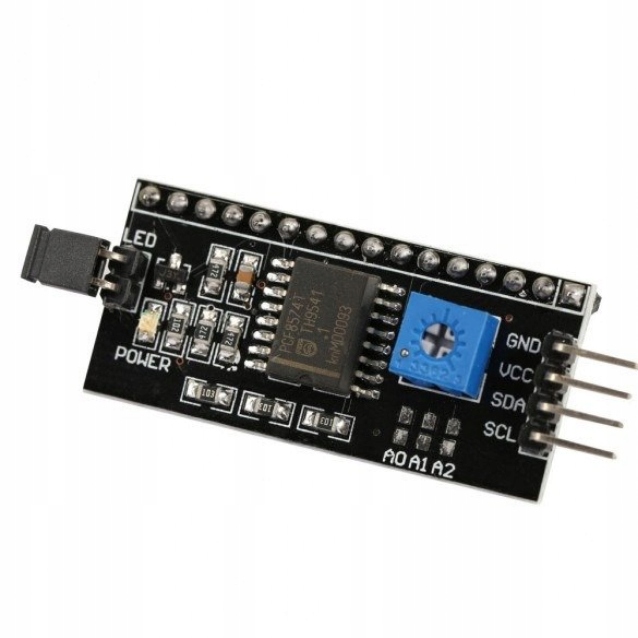

Wyprowadzanie pinów:

•     GND - Masa.
•     VCC - Zasilanie +5 V.
•     SDA - Linia danych magistrali I2C.
•     SCL - Linia zegarowa magistrali I2C.

 Sketch w arduino IDE do obsługi wyświetlaczy 2x16 i 4x20 (należy zmienić w viod.Setup).
