Komplet części ze sklejki do budowy amatorskiego plotera laserowego CNC



Przeznaczenie:
Ten komplet części ze sklejki służy do samodzielnej budowy plotera laserowego do wypalania laserem na różnych materiałach. Części ze sklejki o grubości 6mm wycinane laserowo, idealnie pasują do siebie, i niema żadnych komplikacji w składaniu konstrukcji plotera.

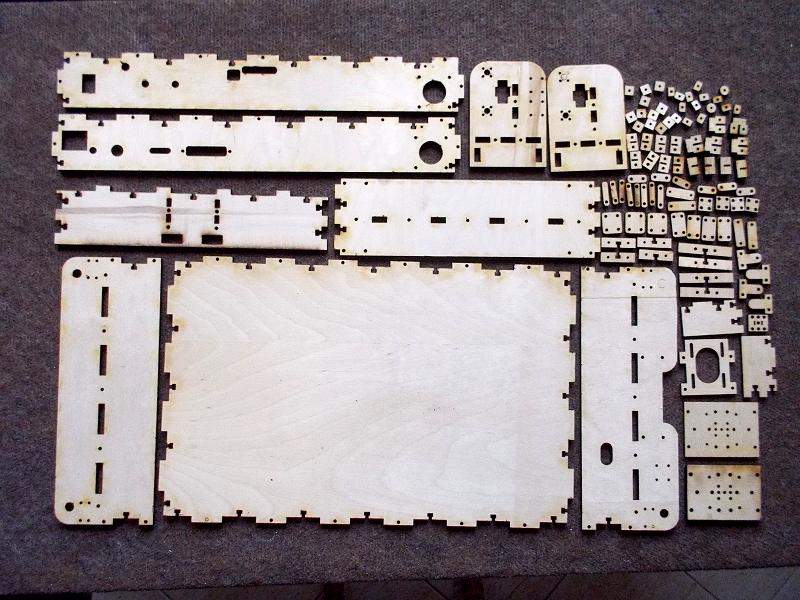

Zdjęcie części wycinanych ze sklejki:





To jest wideo przykładu pracy takiego plotera:





Wypalanie portretu rodziny:

Wyplanie zdjęcia dziewczyny:



OPIS  PLOTERA:
Konstrukcja danego modelu plotera jest bardzo sztywna, tak że zapewnia dokladność nie gorzej niż 0,1 mm.
Pole robocze plotera – format A4, czyli 30cm x 20cm.
Gabaryty plotera  - 43cm x 30cm x 17cm.
Konstrukcja plotera przewiduje napędy paskowe obu osi, silniki krokowe typu NEMA17. Może być zastosowany dowolny laser – czerowny, z diodą laserową z napędu DVD RW, albo z diodą laserową niebieską o mocy od 1,5 watty do 3,5 watty.

Rysunki plotera zmontowanego w częściach i w całości:


Podstawa plotera:

Karetka osi “Y”:

Karetka osi “X”:

Całe złożenie detali konstrukcji plotera ze sklejki:

A tak wygląda zlożona cała mechanika plotera:

A to dzięcie plotera całkiem złożonego razem z elektroniką, gotowego do pracy:


Montaż konstrukcji jest łatwy, ponieważ cała konstrukcja jest skręcana, i do montażu nie trzeba nic poza śrubokrętem krzyżowym, kluczem imbusowym  2,5.

 Na tych video pokazany jest montaż tego plotera laserowego:



Instrukcja montażu plotera laserowego część 2:



Instrukcja montażu plotera laserowego część 2:



Instrukcja montażu plotera laserowego część 3:



Instrukcja montażu plotera laserowego część 4:



Instrukcja montażu plotera laserowego część 5:



Instrukcja montażu plotera laserowego część 6:



Instrukcja montażu plotera laserowego część 7:



Ploter zmontowany znajdzie zastosowanie w celach hobbistycznych, w domowych warsztatach, dla modelarzy, fotoamatorów, i innych zapaleńców rękodzieła.
Również może służyć narzędziem dla profesjonalistów do wykorzystania w celach zawodowych - do grawerowania po drewnie, plastykach, robienia szyldów, wycinania reklam z folii samoprzylepnej itp.

Ploter potrafi grawerować w 4 różnych trybach na różnych materiałach, jako – drewno, sklejka, plastyki, skóra naturalna i sztuczna, kora brzozy, a nawet na blachach ciękich malowanych.

Ploter z laserem o mocy 2 watty lub więcej, również nadaje się do wycinania skmplikowanych kształtów z papieru o grubości do 0,5-0,6mm. Również do wycinania reklam, LOGO, napisów i rysunków z folii samoprzylepnej typu ORACAL o różnych kolorach.
Projekt opracowano i zrobiono z podstawowym naciskiem na to, żeby ploter CNC był jak najtańszy i dostępny finansowo dla szerokiego grona użytkownikow.

ZESTAW  do budowy plotera ZAWIERA:

- Cały komplet części ze sklejki;
- Komplet śrubek i nakrętek;
- Klucz imbusowy 2,5;
- Klucz płasko-oczkowy “6”

**************************
w razie pytań prosimy do kontaktu telefonicznego:
694-699-188  lub 602-152-580 (pn-pt, 10-17)
