PARAMETRY EKSPLOATACYJNE

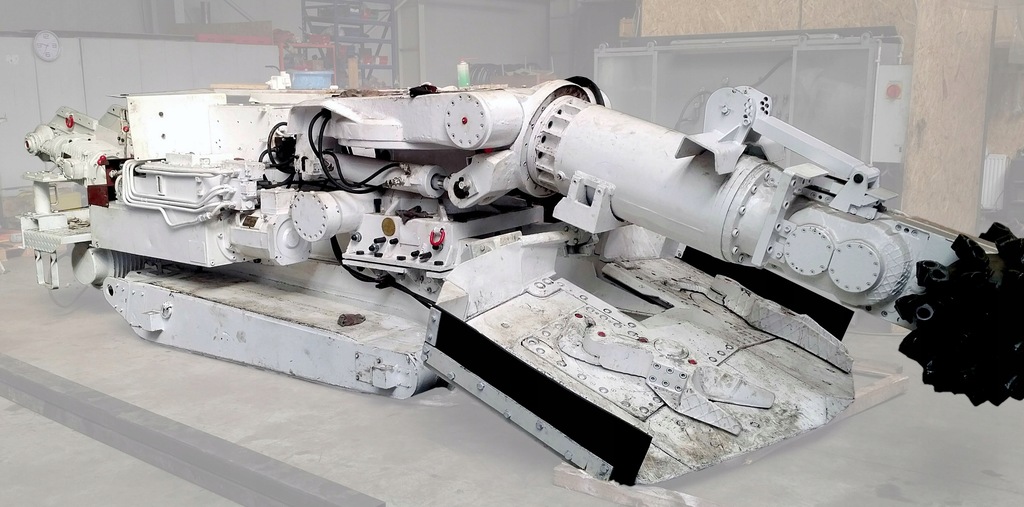

Kombajn chodnikowy typu AM-50-w z przeznaczony jest do wykonywania prac związanych z drążeniem w skałach o wytrzymałości na ściskanie do 60MPa (Użytkowanie kombajnu do urabiania skał o właściwościach ściernych, nawet w dopuszczalnych granicach Rc (piaskowiec, łupek zapiaszczony), powoduje zwiększone zużycie noży urabiających i części zamiennych pracujących w bezpośrednim kontakcie z urabianą i transportowaną skałą. Dopuszczalne nachylenia wyrobisk korytarzowych mogą wynosić: podłużne (po upadzie/po wzniosie ) ±18º, - poprzeczne 5º

DANE TECHNICZNE KOMBAJNU

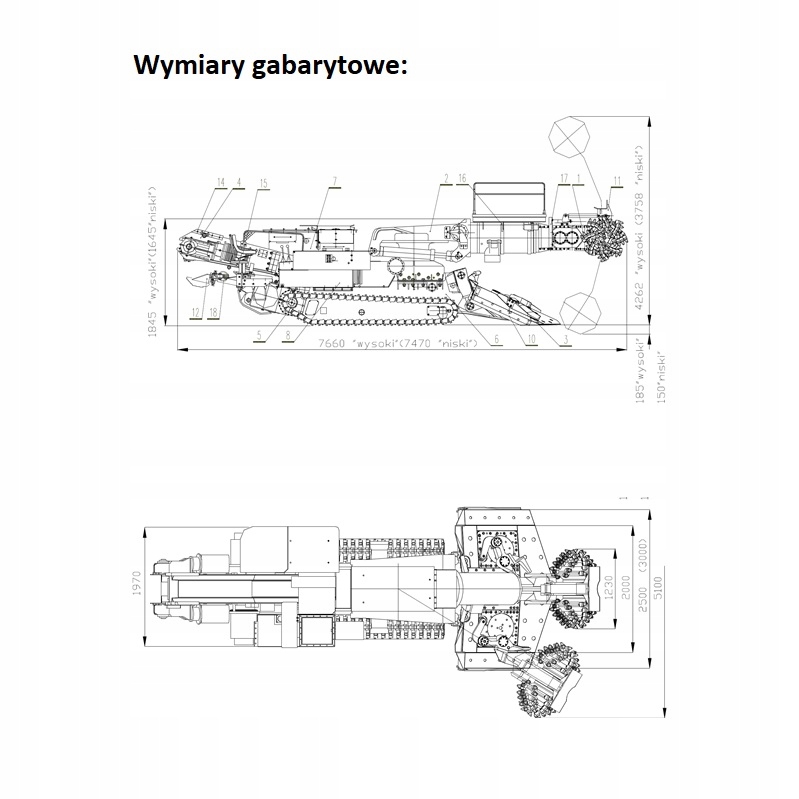

Długość:7660 mm

Wysokość:1845 mm

Szerokość: 2000 mm

Moc zainstalowana: 163 kW / 169kW

Masa kombajnu: 28,4 t

Nacisk jednostkowy na spąg: 0,11 MPa

Napięcie zasilania: 500 V, 50 Hz

PODZESPOŁY GŁÓWNE KOMBAJNU:

• organ urabiający

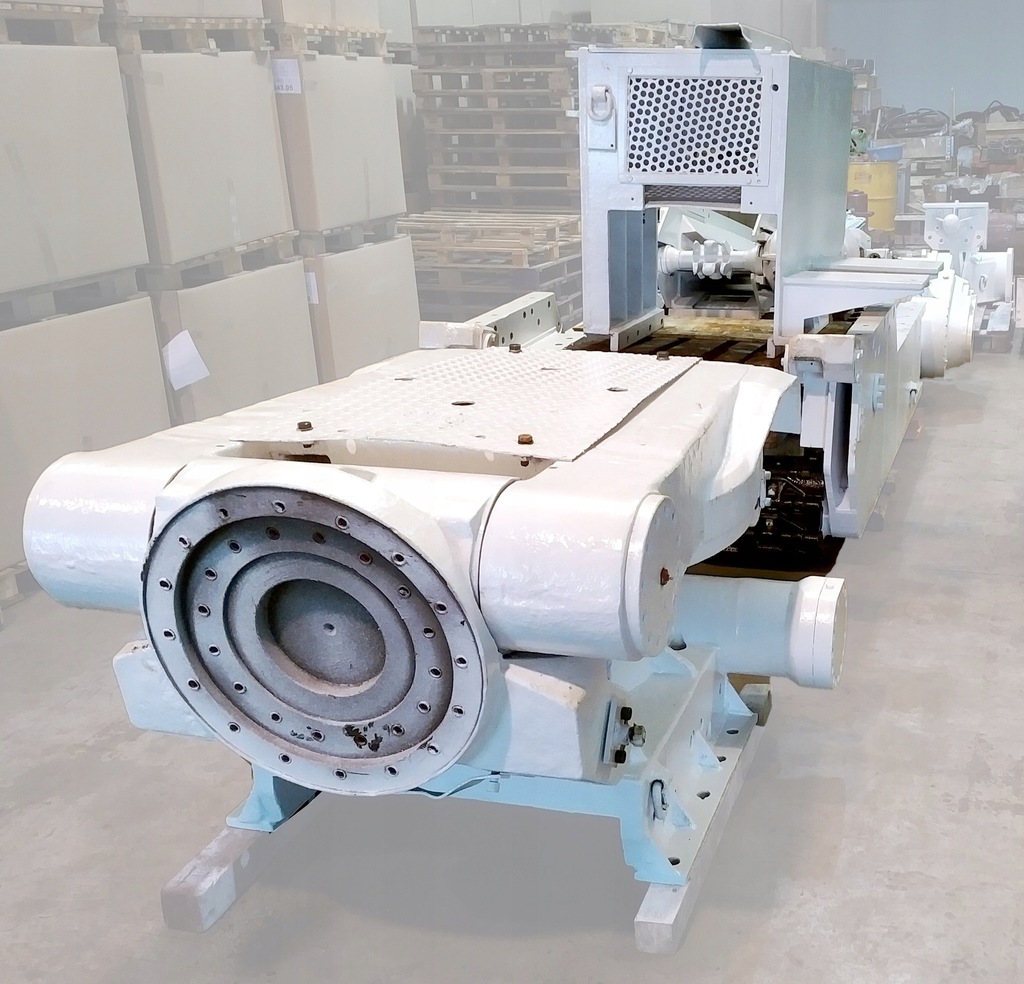

• obrotnica
• rama z mechaniznem jazdy i napinania gąsienicy
• ładowarka
• przenośnik łańcuchowy
• układ hydrauliczny
• skrzynia elektryczna SAE-11A1/Z
• pulpit sterowniczy PS-1AM1

DANE TECHNICZNE PODZESPOŁÓW

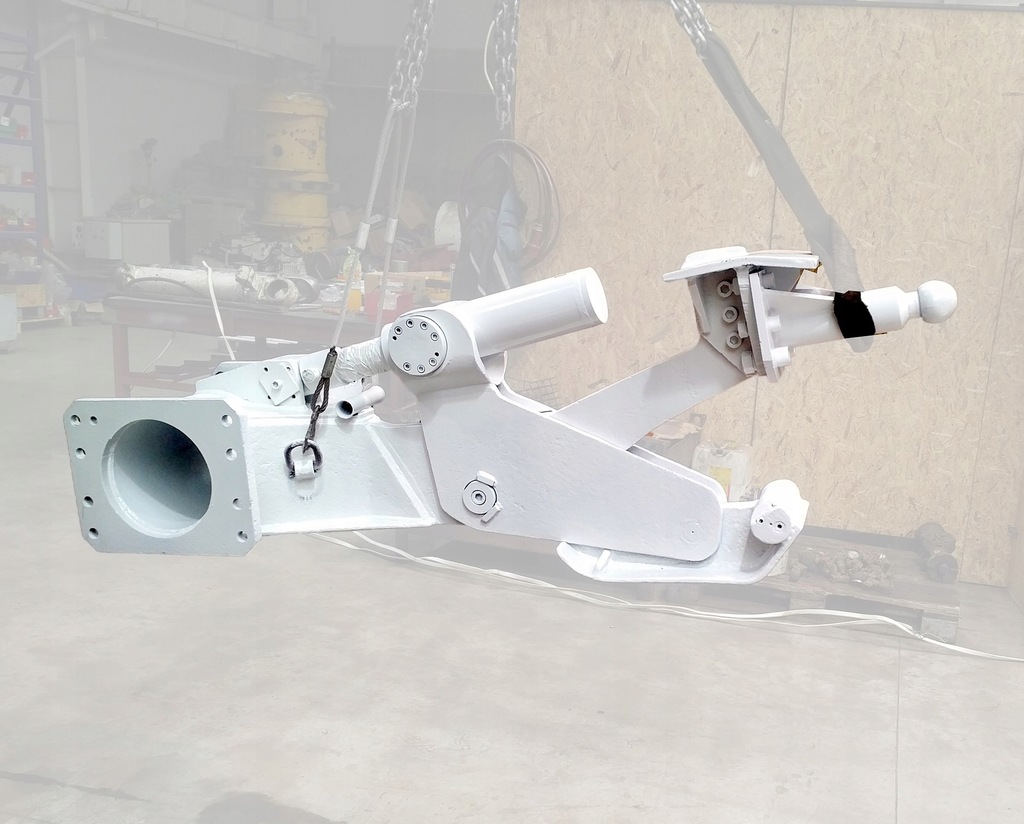

Organ urabiający:

Średnica po obrysie noży: 750 mm

Szerokość organu urabiającego (dwie głowice ): 1230 mm

Prędkość skrawania: 2,51 m/s

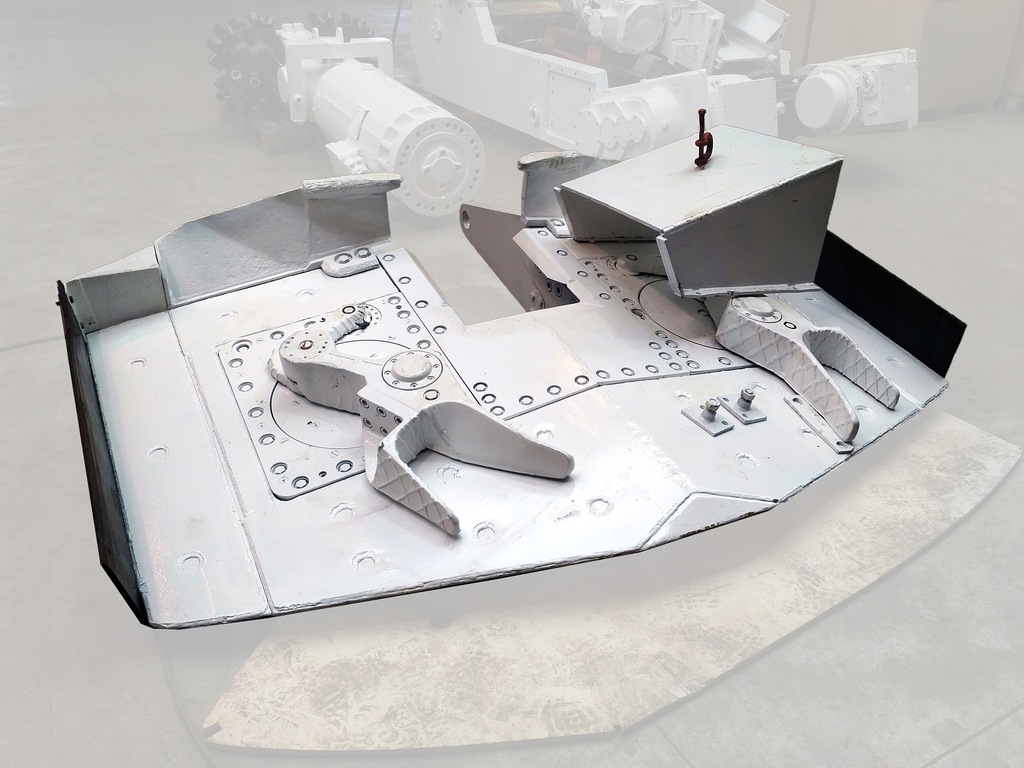

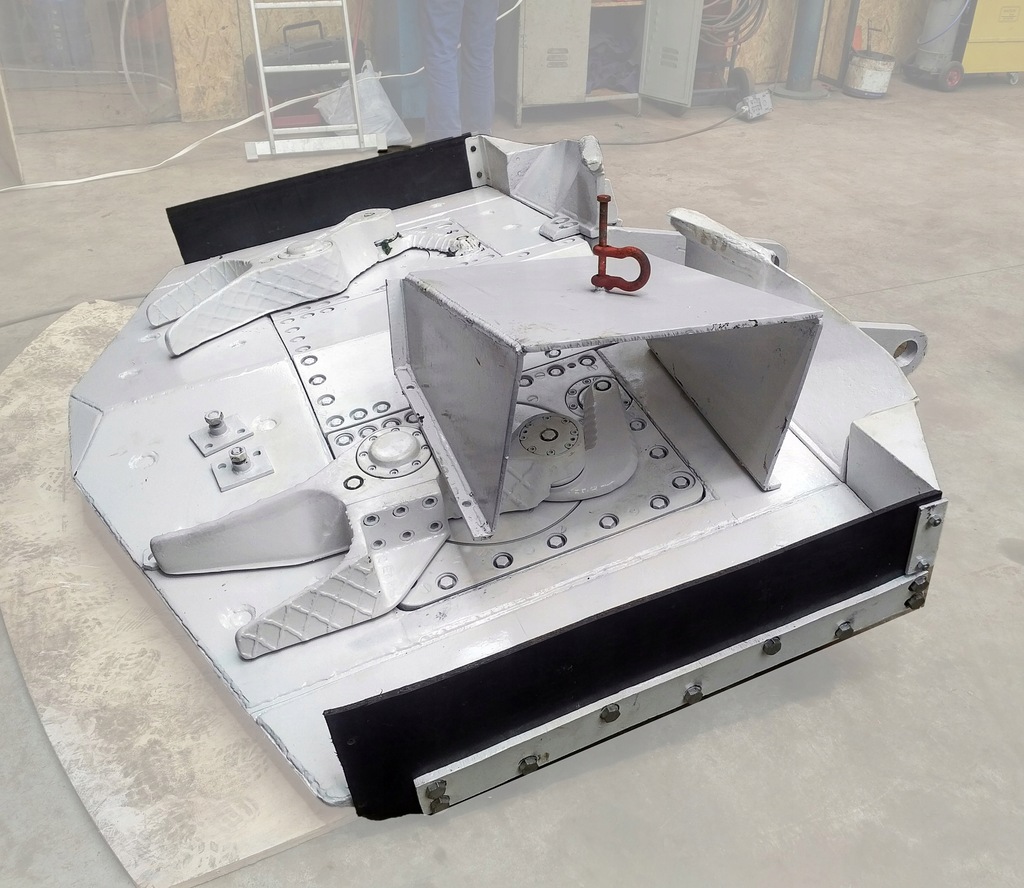

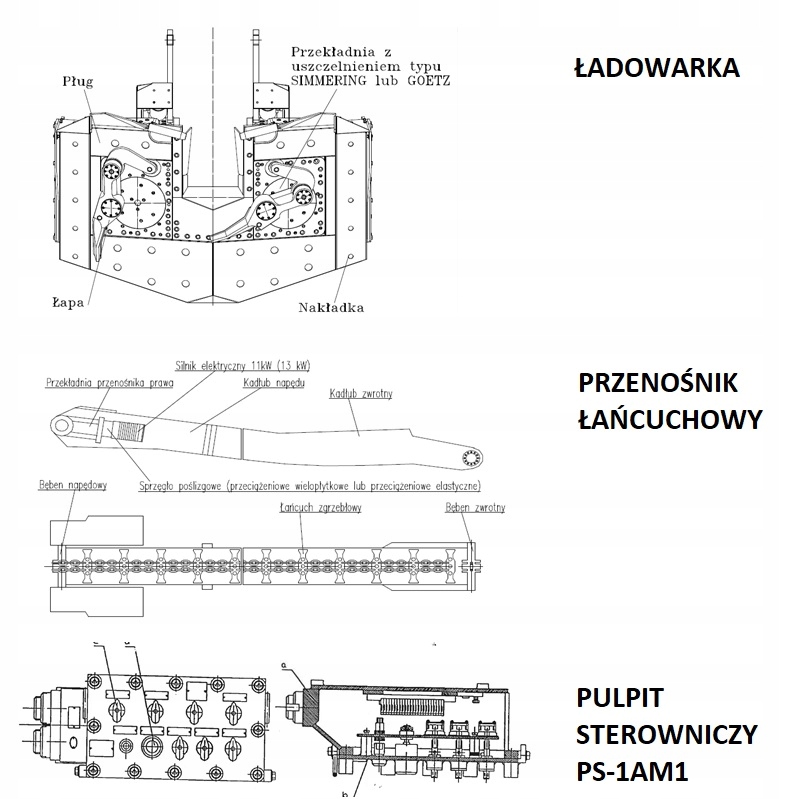

Ładowarka:

Szerokość pługu (podstawowa): 2000 mm

Szerokość z dołączonymi poszerzeniami pługu: 2500 mm; 3000 mm

Napęd przekładni ładowarki uzyskany łańcuchami zgrzebłowymi od silników elektrycznych przenośnika łańcuchowego.

Przenośnik łańcuchowy:

Typ przenośnika: zgrzebłowa łańcuchowa

Wymiary ogniwa łańcucha: 19 x 64 mm (18x64mm)

Szerokość: 458 mm

Prędkość łańcucha: 0,9 m/s

Silniki napędu przekładni przenośnika zgrzebłowego: moc 2 x 11 kW / 2 x 13 kW, Obroty 1460 min-1

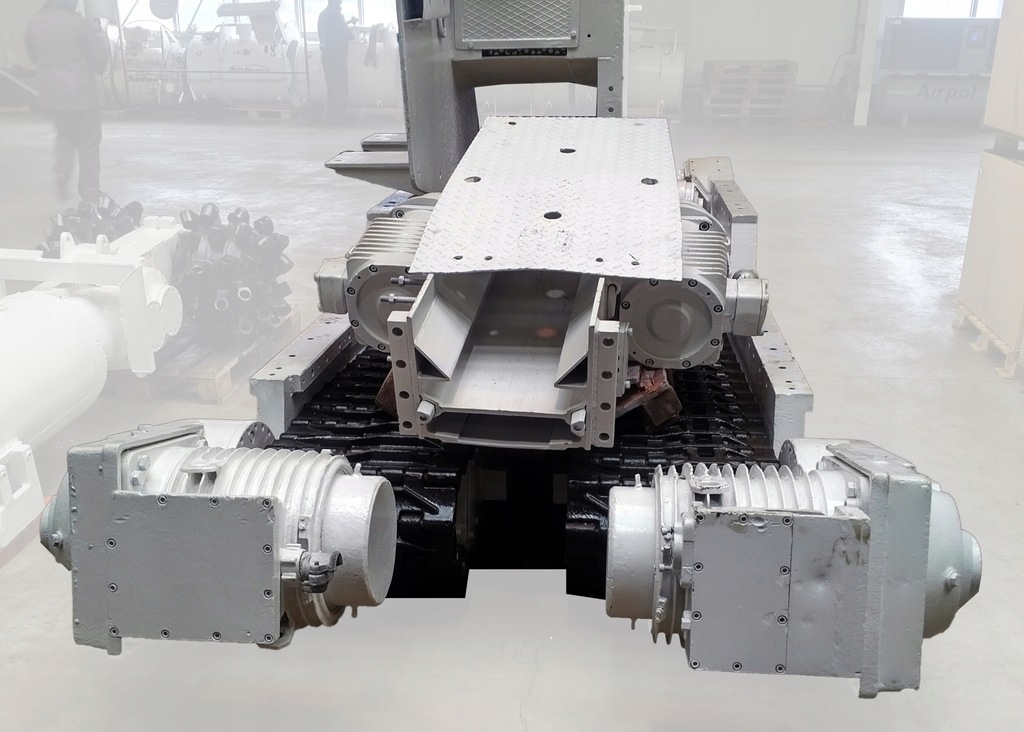

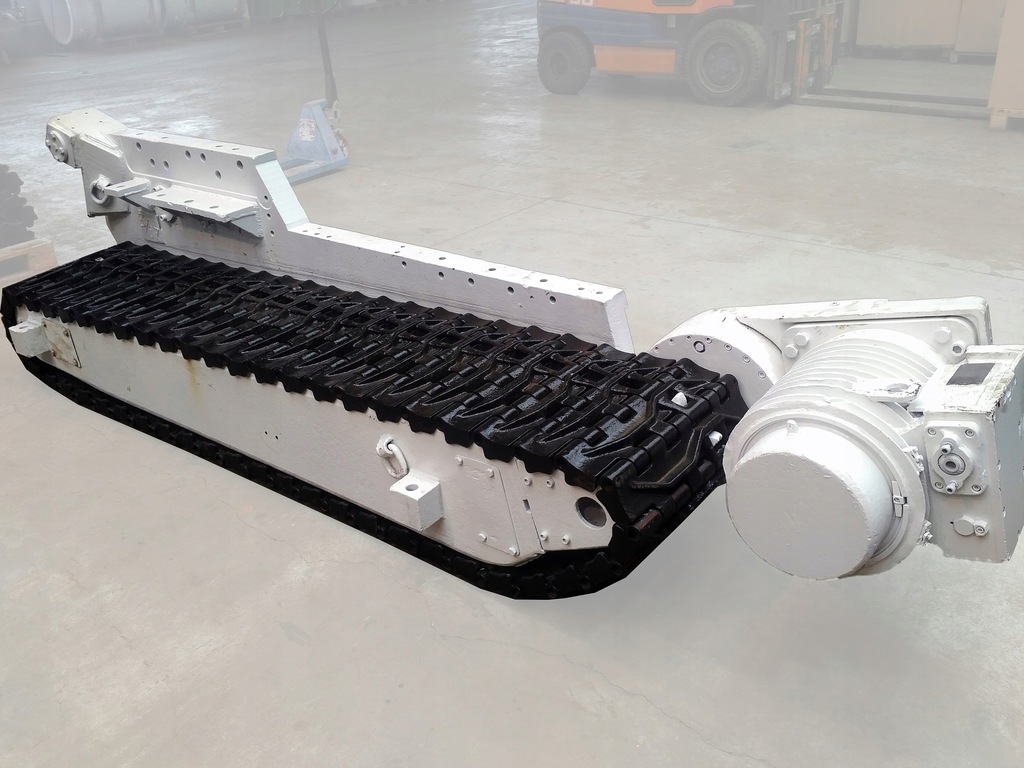

Rama oraz mechanizm jazdy z napinaniem gąsienicy :

Szerokość ramy: 1970 mm

Szerokość członu gąsienicy: 520 mm

Prędkość jazdy: 5 m/min

Napęd gąsienic (indywidualny niezależny):

a) przekładnia (trójstopniowa + obiegowa)

b) silniki elektryczne z hamulcami: moc 2x15 kW, Obroty 1460 min-1

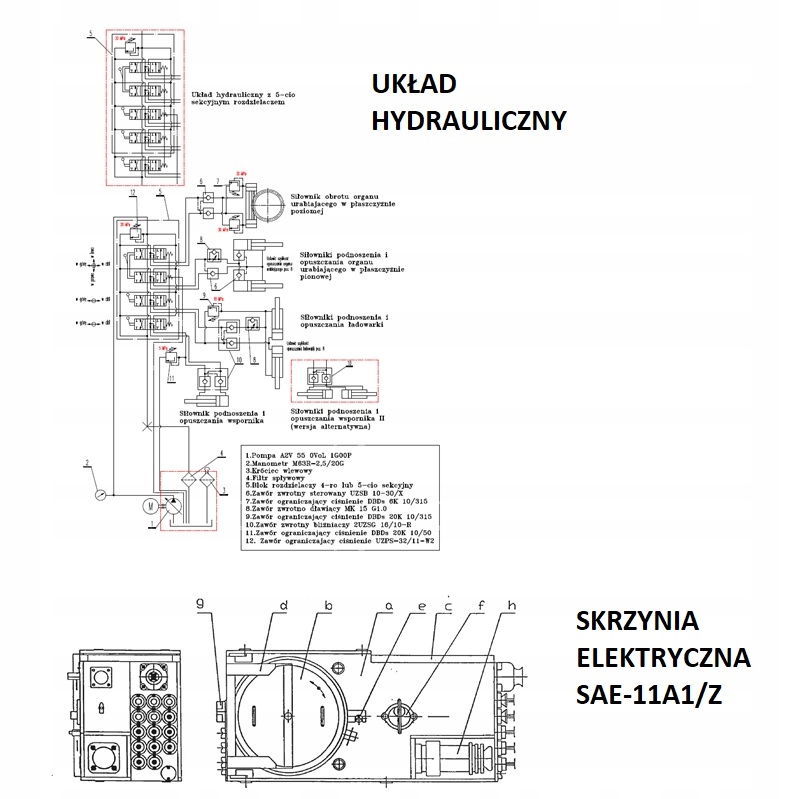

Układ hydrauliczny:

Czynnik obiegowy olej mineralny – HLP 46 lub HLP 68

Pojemność układu: 250 l

Maksymalne ciśnienie w układzie: 20 MPa

Silnik napędu pompy hydraulicznej: Moc 11 kW lub 13kW, Obroty 1460 min-1

Pompa hydrauliczna: typu REXROTH A2V550 VOL 1G00P

Wydajność max: 79,5 l/min

Wydajność ustalona w obiegu: ok. 30 l/min
