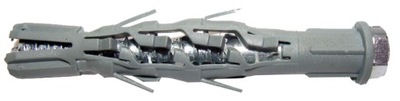

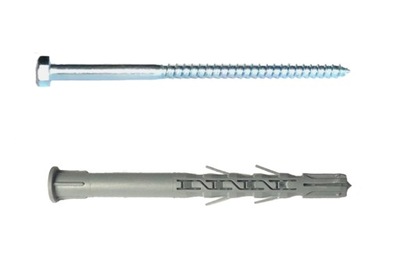

DPP - dybel dwurozporowy do montażu parapetów i półek 12x140

- nylonowy dybel z dwiema strefami rozporu,

- stalowy pręt do mocowania parapetów i półek,

- ocynkowany i pasywowany na żółto

Podłoże

- wszystkie typowe rodzaje murów.

Zalety:

- bezpieczne i dokładne rozpieranie we wszystkich rodzajach materiałów budowlanych, dzięki przeciwbieżnym strefom rozpierania ściskanym za pomocą metalowego stożka i podkładki,

- zupełnie niewidoczne mocowanie do montażu półek przyściennych i parapetów,

- możliwość mocowania półek i parapetów wykonanych z kamienia, drewna i innych miękkich materiałów,

- wykonany z najwyższej jakości surowców.

Materiał

- dybel - wysokowartościowy poliamid 6 (nylon 100%),

- pręt - stal ocynkowana i pasywowana na żółto (podwójna ochrona antykorozyjna),

- stożek rozporowy - mosiądz (wysoka odporność na korozję).

Wymiary:

Średnica koszulki dybla i otworu w murze: 12mm

Długość koszulki dybla: 70mm

Minimalna głębokość otworu w murze: 80mm

Rozmiar klucza do pręta: 8mm

Długość pręta i otworu w półce: 140mm

Średnica otworu w półce: 10mm

Dopuszczalna szerokość półki: 150-190mm

Parametry montażu

Średnica dybla: 12mm

Minimalna odległość od krawędzi: 75mm

Minimalny rozstaw osi: 90mm

Minimalna grubość podłoża: 100mm

Minimalna głębokość zakotwienia: 70mm

Max. moment obrotowy:

- beton B25 – 15Nm

- cegła pełna - 5 Nm

- cegła otworowa – 2,5Nm

Zalecane obciążenia:

Zalecane obciążenie na wyrywanie* Nk [kN]:

beton B25: 0.60

cegła pełna: 0.50

Zalecane obciążenie na ścinanie* Vk [kN]:

beton B25: 0.15

cegła pełna: 0.07

Symbol: DPP12/140
