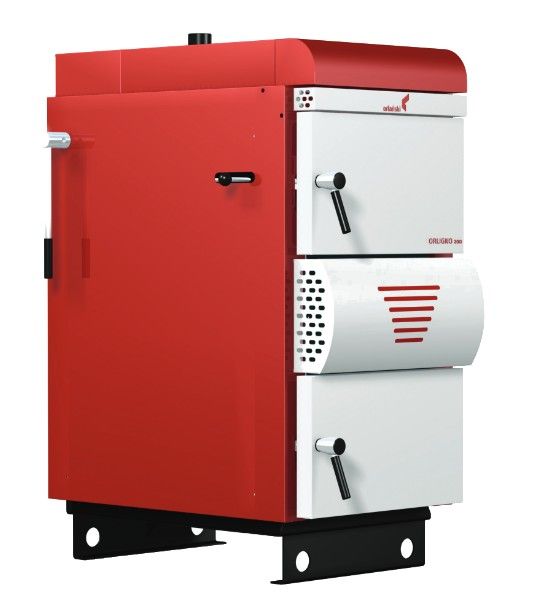

Kocioł zgazowujący Orligno 200

• Typ produktu: Kocioł, Kocioł stalowy, Kocioł zgazowujący
• Max. Temperatura pracy [ °C ]: 97
• Min. temperatura pracy [ °C ]: 60
• Max. Ciśnienie robocze [ bar ]: 2
• Min ciąg kominowy [ Pa ]: 15
• Funkcje sterowania: Zapobieganie przegrzewaniu, Zapobieganie zamarzaniu, pompa cyrkulacyjna
• System czyszczący: ręczny
• Paliwo: brykiet, drewno
• Moc [ kW ] : 25
• Masa [ kg ] : 546

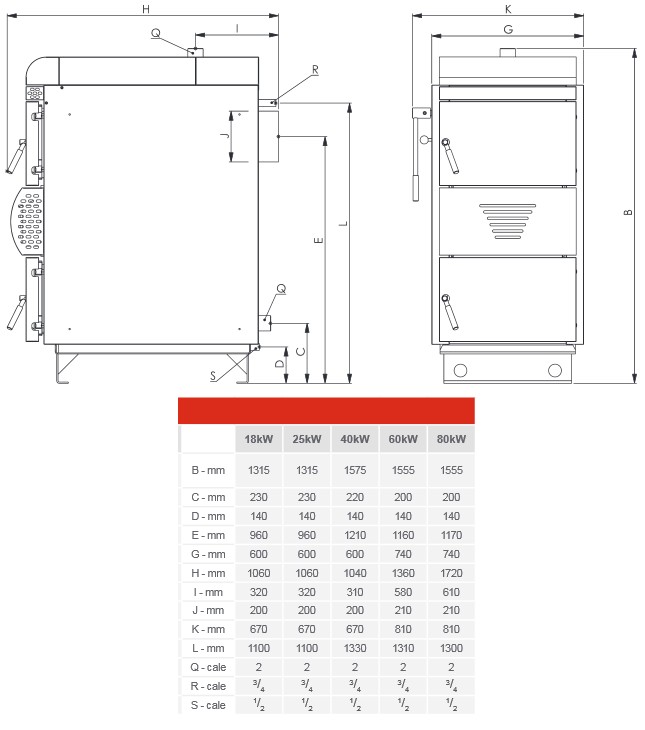

• Wysokość [ mm ] : 1 315
• Szerokość [ mm ] : 670
• Głębokość [ mm ] : 1 060
• Odległość od posadzki do podstawy czopucha [ mm ]: 860
• Wymiary czopucha [ mm ] : 200
• Głębokość komory [ mm ] : 500
• Rozmiar drzwi zasypowych [ mm x mm ] : 260 × 432
• Pojemność zasypowa komory spalania [ dm³ ]: 120
• Pojemność wodna [ L ] : 75

Piece zgazowywujące drewno ORLAŃSKI ORLINGO 200 z wentylatorem nadmuchowym

Piec zgazujący drewno ORLIGNO 200

Piec z serii ORLIGNO 200 wyznaczył nowy kierunek w technologii kotłów na zgazowanie drewna. Oprócz niesamowicie ładnego wykonania w powiązaniu z szeregiem rozwiązań konstrukcyjno-produkcyjnych osiągnięto duży komfort użytkowania pieca oraz zadowolenie klienta. Parametry kotła zgazującego drewno osiągnięte podczas procesu spalania drewna (metoda tzw. Holzgasu) odpowiada najbardziej rygorystycznym normom europejskim, gwarantując jednocześnie prawie dwukrotnie więcej ciepła niż piec czy kocioł tradycyjny lub kominek. Urządzenie centralnego ogrzewania ORLIGNO 200 dostosowane zostało do pracy zarówno w układzie otwartym jak i zamkniętym w zgodzie z aktualnie obowiązującymi przepisami.

Zastosowanie kotła zgazującego drewno ORLIGNO 200

Piec ORLIGNO 200 przeznaczony jest do ogrzewania pomieszczeń gospodarczych, użytkowych i zaplecza technicznego. Najczęściej zastosowane zostaną w domu jednorodzinnym, suszarni, hali produkcyjnej czy warsztacie. Kocioł ORLIGNO 200 przystosowany jest do spalania drewna o zróżnicowanej granulacji począwszy od polan a skończywszy na mieszance odpadów drzewnych typu trociny oraz polana. Paliwem głównym jest drewno lub brykiet. Odpady drzewne w postaci wiór, ścinki, zrębki, szczap spala się z większymi polanami (w postaci mieszanki). Kotły serii ORLIGNO 200 dostępne są w modelach o mocy: 18 kW, 25 kW, 40 kW, 60 kW, 80 kW. Pełen załadunek pieca z poprawnie dobranym paliwem zapewnia do 12 h stałopalności i bezobsługowej pracy. Głębokość komory załadowczej pieca zależy od mocy kotła tak więc maks. długość polan zmienia się wraz z mocą i wynosi 50cm (18kW, 25kW, 40kW), 75cm (60kW) oraz 100cm (80kW). Po spaleniu drewna w piecu tego typu zostaje bardzo mała ilość popiołu, którą można zużyć jako nawóz na działkę. Zastosowany regulator kotła z możliwością zdalnego sterowania w postaci panelu sterującego EKOSTER CONTROL umożliwia modulowaną pracę wentylatora nadmuchu z zakresu 30-100 %. Do budowy pieca centralnego ogrzewania użyto stal kotłową wysokiej jakości o grubości do 8 mm.

Wydajne spalanie pod kontrolą sterownika

Wydajne spalanie praktycznie nie może przebiegać bez użycia sterownika kotła w postaci mikroprocesorowego regulatora temperatury w formie Ekoster 2, którego przeznaczeniem jest praca sterowanie wentylatorem oraz pompą obiegową instalacji c.o. Posiada szereg funkcji z czego najciekawsze to utrzymanie nastawionej temperatury pieca poprzez sterowanie nadmuchem lub blokowanie pracy wentylatora na czas dokładania do kotła. Regulator wykrywa również uszkodzenie czujnika temperatury kotła oraz alarmuje w przypadku przegrzania 97 °C lub groźby zamarzania 0 °C. Automatyczne wyłączanie funkcji sterowania pieca następuje po wygaśnięciu kotła.

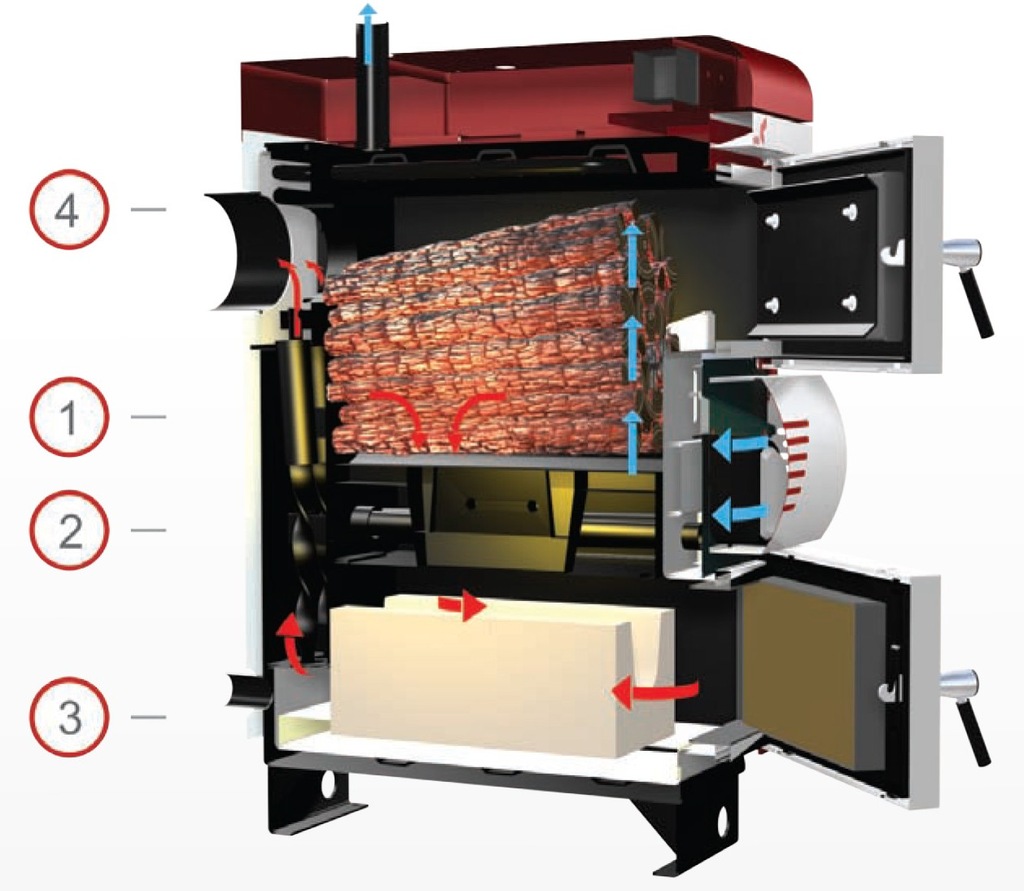

Proces gazyfikacji drewna ORLIGNO 200 Etap spalania następuje w 4 podstawowych fazach

1. Suszenie i odgazowanie gazu drzewnego w temperaturze 450 °C
2. Spalanie mieszaniny gazu drzewnego (Holzgasu) oraz powietrza wtórnego w temperaturze 560 °C
3. Dopalenie płomienia i oddanie ciepła o temperaturze 1200 °C
4. Wyrzut spalin procesu spalania paliwa o temperaturze 160 °C przez czopuch pieca

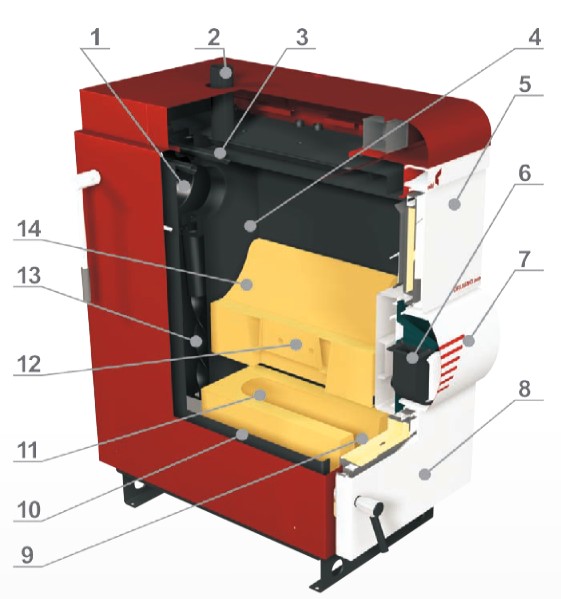

Budowa pieca zgazowującego drewno ORLIGNO 200

1. Klapa kominowa
2. Króciec zasilania (wyjście wody grzewczej)
3. Wężownica zabezpieczająca
4. Komora załadowcza (zgazowania)
5. Drzwiczki górne
6. Wentylator nadmuchowy powietrza
7. Obudowa wentylatora
8. Drzwiczki dolne
9. Popielnik
10. Izolacja kotła
11. Komora spalania
12. Dysza ceramiczna
13. Przepływ powietrza wtórnego
14. Kształtki ceramiczne

Gwarancja na kotły ORLIGNO 200

Standardowo 2 lata gdy kocioł pracuje bez Laddomatu i zbiornika akumulacji ciepła lub 5 lat, gdy piec ma zamontowany Laddomat i zbiornik akumulacji ciepła

Nowoczesny kocioł zgazowujący drewno renomowanego producenta ORLAŃSKI. Solidność wykonania oraz wysoka sprawność przy spalaniu Holzgasu (gazu drzewnego) dwukrotnie wyższa niż przy tradycyjnym spalaniu drewna. Wentylator nadmuchowy oraz sterownik na wyposażeniu standardowym oraz duża komora załadunku drewna z długim okresem stałopalności gwarantują wysoki komfort użytkowania pieca.
