Kocioł górnego spalania podgrzewacz cwu Zębiec Wenus Aqua 10 kW z miarkownikiem ciągu

Wenus Aqua 10 kW to nowoczesny kocioł na węgiel, drewno i koks.

Jest kotłem górnego spalania, co oznacza że opał można podpalać zarówno od góry jak i od dołu.

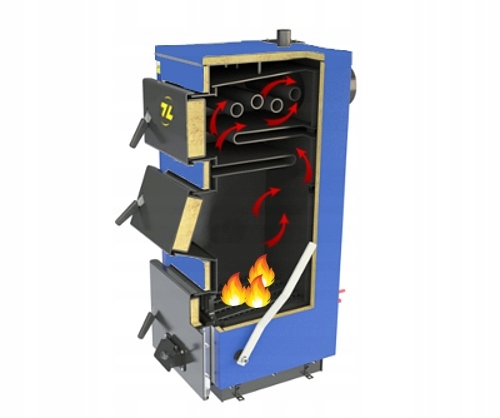

Nowoczesna konstrukcja wymiennika powoduje że Wenus Aqua bardzo dobrze odbiera ciepło. Strata kominowa została w dużej mierze zmniejszona dzięki wydłużonemu obiegowi spalin. Oznacza to, że w wyniku zastosowania dwóch półek wodnych i szeregu opłomek (rur wypełnionych wodą) umieszczonych nad nimi spaliny mają do pokonania dłuższą drogę, a przez to kocioł odbiera więcej ciepła.

Paliwo jest spalane na ruszcie wodnym. Między rurami rusztu wodnego umieszczono żeliwne grzebienie tworzące system odpopielania paleniska napędzany dźwignią umieszczoną z boku kotła.

Korpus kotła jest wykonany z blachy kotłowej P265GH o grubości 5 mm na ścianach pionowych i 6 mm na ruszcie i półkach wodnych.

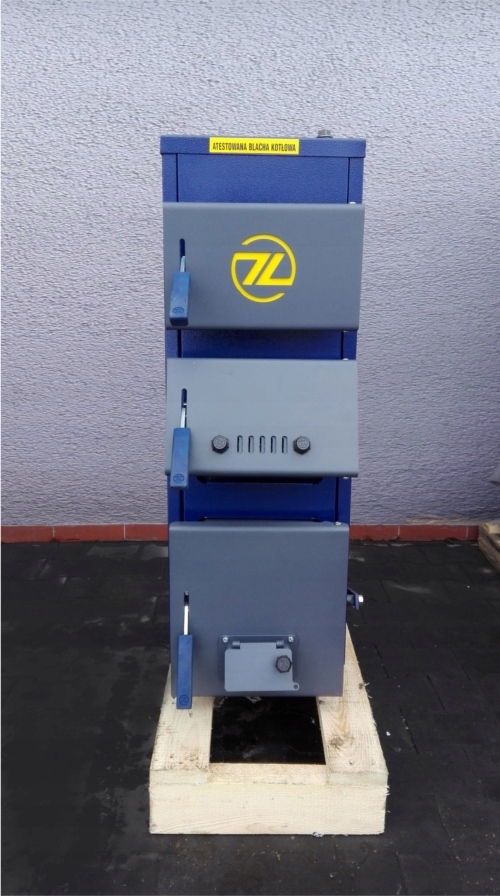

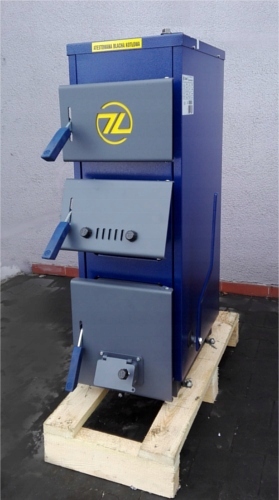

Kocioł wyposażono w troje drzwiczek:

- górne służą do czyszczenia wymiennika,

- środkowe służą do zasypywania kotła opałem,

- dolne prowadzą do komory popielnika.

Na prawym boku kotła znajduje się dźwignia do odpopielania paleniska.

Wymiennik kotła

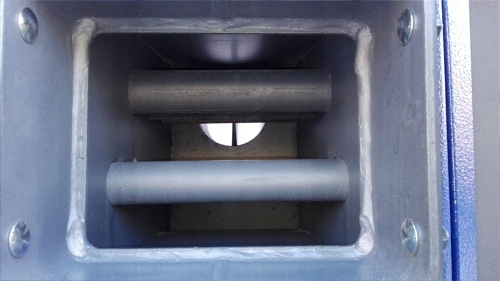

Wymiennik kotła składa się z dwóch półek wodnych ułożonych naprzemiennie jedna nad drugą i widocznych na zdjęciu opłomek.

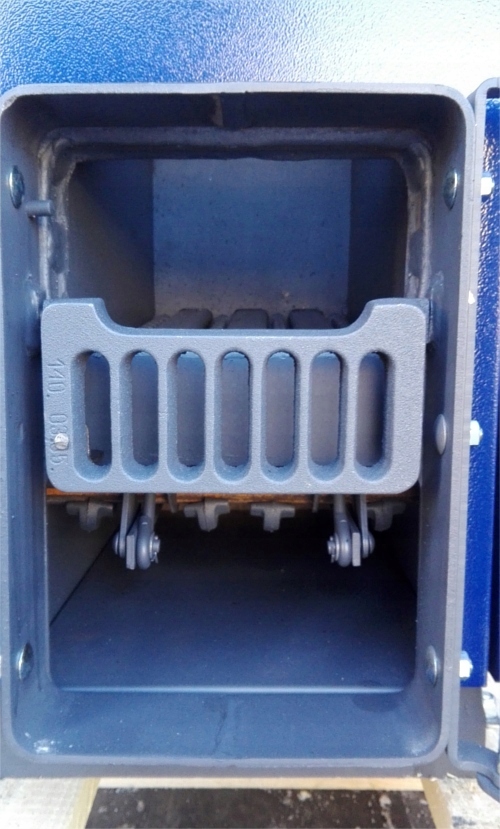

Ruszt wodny

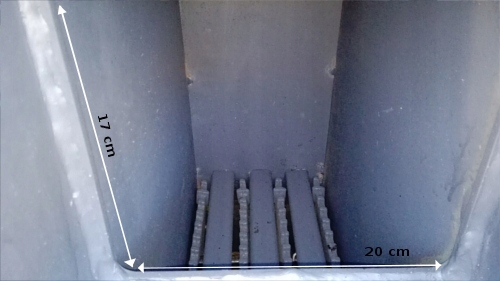

Rusztowiny wodne są wąsko osadzone co pozwala na spalanie nawet drobniejszego opału. Są dodatkowo doszczelnione rusztem żeliwnym ruchomym.

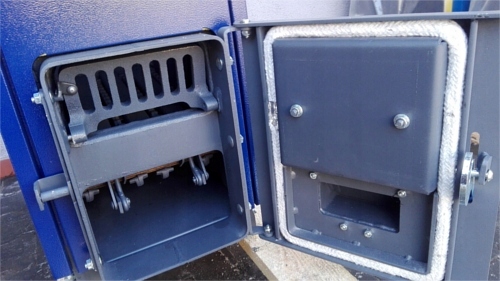

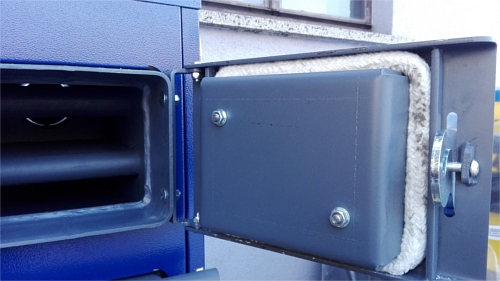

Drzwiczki kotła

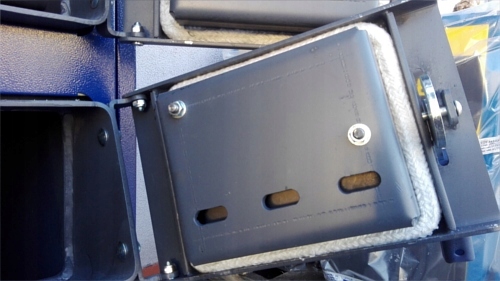

Drzwiczki kotła zostały dodatkowo zaizolowane przed utratą ciepła i uszczelnione specjalnym sznurem.

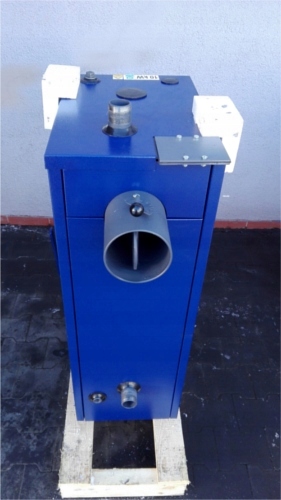

Czopuch kotła

Czopuch (wyprowadzenie spalin) jest wyposażony w przepustnicę do regulacji ciągu kominowego.

Wymaga przyłączy kominowych - rur okrągłych o średnicy 130 mm.

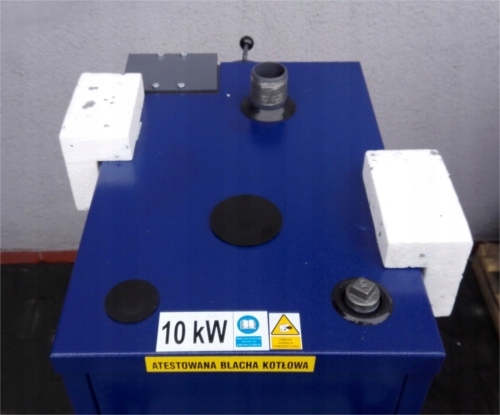

Króciec zasilania ma średnicę 1 1/2'' i jest wyprowadzony u góry kotła.

Króciec powrotu jest wyprowadzony z tyłu kotła i ma średnicę 1 1/2''.

Króciec spustu 1/2''.

Sterowanie kotłem

Kocioł jest fabrycznie przystosowany do jednoczesnego podłączenia miarkownika ciągu i zestawu nadmuchowego. Te elementy są dostępne za dopłatą, na osobnych aukcjach.

Króciec miarkownika ciągu ma średnicę 3/4'', znajduje się w prawym dolnym rogu kotła.

Wentylator montuje się pionowo od góry w lewym górnym rogu kotła.

Kocioł jest fabrycznie wyposażony w termometr, montuje się go w lewym dolnym rogu kotła.

Środkowa zaślepka widoczna na zdjęciu służy do montażu czujnika temperatury sterownika elektronicznego.

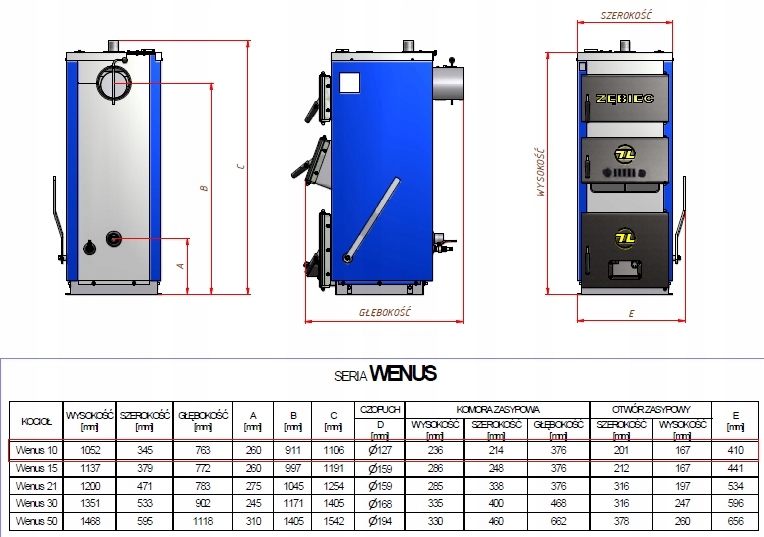

Wymiary kotła

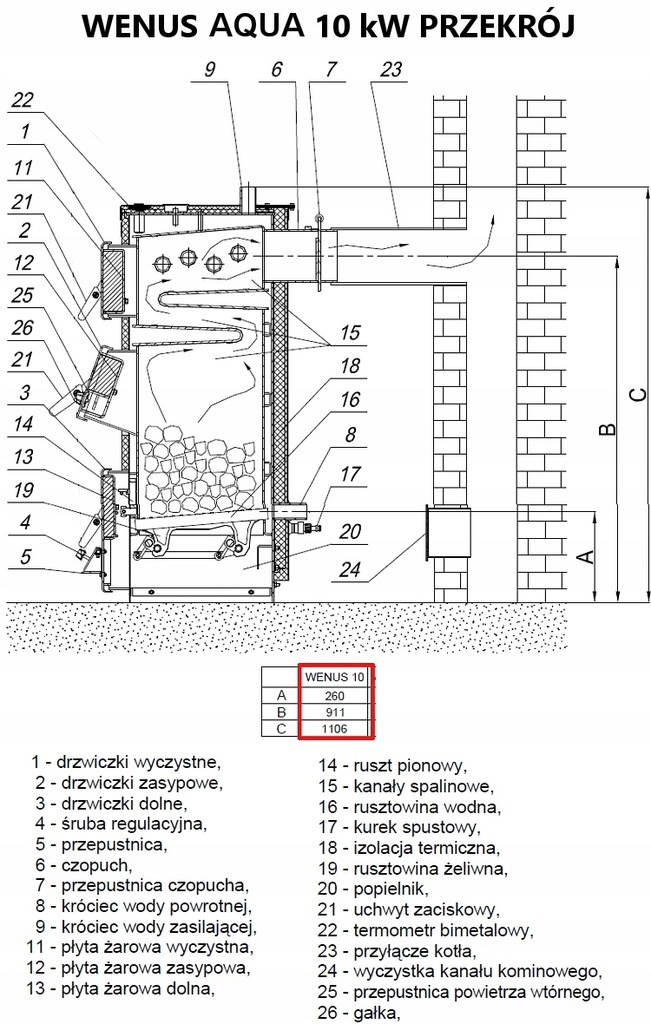

Schemat kotła

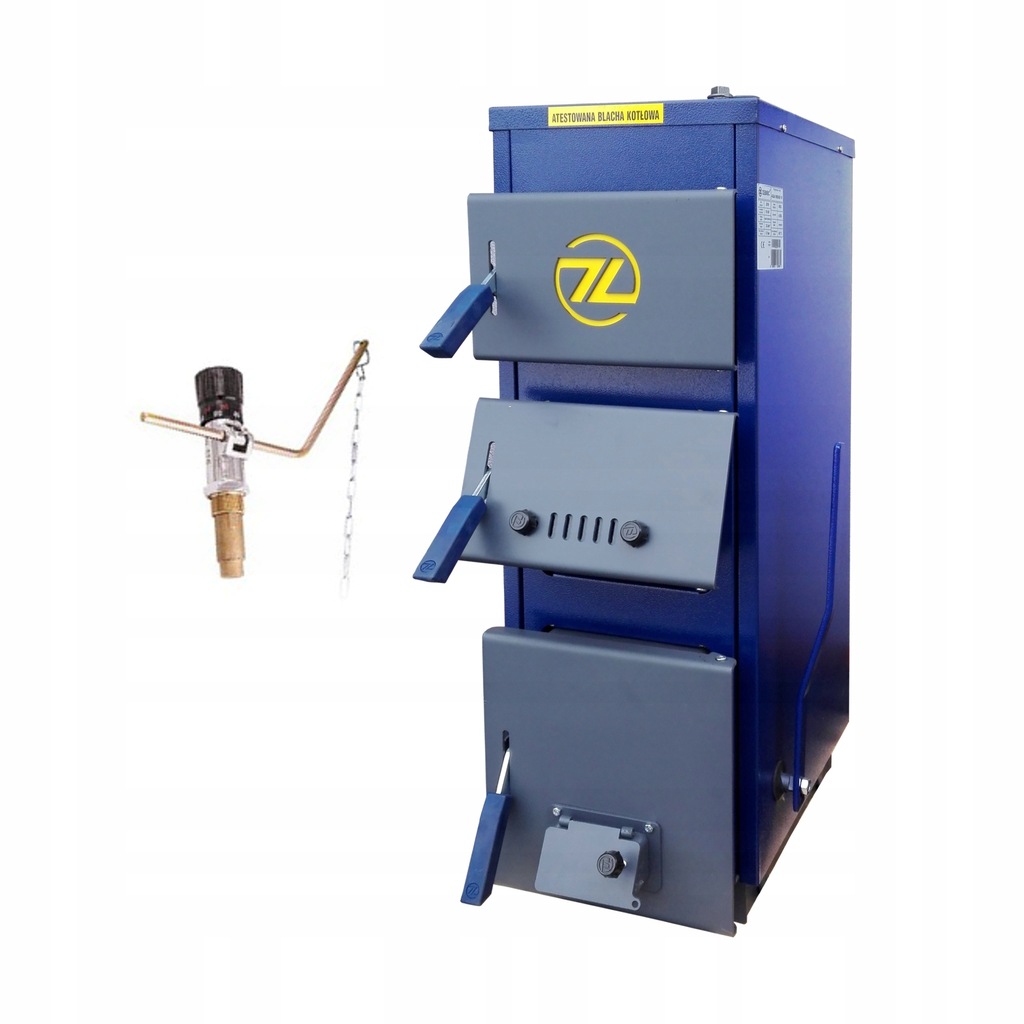

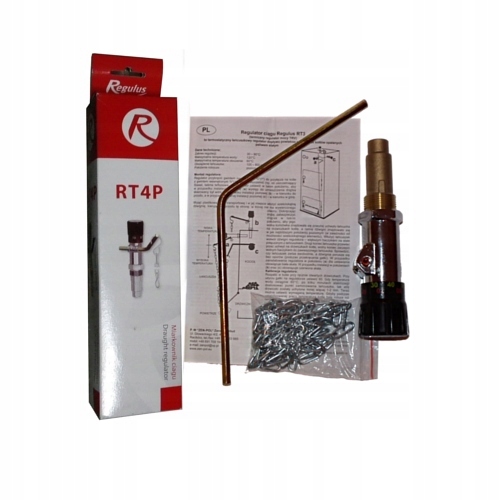

W zestawie z kotłem oferujemy miarkownik ciągu - czyli termostatyczny regulator ciągu kominowego który umożliwia ustawienie i regulację temperatury w kotle bez konieczności wykorzystywania energii elektrycznej.

Urządzenie jest proste i trwałe - głowica jest odporna na temperaturę i uszkodzenia mechaniczne. Obsługa jest nieskomplikowana.

Parametry:

- gwint 3/4'',

- długość łańcuszka: 130 cm,

- długość miarkownika 16 cm a poniżej gwintu 5 cm,

- zakres pracy: 30 - 100 °C,

- współpraca z wszystkimi typami kotłów zasypowych,

- położenie pracy dowolne,

- po zastosowaniu redukcji można montować miarkownik w kotłach z króćcem G 1/2''.
