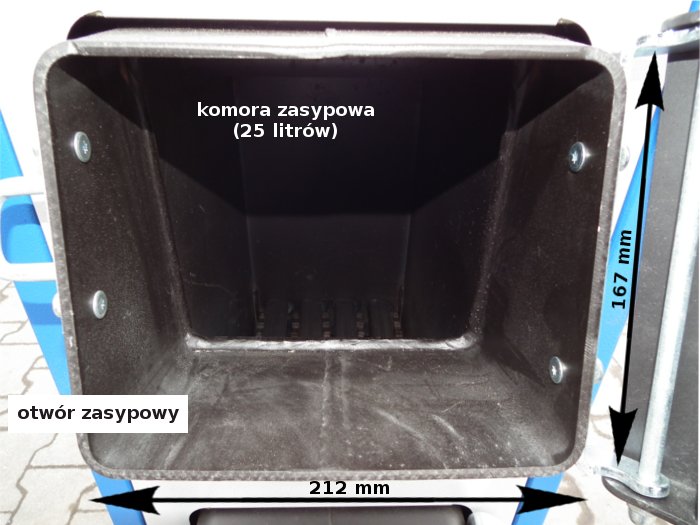

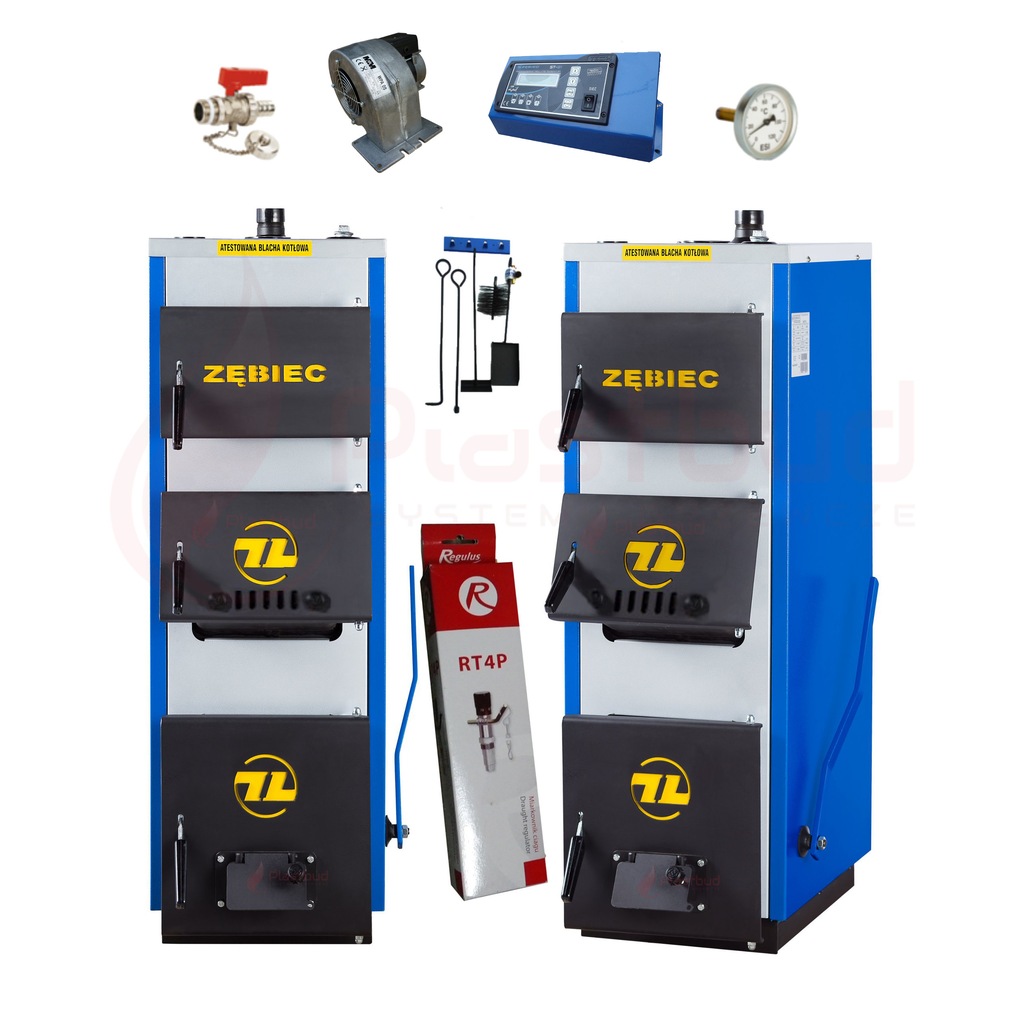

Wenus to najnowocześniej skonstruowany kocioł węglowy firmy Zębiec. Jest przeznaczony do spalania węgla, koksu i drewna.

Ma mocno rozbudowany wymiennik: nad komorą spalania znajdują się trzy półki wodne i rząd opłomek (rur) z wodą. Zapewnia to podwójny nawrót spalin i lepszy odbiór ciepła.

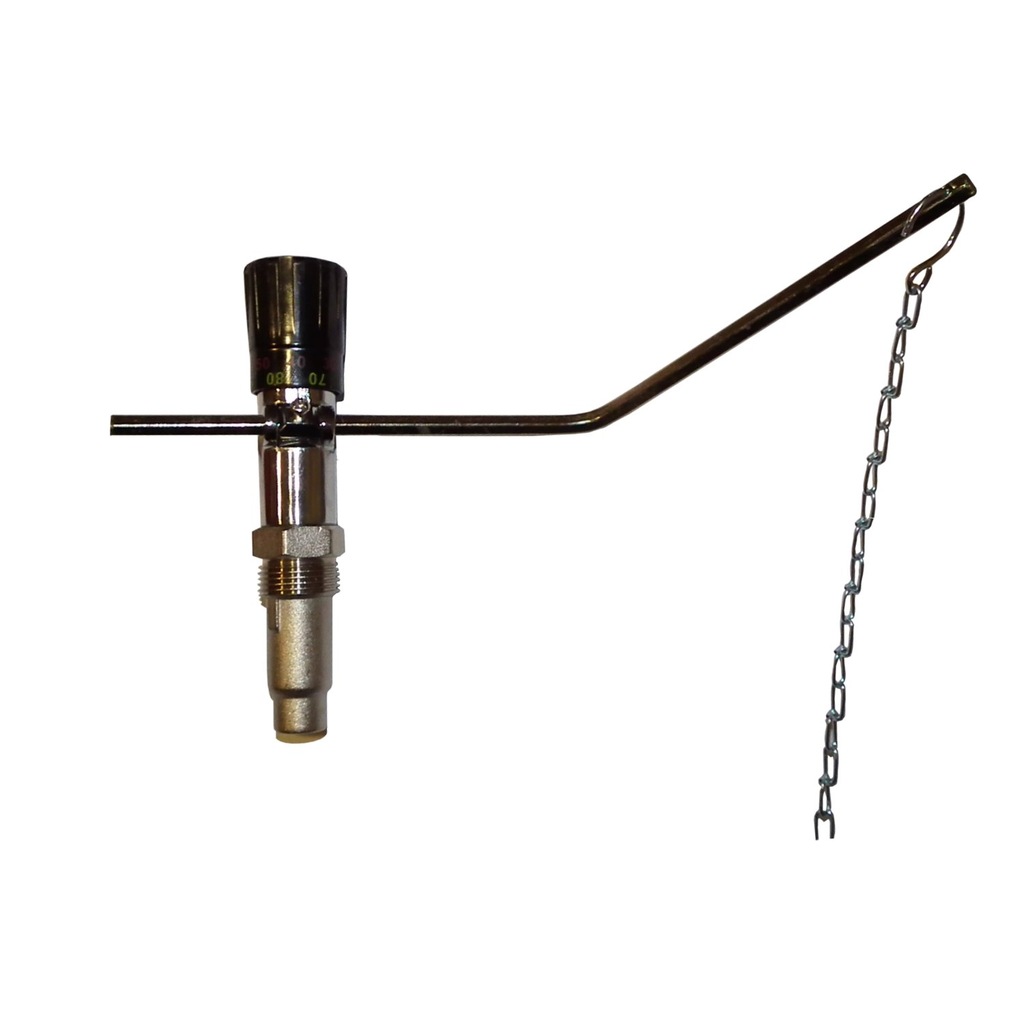

Kocioł jest wyposażony w miarkownik ciągu Regulus RT4P.

Instrukcja obsługi - Pobierz.

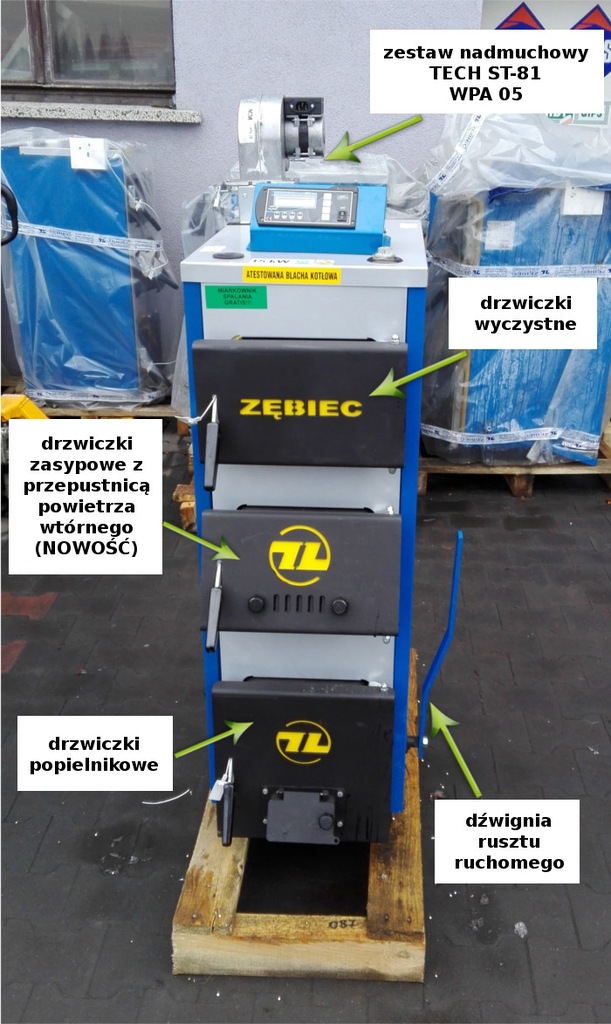

Wyposażenie fabryczne:

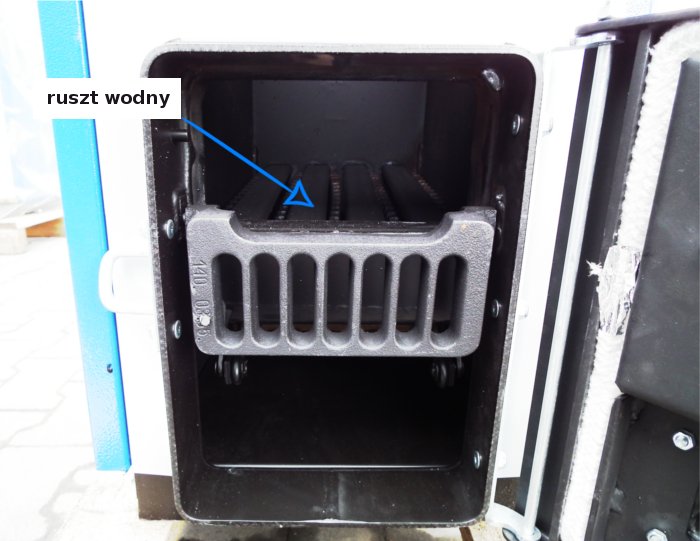

- stały ruszt wodny,

- ruchomy ruszt żeliwny napędzany dźwignią zamontowaną na prawym boku kotła,

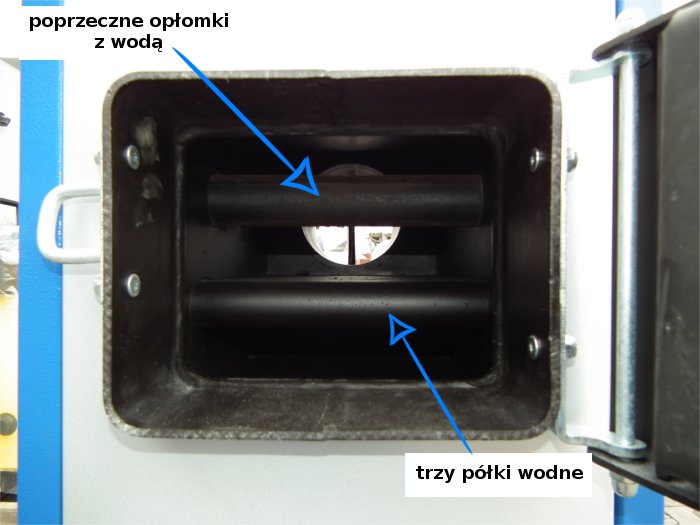

- trzy półki wodne oraz rząd opłomek wypełnionych wodą nad nimi,

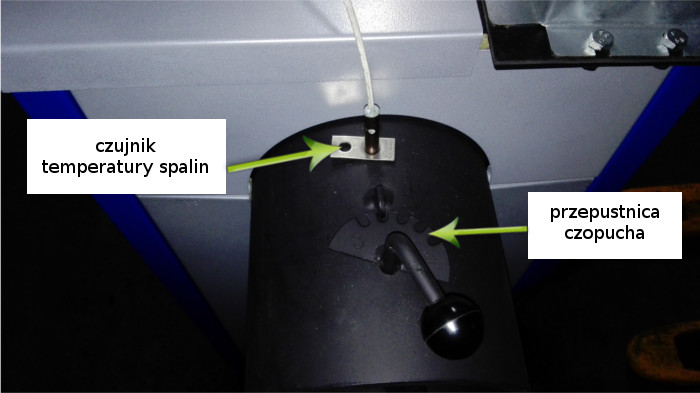

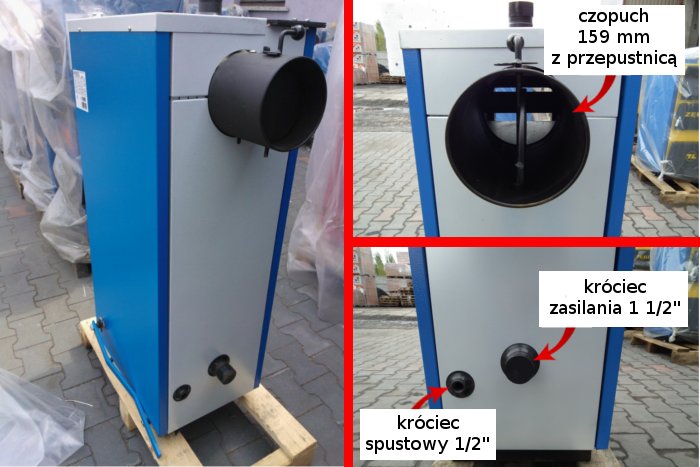

- czopuch ma zamontowaną przepustnicę do regulacji ciągu kominowego,

- przepustnica powietrza wtórnego w drzwiczkach zasypowych,

- drzwiczki stalowe z kasetami izolacyjnymi.

Zdjęcia są dostępne w galerii u góry strony.

Sprawność 82%.

Klasa czystości spalin: 3.

Grubość blachy wymiennika 5 i 6 mm - atestowana stal kotłowa P265GH.

Waga: 240 kg.

Producent: ZĘBIEC.

Wymiary podano w tabeli poniżej.

Gwarancja: 5 lat na szczelność wymiennika ciepła. 2 lata na pozostałe elementy i sprawne działanie kotła.

Wyposażenie dodatkowe:

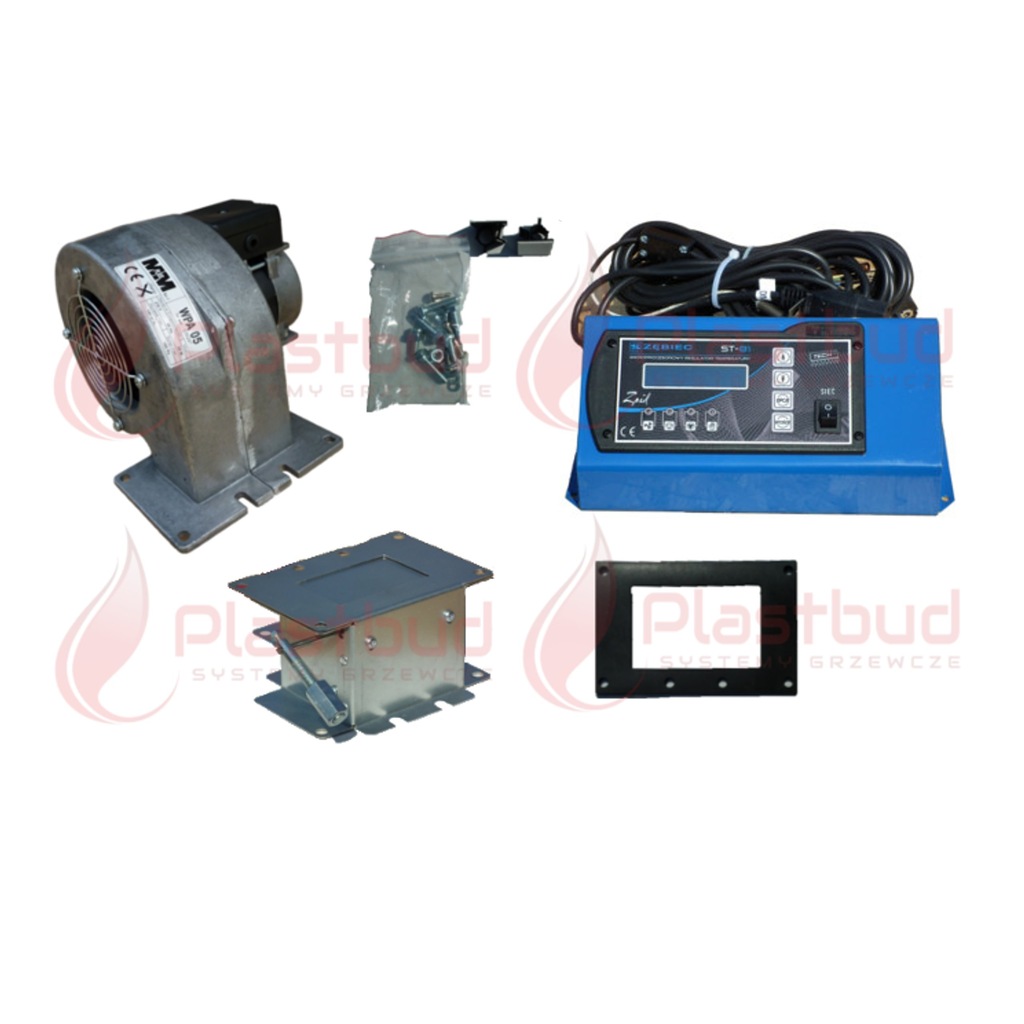

- zestaw nadmuchowy TECH ST81,

- miarkownik ciągu Regulus RT4P,

- termometr,

- zawór spustowy,

- komplet narzędzi z wieszakiem.


OBEJRZYJ FILM Z KOTŁEM

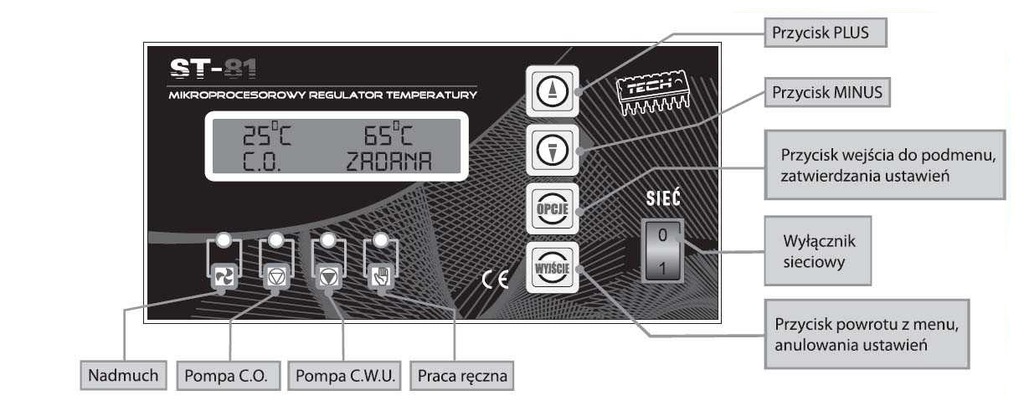

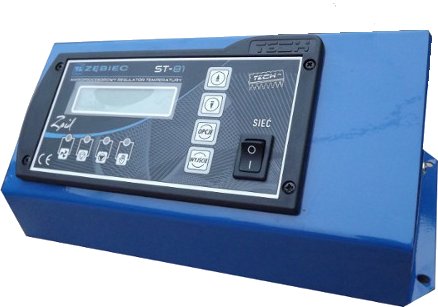

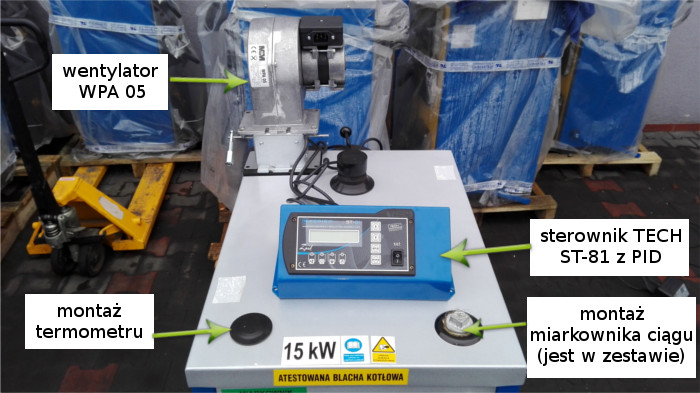

Mikroprocesorowy regulator temperatury TECH ST 81 z PID. Steruje dwoma pompami wody (c.o. i c.w.u.) i wentylatorem.

Jest wyposażony w funkcje:

- czujnik STB - zabezpieczenie przed zagotowaniem wody + dodatkowe zabezpieczenie przed przegrzaniem kotła,

- czujnik temperatury: c.o., bojlera i spalin,

- automatyczna kontrola poprawnego działania wszystkich czujników,

- cztery tryby pracy pomp: ogrzewanie domu, priorytet bojlera, pompy równoległe, tryb letni,

- zabezpieczenie przed zagotowaniem wody w bojlerze,

- pamięć ustawień - po zaniku napięcia ostatnie ustawienia przywracane są automatycznie,

- wybór rodzaju paliwa: drewno, węgiel, miał,

- obudowa odporna na zabrudzenia i drobne urazy mechaniczne.

Parametry:

- zakres regulacji temperatury 45 °C - 85 °C,

- zakres pomiaru temperatury 0 °C - 85 °C,

- praca w temperaturze otoczenia 10 °C - 50 °C,

- zabezpieczenie elektryczne: 2x 3,15 A.

- napięcie zasilania: ~230V / 50Hz,

- pobór mocy bez obciążeń: 5 W.

Zdjęcia są dostępne w galerii u góry strony

INSTRUKCJA

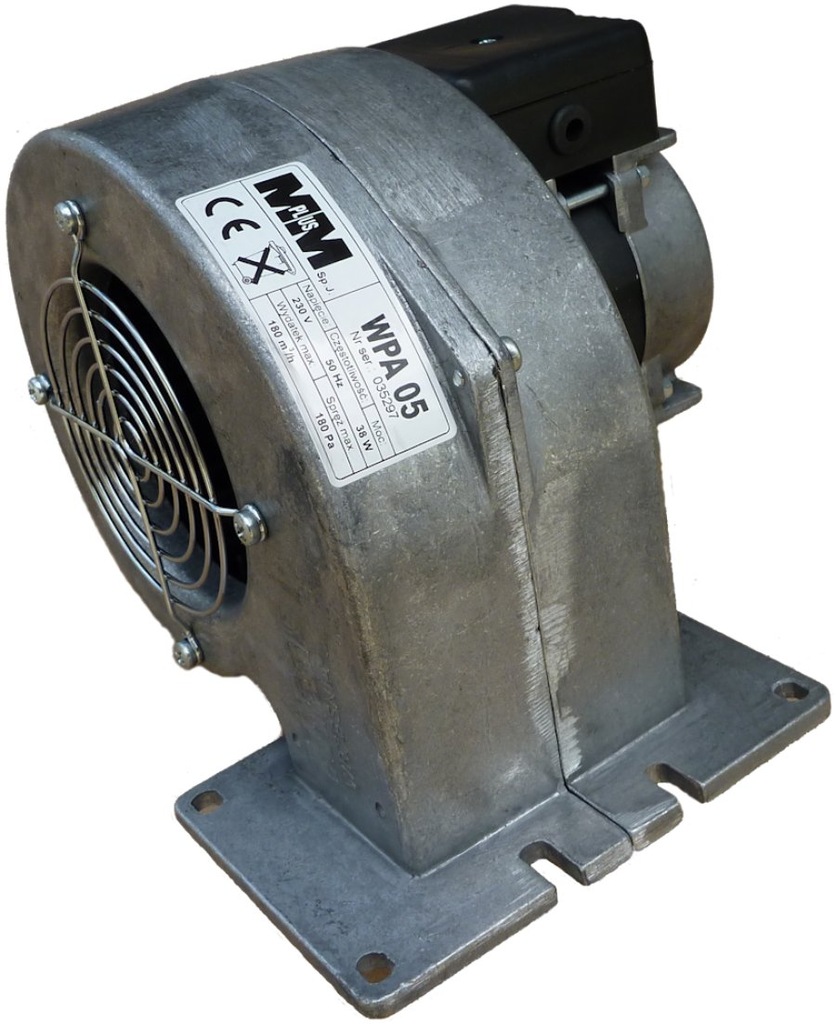

Wentylator nadmuchowy WPA 05 przeznaczony do nadmuchiwania powietrza w kotłach c.o.

Obudowa jest wykonana ze stali malowanej proszkowo.

Wentylator jest wyposażony w klapkę zabezpieczającą przed ciągiem wstecznym i kratkę zabezpieczającą przed dotknięciem wirnika.

Parametry:

- położenie pracy: dowolne,

- napięcie zasilania: ~230V / 50Hz,

- pobór mocy: 38 W,

- max. wydajność: 180 m3/h,

- max spiętrzenie 180 Pa,

- typ silnika SEG 45-2A,

- masa: 2,0 kg.

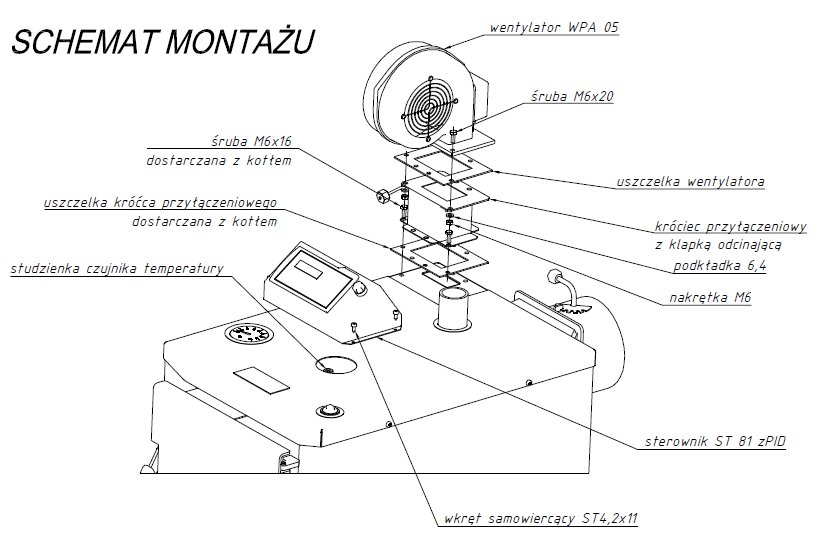

Wymiary podane na schemacie poniżej.

INSTRUKCJA
