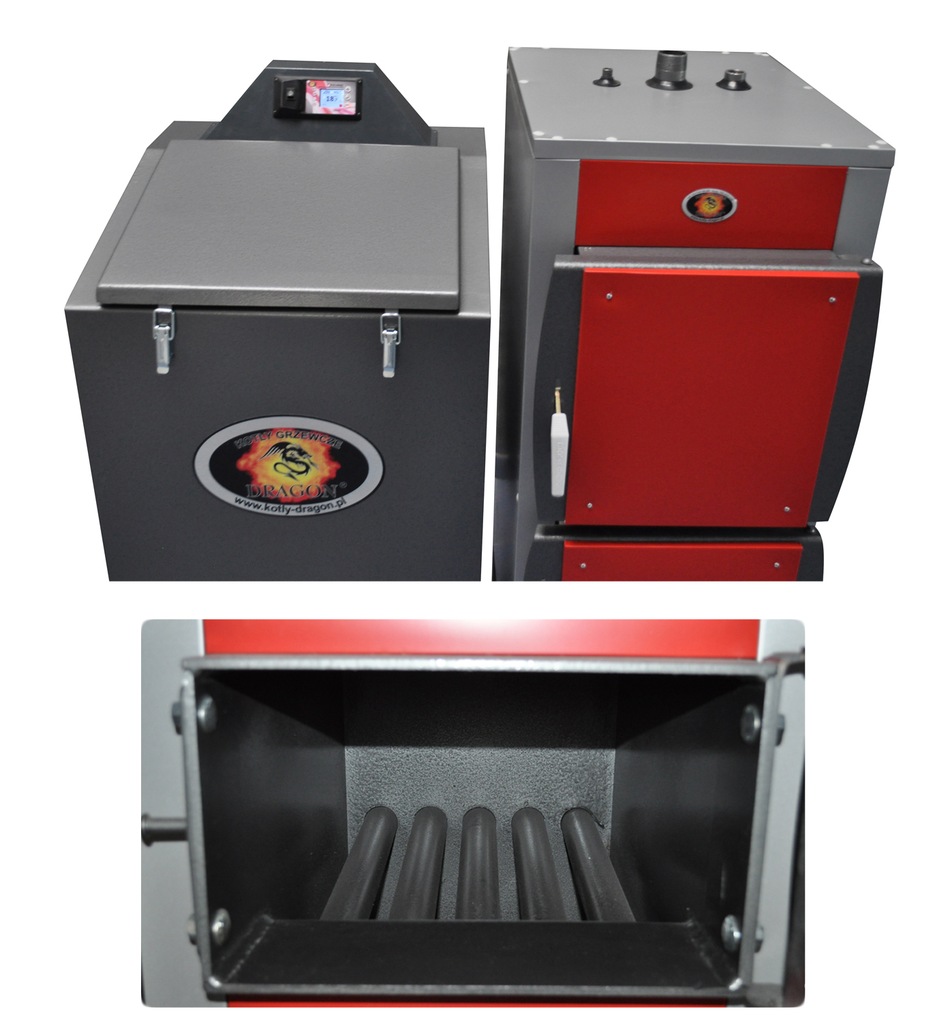

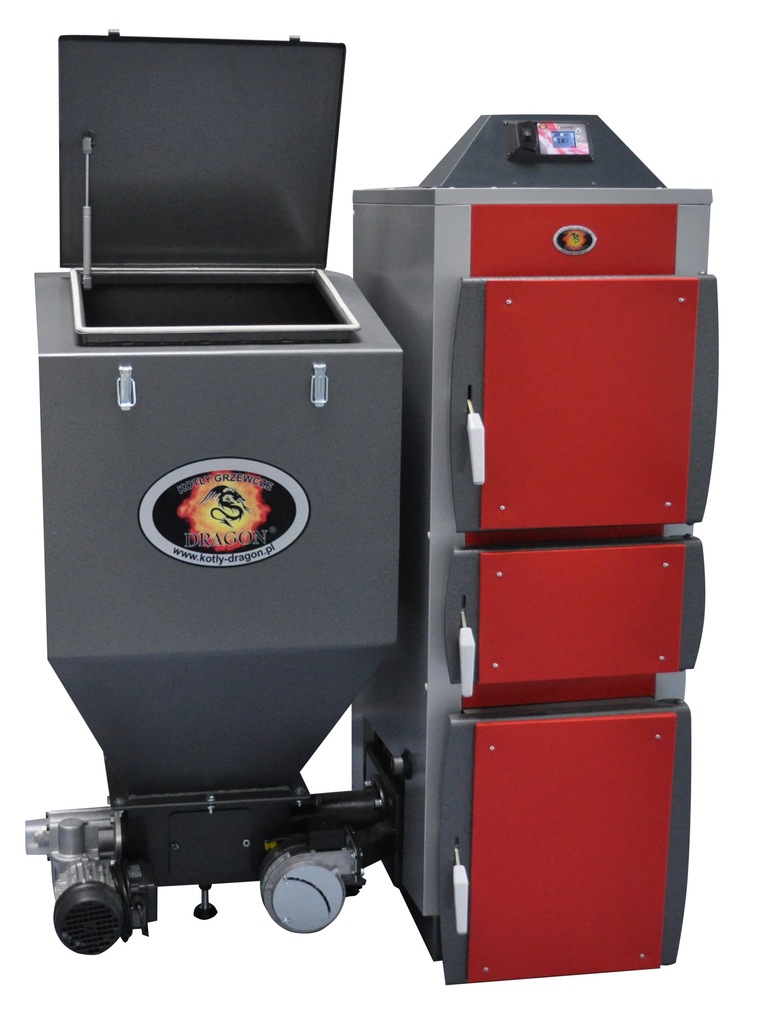

Kocioł z automatycznym podajnikiem ślimakowym DRAGON DUO

• Moc nominalna: 15 kW
• Moc minimalna: 3 kW
• Pojemność wodna: 52 l
• Powierzchnia grzewcza kotła: 1,5 m²
• Orientacyjna  powierzchnia ogrzewana*: 80 - 120 m²
• Średnica zasilania i powrotu: 40 DN
• Pojemność zbiornika opału: 200 (150 slim**)  kg
• Sprawność cieplna:  > 83 %
• Min. temp. powrotu: 55 °C
• Max.ciśnienie robocze: 1,0 bar
• Maksymalna temperatura wody: 90 °C
• Napięcie zasilania: 230V 50Hz
• Wymagany ciąg spalin: 18 Pa
• Wysokość komina min.: 4,5 m
• Średnica komina min.: Ø160 mm
• Wymiary czopucha: Ø160 mm
• Masa kotła: 320 kg
• Paliwo: Węgiel kamienny asortyment groszek energetyczny, typ 31 lub 31,1, uziarnienie 5-25mm, udział podziarna < 15%, RJ < 10, temp. Miękkn. Popiołu > 1150oC, wilgotność < 15%, zawartość popiołu < 10%, wartość opałowa 26 Mj/kg, siarka < 0,6%

* orientacyjna powierzchnia pomieszczeń ogrzewanych średnio i dobrze izolowanych dla h=250cm

** slim – krótki podajnik, zwężony zbiornik

Automatyczne kotły grzewcze DRAGON-DUO z wielopaliwowym podajnikiem ślimakowym charakteryzują się wysoką sprawnością energetyczną i czystością spalania węgla kamiennego, tzw. eko-groszku.

Pojemność zbiornika opału wystarcza nawet na 4 - 10 dni pracy kotła w zależności od zapotrzebowania na ciepło, temperatury zewnętrznej, wielkości budynku, jego ocieplenia oraz kaloryczności opału.

Każdy kocioł z podajnikiem retortowym wyposażony jest w dodatkowe palenisko awaryjne z rusztem wodnym (standard) lub żeliwnym (za dopłatą +200zł, ruszt żeliwny dostępny na innej naszej aukcji), na którym można spalać węgiel kamienny, drewno, brykiety itd.

Wszystkie kotły DRAGON-DUO z podajnikiem automatycznym wyposażone są w specjalne palniki wielopaliwowe, które spalają oprócz eko-groszku również paliwa o podwyższonej spiekalności (np.miał węglowy), pellety oraz mieszanki ze zbożem (np. miał z owsem).

Umożliwia to nowatorska budowa palnika, w którym zastosowano:

• przeciwbieżny zwój ślimaka
• kwadratowe palenisko
• szeroki wlot opału
• wyjście na zawór termiczny, tzw. Strażak (dostępny na innej naszej aukcji, dopłata 300 zł)
• wyeliminowanie kolana w retorcie
• specjalny system napowietrzania paleniska

Obsługa kotła DRAGON DUO ogranicza się do okresowego usunięcia popiołu oraz załadunku opału do zasobnika. Automatyka umożliwia oprócz ogrzewania budynku zimą również podgrzewanie zbiornika C.W.U. latem.

W standardzie kocioł wyposażony jest w:

1. palnik wielopaliwowy spalający eko-groszek, miał węglowy oraz pellety, posiadający elektroniczne zabezpieczenie S.O.S. - ,,inteligentną zawleczkę'' oraz niemiecki motoreduktor BHF z biegiem wstecznym i ślimak ze stali nierdzewnej INOX 8 mm!
2. inteligentny sterownik TALOS PID, który automatycznie dobiera parametry kotła, obsługuje pompy C.O., C.W.U. i termostat pokojowy.

Kocioł można wyposażyć w palnik typu "Brucer" - całkowicie wykonany z żeliwa (żeliwny ślimak oraz obudowa palnika) - w cenie kotła.

PRODUKT POLSKI!

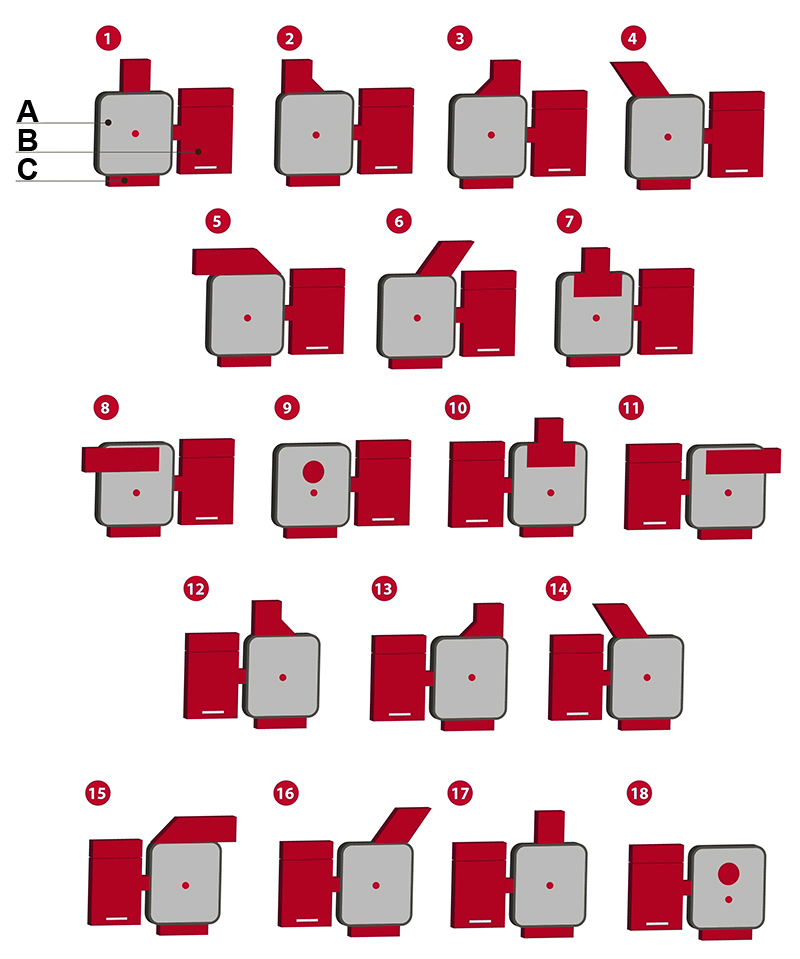

Usytuowanie czopucha/drzwiczek:

A: Kocioł

B: Zasobnik

C: Drzwiczki

Istnieje możliwość dokonania wyboru:

• strony umiejscowienia podajnika opału (podajnik z lewej lub prawej strony)
• średnicy i umiejscowienia króćcy zasilania i powrotu
• czopucha o przekroju kwadratowym lub okrągłym
• wylotu spalin np. czopuch skierowany w lewo lub w prawo, wylot górny itd. (standard nr 1 i 17, pozostałe konfiguracje za dopłatą +200zł dostępne na innej naszej aukcji)
• doposażenia kotła w dodatkowe kolano lub przedłużkę na czopuch

Stosowany rodzaj opału:

Palenisko automatyczne:

1. eko-groszek, groszek
2. miał węglowy
3. mieszanka miał-owies
4. pellet

Palenisko awaryjne:

• A: węgiel kamienny
• B: drewno
• C: brykiet

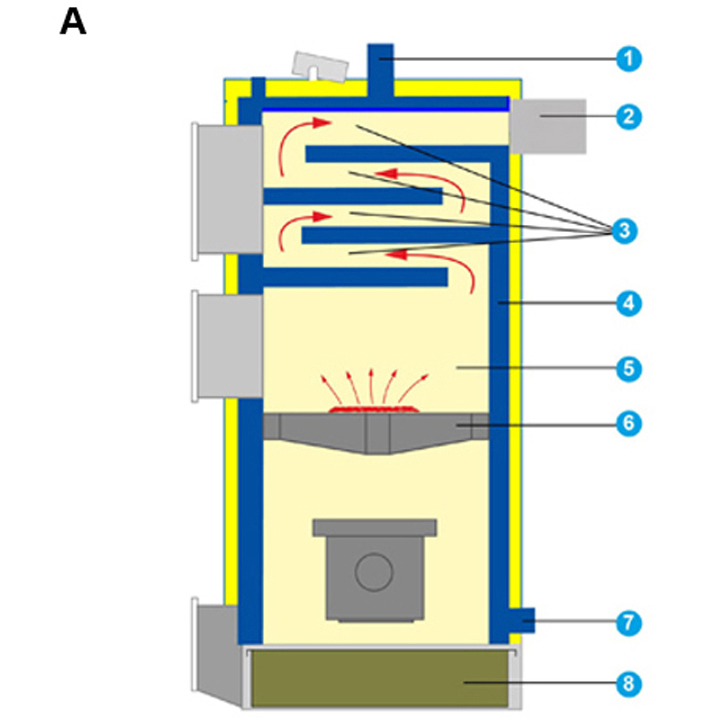

Przekrój kotła:

A

1. Króciec zasilania
2. Czopuch
3. Kanały konwekcyjne (spalinowe)
4. Płaszcz wodny
5. Palenisko awaryjne
6. Ruszt awaryjny (żeliwny lub wodny)
7. Króciec powrotu
8. Pojemnik na popiół

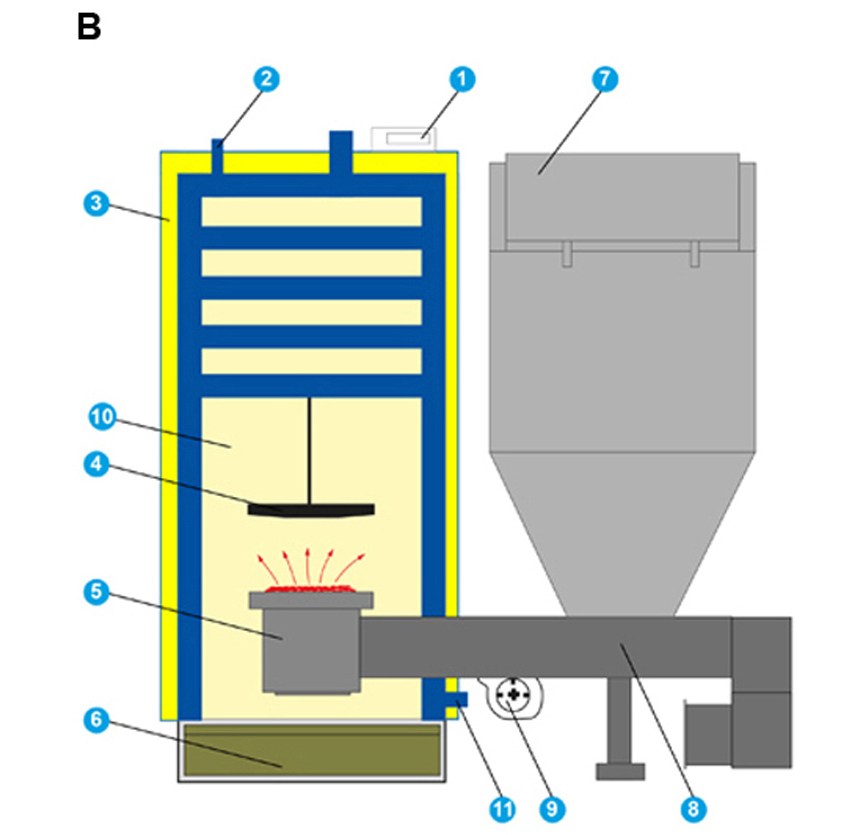

B

1. Regulator mikroprocesorowy
2. Mufa termomanometru
3. Izolacja kotła
4. Deflektor
5. Palnik retorowy
6. Popielnik
7. Zbiornik opału
8. Podajnik ślimakowy
9. Wentylator
10. Komora paleniskowa
11. Mufa spustowa

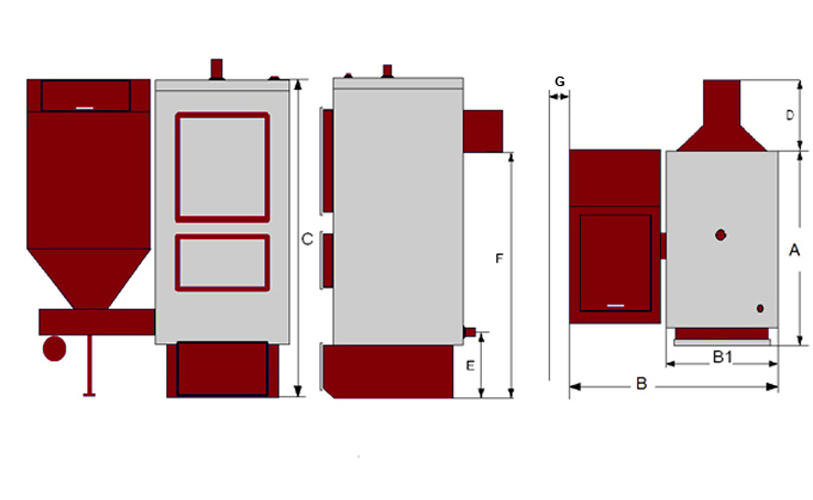

Wymiary kotła:

• A Głębokość: 600mm
• B Szerokość zestawu: 1200(1040 slim**)mm
• B1 Szerokość kotła: 500mm
• C Wysokość: 1150mm
• D Długość czopucha: 270mm
• E Wysokość do osi rury powrotu:  370mm
• F Wysokość do spodu czopucha: 930mm
• G Minimalna odległość: 20cm
• Wymiary otworu zasypowego: 210 x 350mm

* wymiary dotyczą kotła w wersji z rusztem żeliwnym

** slim – krótki podajnik, zwężony zbiornik

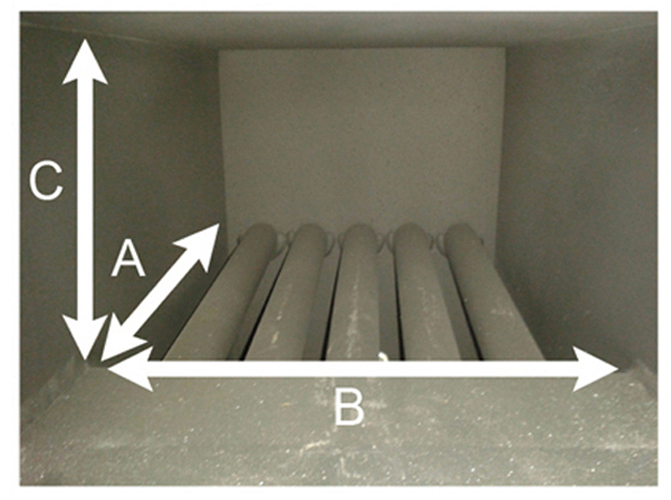

Wymiary paleniska awaryjnego:

• A: 35 cm
• B: 35 cm
• C: 23 cm

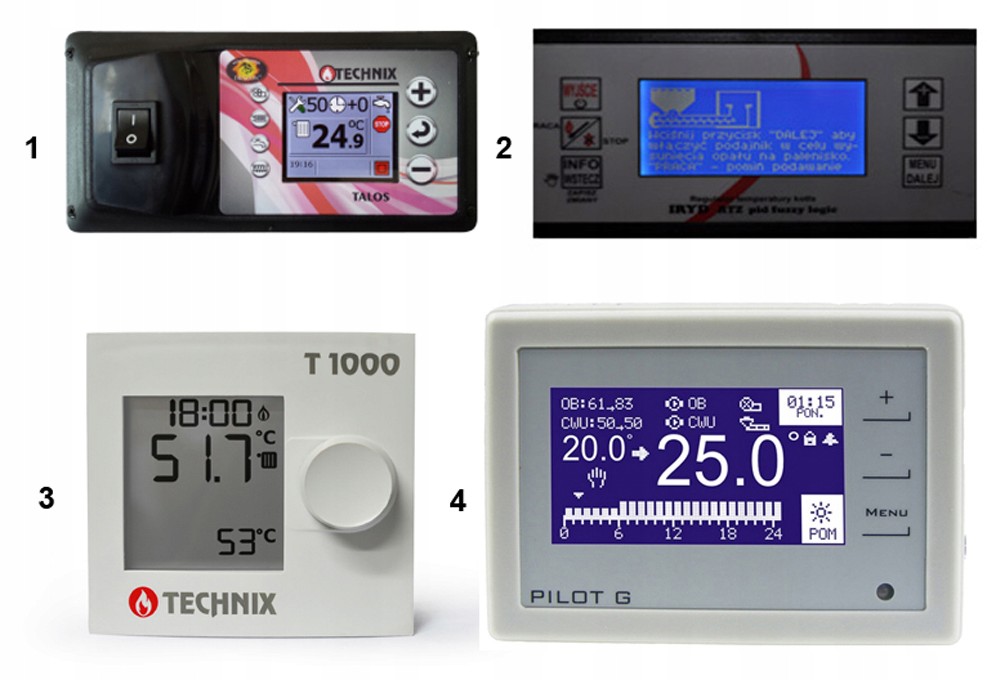

Sterowniki:

1.

REGULATOR TALOS PID (sterownik standardowy):

Regulator adaptacyjny TALOS PID przeznaczony jest do sterowania pracą kotła CO wyposażonego w podajnik tłokowy lub ślimakowy.

Oprócz wymienionych typów podajników steruje:

• płynną mocą dmuchawy,
• załączaniem pompy obiegowej CO,
• sterowaniem pompy CWU

TALOS PID steruje niezależnie dwoma procesami:

• regulacją temperatury z płynną modulacją mocy
• regulacją procesu spalania

Automatyczna kontrola dawki (Automatic Dose Control) Unikalne oprogramowanie umożliwia spalanie różnych gatunków węgla bez konieczności zmiany nastaw podawania paliwa, siły nadmuchu, pauzy, krotności itd. Regulator sam dobiera optymalne parametry pracy kotła! Sterownik może również zostać przełączony w tryb ręcznego dobierania parametrów przez użytkownika, stając się klasycznym sterownikiem dwustanowym.

Zalety i korzyści z zastosowania sterownika TALOS PID:

• ekonomia: oszczędność paliwa,
• ekologia: niski poziom pyłów i gazów szkodliwych dla środowiska, niska temperatura spalin,
• dłuższa żywotność wymiennika, – brak efektu kondensacji wody w komorach wymiennika.

Funkcje sterownika TALOS PID:

• współpraca z termostatem pokojowym działającym na zasadzie styku zwarty/rozwarty,
• sterownik posiada również nastawy stref czasowych dobowych (24strefy) i tygodniowych dla temperatury na kotle i bojlerze,
• możliwość aktualizacji softu -wyjście USB,
• wizualizacja pracy c.o..i c.w.u. poprzez rysowanie wykresów temperatur,
• obliczanie dobowego zużycia opału do 5 dni wstecz,
• podgląd temperatur wszystkich czujników,
• funkcja przeciwzamarzania,
• podwójne zabezpieczenie wyjść prądowych,
• priorytet c.w.u.
• tryb letni.

2.

REGULATOR IRYD PID RTZ (dostępny na innej naszej aukcji, dopłata 300 zł):

IRYD RTZ jest regulatorem przeznaczonym do kontroli pracy kotła CO z podajnikiem ślimakowym lub tłokowym (z czujnikiem położenia podajnika). Regulator steruje rozbudowaną instalacją grzewczą. Specjalnie zaprojektowane menu umożliwia stopniowe uaktywnianie kolejnych funkcji oraz możliwości regulatora.

IRYD RTZ steruje:

• dmuchawą
• podajnikiem
• pompą obiegową CO,
• pompą ładującą zasobnik CWU
• drugim obiegiem grzewczym - pompą mieszacza lub pompą instalacji podłogowej
• siłownikiem zaworu mieszającego
• pompą cyrkulacyjną, która może być używana w obiegu cyrkulacji CWU lub cyrkulacji CO

IRYD RTZ :

• duży czytelny wyświetlacz graficzny
• możliwość podłączenie dwóch niezależnych sterowań dwoma obiegami z pomieszczenia za pomocą PILOT R lub termostatu pokojowego
• tryby pracy pomp: lato, zima, priorytet CWU, brak CWU
• sterowanie czasowe obiegów CO, CWU, drugiego obiegu np. mieszacza, pompy cyrkulacyjnej
• pogodowe sterowanie obiegiem CO i drugim obiegiem grzewczym np. mieszaczem
• 5 zestawów parametrów pomiędzy, którymi można przełączać się podczas użytkowania regulatora

Temperatura kotła może być sterowana czasowo, pogodowo, skorygowana przez czujnik temperatury pomieszczenia.

Temperatura obiegu mieszacza może być sterowana czasowo, pogodowo, skorygowana przez czujnik temperatury pomieszczenia.

Temperatura zasobnika CWU może być sterowana czasowo.

Praca pompy cyrkulacyjnej może być sterowana czasowo.

3.

REGULATOR T1000 (dostępny na innej naszej aukcji, dopłata 200 zł):

Regulator pokojowy T1000 dedykowany jest do sterownika TALOS i EOS.

Zalety regulatora:

• zdalne sterowanie stanu kotła
• oszczędność energii
• obsługa stref czasowych
• nastawianie temperatury C.O. i C.W.U.
• duży wyświetlacz
• informacje alarmowe dotyczące kotła:
• awaria czujnika temperatury
• awaria czujnika ślimaka
• zbyt wysoka temperatura C.O. lub C.W.U.
• brak paliwa

4.

REGULATOR PILOT G (dostępny na innej naszej aukcji, dopłata 160 zł):

PILOT G zwiększa komfort obsługi regulatorów firmy PPHU „ProND” wyposażonych w gniazdo RJ12. Umożliwia transmisję w standardzie do 50 metrów (przy zastosowaniu zewnętrznego zasilacza transmisja do 200metrów). Współpracuje tylko z regulatorami firmy PPHU „ProND” z gniazdem RJ12.

PILOT G w zależności od tego do jakiego regulatora został podłączony wyświetla:

• temperaturę kotła lub obiegu grzewczego (wyświetla temperaturę kotła/ temperaturę obiegu grzewczego, do którego jest podłączony np. obieg mieszacza, instalacji do podłogówki)
• temperaturę pomieszczenia,
• stan dmuchawy, pompy obiegowej w danym obiegu, pompy ładującej zasobnik C.W.U., podajnika.

PILOT G alarmuje sygnałem dźwiękowym w momentach krytycznych:

• kocioł wygasa (stan wstrzymania); temperatura kotła jest za wysoka.
• temperatura kotła przekracza 100 °C; temperatura kotła jest niższa niż 0 °C.

PILOT G posiada dwa tryby pracy:

• sterowanie temperaturą kotła albo obiegu grzewczego w zależności pod jakie wyjście i pod jaki regulator został podłączony,
• sterowanie temperaturą pomieszczenia w którym PILOT G został zainstalowany.

PILOT G podłączony do regulatora kotła C.O. sterującego praca pomp i/lub dmuchawy, umożliwia podgląd i zmianę temperatury kotła lub mierzy i stabilizuje temperaturę w miejscu zainstalowania, wyświetla stany dmuchawy, pompy obiegu i pompy ładującej zasobnik C.W.U. (jeśli regulator wyposażony jest w wyjście do podłączenia pompy ładującej zasobnik C.W.U.).

Palniki (do wyboru jeden w cenie kotła):

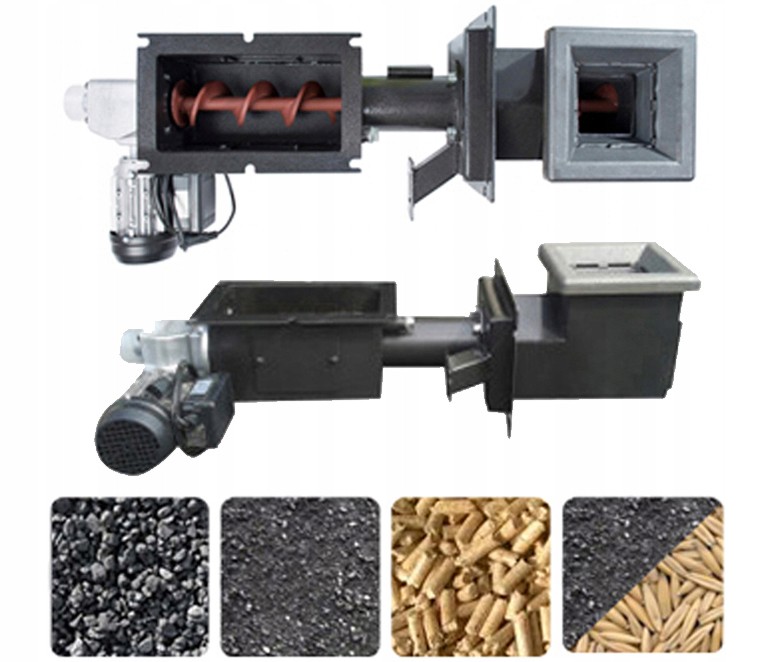

1. PALNIK WIELOPALIWOWY Z BIEGIEM WSTECZNYM I INTELIGENTNĄ ZAWLECZKĄ S.O.S (palnik standardowy):

Wielopaliwowy palnik posiada charakterystyczne kwadratowe palenisko, ślimak ze zwojem przeciwbieżnym (tzw. przeciwzwój), dwupoziomowy system napowietrzania oraz szeroki wlot opału ze zbiornika. Rozwiązania te pozwoliły na stosowanie oprócz eko-groszku również paliw „trudnych”: spiekające się groszki, groszki węgla brunatnego oraz miały węglowe. Oprócz paliw węglowych można stosować również biomasę np. pellety, zboża.

Stosowany rodzaj opału:

• eko-groszek, groszek, miał węglowy, pellet mieszanka miał-owies

Zalety palnika wielopaliwowego:

• palnik stalowo -żeliwny
• palenisko wykonane z żeliwa najwyższej jakości

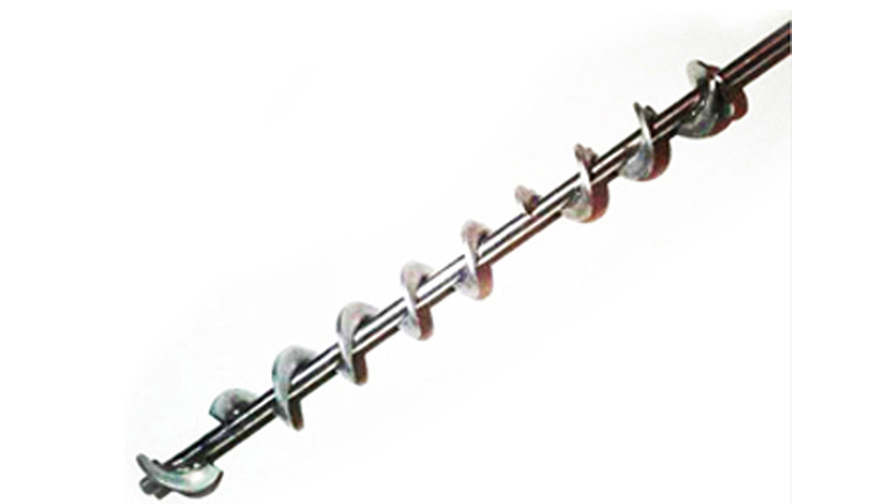

• ślimak ze stali nierdzewnej INOX 8 mm! w standardzie do 50kw z GWARANCJĄ!
• BRAK zrywającej się zawleczki
• nowość!!! System Ochrony Silnika S.O.S. (inteligentna zawleczka) z alarmem dźwiękowym
• uzwojenie wsteczne (przeciwzwój)
• bieg wsteczny
• szeroki wlot opału ze zbiornika
• średnica opalu do 32mm
• dwurzędowy system napowietrzania pierwotnego i wtórnego
• niemiecki motoreduktor firmy BHF Gmbh

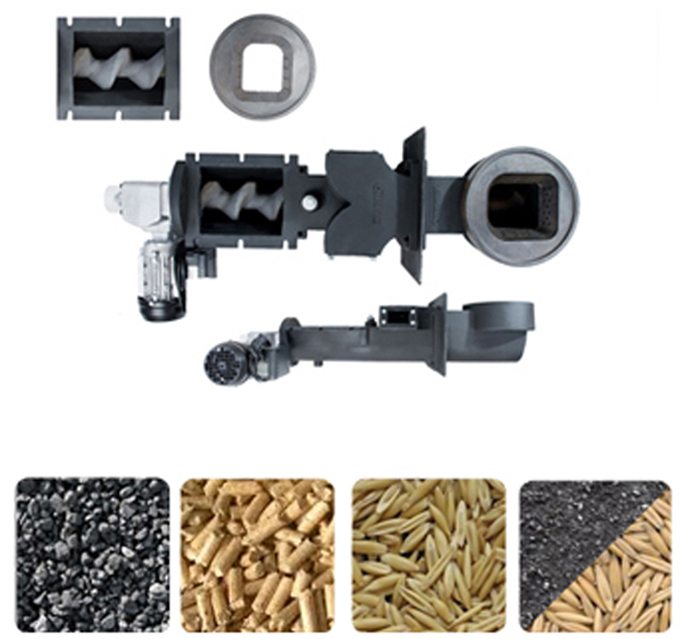

2. PALNIK ŻELIWNY III GENERACJI Z BIEGIEM WSTECZNYM I INTELIGENTNĄ ZAWLECZKĄ S.O.S.

Żeliwny palnik najnowszej III generacji jest rozwiązaniem pozwalającym na stosowanie szerokiej gamy paliw. Paliwem zasadniczym jest węgiel w granulacji 0-32mm (ekogroszki, groszki,groszki węgla brunatnego ). Palnik umożliwia współspalanie bio-paliw, takich jak pellety i owies.

Podajnik wykonany jest całkowicie z żeliwa, natomiast ślimak wykonany jest z żeliwa sferoidalnego. Wpływa to na zwiększenie odporności na korozję. Ma to ogromne znaczenie przy użytkowaniu miału, który nie występuje w stanie suchym (miał węglowy zawiera siarkę, która z wilgocią zwiększa korozję). Zastosowanie żeliwa wpływa na zmniejszenie głośności pracy podajnika i wykazuje mniejszą tendencję do przekazywania drgań na pozostałe elementy kotła. Żeliwo jest niewrażliwe na deformacje spowodowane temperaturą, co ma znaczenie w przypadku ślimaka, który podczas obniżenia paliwa w palenisku mocno się nagrzewa.

Stosowany rodzaj opału:

• eko-groszek, groszek, pellet, mieszanka, miał-owies, owies

Zalety palnika żeliwnego;

• palnik w całości wykonany z najwyższej jakości żeliwa
• nowy kąt uzwojenia 90° gwarantujący mniejsze wycieranie podajnika i lepszy transport opału
• grubość zwoju ślimaka aż 40mm!
• uzwojenie o zmiennej geometrii
• brak zrywającej się zawleczki
• nowość!!! System Ochrony Silnika S.O.S. (inteligentna zawleczka) z alarmem dźwiękowym
• uzwojenie wsteczne (przeciwzwój)
• bieg wsteczny
• palnik rozkręcany w połowie
• średnica opalu do 31mm
• niemiecki motoreduktor firmy BHF Gmbh
• tuleja łożyskująca końcówkę ślimaka

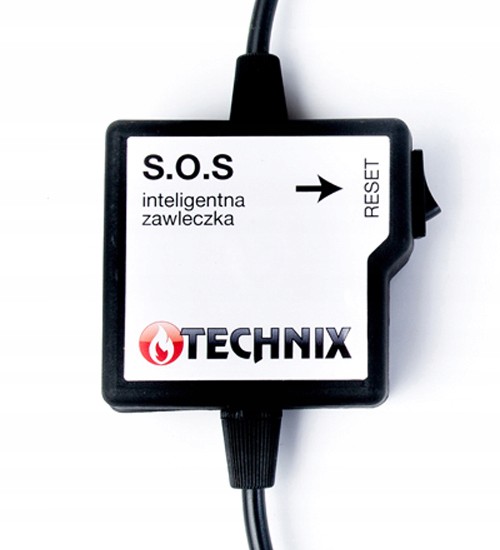

INTELIGENTNA ZAWLECZKA S.O.S

TO JUŻ KONIEC ZRYWAJĄCYCH SIĘ ZAWLECZEK ORAZ PRZEGRZEWANIA SILNIKÓW W ZABEZPIECZENIACH NA KLIN!!!

Moduł elektroniczny S.O.S. zapobiega zbyt dużemu wzrostowi przeciążenia, przegrzania silnika oraz reduktora. Nie dopuszcza również do zerwania zawleczki podczas zablokowania podajnika. Zaistniałe zdarzenie alarmuje sygnałem dźwiękowym.
