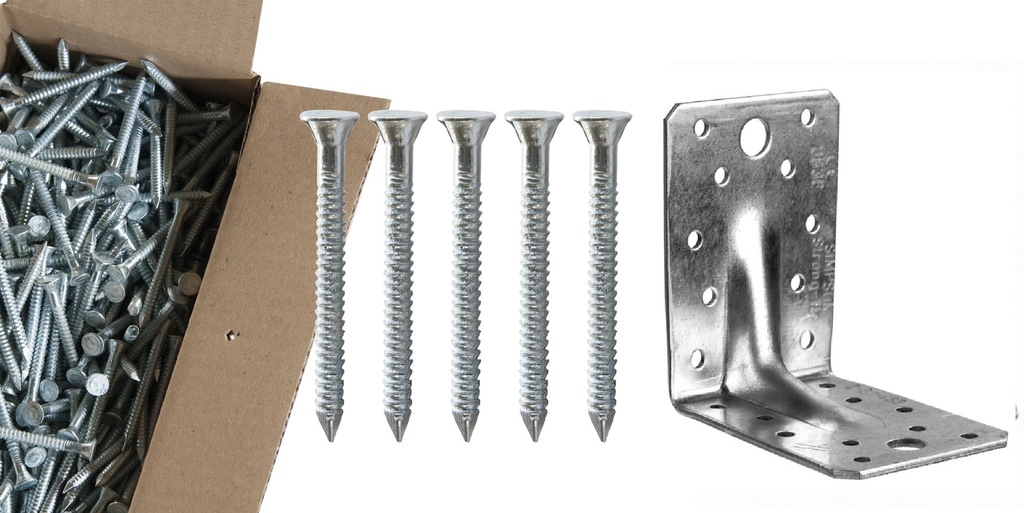

ZŁĄCZE KĄTOWE WZMOCNIONE - KĄTOWNIK ŁĄCZNIK CIESIELSKI 300 szt.

+ KARTON GWOŹDZI CIESIELSKICH DO WYBORU

kod produktu: ABR 90

Złącze produkcji SIMPSON STRONG-TIE lidera złączy do drewna.

W CENIE: 5 kg gwoździ anchor 4,0 pierścieniowych, ocynkowanych 12 mikronów

Wybierz długość gwoździ:

- 40mm, 50mm lub 60 mm

kod produktu:

GLUZANCH4040RG12

GLUZANCH4050RG12

GLUZANCH4060RG12

Zastosowanie:

Kątowniki z klasycznej serii ABR są najpopularniejszymi złączami kątowymi na rynku. Złącza  kątowe  ABR  ze  wzmocnieniem  osiągają  dużą  sztywność  i  wytrzymałość  dzięki  wytłoczonym żebrom.

Nadają się szczególnie do połączeń, które muszą przenosić duże siły np. przy połączeniach krokwi do murłaty. Dzięki układowi otworów na gwoździe zaprojektowanemu przez inżynierów z działu badań i rozwoju kątowniki ABR uzyskują nie tylko duże nośności na siły ścinające, ale także na siły podrywające.

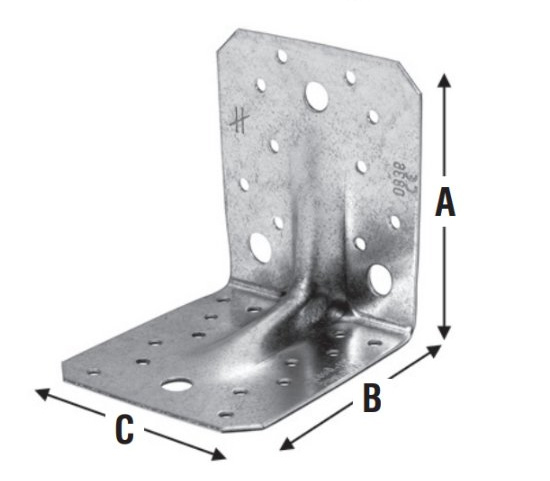

WYMIARY ABR90

A:90mm B:90mm C:65mm Grubość:2,5mm

Materiał:

Stal ocynkowana ogniowo metodą Sendzimira S250GD + Z  275 g/m2  (20 µm)

Mocowanie:

Poszczególne złącza kątowe posiadają własne schematy rozmieszczenia gwoździ. W przypadku braku informacji, przyjmuje się, iż ich mocowanie następuje przy wykorzystaniu wszystkich otworów.

MOCOWANIE DO DREWNA:

Otwory: Ø5 Mocowanie kątowników do drewna – przy pomocy gwoździ pierścieniowych CNA4,0 lub alternatywnie wkrętów CSA5,0.

MOCOWANIE DO BETONU:

Otwory: Ø11 Łącząc element drewniany z betonowym, należy zastosować kotwy mechaniczne (WA) lub chemiczne (AT-HP) Simpson Strong-Tie.

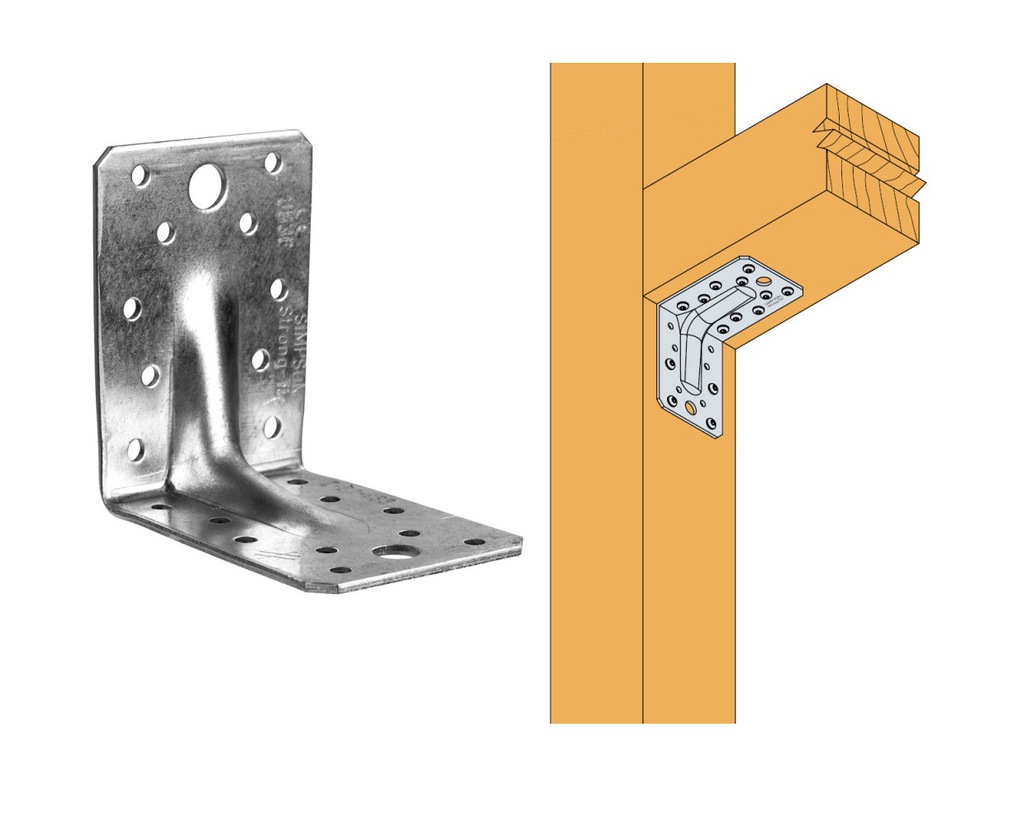

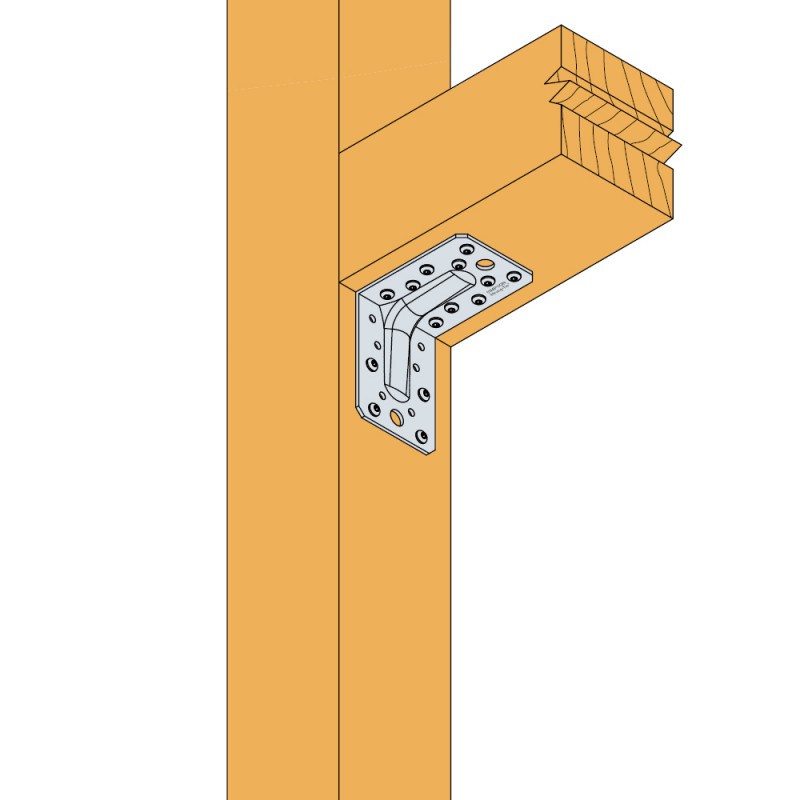

Złącza kątowe stosowane są do połączeń drewno / drewno, drewno / beton oraz drewno / elementy stalowe.Możliwe są połączenia jednostronne lub za pomocą naprzeciwległych złączy kątowych.

Materiał i ochrona antykorozyjna

S250GD, S350GDS235JR

Większość złączy kątowych produkowana jest z blachy stalowej ocynkowanej ogniowo metodą Sendzimira o grubości warstwy cynku 20 μm. Część złączy kątowych posiada grubość warstwy cynku 55μm. (zanurzeniowa metoda cynkowania).Niektóre złącza kątowe są wytwarzane ze stali nierdzewnej i mogą być stosowane do III klasy odporności.

Elementy mocujące

CNA 4.0 x ℓ gwoździe pierścieniowe

CSA 5.0 x ℓ wkręty

Śruby, kotwy mechaniczne i chemiczne

Mocowanie za pomocą gwoździ

Poszczególne złącza kątowe posiadają własne schematy rozmieszczenia gwoździ. W przypadku braku informacji, przyjmuje się, iż ich mocowanie następuje przy wykorzystaniu wszystkich otworów.

Połączenie przy użyciu dwóch złączy kątowych

Złącza kątowe należy umieścić naprzeciw siebie.F1    Siła odrywająca, działająca na środku płatwi.F2 i F3    Obciążenie w kierunku przebiegu dołączanej belki.F4 i F5    Działa na wysokości e.

Połączenie przy użyciu jednego złącza kątowego

F1    Siła odrywająca, działająca w płaszczyźnie symetrii złącza kątowego w odległości f od ramięnia prostopadłego. Jeżeli jest pewne, że dołączana belka drewniana nie przekręci się, można przyjąć każdorazowo połowę nośności dla dwóch złączy kątowych.

F2 i F3    Obciążenie w kierunku przebiegu dołączanej belki.

F4    Kierunek siły w odległości e skierowanej w stronę złącza kątowego.

F5    Kierunek siły w odległości e skierowanej w stronęprzeciwną do złącza kątowego.

Wartości obliczeniowe nośności

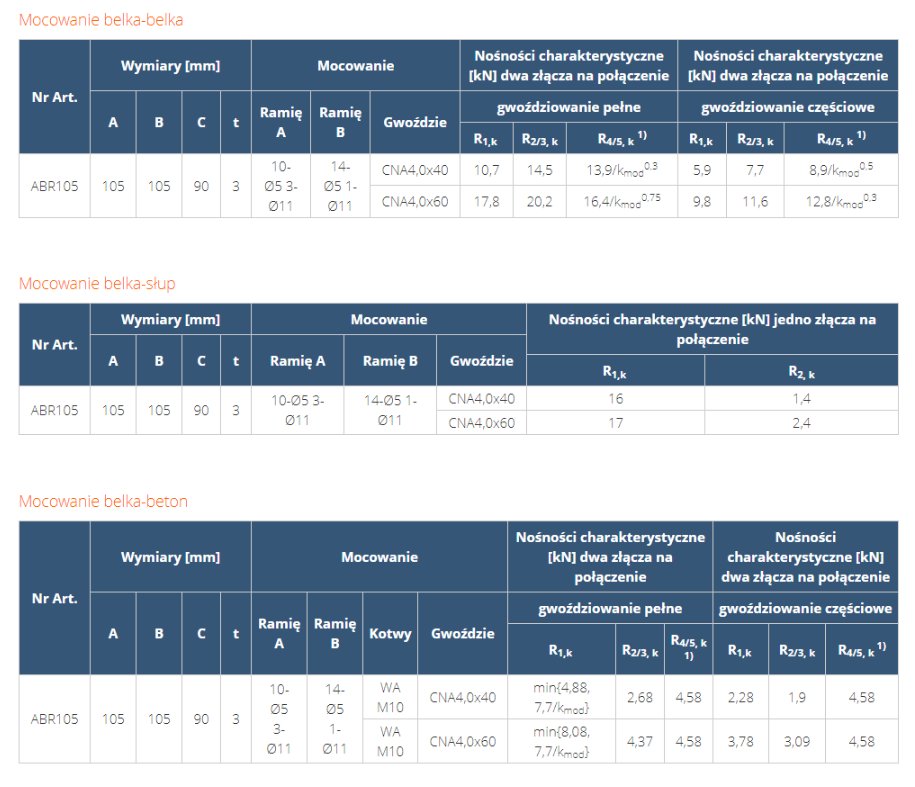

W tabelach podano charakterystyczne wartości nośności Ri,k.

W celu ustalenia wartości obliczeniowych Ri,d należy zastosować następujące równanie:

Ri,d = Ri,k * kmod / YM

Kombinacje obciążeń

Warunek nośności przy złożonym przypadku wytrzymałościowym sprawdza się przy użyciu wartości obliczeniowych.

(F1,d / R1,d)2 + (F2/3 / R2/3)2 ≤ 1

F1,d / R1,d + F4/5 / R4/5 ≤ 1

W ofercie SIMPSON STRONG-TIE jest ponad 6000 kształtów i rozmiarów oraz zintegrowane systemy produktowe do wszelkich rodzajów połączeń elementów każdej konstrukcji m.in. z drewna klejonego, tarcicy i materiałów drewnopodobnych.

Duża asortyment złączy pozwala budować obiekty od hal sportowych, wielkich skomplikowanych architektonicznie budynków użyteczności publicznej, nowoczesnych kościołów przez domy mieszkalne, na wiatach i pergolach kończąc. Złącza są dobre zarówno dla budownictwa szkieletowego, jak i dla więźb dachowych na budynkach murowanych.

Złącza ciesielskie SIMPSON STRONG-TIE są ofertą firmy Ottensten Polska.
