Kaseta Zewnętrzna do Domofonów Głośnomówiących

EURA ADA-41A3 A33A241

✅ Małogabarytowa kaseta zewnętrzna Eura ADA-41A3

✅ Do domofonów ADP-11A3 Invito biały oraz ADP-12A3 Invito grafit.

✅ Moduł wykonany jest ze stopu aluminium co w połączeniu z daszkiem ochronnym zapewnia mu odporność na niekorzystne warunki atmosferyczne.

✅ Wyłącznie do montażu natynkowego.

< ul>

Zestaw składa się z

• 1 szt. Kaseta zewnętrzna ADA-41A3 Grafit
• 1 szt. Daszek ochronny
• Zasilanie kasety z wyjścia monitora
• Instrukcja obsługi w języku polskim
• Zestaw montażowy w postaci wkrętów i kołków do szybkiego i prostego montażu

< ul>

Budowa Kasety Zewnętrznej:

1. Otwory do montażu modułu w ścianie
2. Głośnik
3. Mikrofon (Mikrofon znajduje się w innym miejscu widocznym na zdjęciach)
4. Przycisk Wywołania
5. Gniazdo połączeniowe

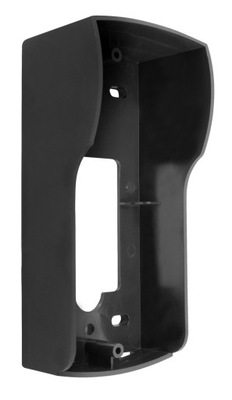

6. Osłona Przeciwdeszczowa

Specyfikacja techniczna

• Napięcie zasilania: 12 V DC
• Pobór mocy - czuwanie / praca: 0,2 W / 2 W
• Ilość przewodów łączących: 4
• Ilość obsługiwanych wyjść: 2
• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC
• Rodzaj komunikacji: Przewodowa
• Sposób montażu: Natynkowy
• Maks. liczba lokatorów: 1
• Materiał obudowy: Stop aluminium
• Czytnik zbliżeniowy: NIE
• Daszek ochronny: TAK
• Temperaturowy zakres pracy: -18°C ~ +45°C
• Współczynnik ochrony: IP44

Wymiary kasety zewnętrznej:

• Wysokość: 145 mm
• Szerokość: 66 mm
• Głębokość: 51 mm

SCHEMAT POŁĄCZEŃ

Istnieją 2 możliwości połączenia zestawu z ryglem elektromagnetycznym:

Gdzie rygiel elektromagnetyczny podłączony jest bezpośrednio do kasety zewnętrznej

• A - Rygiel Elektromagnetyczny
• B - Kaseta Zewnętrzna
• C - Zasilacz
• D - Unifon (moduł wewnętrzny)
• E - Opcjonalny automat bramy wjazdowej (lub druga furtka/drzwi)

SCHEMAT POŁĄCZEŃ

Gdzie rygiel elektromagnetyczny podłączony jest do Unifonu - modułu wewnętrznego

• A - Kaseta Zewnętrzna
• B - Zasilacz
• C - Unifon (moduł wewnętrzny)
• D - Rygiel elektromagnetyczny
• E - Opcjonalny automat bramy wjazdowej (lub druga furtka/drzwi)
