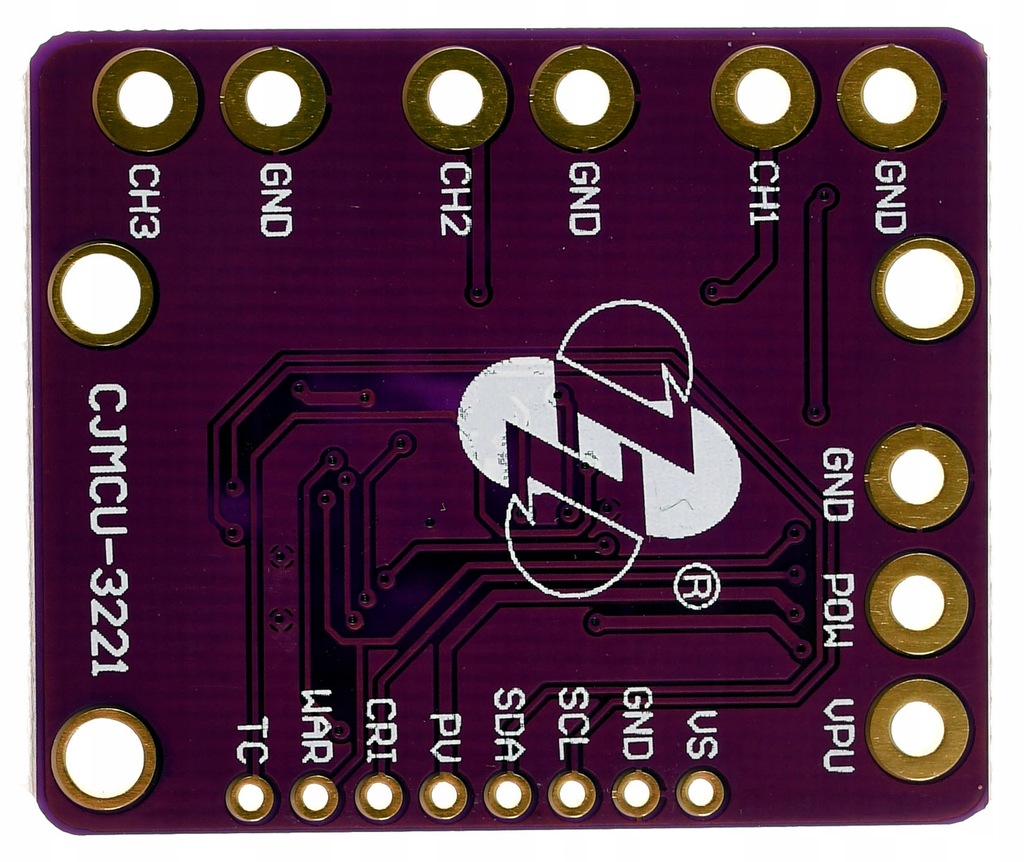

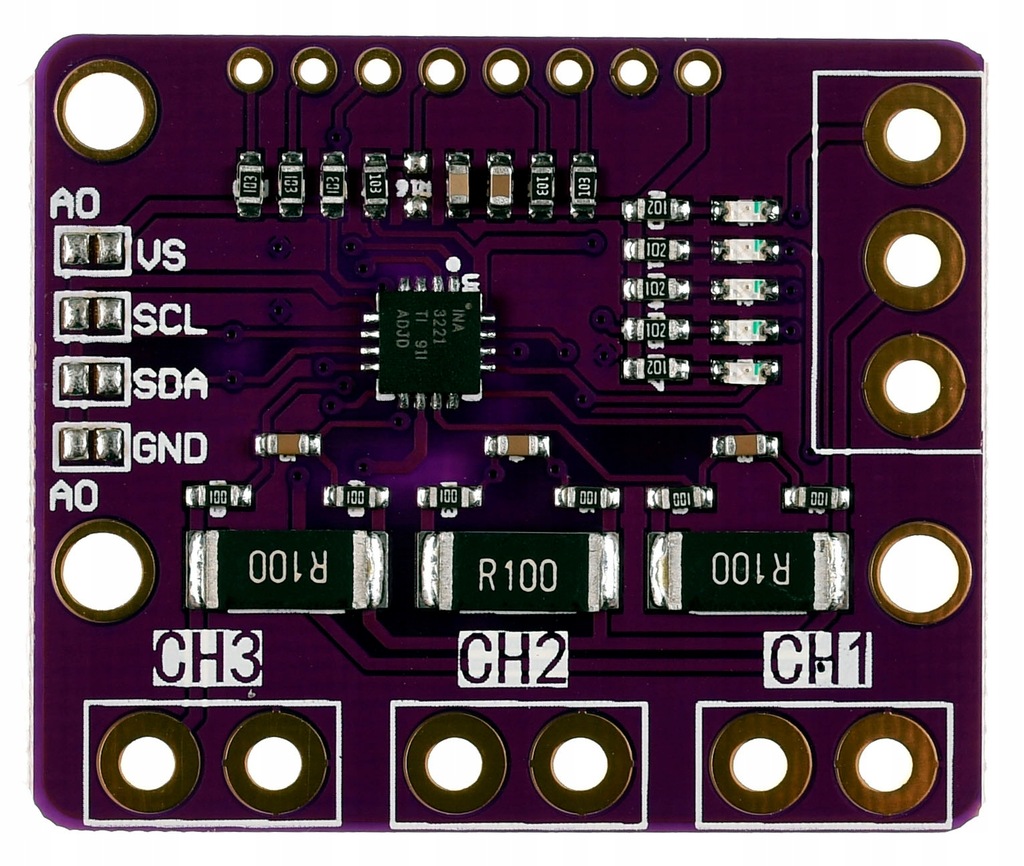

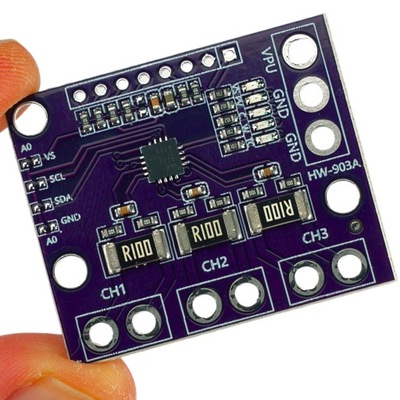

INA3221 3-kanałowy miernik prądu

INA3221 to trójkanałowy monitor prądu i napięcia z interfejsem kompatybilnym z I2C i SMBUS. INA3221 rejestruje zarówno spadki napięcia bocznikowego, jak i napięcia zasilania szyny. Dodatkowo posiada programowalne czasy konwersji i tryby uśredniania, które pozwolą użytkownikowi używać modułu w projektach przenośnych. INA3221 oferuje zarówno ostrzeżenia krytyczne, jak i ostrzeżenia w celu wykrycia wielu programowalnych warunków poza zakresem dla każdego kanału.

INA3221 wykrywa prąd na szynach, który może wahać się od 0 V do 26 V. Urządzenie jest zasilane z pojedynczego źródła 2,7 V do 5,5 V i pobiera tylko 350 µA w spoczynku. Komunikacja z użytkownikiem odbywa się za pomocą protokołu I2C i SMBUS, a jeśli korzystamy większej liczby urządzeń na linii mamy możliwość skorzystania z czterech programowalnych adresów.

Moduł ten z pewnością znajdzie zastosowanie w projektach gdzie potrzebujemy monitorować napięcie baterii np. w stacjach zasilania awaryjnego.

• Wymiary: 38 mm x 32 mm
• Napięcie zasilania: 2,7 – 5,5V
• Pobór prądu: 350 uA (w spoczynku)
• Napięcie pomiaru: 0 – 26V
• Dokładność pomiaru: 80uV
• Rozdzielczość pomiaru: 12-bit
• Temperatura pracy: -40 – 125 °C
• Protokóły komunikacyj ne: I2C, SMBus
• Funkcja alarmu
• Otwory mocowania na śruby M3
