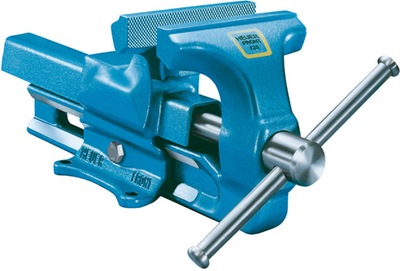

Imadło Brockhaus Heuer 140 mm | Ślusarskie z kowadełkiem - 100140

Producent: BROCKHAUS HEUER

• Szerokość szczęki: 140 mm
• Typ: ślusarskie

Charakterystyka:

✔️ Imadło ślusarskie HEUER jest precyzyjnym narzędziem o wysokiej jakości - Made In Germany.

✔️ W całości wykute ze stali, posiada gwarancję niełamliwości. Dzięki doskonałym, indywidualnym komponentom budzi respekt swoją niezawodnością, trwałością i precyzją.

✔️ Wąska i kuta matrycowo szyna prowadząca oferuje w modelu 100140 możliwość mocowania przedmiotów na głębokość 80 mm.

✔️ Hartowane powierzchniowo szczęki wymienne mają jedną stronę karbowaną, a drugą gładką.

✔️ Podwójna prowadnica pryzmatyczna jest optymalnie chroniona przed uszkodzeniami i zabrudzeniami.

✔️ Duże, obrobione ze wszystkich stron powierzchnie prowadzące gwarantują stale precyzyjny i łagodny ruch szyny prowadzącej, niezbędny do dokładnego mocowania delikatnych elementów.

✔️ Kolejną zaletą jest chronione precyzyjne łożysko wrzeciona z podwójnym gwintem trapezowym.

✔️ Zanitowane pierścienie zabezpieczające na kluczu wrzecionowym (rękojeści) zapewniają niezbędne bezpieczeństwo. Kowadełko jest zintegrowane z tylną szczęką.

📜 Specyfikacja techniczna:

• Szerokość szczęk: 140 mm
• Otwarcie szczęk: 200 mm
• Głębokość mocowania: 80 mm
• Średnica mocowanej rury: 27 - 70 mm
• Waga: 16,00 kg
• Numer katalogowy: 100140

Imadło można dodatkowo wyposażyć w:

• podstawę obrotową,
• wysięgnik,
• kolumnę,
• uchwyt składany.

Budowa:

1. Klucz wrzecionowy z przynitowanymi pierścieniami zabezpieczającymi.

2. Szczęka przednia kuta matrycowo.

3. Chronione precyzyjne łożysko wrzeciona.

4. Niewymienne szczęki zaciskowe hartowane powierzchniowo.

5. Wąskie, ale stabilne prowadnice (kute matrycowo) zapewniają większą głębokość mocowania.

6. Duża i optymalnie rozłożona siła zacisku dzięki centralnie umieszczonemu i ocynkowanemu galwanicznie trzpieniowi z podwójnym, walcowanym gwintem trapezowym, zapewniającym wysoką wytrzymałość i ochronę przed korozją.

7. W standardzie hartowane szczęki do chwytania rur.

8. Kuta matrycowo szczęka tylna ze specjalnie uformowanym kowadłem (42x38 mm).

9. Mocna, kuta nakrętka wrzeciona.

10. Kute matrycowo podstawa prowadząca.

11. Prowadnica regulowana za pomocą centralnie umieszczonej śruby.

12. Dwupryzmowa szyna prowadząca zapobiegająca zanieczyszczeniu i uszkodzeniom. Duże powierzchnie prowadnic poddane obróbce mechanicznej gwarantują precyzję i długą żywotność.
