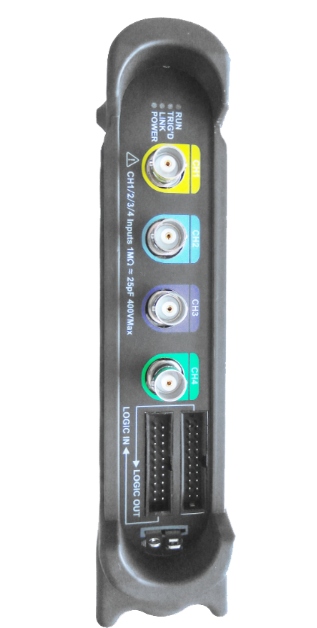

Hantek DSO3204A - 4-kanałowy oscyloskop 200MHz z analizatorem logicznym i generatorem sygnałów

Opis

4-kanałowy oscyloskop cyfrowy, który poza podstawową funkcją oscyloskopu oferuje wbudowany 16-kanałowy analizator logiczny i generator sygnałów. To wszechstronne narzędzie charakteryzuje się imponującym pasmem częstotliwości 200 MHz i szybkością próbkowania na poziomie 1 GSa/s. Oscyloskop nie posiada własnego wyświetlacza, co sprawia, że do pełnej funkcjonalności niezbędny jest komputer z dedykowanym oprogramowaniem. Bogate wyposażenie obejmuje ponad 20 funkcji pomiarowych, kontrolę PASS/FAIL oraz możliwość analizy FFT, co znacznie ułatwia i precyzuje proces pomiarów.

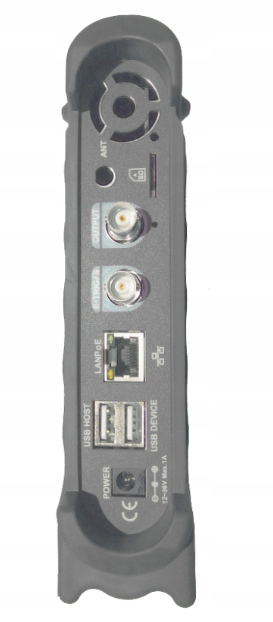

Urządzenie komunikuje się poprzez protokół SCPI, powszechnie stosowany w urządzeniach pomiarowych. Wymaga zasilania w zakresie od 12 do 36 V, co zapewnia elastyczność w warunkach zasilania. Warto podkreślić, że oscyloskop jest kompatybilny z systemami operacyjnymi Windows 7, 8, 10, a jednoczesne podłączenie wielu urządzeń do jednego komputera umożliwia łatwe rozszerzenie dostępnej liczby kanałów. Dodatkowe wsparcie dla zasilania przez PoE oraz możliwość komunikacji sieciowej czynią ten oscyloskop nowoczesnym narzędziem, dostosowanym do różnorodnych potrzeb i zastosowań. To idealne rozwiązanie dla profesjonalistów, którzy cenią sobie precyzję i zaawansowane możliwości pomiarowe.

Właściwości

• Oscyloskop:
• Ilość kanałów: 4
• Szerokość pasma: 200 MHz
• Szybkość próbkowania: 1GSa/s
• Głębokość pamięci: 128M/CH
• Czas narastania: 1,7 ns
• Precyzja podstawy czasu: ±50ppm
• Zakres podstawy czasu: 2ns/div-1000s/div (sekwencje 1-2-4)
• Impedancja wejściowa: 1MΩ 25pF
• Czułość wejścia: 1mV/div do 10V/div
• Sprzężenie wejściowe: AC/DC/GND
• Rozdzielczość pionowa: 8-bit
• Maksymalne napięcie wejściowe: 400 V
• Tryb wyzwalania: Edge, Pulse, Video, Alternative
• Źródło wyzwalania: CH1, CH2, CH3, CH4, EXT, EXT/10
• Funkcje przetwarzania sygnałów: +, -,x, ÷, FFT, Invert
• Kursory pomiarowe: Cross, Trace, Horizontal, Vertical
• Pomiar automatyczny: Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle
• Analizator logiczny:
• Ilość kanałów: 16
• Impedancja wyjściowa: 200 kΩ (C=10pF)
• Napięcie wejściowe: -60 V do 60 V
• Szybkość próbkowania: 250 MSa/s
• Szerokość pasma: 10 MHz
• Kompatybilne wejścia: TTL, LVTTL, CMOS, LVCMOS, ECL, PECL, EIA
• Głębokość pamięci: 1.6K do 64M
• Generator sygnałów:
• Ilość kanałów: 1
• Rozdzielczość pionowa: 12 bitów
• Maksymalna częstotliwość: 25 MHz
• Długość fali: 4KSa
• Dokładność częstotliwości: 30 ppm
• Offset DC: ±3,5 V
• Rozdzielczość częstotliwości: 0,1%
• Impedancja wyjściowa 50 Ω
• Interfejs USB 2.0
• Zasilanie: 12 V do 36 V
• Wymiary: 255 x 190 x 45 mm
• Waga: 1kg

W zestawie

• Pokrowiec
• Oscyloskop Hantek
• 4 x sonda oscyloskopowa
• Zasilacz
• Przewód USB
