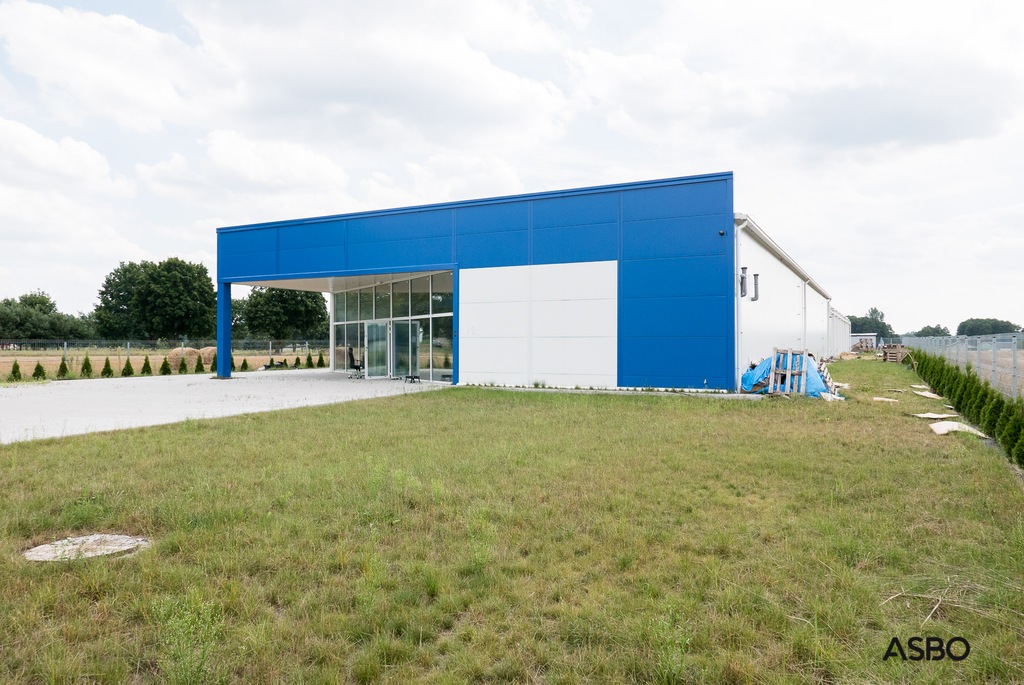

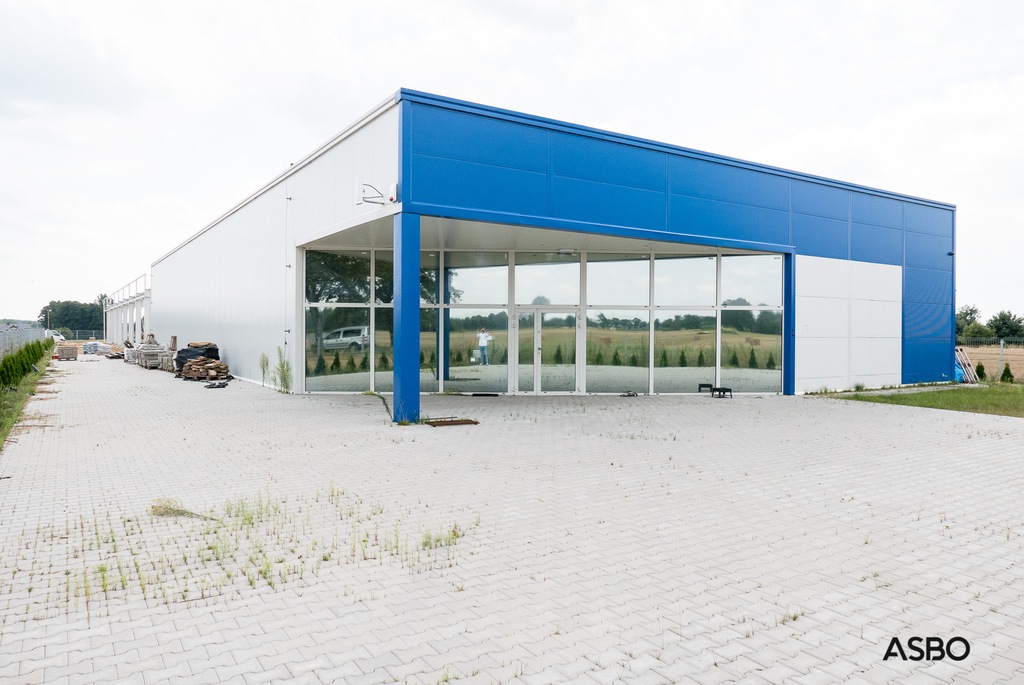

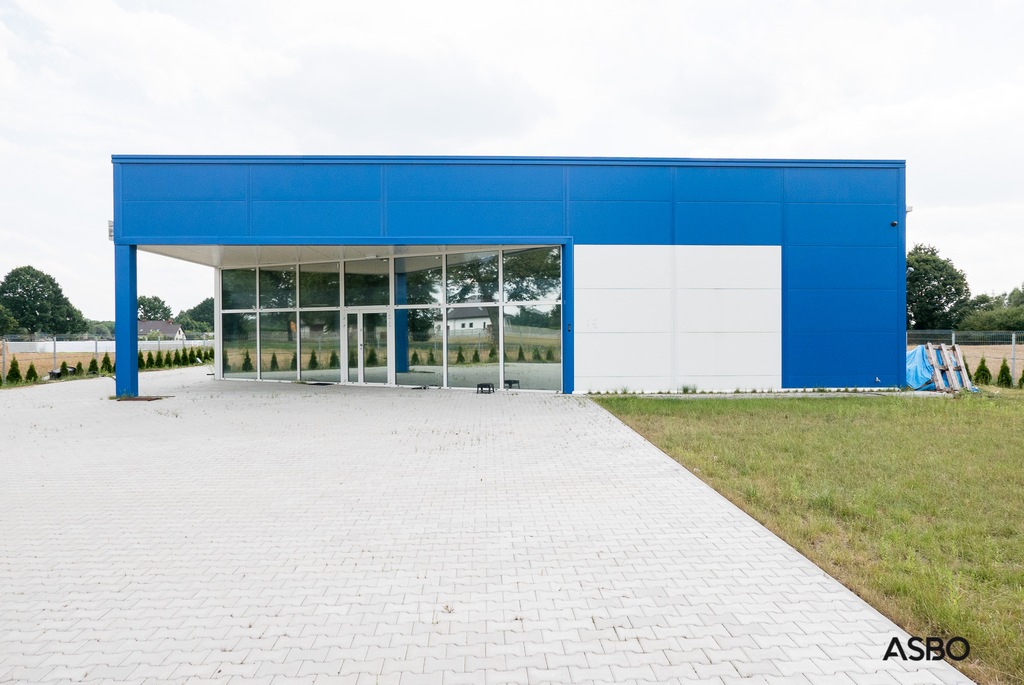

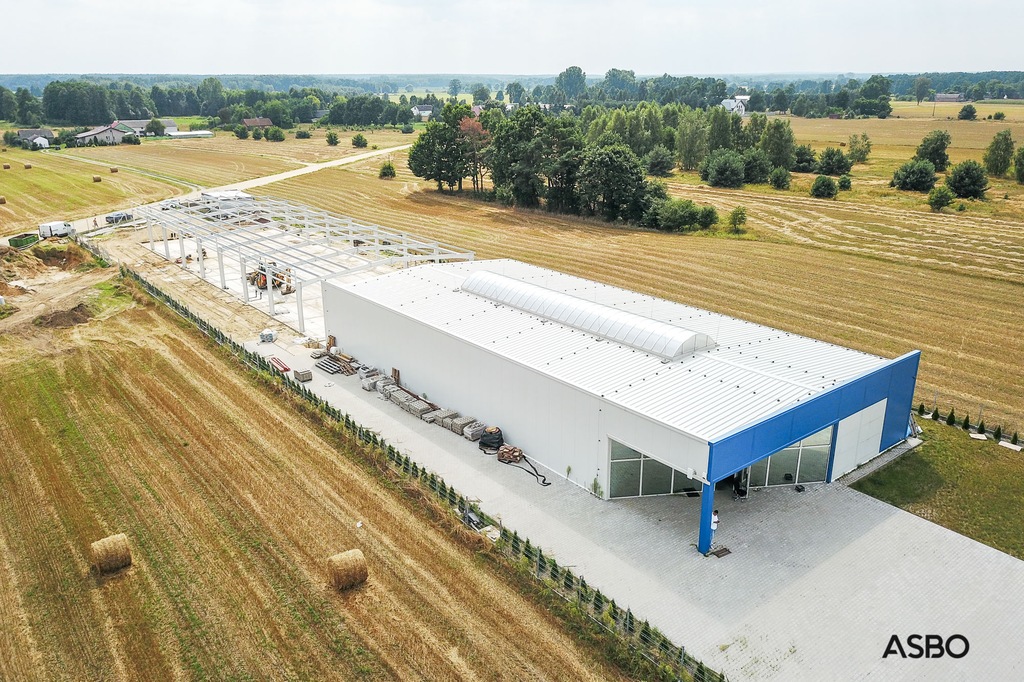

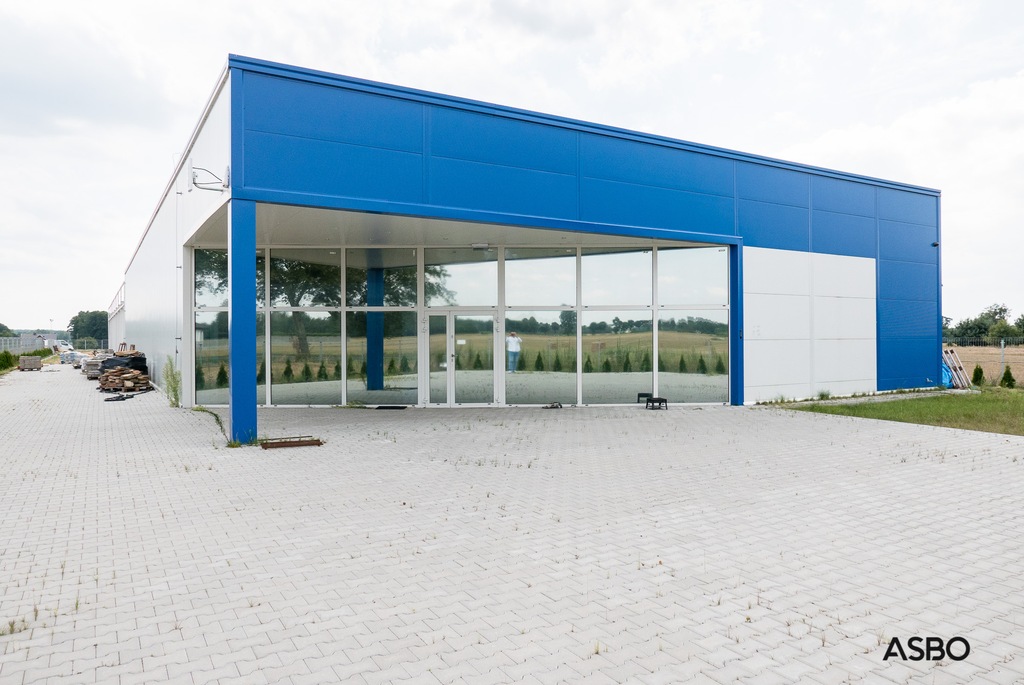

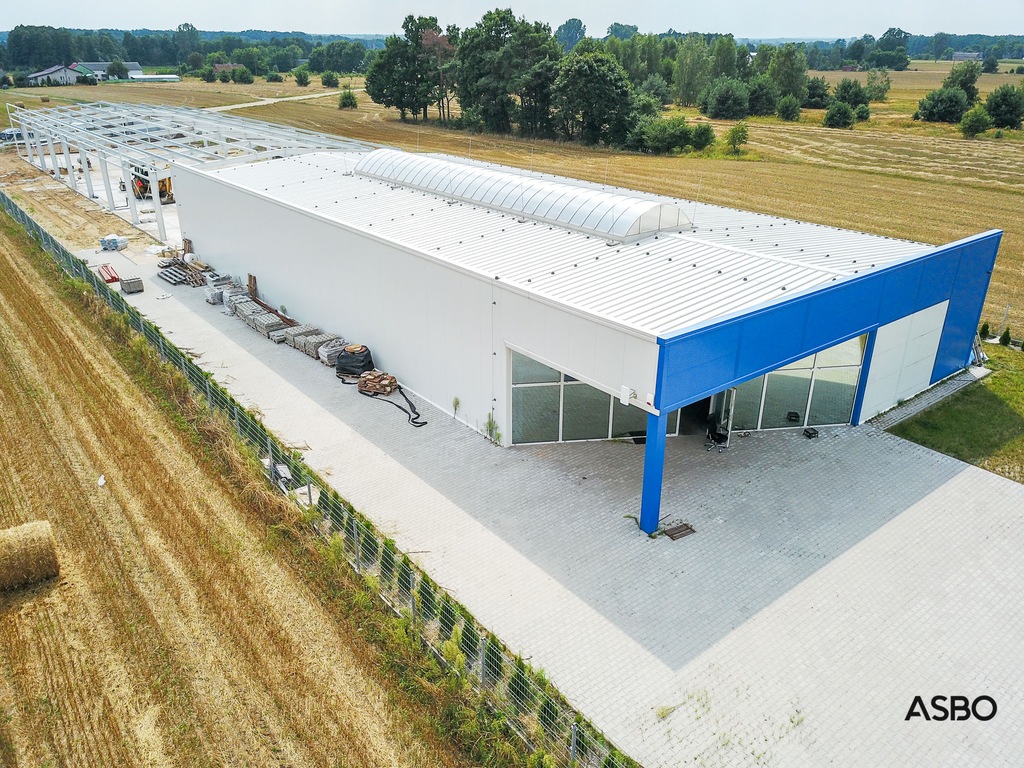

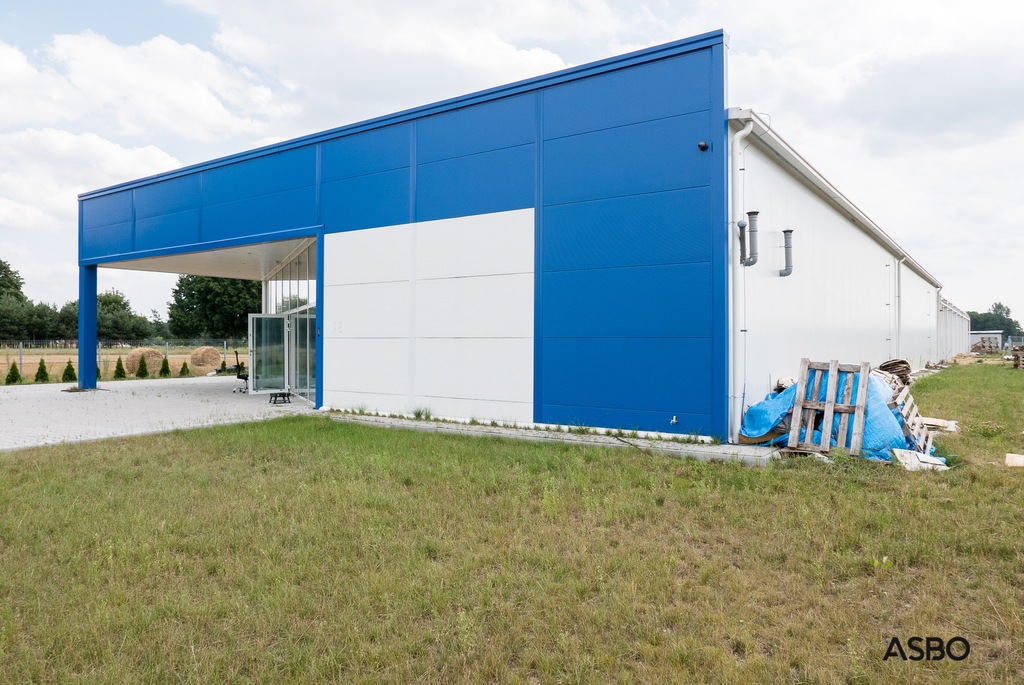

Hala w technologii stalowej

Niniejsza oferta została przygotowana w oparciu o ceny materiałów i usług z dnia sporządzenia oferty. W przypadku uznania niniejszej oferty za ofertę najkorzystniejszą zobowiązujemy się do zawarcia umowy w miejscu i terminie ustalonym przez Strony. Szczegóły realizacji inwestycji zostaną określone w umowie.

Zapytaj Eksperta

Konrad Biarda

k.: +48 535 554 750

Parametry techniczne                                                                            Wymiary podstawowe

Obciążenie wiatrowe: 1 strefa                                                                  Szerokość zewnętrzna: 18 mb (wolna przestrzeń użytkowa/brak podpór)

Obciążenie śniegowe: 2 strefa                                                                  Długość zewnętrzna: 72 mb (rozstaw osiowy ram głównych co ~6 mb)

Obciążenie technologiczne/użytkowe: 5 kg/metr kw.                           Wysokość zewnętrzna ściany bocznej: 4 mb

Rodzaj dachu: dwuspadowy symetryczny (kąt pochylenia: 12 st.)     Powierzchnia zabudowy: 1296 metrów kw.

- oferta uwzględnia ceny brutto z 23% podatkiem VAT, w przypadku zmiany stawki podatku od towarów i usług (VAT), do każdej kwoty netto zostanie doliczony podatek VAT zgodnie z przepisami obowiązującymi w dniu wystawienia faktury, jednocześnie w założeniach ofertowych nie uwzględniono; projektu architektoniczno-branżowego (budowlanego), obsługi geologicznej, geodezyjnej, nadzoru inwestycji: kierownika robót, kierownika budowy, prac ziemnych, fundamentów, posadzki przemysłowej, dostawy, montażu, ścian wewnętrznych, stolarki wewnętrznej/zewnętrznej, systemu odwodnienia dachu, instalacji branżowych, zagospodarowania terenu

1. DOKUMENTACJA PROJEKTOWA, OBSŁUGA INWESTYCJI

1.1. Zakres opracowania

- projekt konstrukcyjny (budowlany): - 4 egz.

- dokumentacja powykonawcza: - 1 egz.

1.2. Zakres obsługi

- doradztwo techniczne

- oferta uwzględnia opracowanie dokumentacji projektowej, obsługę inwestycji w języku polskim, w zgodności z polskimi normami budowlanymi, przepisami prawa budowlanego, przez polskich, uprawnionych projektantów, kierowników, pracowników wyłącznie w ramach zakresu określonego w niniejszym kosztorysie, jednocześnie kosztorys nie uwzględnia żadnych szczególnych wymagań postawionych przez urząd udzielający pozwolenia na budowę (jeżeli przypadek taki by wystąpił), w tym opłat administracyjnych, projektów wykonawczych, warsztatowych, zestawień materiałowych, wygrodzenia placu budowy, zapewnienia mediów niezbędnych do prowadzenia robót, w tym kosztów zużycia

2. HALA W TECHNOLOGII STALOWEJ

2.1. Konstrukcja stalowa

- słupy nośne, dźwigary dachowe, płatwie dachowe, rygle ścienne, stężenia dachowe, ścienne

- klasa wykonania: EXC2

- oferta uwzględnia możliwość zastosowania doczołowych połączeń spawanych elementów stalowych

2.2. Zabezpieczenie antykorozyjne

- oczyszczenie, odtłuszczenie, wytrawienie, topnikowanie, suszenie, cynkowanie

- stopień oczyszczenia: Sa2.5

- system: cynkowanie ogniowe

- metoda aplikacji: zanurzeniowa

- klasa korozyjności: C2

- oferta uwzględnia następujące założenia klasy pożarowej/korozyjności; klasa pożarowa „E” Q< 500MJ, klasa korozyjności dla środowiska nieagresywnego chemicznie

2.3. Obudowa dachu

- płyty warstwowe profilowane powlekane poliestrem w kolorze z podst. palety producenta

- typ profilowania (zewn./wewn.): trapezowe/liniowane

- grubość okładzin (zewn./wewn.):  0.5mm/0.4mm

- grubość poliestru: 25um

- izolacja termiczna (rdzeń): PUR

- grubość rdzenia: 100mm

- współczynnik przenikalności cieplnej Uc[W/m2k]: 0.21

- klasa korozyjności: C2

- klasa ognioochronności: NRO

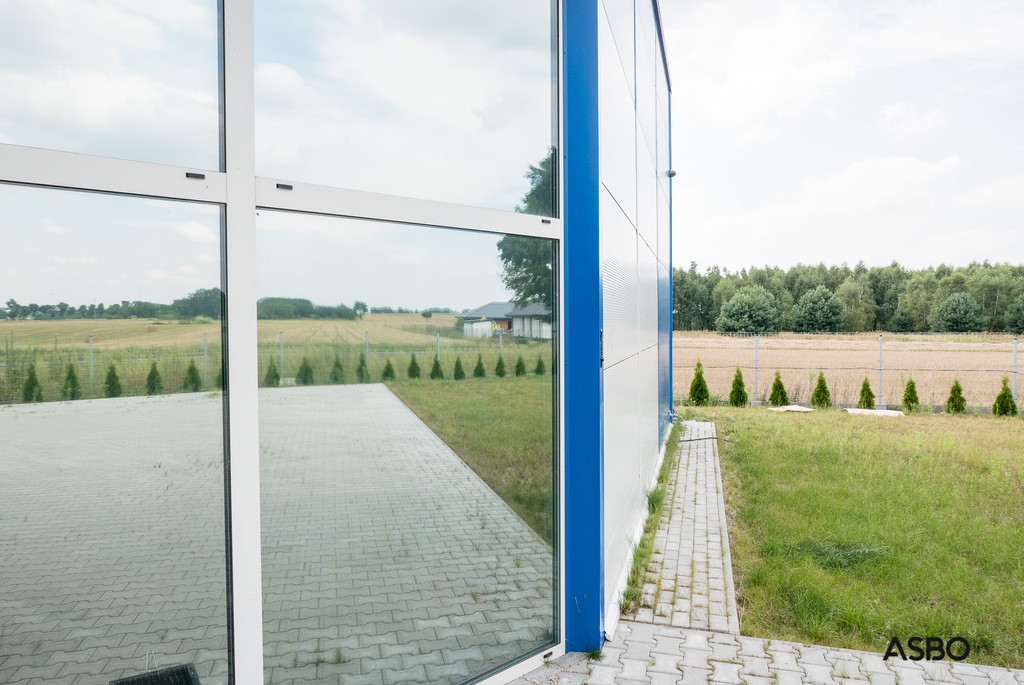

2.4. Obudowa ścian

- płyty warstwowe profilowane powlekane poliestrem w kolorze z podst. palety producenta

- typ profilowania (zewn./wewn.): mikrofala/liniowane

- łącznik: widoczny

- grubość okładzin (zewn./wewn.):  0.5mm/0.4mm

- grubość poliestru: 25um

- izolacja termiczna (rdzeń): PUR

- grubość rdzenia: 100mm

- współczynnik przenikalności cieplnej Uc[W/m2k]: 0.22

- klasa korozyjności: C2

- klasa ognioochronności: NRO

- układ montażu: poziomy

- oferta uwzględnia attykę osłonową na dwóch ścianach (jedna ściana szczytowa, jedna ściana boczna)

2.5. Obróbki blacharskie

- dach: obróbka kalenicowa zewn./wewn., świetlika dachowego (w przypadku zastosowania świetlika/ów dachowego/ych), wiatrownicy

- ściany: obróbka maskująca połączenia płyt warstwowych (w przypadku zastosowania płyt warstwowych mocowanych w poziomym układzie montażu), narożników zewn., stolarki zewn./wewn., podwalinowa zewn., przyposadzkowa wewn. w kolorze z podst. palety producenta

- grubość blach: 0.5mm
