Opis

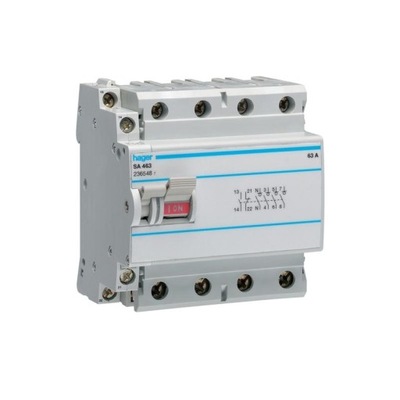

Dane techniczne Hager SA480

Konstrukcja

• Liczba biegunów: Układ biegunów:
• 4 P: 4 P

Charakterystyka elektryczna

• Napięcie znamionowe łączeniowe Ue (AC): 230/415 V

Napięcie

• Rodzaj wejścia napięcia 1: AC

Prąd

• Znamionowy krótkotrwały prąd wytrzymywany 1s: 960 A

Moc

• Straty mocy na biegun dla prądu znamionowego: 5,8W
• Całkowite straty mocy dla prądu znamionowego: 21,87W

Wymiary

• Głębokość produktu: 68 mm
• Wysokość produktu: 83 mm
• Szerokość produktu: 79 mm

Instalacja / Montaż

• Moment dokręcający: 2,7 Nm

Podłączenie

• Przekrój przewodu sztywnego (drut) w zacisku: Sw: 6 / 25mm² - Aux: 1 / 10mm²
• Przekrój przewodu elastycznego (linka) w zacisku: Przełącznik: 6 do 25mm² - do: 0,5 do 6 mm²
• Rodzaj podłączenia: ze śrubą

Wyposażenie

• Liczba styków NC:5
• Liczba styków NO: 1

Norma

• Dyrektywa europejska RoHs: zgodny

Bezpieczeństwo

• Stopień ochrony: IP20

Warunki użytkowania

• Temperatura magazynowania: -25 do 70 °C

Dane techniczne Hager MZ 203

Funkcje

• Opóźnienie wyłączone: nie
• Opóźnienie włączone: nie

Charakterystyka elektryczna

• Częstotliwość znamionowa: 50/60 Hz
• Typ napięcia zasilającego: AC/DC
• Napięcie znamionowe łączeniowe Ue (AC): 230/415 V

Napięcie

• Znamionowe napięcie izolacji Ui: 4000 V
• Napięcie sterowania AC: 230/415 V
• Napięcie sterowania DC: 110/130 V
• Znamionowe napięcie pracy Un (DC): 110/130 V

Prąd

• Imin = f (U = 230 V AC): Imin = f (U = 415 V AC):
• 14 mA: 32 mA

Moc

• Maksymalna moc pobierana: 15 VA

Zadziałanie

• Czas reakcji przy otwieraniu: 200 ms

Wymiary

• Głębokość produktu: 68 mm
• Wysokość produktu: 83 mm
• Szerokość produktu: 18 mm

Instalacja / Montaż

• Moment dokręcający: 1,2 Nm

Podłączenie

• Przekrój przewodu sztywnego (drut) w zacisku: 10mm²
• Przekrój przewodu elastycznego (linka) w zacisku: 6mm²

Norma

• Dyrektywa europejska RoHs: zgodny

Warunki użytkowania

• Temperatura magazynowania: -40 do 80 °C
