Wiadomości ogólne:

IB-Tron H4F5 wyposażony został w wyświetlacz, pięć klawiszy sterujących (P, M, OK, GÓRA, DÓŁ) oraz w interfejs komunikacyjny RS485 HALF DUPLEX (dwuprzewodowy) na którym został zaimplementowany protokół MODBUS RTU, przy czym IB-Tron H4F5 pełni funkcję SLAVE, czyli jest odpytywane przez urządzenie MASTER protokołu MODBUS RTU. Urządzenie wyposażone jest również we wbudowany czujnik temperatury, zegar RTC oraz brzęczyk.

IB-Tron H4F5 może stanowić interfejs użytkownika dla klimakonwektorów (fancoil) w systemach sterowania typu Heating, Ventilation, Air Conditioning (HVAC). Nadrzędny sterownik MODBUS RTU może cyklicznie odpytywać IB-Tron H4F5, uzyskując w ten sposób pomiary temperatur oraz informacje, jakie wprowadził użytkownik urządzenia przy pomocy klawiszy. Może również dostarczać użytkownikowi informacji, ustawiając odpowiednie rejestry urządzenia, w wyniku czego wyświetlone zostaną pewne symbole na wyświetlaczu LCD.

Właściwości:

• Duży, podświetlano na niebiesko ciekłokrystaliczny wyświetlacz LCD, wyświetlający aktualną temperaturę, dzień tygodnia i inne informacje.
• Klawiatura (5 przycisków).
• Łatwa, intuicyjna obsługa.
• Zasilanie 12V DC.
• Podtrzymywanie pamięci.
• RTC z bateryjnym podtrzymywaniem.
• Czas nastawialny z poziomu protokołu lub przy pomocy klawiszy.
• Wbudowany czujnik temperatury.
• Dodatkowy zewnętrzny czujnik temperatury (opcja).
• Temperatura wyświetlana z dokładnością do 0,1 ºC
• Kalibracja torów pomiarowych.
• Obsługa ºC oraz ºF.
• Format czasu 12 i 24 godzinny.
• Możliwość zablokowania klawiatury.
• Możliwość konfiguracji interfejsu z poziomu menu (intensywność podświetlania, ID, jednostki temperatur, itd).
• Komunikacja RS-485 zgodna z protokołem MODBUS RTU.
• Wyświetlanie ponad 20 symboli z różnymi częstotliwościami z poziomu protokołu komunikacyjnego.
• Obsługa sygnalizacji dźwiękowej z poziomu protokołu komunikacyjnego.
• Obsługa migania podświetlenia z poziomu protokołu komunikacyjnego (alarm).

Dane techniczne:

• Zużycie energii: < 2 W
• Temp. składowania: -20 ÷ 50 ºC
• Zasilanie: 12V DC

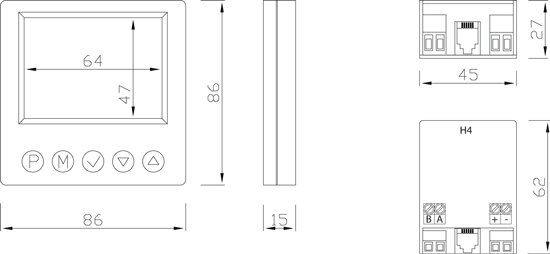

• Rozmiary [mm]: 80x80x23
• Wyświetlacz: LCD (3,2”)
• Warunki wilgotności: 5 ÷ 90%
• Obudowa: ABS
• Stopień ochrony: IP30
• Ochrona ustawień: 36 miesięcy
• Komunikacja: RS-485
• Parametry komunikacji: 9800 8 N 1
• Protokół: MODBUS RTU
• Obsługiwane funkcje:
• Read Holding Registers (0x03)
• Preset Single Register (0x06)
• Write Multiple Registers (0x10)

Panel główny z przekaźnikiem:

Funkcjonalność:

Po załączeniu urządzenia przechodzi ono w tryb pracy „wyłączony”. Przycisk P zmienia aktualny tryb pracy, może on być również zmieniony z poziomu protokołu komunikacyjnego MODBUS. Obsługa zależy od aktualnego trybu pracy:

• Tryb 1 - PRACA AUTOMATYCZNA Na wyświetlaczu w centralnej części pokazana jest aktualna temperatura otoczenia. Powyżej aktualnie żądana temperatura. Żądaną temperaturę można modyfikować przyciskami „Dół” i „Góra” oraz z poziomu protokołu komunikacyjnego MODBUS. Zakres regulacji jest ograniczony przez odpowiednie rejestry konfiguracji. Na wyświetlaczu widoczny jest również symbol „Auto” (t40). Do dyspozycji sterownika nadrzędnego pozostają ikony postępu (t41 do t42), wentylatora (t50 do t53), słońce (t19) oraz płatka śniegu (t18). Ikony te w pozostałych trybach są zablokowane. Jeśli IB-Tron H4F5 wysyła lub odbiera dane przez magistralę, to symbolizowane jest to pulsowaniem ikony komputera (t54).
• Tryb 2 - PRACA RĘCZNA - WENTYLATOR Na wyświetlaczu w centralnej części pokazana jest aktualna temperatura otoczenia, symbol ręki (t39) oraz wentylatora (t50 do t53). Przyciski „Dół” i Góra” umożliwia zmianę prędkości wentylatora symbolizowane przez pasek postępu (t41 do t46). Jeśli IB-Tron H4F5 wysyła lub odbiera dane przez magistralę, to symbolizowane jest to pulsowaniem ikony komputera (t54).
• Tryb 3 - PRACA RĘCZNA - OGRZEWANIE Na wyświetlaczu w centralnej części pokazana jest aktualna temperatura otoczenia, symbol ręki (t39) oraz słońca (t19). Przyciski „Dół” i Góra” umożliwia zmianę prędkości wentylatora symbolizowane przez pasek postępu (t41 do t46). Jeśli IB-Tron H4F5 wysyła lub odbiera dane przez magistralę, to symbolizowane jest to pulsowaniem ikony komputera (t54).
• Tryb 4 - PRACA RĘCZNA - CHŁODZENIE Na wyświetlaczu w centralnej części pokazana jest aktualna temperatura otoczenia, symbol ręki (t39) oraz płatka śniegu (t18). Przyciski „Dół” i Góra” umożliwia zmianę prędkości wentylatora symbolizowane przez pasek postępu (t41 do t46). Jeśli IB-Tron H4F5 wysyła lub odbiera dane przez magistralę, to symbolizowane jest to pulsowaniem ikony komputera (t54).

DODATKOWE IKONY Z poziomu interfejsu MODBUS istnieje możliwość sterowania wyświetlaniem wybranych ikon wyświetlacza: płomienia (t56), księżyca (t20), strzałek (t47), walizki (t48), zegarka (t12), wykrzyknika (t13), „1” (t35), „2” (t37), „3” (t36), „4” (t38), symboli stref dnia (t14, t15, t16, t17), paska postępu (t41, t42, t43, t44, t45, t46), liter „A” (t28), „F” (t29). Daną ikonę można wyświetlić, ukryć oraz migać nią z określoną częstotliwością. Ponadto możliwe jest sterowaniem podświetlenia wyświetlacza (alarm) oraz sygnałem dźwiękowym (buzzer)..

Menu:

Przytrzymanie przycisku „M” przez okres trzech sekund, powoduje przejście urządzenia w tryb konfiguracji. Można zablokować tą opcję z poziomu interfejsu MODBUS.

O przejściu w stan konfiguracji świadczy wyświetlanie napisu „Menu”, ukryte zostają: czas, dzień tygodnia, wskazanie temperatury wraz z jednostkami oraz wartość zadana temperatury. W miejsce wyświetlanej godziny pokazany zostaje numer bieżącej pozycji menu, wyświetlona zostaje nazwa bieżącej pozycji menu oraz w centralnej pozycji ekranu, pokazany zostaje ustawiany parametr

Po menu konfiguracyjnym porusza się przyciskiem „M” - przejście do kolejnej pozycji. Parametr konfiguracyjny zmienia się klawiszami „GÓRA” oraz „DÓŁ”. Wprowadzone zmiany zatwierdza się po przyciśnięciu klawisza „OK” lub gdy minie określony czas bezczynności, który jest również jednym z parametrów konfiguracyjnych. W MENU można dokonać następujących nastaw:

1 - CLBT0 - Kalibracji wskazań wbudowanego czujnika temperatury (T0). Wartość ta każdorazowo jest dodawana do pomiaru temperatury aby skorygować błąd pomiaru czujnika. Wartość jest wartością ze znakiem. Zakres nastawy -5.0 .. 5.0 ºC. Wartość fabryczna: 0

2 - CLBT1 - Kalibracji wskazań zewnętrznego czujnika temperatury (T1). Wartość ta każdorazowo jest dodawana do pomiaru temperatury aby skorygować błąd pomiaru czujnika. Wartość jest wartością ze znakiem. Zakres nastawy -5.0 .. 5.0 ºC. Wartość fabryczna: 0

3 - PTD - Czas bezczynności – czas po którym następuje zapisanie wartości zmienionych w menu konfiguracyjnym oraz wyjście z menu o ile nie został żaden klawisz wciśnięty. Zakres nastawy: 5 .. 90s. Wartość fabryczna: 20s

4 - LIGHT - czas przez który ekran jest podświetlony jasnością LT_ON od momentu wciśnięcia ostatniego przycisku – wyrażony w sekundach. Po upłynięciu tego czasu, wyświetlacz zostaje podświetlony intensywnością LTOFF. Zakres nastawy: 0 .. 70s. Wartość fabryczna: 10s

5 - LT_ON - intensywność podświetlenia wyświetlacza przez czas LIGHT od ostatniego wciśnięcia przycisku. Zakres nastawy: 0 .. 100%. Wartość fabryczna: 100%

6 - LTOFF - intensywność podświetlenia wyświetlacza, po upłynięciu czasu LIGHT od ostatniego wciśnięcia przycisku.Zakres nastawy 0 .. 100%. wartość fabryczna: 0%

7 - UNIT - jednostka temperatury, w której prezentowane są na wyświetlaczu wszystkie wielkości temperaturowe. Zakres nastawy: ºC lub ºF. Wartość fabryczna: ºC

8 - CLOCK - format czasu 12 lub 24 godzinny. W trybie 12 godzinnym, godziny popołudniowe poprzedzone są ikoną PM. Zakres nastawy: 12H lub 24H. Wartość fabryczna: 24H

9 - HA_ID - identyfikator sprzętu

10 - FI_ID - identyfikator firmware

11 - VER - wersja firmware

12 - MADDR - adres urządzenia MODBUS. Zakres nastawy: 1 .. 255. Wartość fabryczna: 255

13 - TR-RF - wybór temperatury do prezentacji na wyświetlaczu w trybie pracy. RT - prezentowane jest wskazanie z wewnętrznego czujnika temperatury. FT - prezentowane jest wskazanie z zewnętrznego czujnika temperatury. RFT - obydwa wskazania są prezentowane na wyświetlaczu naprzemiennie co 4 sekundy.

14 - RESET - zmiana tej wartości na 1 (przyciśnięcie klawisza GÓRA albo DÓŁ) powoduje natychmiastowe przywrócenie parametrów fabrycznych urządzenia. Symbolizowane to jest wyjściem z menu konfiguracyjnego z widniejącym napisem RESET. Po trzech sekundach następuje powrót do trybu pracy.

15 - HOURS - bieżąca godzina

16 - MINUT - bieżąca minuta

17 - SEC - bieżąca sekunda

18 - DAYS - bieżący dzień miesiąca

19 - MONTH - bieżący miesiąc

20 - YEARS - bieżący rok

21 - DOW - bieżący dzień tygodnia

Interfejs komunikacyjny:

Urządzenie jest wyposażone w interfejs komunikacyjny RS485 HALF DUPLEX, o parametrach 9600 8 N 1. Na fizycznym interfejsie RS485 został zaimplementowany protokół komunikacyjny MODBUS RTU. Urządzenie pełni rolę układu SLAVE, który jest odpytywany przez urządzenie nadrzędne MASTER protokołu. Maksymalny odstęp czasowy pomiędzy wysyłanymi do urządzenia bajtami w ramce nie powinien wynosić więcej jak Tbt = 8m s, natomiast maksymalny czas przetwarzania ramki (od momentu odebrania ostatniego bajtu od urządzenia master do chwili wysłania pierwszego bajtu odpowiedzi do urządzenia master) wynosi Tresp = 2 0 m s. Ponadto po wysłaniu ostatniego bajtu odpowiedzi, gdy doszło do uaktualnienia EEPROM, urządzenie potrzebuje ok. Tprep = 30ms na przygotowanie się do odbioru następnej ramki danych. Żeby wyznaczyć maksymalną częstotliwość wymiany ramek, wówczas do czasów Tresp oraz Tprep należy doliczyć czas potrzebny na transmisję ramek z mastera do urządzenia oraz zwrotnej odpowiedzi uwzględniając przy tym rozmiary ramek oraz prędkość transmisji. Należy również brać pod uwagę opóźnienia wprowadzane przez urządzenia i protokoły występujące w torze transmisji (np. konwerter RS489/TCPIP). Uwzględniony powinien również czas ciszy MODBUS, który wynosi czas transmisji 4 bajtów Tslnt = time(4bytes) przed pierwszym i za ostatnim bajtem ramki, co sumarycznie daje czas 8 przetransmitowanych bajtów.

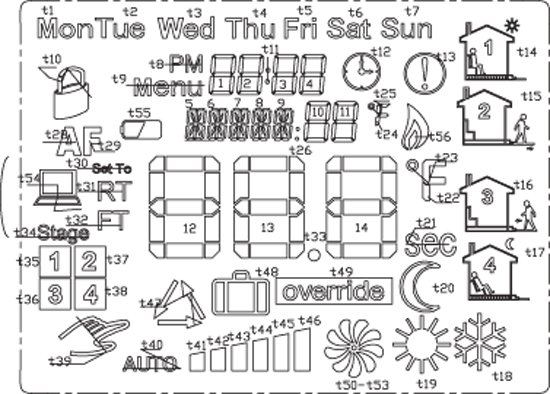

Widok wyświetlacz LCD:

Zakres Dostawy:

• 1x Termostat (panel główny)
• 1x Moduł zasilający
• 1x Wbudowany czujnik temperatury
• 1x Niniejsza instrukcja

Opis modeli:

IB- Tron H4F5 - Interfejs dostępowy, panel operatorski HMI z komunikacją MODBUS dla klimakonwektorów (fancoil) (338,50 zł brutto)

Dokładny opis produktu wraz z rejestrami MODBUS w instrukcji obsługi w poniższym linku:

http://download.insbud.net/pl/manuals/pl_ib_tron_h4f5.pdf
