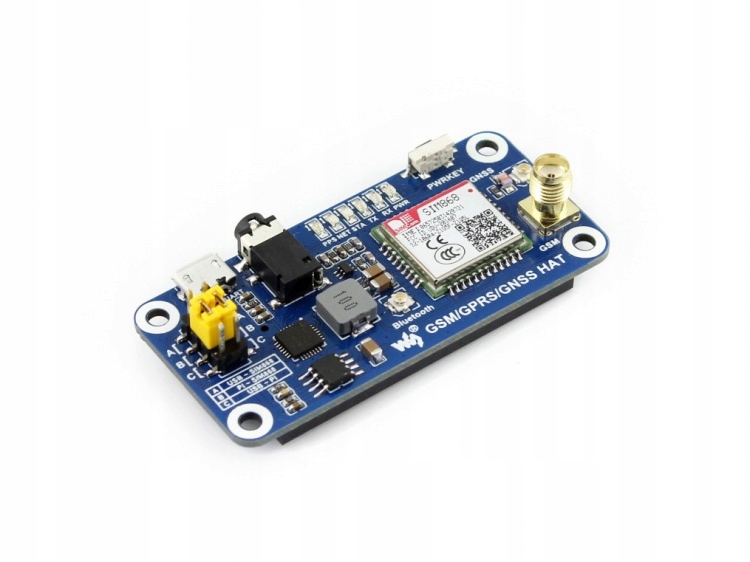

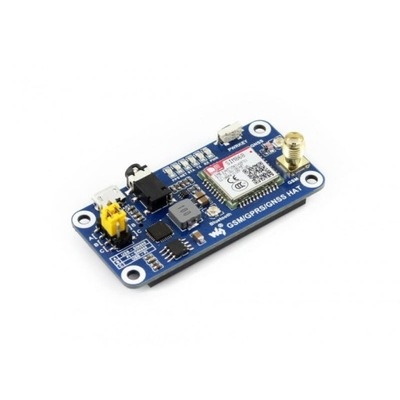

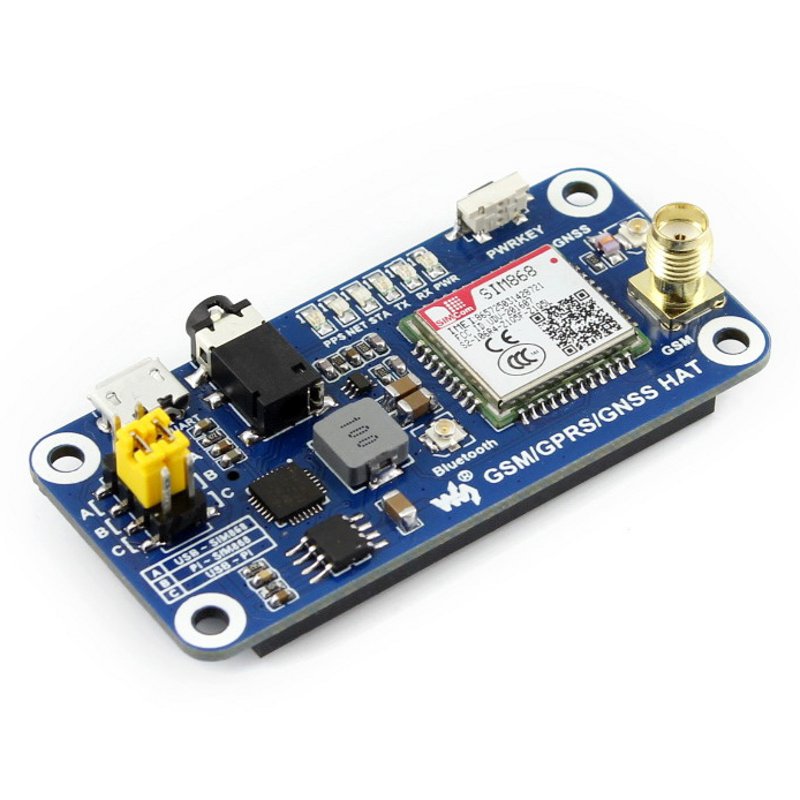

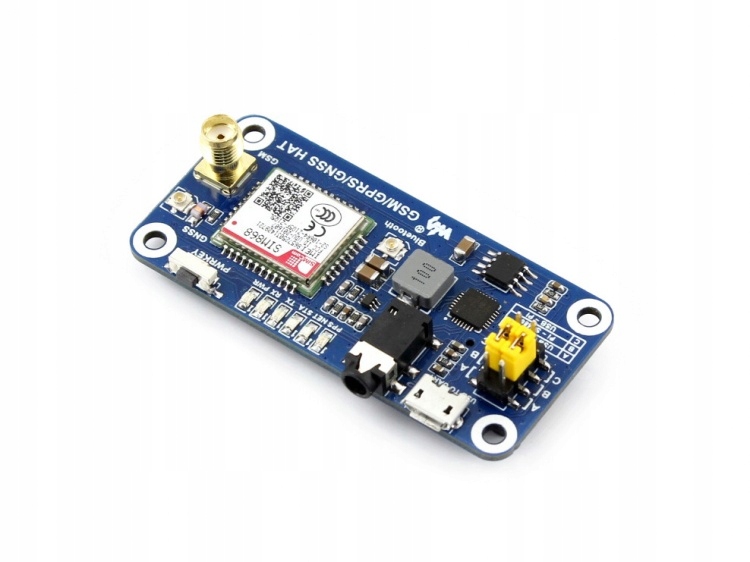

GSM/GPRS/GNSS

Nakładka do złącz GPIO Raspberry Pi 4 / 3 / 2 / Zero / Zero W, która umożliwia komunikację w standardzie GSM, GPRS, GNSS oraz Bluetooth. Pozwala prowadzić rozmowy głosowe, wysyłać wiadomości sms, łączyć z internetem, ustalić pozycje geograficzną oraz prowadzić wymianę danych z urządzeniami Bluetooth. Moduł wyposażony: złącze karty SIM, gniazdo microUSB, złącze jack 3,5 mm, miejsce na baterię oraz złącze anteny u.FL. Moduł pracuje z logika 3.3V i takie max napięcie może występować na jego pinach.

Dodatkowe informacje na temat modułu:

Wiki : www.waveshare.com/wiki/GSM/GPRS/GNSS_HAT

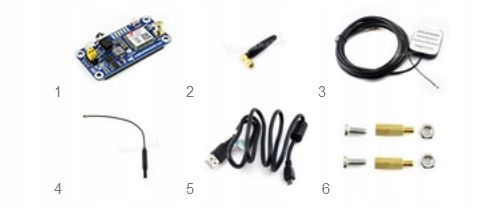

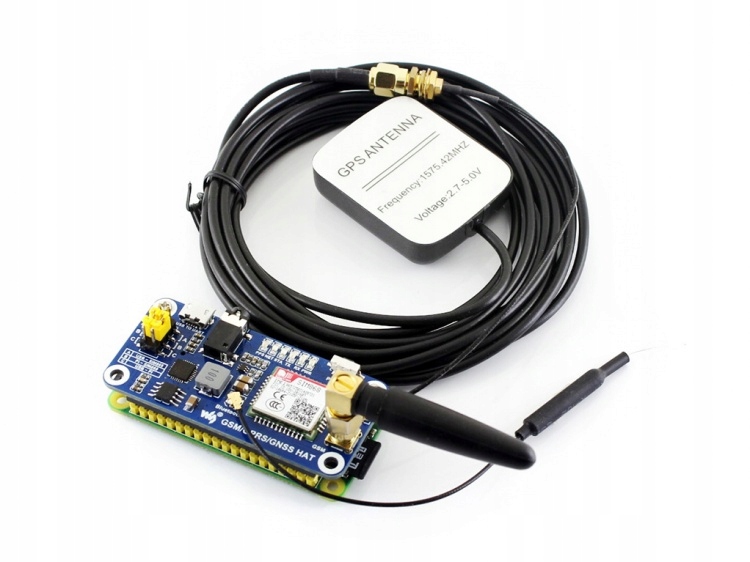

W zestawie:

1. GSM/GPRS/GNSS HAT x1
2. GSM Antenna x1
3. GPS External Antenna (B) x1
4. Bluetooth Antenna x1
5. USB type A plug to micro plug cable x1
6. RPi screws pack (2pcs) x1

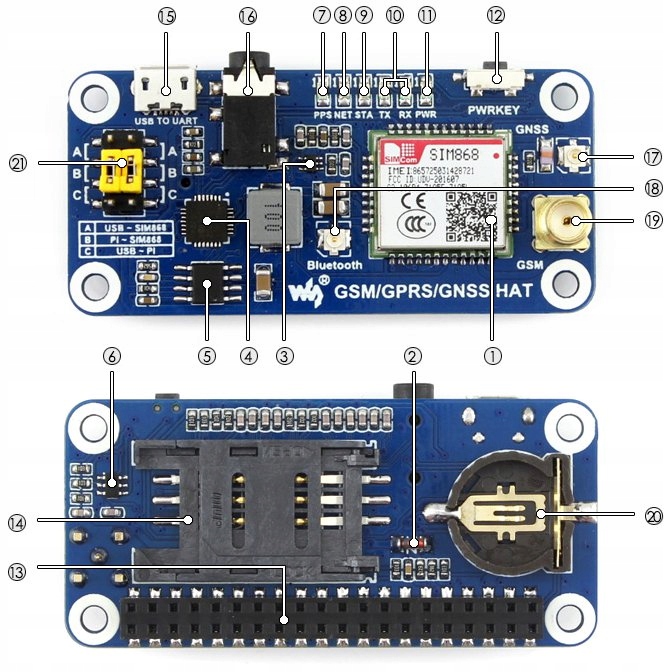

• SIM868 module
• ZMM5V1: regulator diode
• SMF05C: TVS diode
• CP2102: USB TO UART converter
• MP1482: power chip
• NDC7002N: voltage level translator
• GPS status indicator:
• flashes fast when the module starts up
• flashes slowly after GSM register succeed
• flashes fast when the module starts up
• STA module working status indicator
• SIM868 UART Tx/Rx indicator
• Power indicator
• SIM868 control button: press the button and hold for 1s, to startup/shutdown the SIM868
• Raspberry Pi GPIO connector
• SIM card slot
• USB TO UART interface
• 3.5mm earphone/mic jack
• GNSS antenna connector
• Bluetooth antenna connector
• GSM antenna connector
• RTC backup battery holder
• UART selection switch
• A: control the SIM868 through USB TO UART
• B: control the SIM868 through Raspberry Pi
• C: access Raspberry Pi through USB TO UART

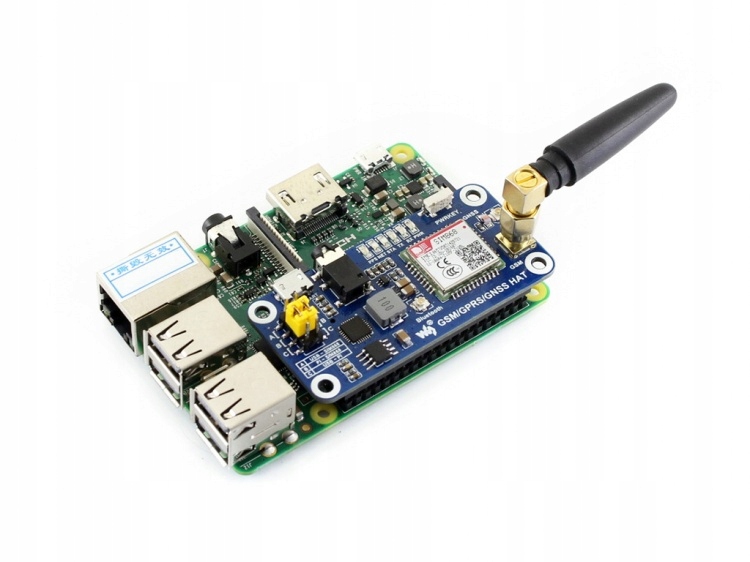

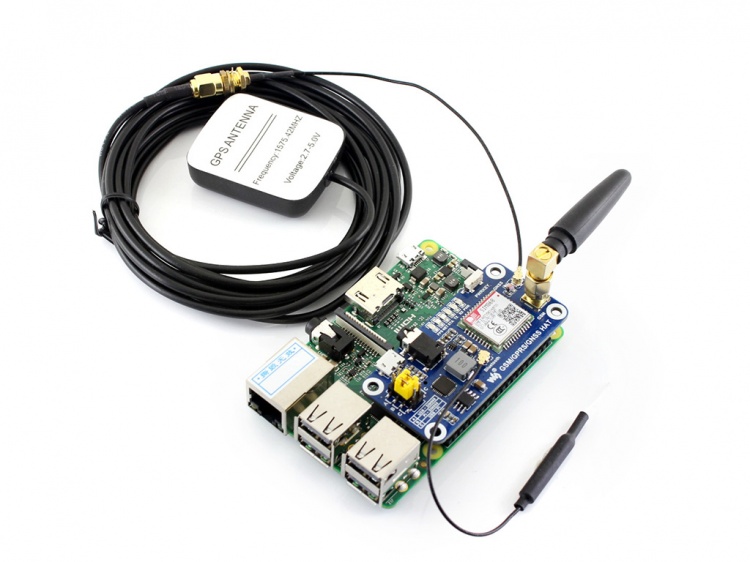

Mikrokomputery Raspberry Pi widoczne na zdjęciach, nie wchodzą w skład sprzedawanego zestawu, można je zakupić na innych naszych aukcjach.
