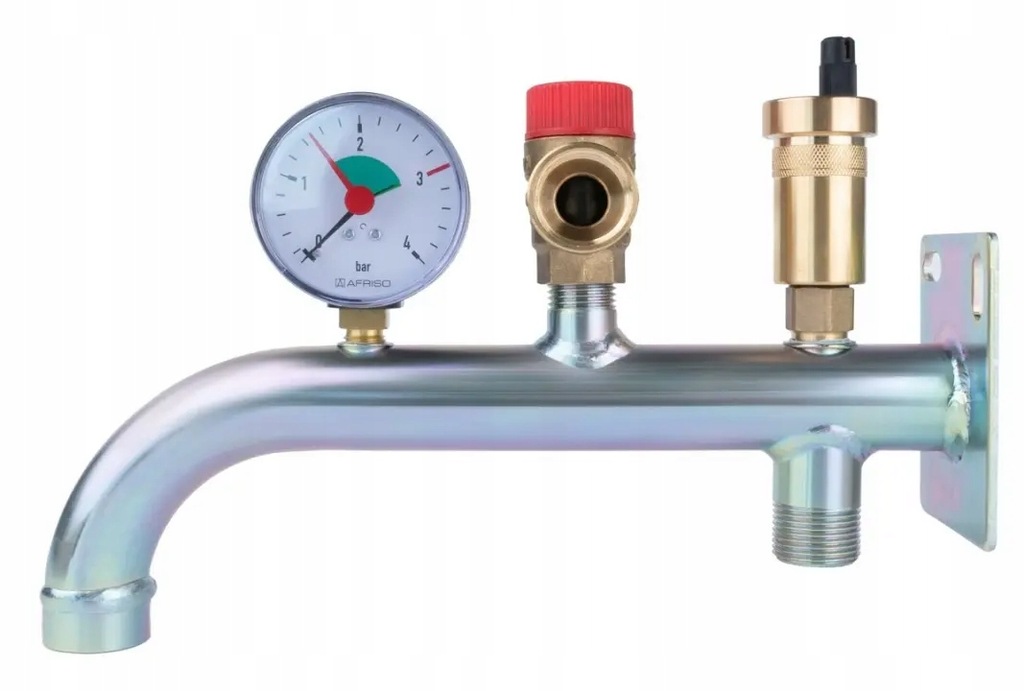

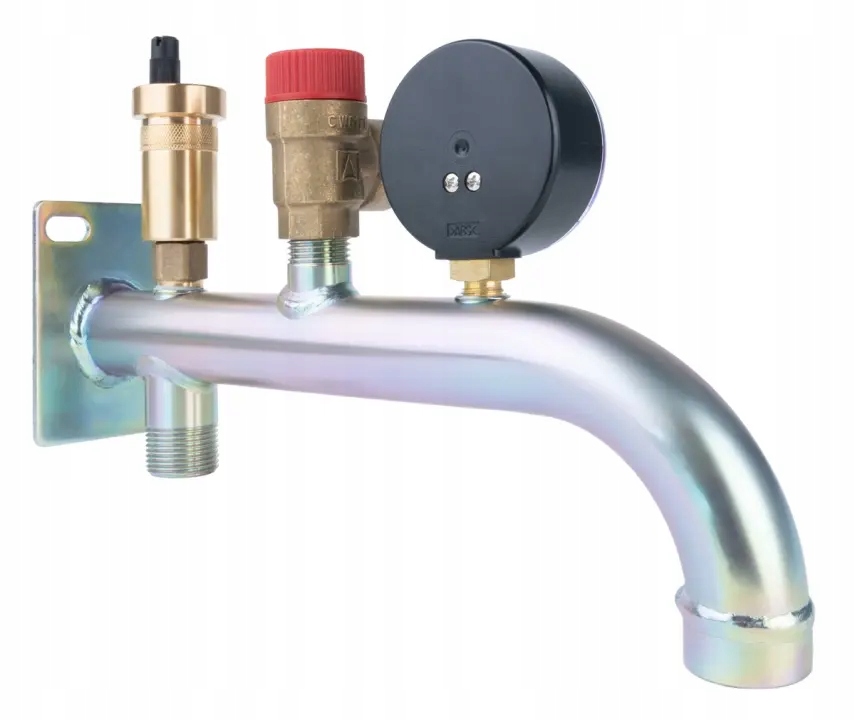

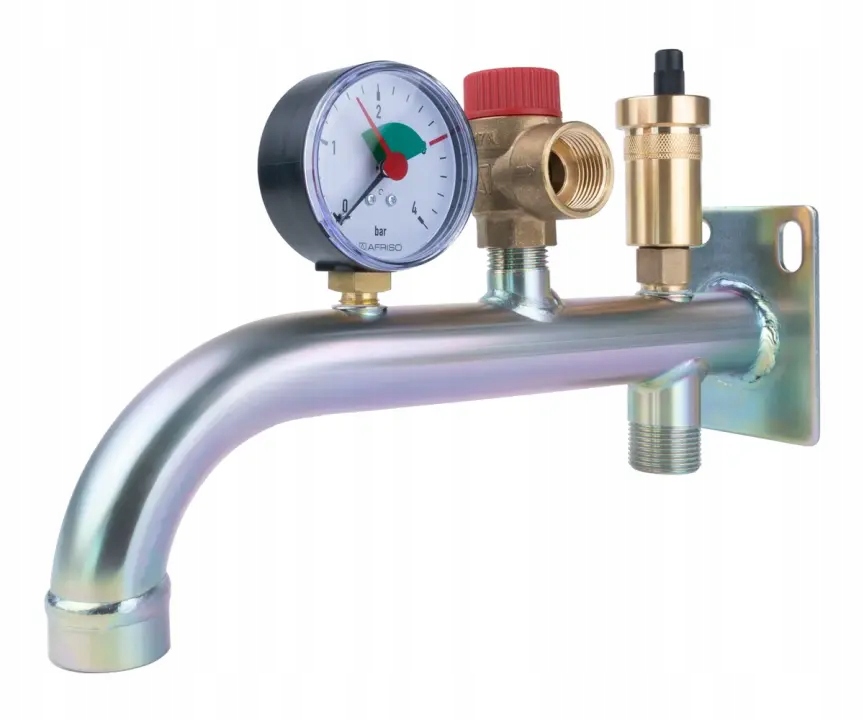

Grupa bezpieczeństwa GAK ST, G3/4", z przyłączem do

naczynia przeponowego GW G3/4"

Zastosowanie

• Stosowana w zamkniętych instalacjach grzewczych.
• Montowana na ścianie w bezpośredniej bliskości zabezpieczanego urządzenia.
• Chroni przed nadmiernym wzrostem ciśnienia, odpowietrza instalację i umożliwia kontrolę ciśnienia.
• Umożliwia montaż naczynia przeponowego o pojemności do 25 l i średnicy nie większej niż 380 mm.

Opis

• Gotowy do zamontowania zespół z fabrycznie sprawdzoną szczelnością.
• Korpus wykonany ze stali cynkowanej.
• Wyposażona w zawór bezpieczeństwa MS 3 bar, manometr HZ 63 rad i odpowietrznik automatyczny PrimoVent z Aquastop.
• Dane techniczne

DANE TECHNICZNE :

• temperatura pracy : 95°C
• przyłącze :  G¾''
• zawór bezpieczeństwa : 3 bar, ½'' x ¾''
• manometr :  0÷4 bar, ø63 mm, G¼" rad
• odpowietrznik automatyczny :  G⅜"
• maksymalna moc instalacji wg : UDT 73.6 kW
• przyłącze naczynia przeponowego :  GW G¾"

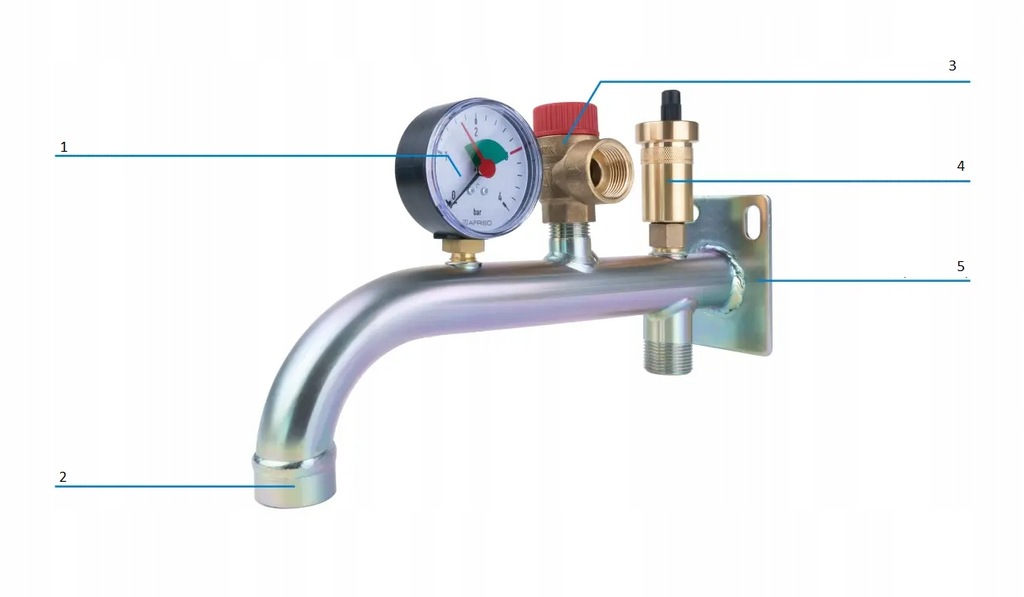

Budowa ;

1. manometr hz

2 . przyłącze naczynia przeponowego

3 . zawór bezpieczeństwa ms

4, odpowietrznik automatyczny

5 . uchwyt
