Funkcja:

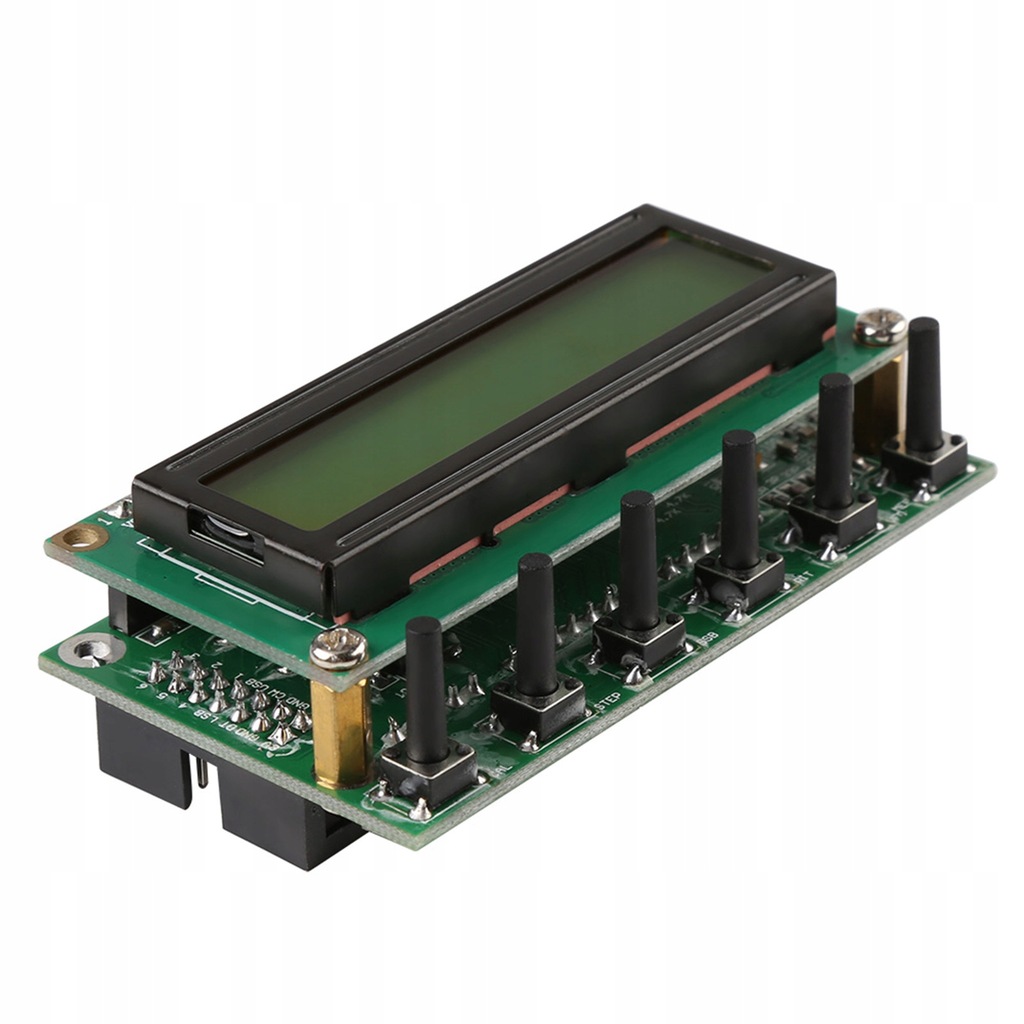

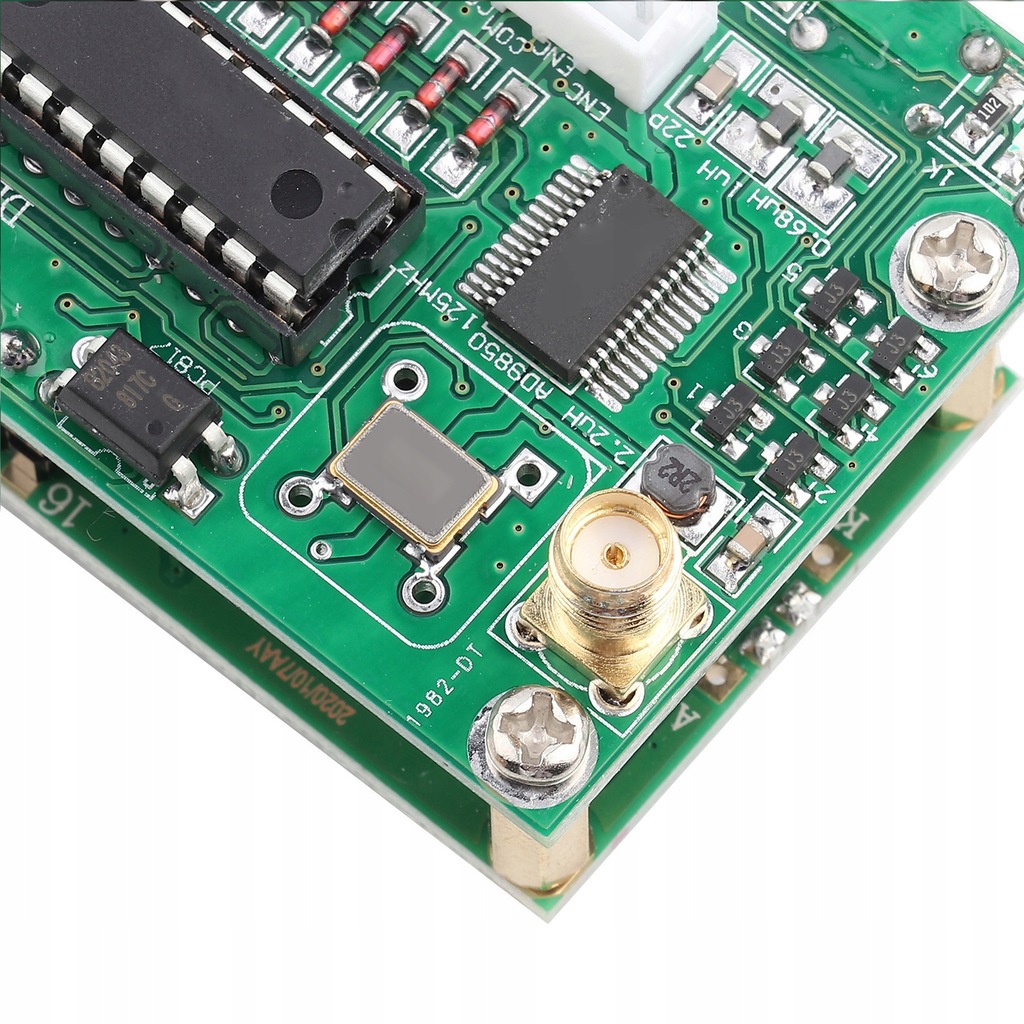

1. To jest generator sygnau DDS 0 ~ 55 MHz. Oparty jest na chipie AD9850 i jest bardzo atwy w obsudze

2. Obsuguje ciągą regulację 0 ~ 55 MHz z krokiem 1 Hz

3. Ten generator ma regulację napięcia 78L05. Idealnym napięciem będzie prąd wejściowy o natężeniu 200 mA i napięciu wejściowym 8–9 V

4. Napięcie wejściowe 12 V może być używane tylko do krótkotrwaych testów, w przeciwnym razie spowoduje nagrzanie pyty

5. 1~6 odpowiada 6 pasmom częstotliwości: (3,8, 7, 9, 14, 18 lub 21, 27 lub 29)

Specyfikacja:

• Cechy:

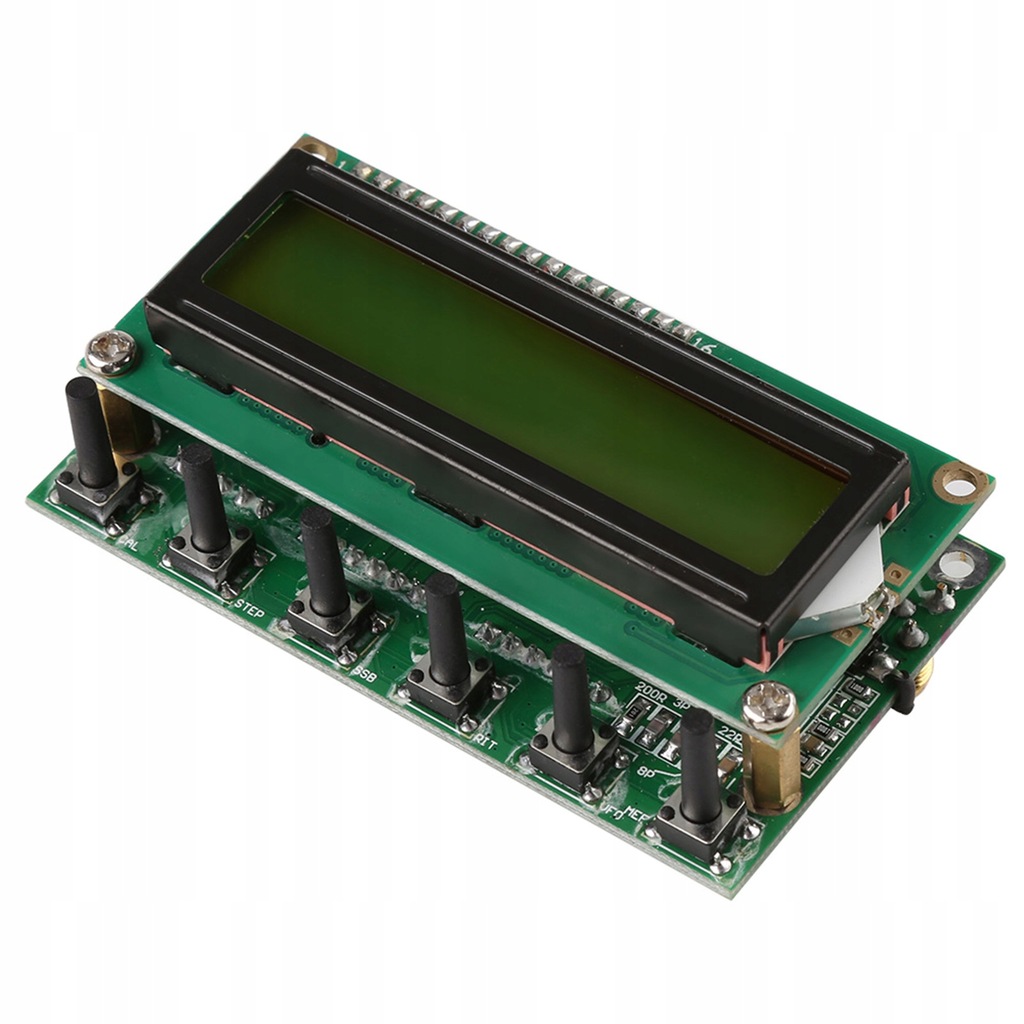

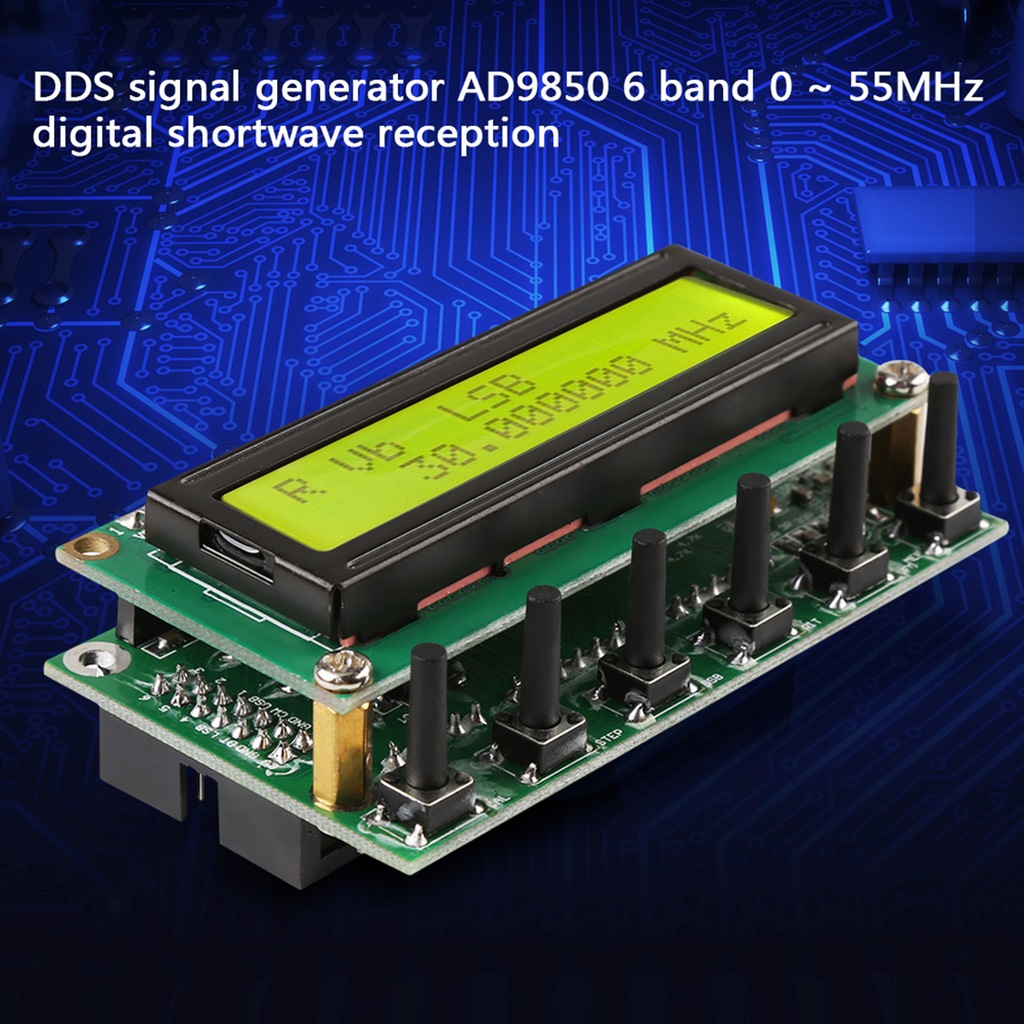

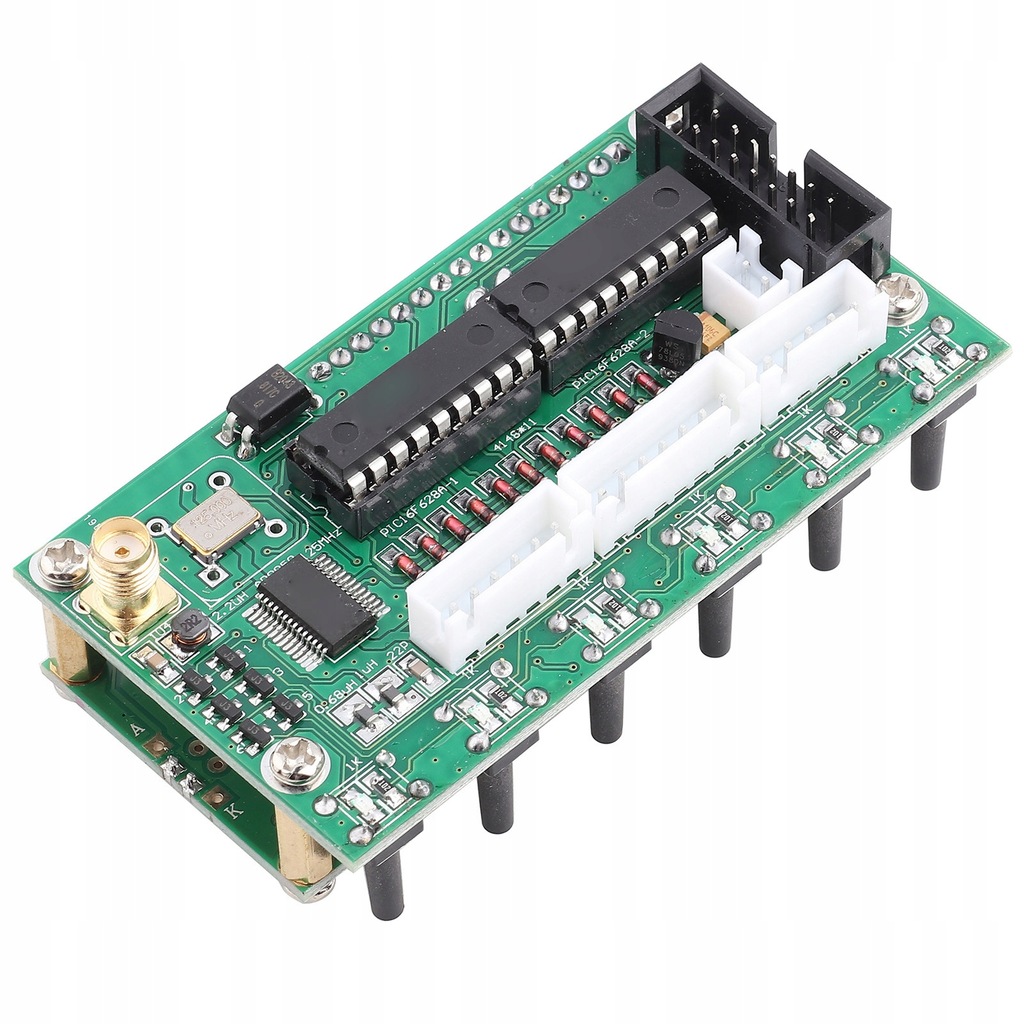

• Jest to generator sygnau DDS 0 ~ 55 MHz. Oparty jest na chipie AD9850 i jest bardzo atwy w obsudze.
• Obsuguje ciągą regulację 0 ~ 55 MHz z krokiem 1 Hz.
• Ten generator ma regulację napięcia 78L05. Prąd wejściowy przy 200 mA, napięcie wejściowe 8-9 V byoby idealnym napięciem.
• Napięcie wejściowe 12 V może być używane tylko do krótkotrwaych testów, w przeciwnym razie spowoduje nagrzanie pyty.

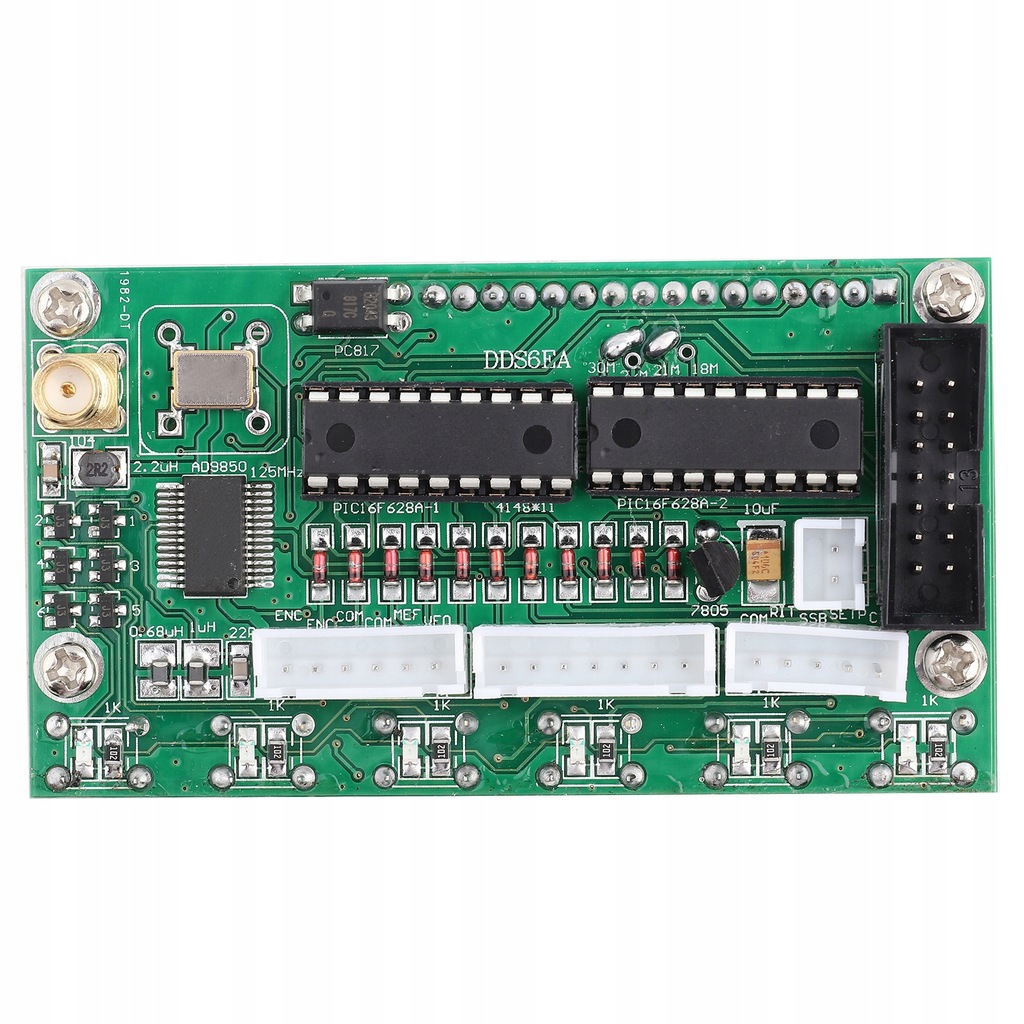

• 5p/6p podącz do kodera zgodnie ze zdjęciem. 7p środka ączy się z wejściem matrycy cyfrowej. 14p (8V GND) to zasilanie 8V z pyty gównej. Jeśli zasilany jest z pyty gównej, DDS nie potrzebuje niezależnego zasilania.
• 1~6 odpowiadają 6 pasmom częstotliwości: (3,8, 7, 9, 14, 18 lub 21, 27 lub 29).
• ISB, USB, CW to trzy tryby do .
• DT to sygna z pyty gównej.

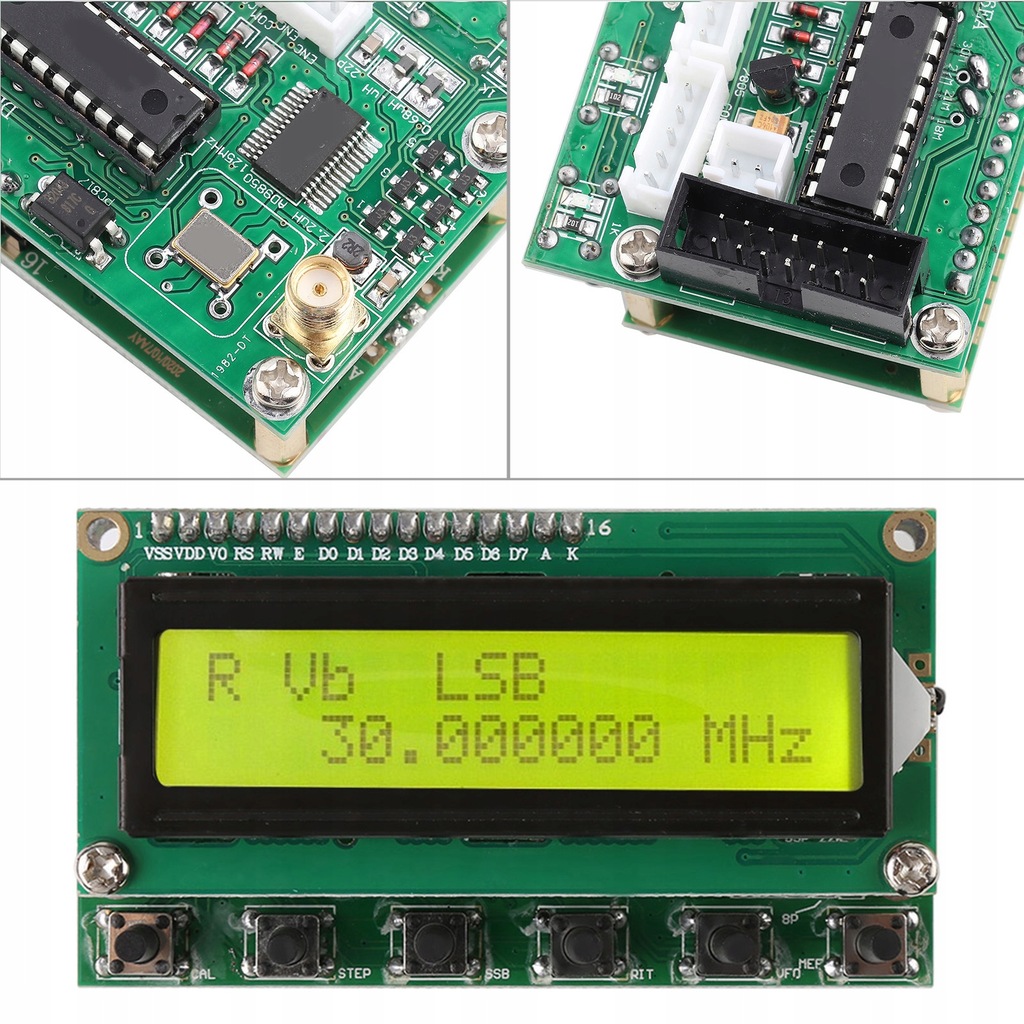

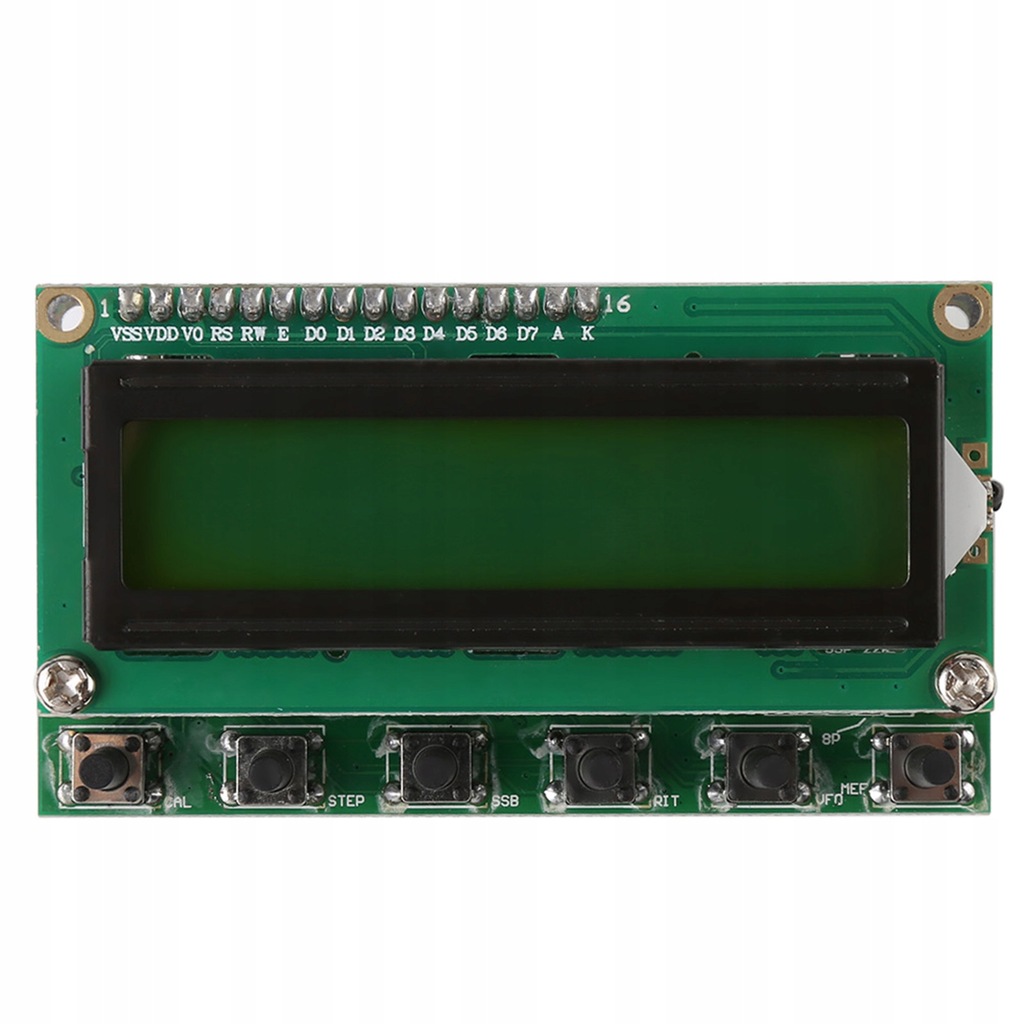

• Klawisze i interfejsy poączeń:
• ENC: Przeącznik enkodera
• MEM: Przeącznik do trybu pamięci
• VFO: Transfer z VFO A do VFO B lub z VFO B do VFO A.
• SSB: Zmiana trybu pracy: przesyanie z USB, LSB, AM, CW i tak dalej...
• RIT: Dostrajanie częstotliwości odbiorczej
• CAL: Ustaw funkcje
• KB-1 i KB-2 mają wspólny wspólny pin, ale nie jest to GND
• Jak dziaać:
• Naciśnij CAL, wącz zasilanie, następnie wchodzimy do ekranu ustawień. Puść/zwolnij CAL.
• Odp.: WŁĄCZ 6XREFCLE: ustawianie trybu zegara chipowego, dostosuj ustawienie kodowania częstotliwości. AD9851 ustawiony na częstotliwość 6-krotności, AD9850 ustawiony na częstotliwość 1-mnożenia. Naciśnij CAL, a następnie szybko zwolnij, aby przejść do następnego kroku B.
• B: DDS-SYSTEM-CLK: Ustawienie częstotliwości roboczej chipa. Użyj przeącznika enkodera, aby wyregulować wartość. Postępuj zgodnie z klawiszem STEP. AD9851 ustawiony na 6-kanaowy oscylator, AD9850 ustawiony na rzeczywistą moc wyjściową oscylatora. Naciśnij CAL, a następnie szybko zwolnij, aby przejść do kroku C.
• C: MIN_RX_DDS_FREQ: Ustawienie minimalnej częstotliwości roboczej. Użyj przeącznika enkodera, aby wyregulować wartość i zgodnie z klawiszem STEP. Naciśnij CAL, a następnie szybko zwolnij, aby przejść do kroku D.
• D: MAX_RX_DDS_FREQ: Ustawienie maksymalnej częstotliwości roboczej. Użyj przeącznika enkodera, aby wyregulować wartość i zgodnie z klawiszem STEP. (Mniejsza niż 60 MHz byaby OK). Naciśnij CAL, a następnie szybko zwolnij, aby przejść do kroku E.
• E: SSB_OFFSET: Dostrajanie trybu pracy SSB. Użyj przeącznika enkodera, aby wyregulować wartość i zgodnie z klawiszem STEP. Naciśnij CAL, a następnie szybko zwolnij, aby przejść do kroku F.
• F: CW_OFFSET: Dostrajanie dla trybu pracy CW. Użyj przeącznika enkodera, aby wyregulować wartość i zgodnie z klawiszem STEP. Naciśnij CAL, a następnie szybko zwolnij, aby przejść do kroku G.
• G: OFFSET_FREQ: Ustawienie częstotliwości przesunięcia. np. ustaw na 9 MHz lub 10,7 MHz, użyj przeącznika enkodera, aby wyregulować wartość i zgodnie z kluczem STEP. Naciśnij CAL, a następnie szybko zwolnij, aby przejść do kroku H.
• H: MULTIPLIER: pomnóż ustawienie częstotliwości. Powinno być ustawione na 1, naciśnij CAL, a następnie szybko zwolnij, aby przejść do kroku I:
• I: Na ekranie wyświetla się sowo „ZAPISZ”, automatycznie zapisuje powyższe ustawienie i powraca do normalnej pracy.
• Specyfikacja:
• Waga: 115g

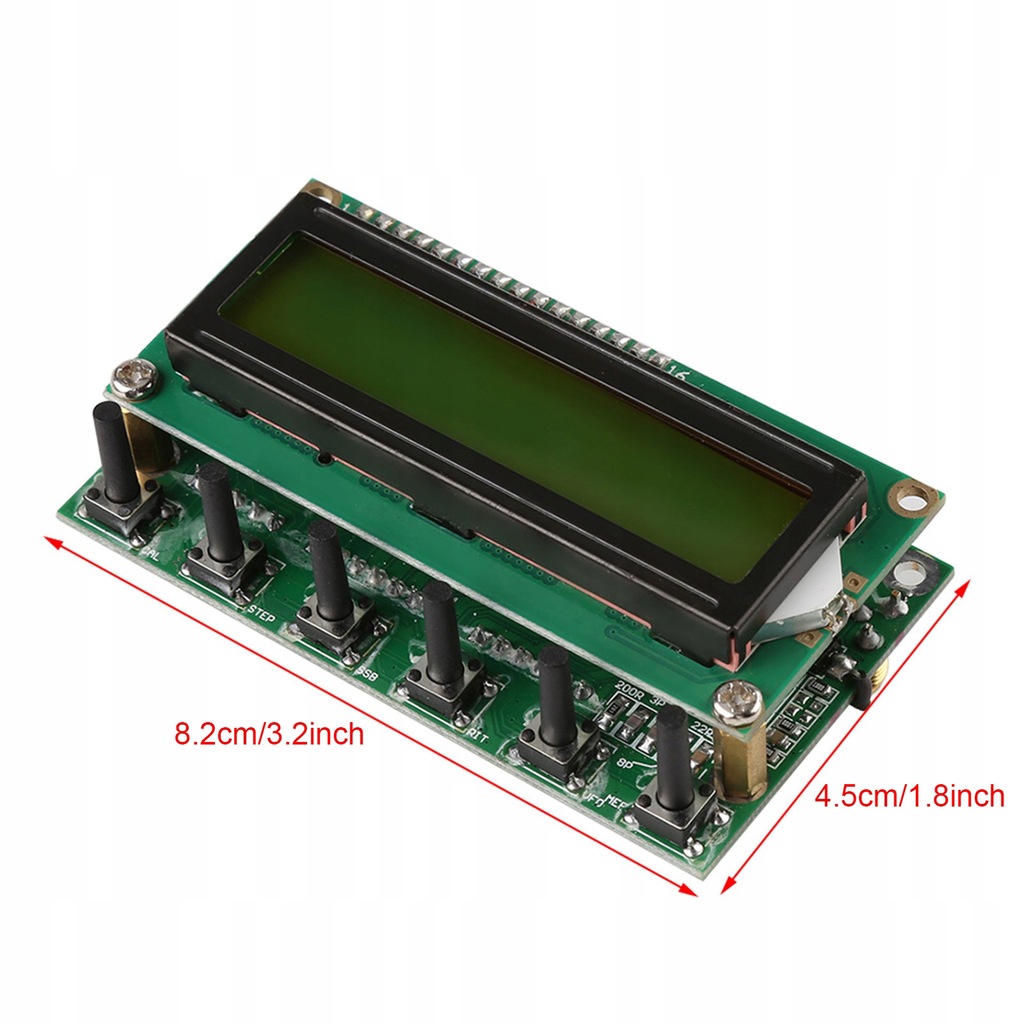

• Rozmiar: ok. 8,2x4,5 cm/3,2x1,8 cala
• Uwagi:

1. DDS SYSTEM CLK: można użyć testera częstotliwości, aby uzyskać oscylator 30 MHz, pomnożyć sprawdzoną wartość przez 6, a następnie umieścić tutaj pomnożoną wartość. Jeśli używasz AD9851, wykonaj ustawienie początkowe na 180000000.

2. PRZESUNIĘCIE CZĘSTOTLIWOŚCI: można ustawić jako + lub -. Obróć przeącznik enkodera, aby zmienić wartość, naciśnij przycisk STEP, a następnie obróć przeącznik enkodera, aby wyregulować krok. Minimalna częstotliwość robocza plus (+) częstotliwość przesunięcia powinna być większa niż 0 (zero).

• Wyświetlanie częstotliwości:
• RX equal MNOŻNIK x (RX_DDS_FREQ + OFFSET_FREQ)
• TX equal MNOŻNIK x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)
• Częstotliwość zaprogramowana w DDS jest obliczana w sposób pokazany poniżej.
• RX equal ABS(RX_DDS_FREQ)
• TX equal ABS(RX_DDS_FREQ + TX_OFFSET_FREQ)
• RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ i OFFSET_FREQ
• Przykady:

1. Zakres wyjściowy DDS 30 ~ 40 MHz:

• MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ RX Zakres wyświetlania częstotliwości.
• 30 MHz 40 MHz 100 MHz equal 130 MHz do 140 MHz. Uwaga 1
• 30 MHz 40 MHz -10 MHz equal 20 MHz do 30 MHz. /
• -40 MHz -30 MHz 170 MHz equal 140 MHz do 130 MHz. Uwaga 2
• -40 MHz -30 MHz 60 MHz equal 30 MHz do 20 MHz.

2. Ustawienie FT180A za pomocą DDS:

• WŁĄCZ NR RPT
• X6 NAGRODA X6
• SYSTEM DDS CLK 180M
• MAKS. CZĘSTOTLIWOŚĆ DDS 65M
• MIN RX DDS FREQ 10,701 M (częstotliwość przesunięcia + częstotliwość RIT)
• MAKSYMALNA CZĘSTOTLIWOŚĆ RX DDS 60M
• CZĘSTOTLIWOŚĆ PRZESUNIĘCIA TX 0
• MAX RIT OFFSET 1K (częstotliwość RIT)
• PRZESUNIĘCIE CZĘSTOTLIWOŚCI -10,700M - (częstotliwość przesunięcia)
• MNOŻNIK 1
•
• Pakiet zawiera:
• 1 x generator sygnau DDS
