Generator Sygnału PWM LCD LPWM 1Hz-150Khz 3.3V-30V

Generator sygnału PWM znajdzie wiele zastosowań w naszych projektach. Przede wszystkim możemy go wykorzystać do tworzenia przebiegów prostokątnych, które będzie przydatny w diagnozowaniu elektroniki, sterowania silnikami DC czy oświetleniem, a nawet generowaniem zegara dla większości mikrokontrolerów.

Produkt ten wyposażony jest w cztery przyciski, które odpowiadają za częstotliwość oraz regulację wypełnienia sygnału PWM.

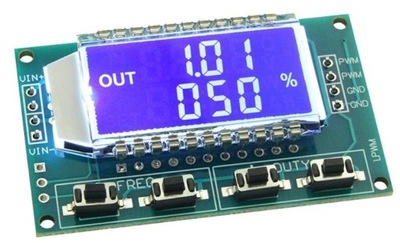

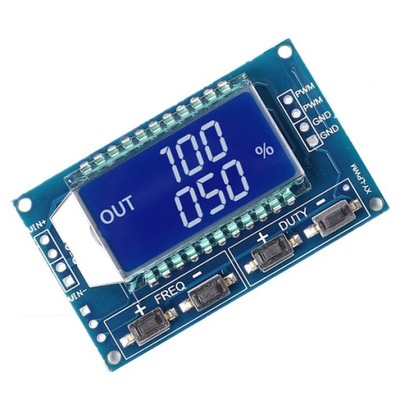

Generator posiada duży i czytelny wyświetlacz LCD, na którym częstotliwość opisywana jest za pomocą czterech trybów: bez kropki – do 999Hz, z dwoma miejscami dziesiętnymi – do 9.99 Khz, z jednym miejscem dziesiętnym – do 99.9KHz oraz z dwiema kropkami – do 150 Khz.

Specyfikacja:

• napięcie: 3.3-30V DC
• zakres częstotliwości: 1 Hz ~ 150 kHz
• dokładność częstotliwości: dokładność w każdym zakresie wynosi około 2%;
• obciążalność sygnału: prąd wyjściowy może wynosić około 5 ~ 30mA
• amplituda wyjściowa: amplituda PWM równa napięciu zasilania
• temperatura otoczenia: -20 ~ + 70 oC
• wymiary: 52 x 32 mm
• możliwość sterowania z mikrokontrolera (piny: Tx oraz Rx) (UART)
