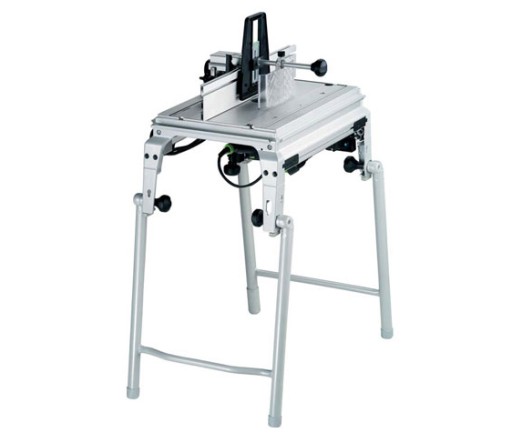

Frezarka stołowa do systemu

Szybka zmiana z zastosowania mobilnego na stacjonarne. Moduł CMS pozwala zmienić frezarkę górnowrzecionową we frezarkę stołową do różnych zastosowań. Do produkcji seryjnej nadaje się frezarka stołowa, ze względu na niewielką przestrzeń w połączeniu, którą zajmuje oraz wydajność i precyzję. Frezowanie wręgów, zaokrągleń i promieni przebiega błyskawicznie. Stabilność frezarki ułatwia podawanie i obróbkę nawet dużych elementów.

Kompletny zestaw składający się z jednostki podstawowej, podstawy modułu i frezarki górnowrzecionowej

Frezarka górnowrzecionowa może być stosowana nie tylko stacjonarnie, lecz także z prowadzeniem ręcznym

Proste ustawianie wysokości frezowania za pomocą korby

Możliwość elastycznej rozbudowy – dla jeszcze większej różnorodności zastosowań

Podwójne przyłącze do odsysania pyłu

Osłona do frezowania łukowego zapewniająca bezpieczne frezowanie i optymalne odsysanie

Moduł frezarki stołowej może zostać wymieniony na inne moduły CMS

Szybko najlepszy rezultat:

Szerokie spektrum zastosowań - stacjonarnie i mobilnie. Po przeprowadzeniu szybkiej rozbudowy frezarka górnowrzecionowa OF 1400 może być również prowadzona ręczne.

Wygoda i pewność:

Łatwa regulacja wysokości frezowania z dokładnością do 1/10 mm za pomocą korby.

Lepiej pracować z systemem:

Frezowanie okręgów i wycięć przy użyciu wielofunkcyjnego szablonu pomocniczego.

Szczegóły produktu:

Dokładna regulacja:

Wysokość frezowania ustawia się za pomocą korby dokładnie, szybko i bez wykonywania obliczeń z dokładnością do 1/10 mm.

Szybki hamulec:

Szybki hamulec zapewnia optymalne bezpieczeństwo przy frezowaniu – TF 1400 zatrzymuje się w ciągu kilku sekund

Skok 70 mm:

Dzięki dużemu skokowi wrzeciona wynoszącemu 70 mm żadnego problemu nie stanowią prace na dużej głębokości frezowania przy użyciu szablonów czy wpuszczanie okuć.

Idealne odsysanie:

Wyjątkowy łapacz wiórów w połączeniu z osłoną ssącą sprawia, że staje się możliwe to, co wydawało się niemożliwe. Przy obróbce krawędzi odsysane jest do 99% wiórów.

Beznarzędziowa wymiana pierścienia do kopiowania:

Pierścienie kopiujące wymienia się w TF 1400 bez używania jakichkolwiek narzędzi. Odblokowujemy, wyjmujemy pierścień, wkładamy nowy, zatrzaskujemy i już jest pewnie umiejscowiony i wycentrowany.

Blokowanie i odblokowywanie jednym ruchem:

Przekręcając tylko pokrętło można zablokować lub odblokować drążki prowadzące prowadnicy równoległej albo innego wyposażenia.

Szybka wymiana frezów:

Wygodna blokada wrzeciona oraz technika grzechotki umożliwia wyjątkowo łatwą wymianę frezu, bez potrzeby przekładania klucza.

Najważniejsze zastosowania

Wszelkiego rodzaju prace frezarskie: frezowanie wręgów, zaokrągleń, łuków i kształtów

Frezowanie kształtów i łuków przy łożysku kulkowym oporowym

Prace wyrównujące przy prowadnicy

Dane techniczne

Prędkość obrotowa na biegu jałowym                     1

0 000 - 22 500 min⁻¹

Pobór mocy

1 400 W

Ciężar

4,5 kg

Wymiary stołu

585 x 400 mm

Wysokość stołu, nóżki złożone

316 mm

Wysokość stołu, nóżki rozłożone

900 mm

Ciężar (zestaw)

25,40 kg

Wysokość robocza z nóżkami

900,00 mm

Wymiary jednostki roboczej

578 x 320 mm

Maks. średnica frezu

60 mm

Ciężar jednostki podstawowej

10,80 kg

Ciężar jednostki roboczej

10,10 kg

Przyłącze do odsysania pyłu Ø

27/36 mm

Z

akres dostawy:

-  frezarka górnowrzecionowa OF 1400 EBQ-Plus

-  jednostka podstawowa ze składanymi nóżkami

-  podstawa modułu

-  narzędzie do obsługi

-  w kartonie
