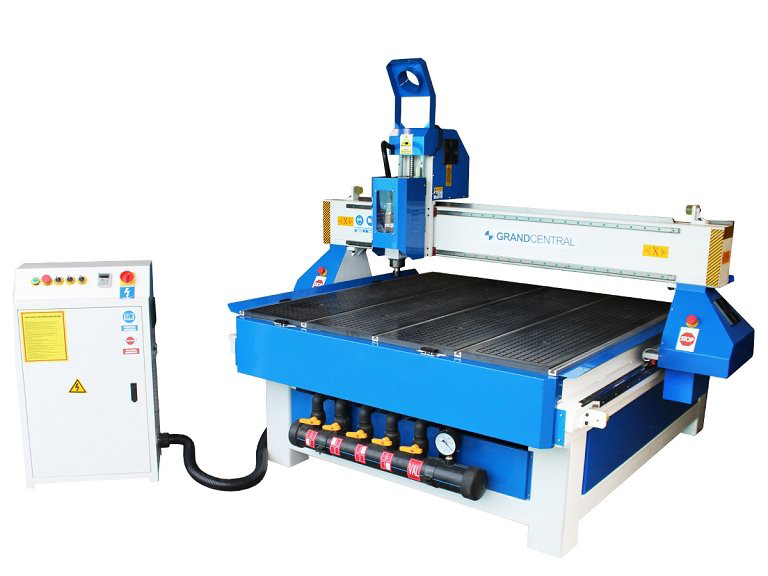

Frezarka CNC 1500x1500 3.5kW PLOTER GRAWERKA PROFI

Do czego służy frezarka CNC?

Mówiąc najprościej - Frezarka CNC służy do grawerowania, wycinania i frezowania.

A dokładniej - Frezarka – jest to obrabiarka przeznaczona do obróbki skrawaniem powierzchni płaskich i kształtowych. Głównym narzędziem obróbczym stosowanym w frezarce jest frez. Jego głównym ruchem powodującym skrawanie jest ruch obrotowy, frez przesuwa się względem obrabianego materiału, nadając mu odpowiednie kształty, odwzorowywując projekt, który stworzyliśmy za pomocą oprogramowania, które zawsze dodajemy w komplecie z frezarką. Obróbka frezarką nazywa się frezowaniem, frezarki CNC dzielimy na te z ręczną i automatyczną wymianą narzędzi. Wyposażenie elektroniczne oraz sterowanie numeryczne i wszelka rozbudowa funkcji przekształciły konwencjonalne frezarki w frezarki CNC - Computerized Numerical Control

Dla kogo jest przeznaczona?

Frezarka CNC przeznaczona jest dla wszystkich – stolarzy, producentów: mebli, schodów, okien, drzwi, stelarzy pod meble tapicerowane, agencji reklamowych tj. produkcja reklam, wycinanie w HPL, PCV, plexi, PP, grawerowanie. Poczynając od mini frezarek, które idealne są dla hobbistów, kończąc na profesjonalnych frezarkach CNC których powierzchnia robocza sięga kilku metrów, które zastosowanie znajdują w dużych fabrykach i warsztatach.

Jeżeli prowadzisz profesjonalny warsztat, a frezarki CNC potrzebujesz do przemysłowego użytku, znajdziesz u nas frezarki do tego przeznaczone, a zakup szybko zaprocentuje i frezarka zacznie na siebie zarabiać!

*Uwaga: Obsługa frezarek CNC wymaga szkolenia, przed rozpoczęciem przygody z frezarką warto przejść szkolenie, na którym dowiesz się wszystkich informacji na temat frezarki i bezpiecznej pracy.

My jako firma TechnologieCNC po zakupie frezarki CNC oferujemy jej transport, instalację oraz szkolenie.

Nie wiesz jak się zabrać do pracy z frezarką? Nie martw się, służymy pomocą!



W jakim materiale może pracować?

Frezarka CNC przeznaczona jest do pracy w materiałach takich jak: Drewno, sklejka, laminaty, OSB, MDF, HPL, PCV, plexa, plastiki i pochodne, tworzywa sztuczne, kompozyty np. Alucobond / dibond, aluminium i stopy metali lekkich.

Po zastosowaniu mgiełki olejowej* frezarka CNC pozwala na pracę z aluminium i metalami lekkimi.



*Mgiełka olejowa – aktywna mieszanka powietrza i chłodziwa, która jest dawkowana w minimalnych ilościach na końcówkę frezu / obrabiany materiał.



Cena za kompletny zestaw mgiełki olejowej łącznie z kompresorem to 1400zł netto.



W jaki sposób mocujemy element do stołu roboczego?

We frezarkach CNC oferowanych przez firmę TechnologieCNC, obrabiany element montowany jest na dwa sposoby:

-Za pomocą T-rowków, które umieszcza się w przeznaczonych do tego slotach na stole roboczym, ustawiamy wysokość mocowania tak, by element stabilnie przylegał do stołu.

-Za pomocą stołu podciśnieniowego*, który wbudowany jest w stół roboczy, przy pomocy specjalnych kanalików powietrznych element trzymany jest przez strumień powietrza.

Oferujemy również frezarki, z możliwością użycia T-rowków jak i podciśnienia w tym samym momencie.

*W przypadku wyboru stołu podciśnieniowego, do jego poprawnej pracy wymagana jest pompa próżniowa.

W jaki sposób zmieniamy narzędzia?

Profesjonalne modele frezarek CNC oferowanych przez nas, mają możliwość liniowej i karuzelowej wymiany narzędzi.

W przypadku karuzelowej wymiany narzędzi, tzw. kołowrotek jeździ przy wrzecionie, dzięki czemu wymiana jest bardzo szybka i efektywna.

W przypadku liniowej wymiany narzędzi – do wyboru – tylnej lub bocznej, wymiana narzędzi odbywa się podobnie i przyśpiesza cały proces.



NAPĘD

Nasze frezarki CNC domyślnie wyposażone są w silniki krokowe lub w SERWONAPĘDY YASKAWA / SIEMENS*.

Osie X, Y poruszają się na najwyższej jakości prowadnicach liniowych HIWIN

Oś Z porusza się na najwyższej klasy śrubie TBI.



*zależnie od modelu



KONSTRUKCJA FREZARKI

Rama maszyny jest odprężana i frezowana na maszynie bramowej CNC.

Cała konstrukcja jest bardzo wysokiej jakości – stabilna i ciężka.

Przewody są wysokiej jakości i elastyczności typu 'lina holownicza'



WRZECIONO

Precyzyjnie ułożyskowany element napędu obrotowego, służy do zamocowania narzędzia, za pomocą którego poddamy materiał obróbce poprzez ruch skrawający.

Wrzeciona stosowane w naszych frezarkach są wysokiej jakości, chłodzone powietrzem lub cieczą, prędkość obrotowa wrzecion to min. 6000 obr./min. do 24000 obr./min.



POWIERZCHNIA ROBOCZA

Powierzchnie robocze naszych frezarek określane są symbolami, np.:

6090 – 600mm x 900mm

1212 - 1200mm x 1200mm

1325 – 1300mm x 2500mm

1515 – 1500mm x 1500mm

1525 - 1500mm x 2500mm

1530 - 1500mm x 3000mm

2130 – 2100mm x 3000mm

2140 - 2100mm x 4000mm

Cały stół roboczy wykonany jest w technologii T-rowkowej, a wybrane modele posiadają możliwość użycia podciśnienia.

Zdjęcia użyte w prezentacji są zdjęciami poglądowymi, mogą różnić się od zdjęć rzeczywistych.

Informacje:

Producent: CNC TECHNOLOGIES

Model: GRAND CENTRAL 1515

Wrzeciono: 3,5kW chłodzone powietrzem

Powierzchnia robocza X/Y/Z: 1500mm x 1500mm x 200mm

Oprogramowanie: AUTODESK ARTCAM 2016 open

Rozdzielczość programowa: 0,01mm

Rozdzielczość mechaniczna: 0,04mm

Max szybkość w wolnych przejazdach: do 33m/min

Max. szybkość pracy w materiale: do 25m/min

Falownik: 3,7kW Fuling

Cechy:

Stół hybrydowy tzn. podciśnieniowy 4-sekcyjny + T-Rowki

Sterowanie maszyną za pomocą systemu Mach3 w języku Polskim(wymagany komputer do podłączenia poprzez USB)

Czujnik wysokości narzędzia

Prędkość pracy w materiale do 25m/min

Wolne przejazdy do 33m/min

System centralnego smarowania olejowego - do wózków i prowadnic na wyposażeniu standardowym

Układ napędzający to wysokiej klasy silniki krokowe 8 przewodowe + sterownik

Podwójny silnik krokowy z obu stron na osi Y

Okablowanie maszyny z wysokiej klasy przewodów anty-pożarowych

Sterowniki silników krokowych mocne 860H - 4,2A

Osie X,Y na wysokiej jakości i precyzji przekładniach helikalnych

Osie X, Y, Z prowadzone na wózkach i prowadnicach liniowych PMI/HIWIN (Oś Y/Z - Podwójne)

Oś Z na śrubie kulowej TBI

Wyposażenie dodatkowe:

Podwyższenie bramy do 300mm - 3 700zł netto

Podwyższenie bramy do 400mm - 4 500zł netto

Podwyższenie bramy do 500mm - 6 000zł netto

Pompa próżniowa Becker KVT 3.140 - 5 500zł netto

Pompa próżniowa Becker VTLF 2.250 250 m3/h - 12 500 PLN netto
