FNIRSI 2C23T Cyfrowy multimetr, LCD 2,8", podwójny kanał, 10 MHz, AC750 V, DC

Instytut NIRSI Spektroskopii Bliska Podczerwieni

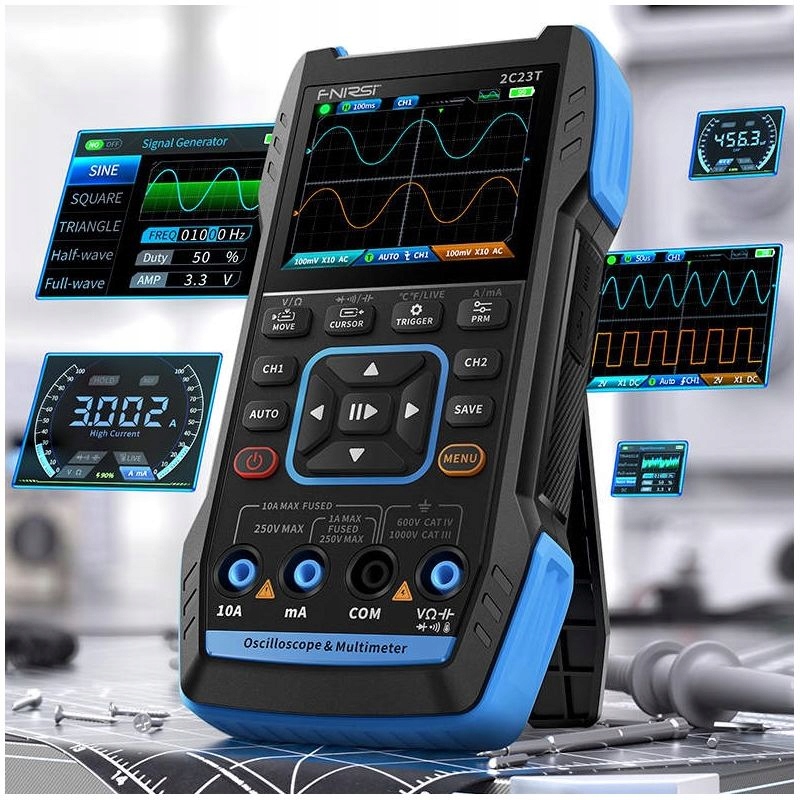

Oscyloskop 3 w 1 FNIRSI 2C23T to wszechstronne urządzenie zaprojektowane tak, aby sprostać potrzebom profesjonalistów. To kompaktowe i wydajne urządzenie łączy w sobie oscyloskop, generator sygnału i multimetr, umożliwiając użytkownikom wykonywanie szerokiej gamy pomiarów i testów na jednym urządzeniu**.

Oscyloskop 3 w 1 FNIRSI 2C23T to naprawdę wszechstronne urządzenie. Mimo niewielkich rozmiarów, urządzenie zostało wyposażone w duży, kolorowy wyświetlacz o przekątnej 2,8 cala i rozdzielczości HD 320×240p.

Oscyloskop ten nadaje się do pracy w laboratorium i warsztacie, ale idealnie sprawdzi się również dla pracowników terenowych. Jego solidna konstrukcja wykonana jest z wysokiej jakości tworzywa ABS z silikonowymi zabezpieczeniami na rogach.

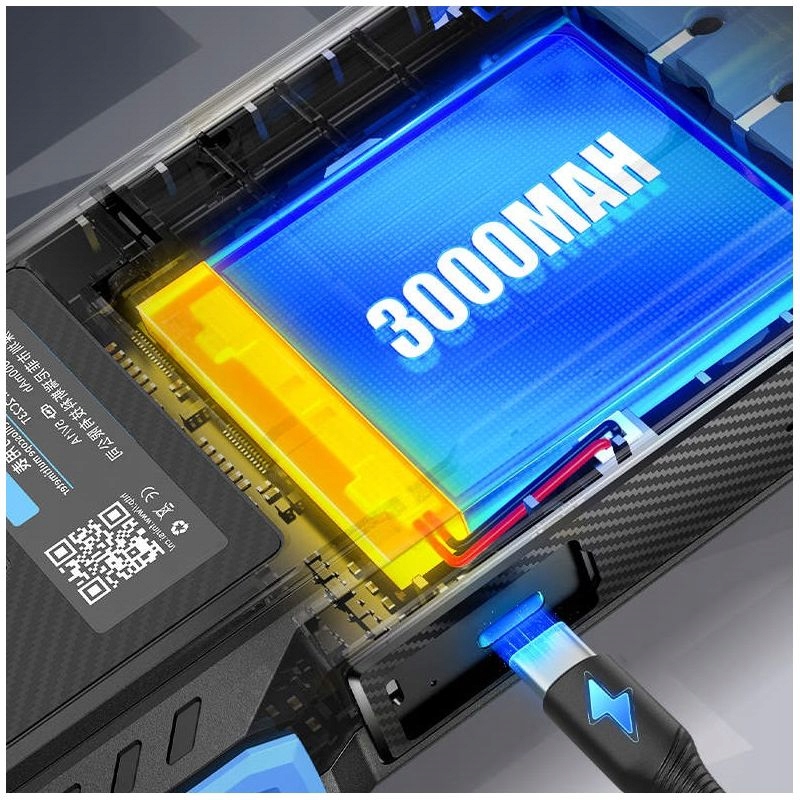

Oscylator zasilany jest zintegrowaną baterią o pojemności 3000 mAh. Ładowanie odbywa się poprzez złącze USB-C. Po naładowaniu urządzenie może pracować do 6 godzin w trybie czuwania. Urządzenie Pro można ładować za pomocą standardowego zasilacza sieciowego ze złączem USB i wyjściem 5 V/1 A (brak w zestawie).

Funkcja pamięci masowej pozwala na łatwy eksport danych z USB do komputera za pomocą kabla USB, co jeszcze bardziej zwiększa praktyczność i wydajność korzystania z oscyloskopu.

Aby uzyskać aktualizacje oprogramowania Pro, oprogramowania układowego itp., odwiedź witrynę producenta

Opcje pomiaru: .

Oscyloskop

Oscyloskop jest doskonałym narzędziem do wizualizacji i analizy sygnałów elektrycznych w czasie rzeczywistym. Umożliwia identyfikację usterek w obwodach elektronicznych i testowanie podzespołów.

Oscyloskop wykorzystuje architekturę sprzętową FPGA+MCU+ADC z częstotliwością próbkowania 50 MS/s, pasmem analogowym 10 MHz, wbudowanym modułem ochrony przed wysokim napięciem i obsługuje maksymalny pomiar napięcia szczytowego ±400 V.

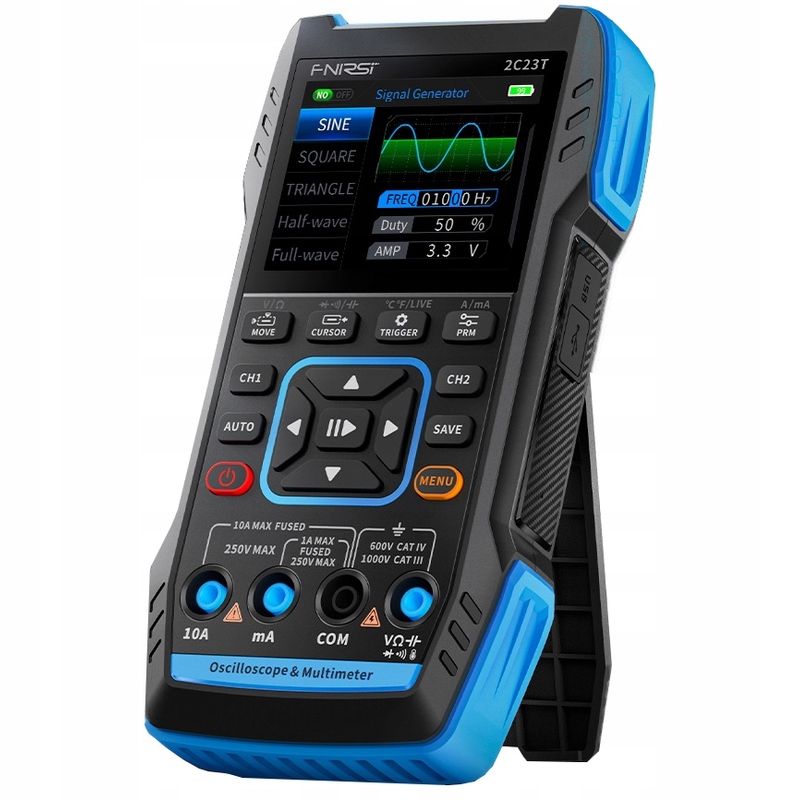

Generator sygnału

Generuje różnego rodzaju sygnały do testowania obwodów, co jest niezbędne przy diagnostyce i debugowaniu urządzeń elektronicznych.

Zintegrowany generator sygnałów funkcyjnych DDS może generować 7 typów sygnałów funkcyjnych, z których każdy charakteryzuje się maksymalną mocą wyjściową 2 MHz i krokiem 1 Hz. Częstotliwość wyjściowa, amplituda i współczynnik wypełnienia są regulowane.

Multimetr

Dokładny pomiar napięcia, prądu, rezystancji i innych parametrów elektrycznych, które są niezbędne w codziennych zadaniach inżynierii elektrycznej. Pomiary stają się bardzo łatwe dzięki automatycznemu zakresowi pomiaru.

Dla łatwego pomiaru użyj multimetru:

Napięcie prądu stałego 9,999 V/99,99 V/999,9 V, ±(0,5%+3)

Napięcie prądu przemiennego 9,999 V/99,99 V/750,0 V, ±(1%+3)

Prąd stały 9999μA/99,99mA/999,9mA/9,999A, ±(1,2%+3)

Prąd przemienny 9999μA/99,99mA/999,9mA/9,999A, ±(1,5%+3)

Rezystancja 999,9Ω / 9,999kΩ / 99,99kΩ / 999,9kΩ / 99,99MΩ ±(0,5%+3), 99,99MΩ, ±(1,5%+3)

Pojemność 9,999 nF/99,99 nF/999,9 nF/9,999 μF/99,99 μF/999,9 μF±(2%+5), 9,99 mF/99,99 mF±(5%+20)

Temperatura –55 – 1300°C (-67 – 2382°F), ±(2,5%+5)

Dioda LED/Brzęczyk

Mieszkaniowy

Parametry techniczne: .

Oscyloskop:

Kanał: Podwójny kanał

Częstotliwość próbkowania: 50M

Szerokość pasma analogowego: 10M (bez dwóch kanałów 10M)

Głębokość pamięci: 32 kB

Impedancja: 1MΩ

Zakres podstawy czasu: 50ns-10s

Czułość pionowa: 20mV/dz-10V/dz (X1)

Maksymalne napięcie pomiarowe: ±400V

Tryb startowy: Automatyczny/Normalny/Prosty

Typ wyzwalacza: zbocze narastające, zbocze opadające

Tryb wyświetlania: YT/Przewijanie

Tryb połączenia: AC/DC

Zapisz zrzut ekranu krzywej: Tak

Eksportuj obraz krzywej: Tak

Generator

Kanał: 1 kanał

Częstotliwość: 1Hz-2MHz

Amplituda: 0,1-3,3 V

Multimetr

Napięcie stałe: 9,999 V~999,9 V

Napięcie prądu przemiennego: 9,999 V~750,0 V

Prąd stały: 9999μA ~9,999A

Prąd przemienny: 9999μA~9,999A

Rezystancja: 999,9Ω~99,99MΩ

Pojemność: 9,999nF~99,99mF

Temperatura: (-55~1300℃)/(-67~2372°F)

Dioda: Tak

Test ciągłości: Tak

Wykrywanie w czasie rzeczywistym: Tak

Inni

Wyświetlacz LCD: 2,8 cala, HD, 320×240

Jasność wyświetlacza: regulowana

Zasilanie: wbudowana bateria

Pojemność: 3000mAh

Czas czuwania: do 6 godzin.

Ustawienie automatycznego wyłączania: Tak

Połączenie/ładowanie: USB-C

Parametry wejściowe ładowania: 5V/1A

Menu: angielski, rosyjski, portugalski, niemiecki, japoński

Wymiary: 167×89×35mm

Waga: 300g

Oscyloskop, multimetr i generator sygnału w jednym, duży i czytelny wyświetlacz graficzny, pomiar prądu, napięcia, rezystancji, pojemności i temperatury, brzęczyk, wbudowana bateria
