Funkcja:

1. Generowanie ciągłych przebiegów sinusoidalnych, prostokątnych, trójkątnych, rampy (w górę iw dół) i klatki schodowej (w górę iw dół)

2. Generowanie zdefiniowanych przez użytkownika przebiegów arbitralnych (AWG)

3. Generowanie sygnałów o przemiataniu częstotliwości wybranych przebiegów. Częstotliwość początkową, częstotliwość końcową i szybkość przemiatania można ustawić niezależnie

4. Generowanie sygnałów testowych/sterujących serwomechanizmem w rozdzielczości mikrosekundowej z programowalną przez użytkownika szerokością impulsu, amplitudą i cyklem

5. Ustawienie częstotliwości (lub okresu), amplitudy i przesunięcia odbywa się za pomocą cyfr - szybko i prosto

Specyfikacja:

• Opis:

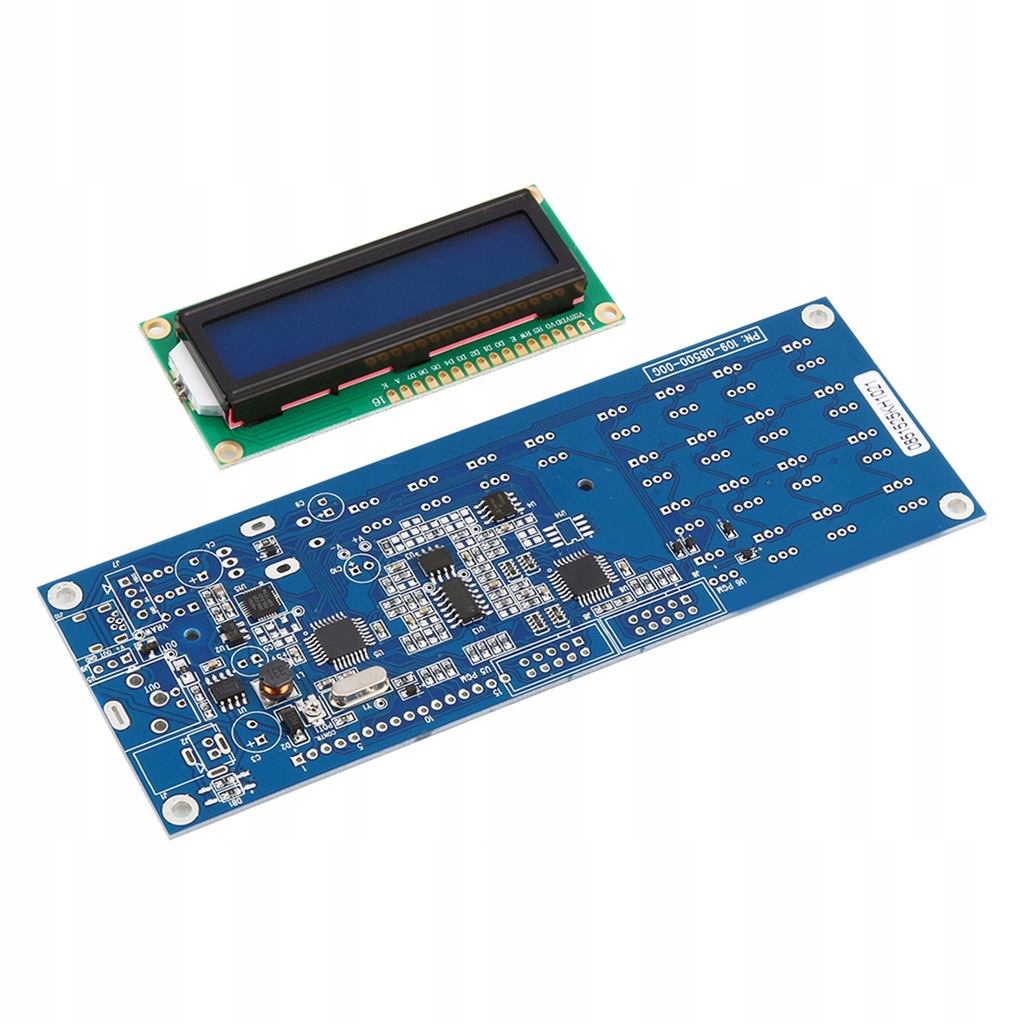

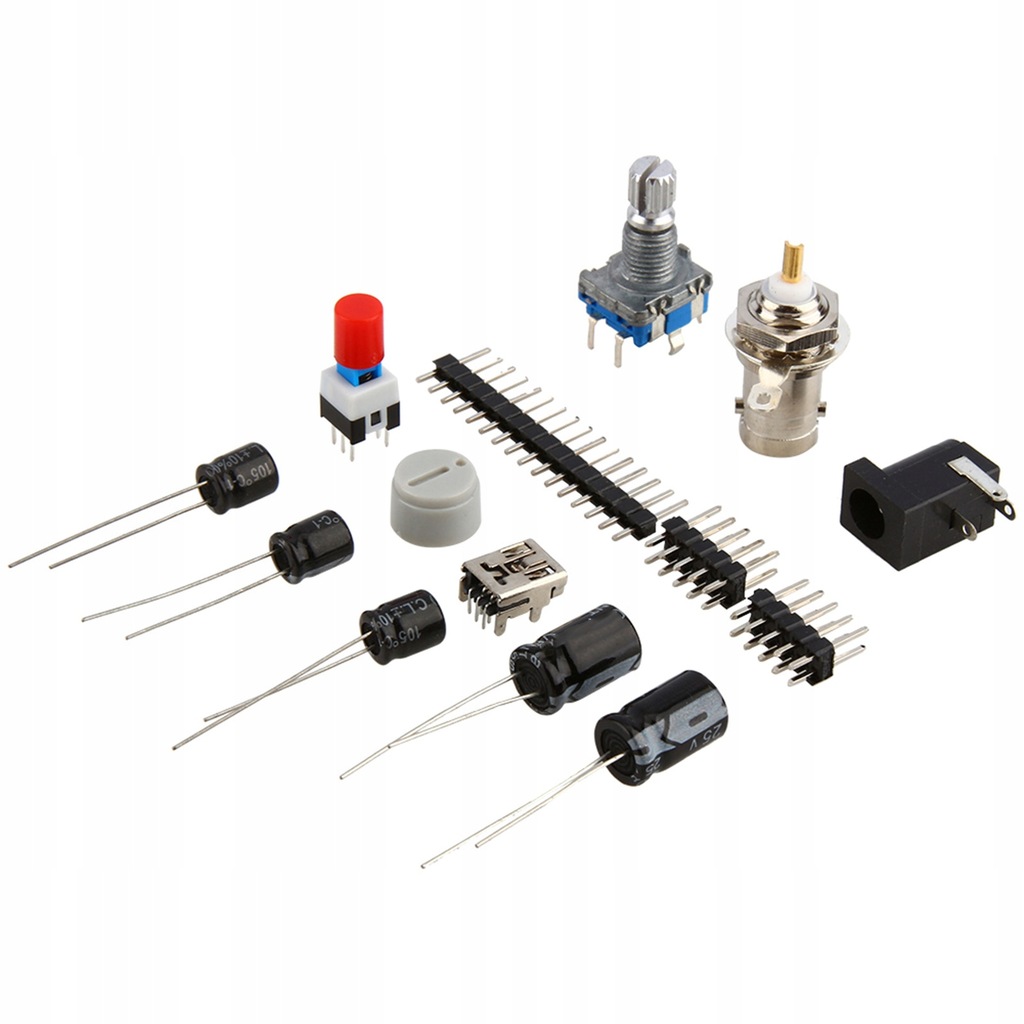

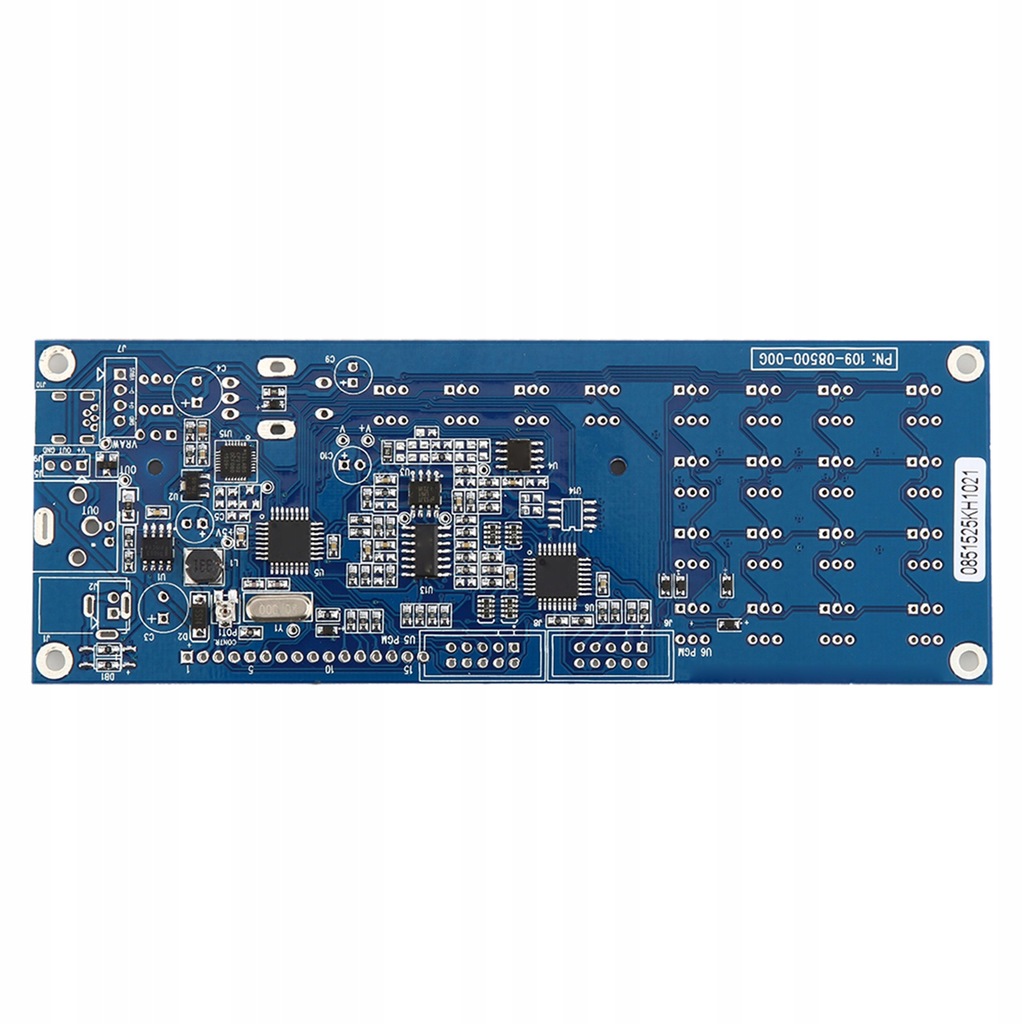

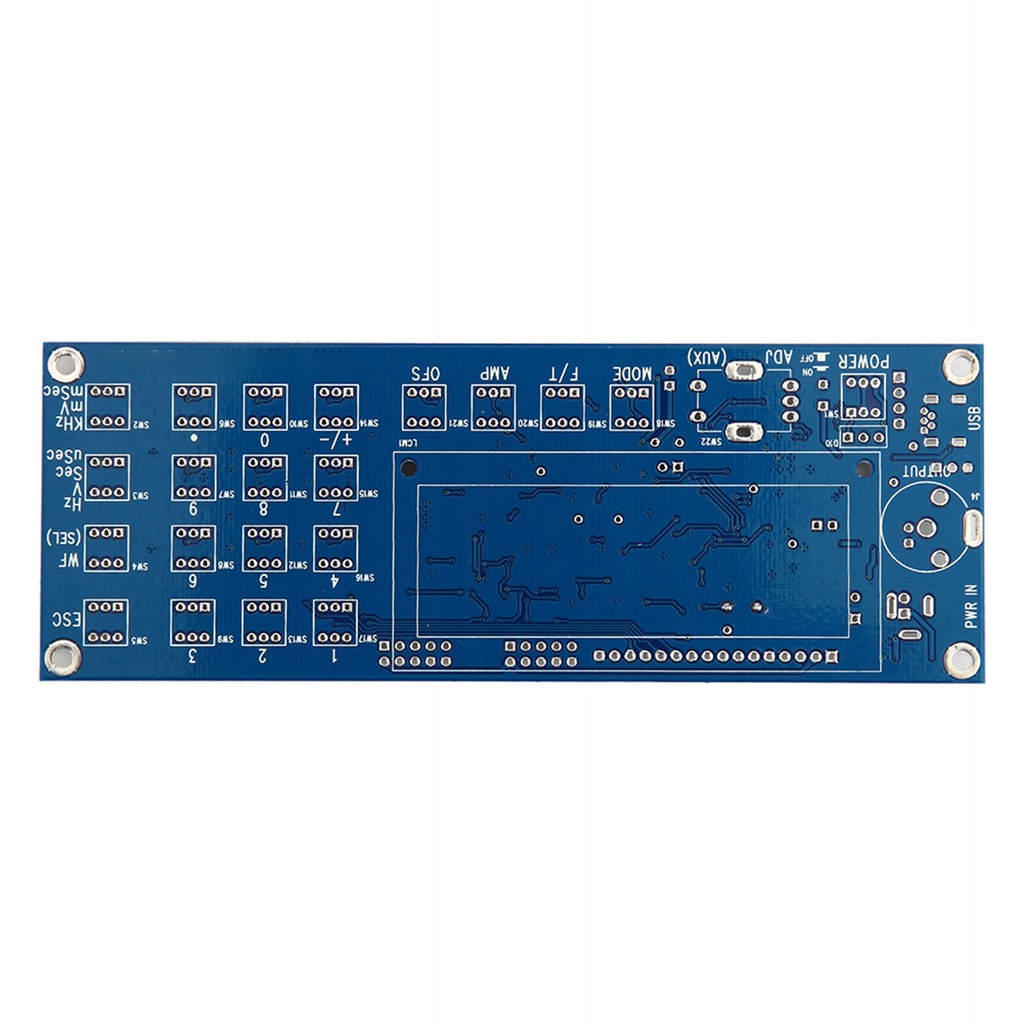

• Ten link to części KIT (jeszcze nie spawane)
• Film demonstracyjny:
• Powszechnie używany sygnał Demo
• Demo sygnału serwomechanizmu
• Sweep Fuction Demo
• Cechy:

1. Generowanie ciągłych przebiegów sinusoidalnych, prostokątnych, trójkątnych, rampy (w górę iw dół) i klatki schodowej (w górę iw dół).

2. Generowanie zdefiniowanych przez użytkownika przebiegów arbitralnych (AWG).

3. Generowanie sygnałów o przemiataniu częstotliwości wybranych przebiegów. Częstotliwość początkową, częstotliwość końcową i szybkość przemiatania można ustawić niezależnie.

4. Generowanie sygnałów testowych/sterujących serwomechanizmów w rozdzielczości mikrosekundowej z programowalną przez użytkownika szerokością impulsu, amplitudą i cyklem.

5. Ustawienie częstotliwości (lub okresu), amplitudy i przesunięcia odbywa się za pomocą cyfr - szybko i prosto.

6. Zmienny cykl pracy od 1% do 100% dla sygnału prostokątnego.

7. Częstotliwość (okres), amplitudę i przesunięcie można regulować przyrostowo za pomocą enkodera obrotowego.

8. Wielkość kroku przyrostowego można ustawić na dowolną wartość. Bardzo wygodny do szybkiego dostosowania częstotliwości/cyklu wokół określonego punktu lub w zakresie.

9. Dostępne wejście wyzwalające.

10. Wyjście synchroniczne dostępne dla trybu zamiatania.

11. Ustawienia są zapamiętywane po wyłączeniu zasilania.

12. Może być używany jako regulowane źródło napięcia prądu stałego poprzez ustawienie częstotliwości na 0.

• Specyfikacja:
• Zakres częstotliwości: 0 - 200 KHz (Sinus)
• Rozdzielczość częstotliwości: 1 Hz
• Maksymalny błąd częstotliwości (tryb CW): 0,1490Hz dla F > 40Hz, 0,000596Hz dla F
• Maksymalny błąd częstotliwości (tryb Sweep): 0,1490 Hz
• Zakres amplitudy: 0 - 10 V od szczytu do szczytu
• Rozdzielczość amplitudy: 0,1 V
• Zakres offsetu: -5V - 5V
• Rozdzielczość przesunięcia: 40mV
• Głębokość pamięci: 256 bajtów
• Częstotliwość próbkowania: 2,5 Msp
• Poziom wejściowy wyzwalacza: Wysoki - 3,5 V (min), Niski - 1,5 V (maks.)
• Opóźnienie wyjścia przy wyzwalaniu: < 5us (gdy panel nie działa)
• Poziom wyjściowy synchronizacji: 5 V TTL
• Impedancja wyjściowa: 50 omów
• Napięcie zasilania: DC 15V (maksymalnie 16V DC)
• Zużycie prądu: < 150mA (bez obciążenia)
• Wymiar: 155X55X30mm

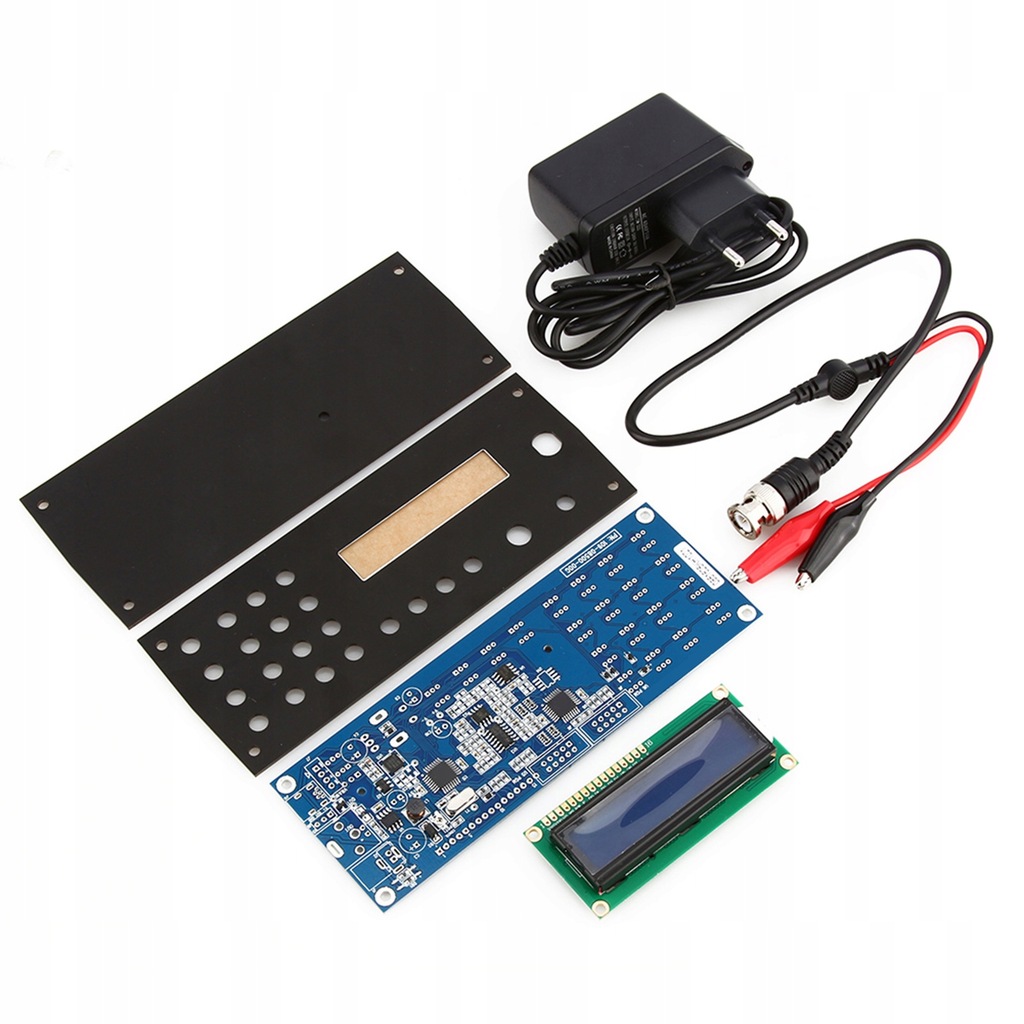

• Paczka zawiera:
• 1 x części zestawu cyfrowego generatora funkcji FG085
• 1 x zasilacz (wtyczka EU)
