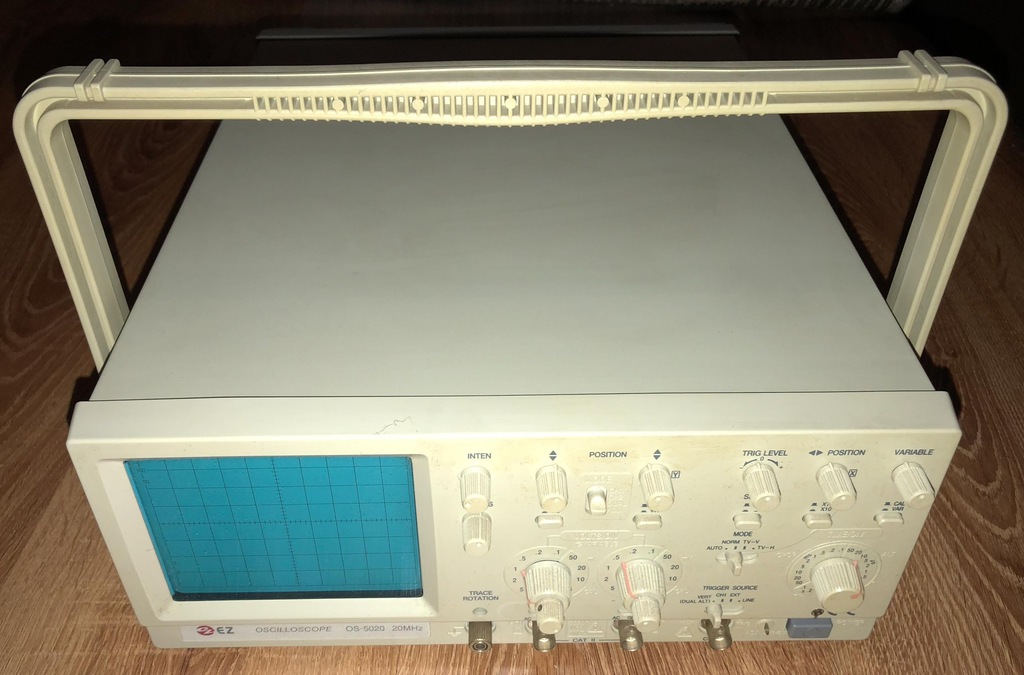

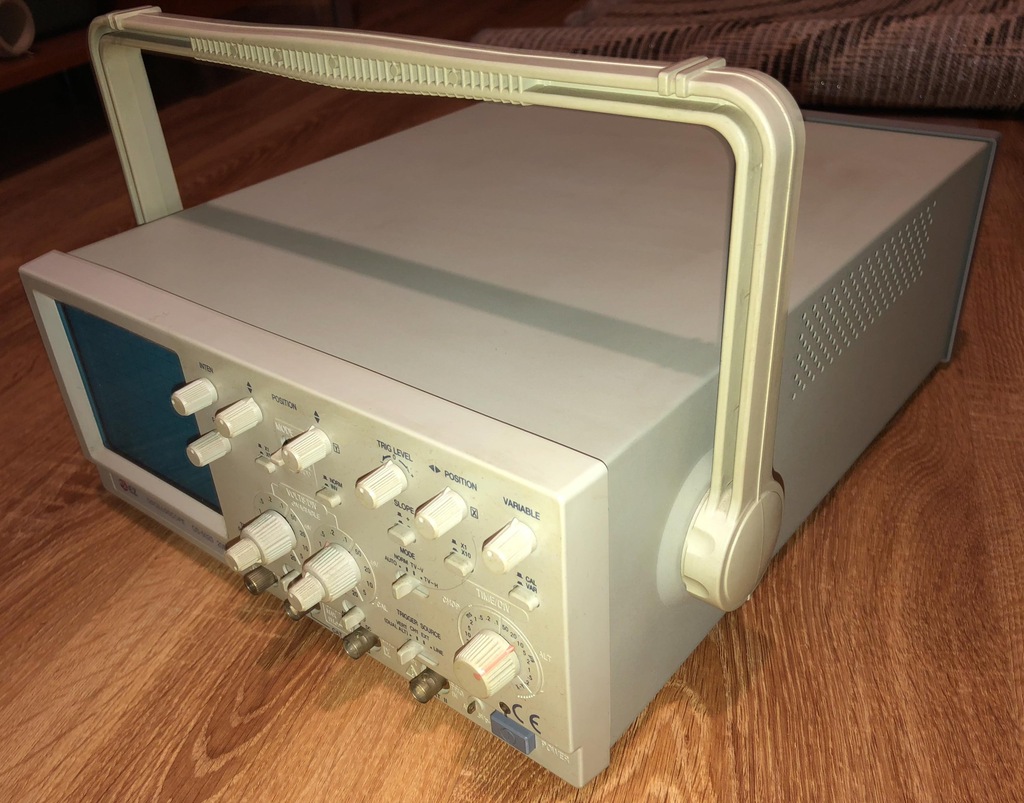

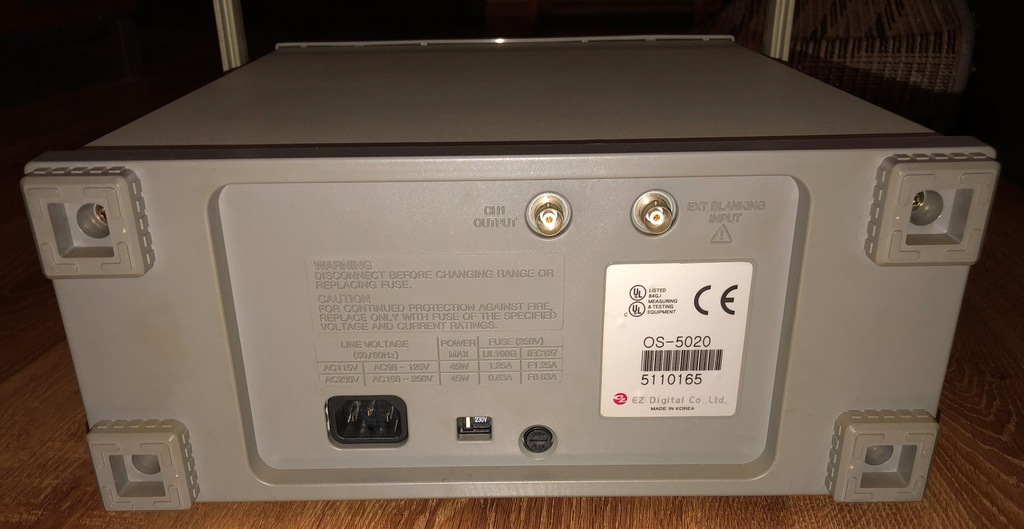

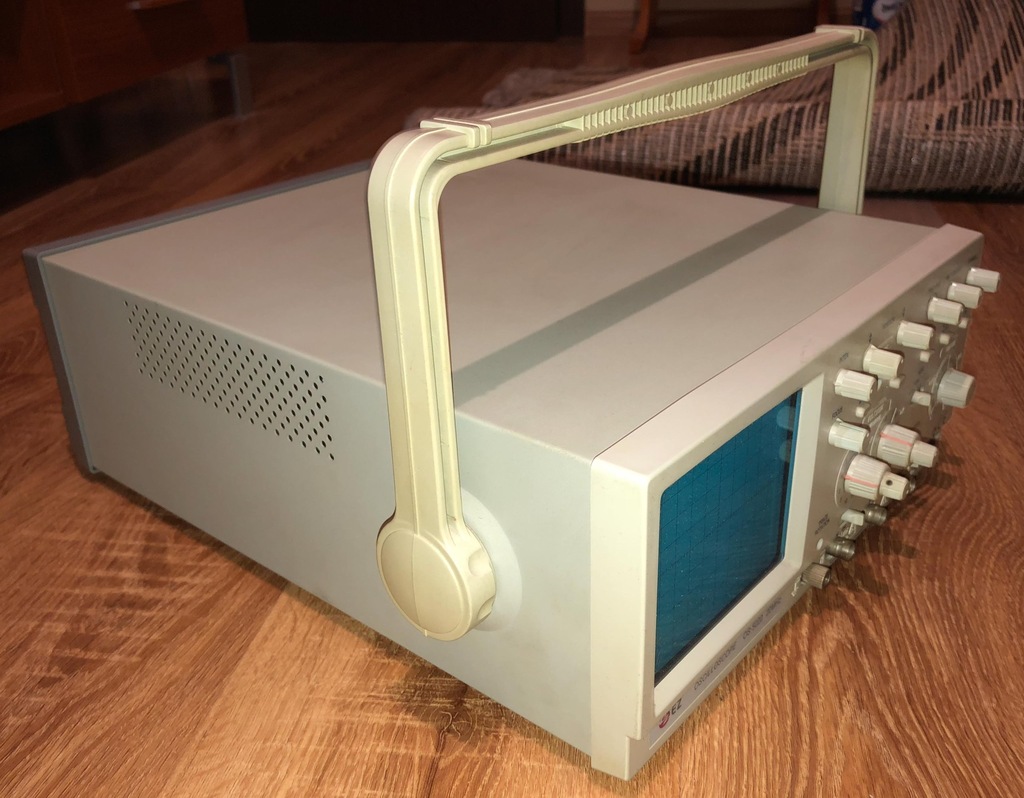

EZ Digital OS-5020 Oscyloskop analogowy 20Mhz

Oscyloskop był używany może z 5 razy jest praktycznie nowy. Kontakt pod tel: 512 561 442

Poniżej link do strony gdzie znajduje się pełna specyfikacja. Proszę skopiować do wyszukiwarki.

https://www.merserwis.pl/pl/oferta/kalibratory/elektronikarnd/oscyloskopy-cyfrowe/ez-digital-os5020-oscyloskop-analogowy-opis.html#cechy-i-funkcje

Cechy i funkcje:

• Pasmo przenoszenia od d.c. do 20 MHz
• 2 kanały
• Podstawa czasu regulowana od 20 ns/dz do 2 s/dz
• Czułość regulowana od 1 mV/dz do 20 V/dz
• Funkcje: ALT, ADD, DUAL, X-Y, TV
• Prostokątna lampa oscyloskopowa o przekątnej 6 cali z wewnętrzną siatką skali, 8 x 10 dz (1 dz = 1 cm), napięcie przyśpieszające +1,9 kV
• Maksymalna czułość odchylania pionowego 1 mV/dz.
• Funkcja wyzwalania ALT (w trybie odchylania pionowego)
• Przełącznik odwrócenia polaryzacji sygnału (w kanale 2)
• Tryb X-Y o wysokiej czułości
• Rozciąg x10
• Układ separujący telewizyjne sygnały synchronizujące (linii i ramki) wykorzystywane do wyzwalania - stabilnej obserwacji sygnałów TV
• Maksymalne napięcie wejściowe 400 V

Dane Techniczne:

- Pasmo od DC (10 Hz) do 20 MHz

- Rodzaje pracy: CH1, CH2, ADD, DUAL, CHOP (praca siekana)

- od 5 mV/dz do 20 V/dz w 12 kalibrowanych skokach w sekwencji 1-2-5

- Regulacja ciągła między skokami przynajmniej 1:2,5x5

- Rozciąg x5: od 1 mV/dz do 4 V/dz w 12 kalibrowanych skokach (tylko kanał CH1)

- Dokładność ±3% (±5% przy włączonym rozciągu 5x - tylko kanał 1)

- Impedancja wejściowa: ok. 1 MΩ || 30 pF

- Maksymalne napięcie wejściowe: 400 V (DC + szczytowe AC)

- Typ sygnału wejściowego: AC-GND-DC

- Czas narastania: 17,5 ns lub mniej

- Wyjście kanału CH1

- Odwrócenie polaryzacji (tylko w kanale 2)

Odchylanie poziome - Podstawa czasu A: od 0,2 µs/dz do 0,2 s/dz w 19 kalibrowanych skokach w sekwencji 1-2-5

- Rozciąg podstawy czasu 10 razy (maksymalna szybkość podstawy czasu 20 ns/dz)

- Dokładność ±3%

Wyzwalanie - Tryby: Auto, norm, TV-V, TV-H

- Źródło: VERT (Dual, ALT), CH1, linia (sieć), zewnętrzne (EXT)

- Typ sygnału wej. przemienny (AC)

- Wyzwalanie zboczem:narastającym, opadającym

- Wyzwalanie sygnałami TV-V i TV-H: przynajmniej 1 dz lub 1,0 Vp-p

- Wyzwalanie zewnętrzne: czułość 0,2 Vp-p (20 Hz - 2 MHz), 0,6 Vp-p (20 Hz - 20 MHz)

- Impedancja wejściowa zewnętrznego wyzwalania: 1 MΩ ±10%

- Maks. napięcie wej. 400 V (DC+AC szczytowe)

Praca X-Y pasmo wzdłuż osi X: do DC do 500 kHz (-3 dB), różnica faz X-Y 3°(w paśmie od DC do 50 kHz) Kalibracja sygnał prostokątny ok. 1 kHz +/-20%), 0,5 Vp-p+/-10% współczynnik wypełnienia 40-60% Pobór mocy ok. 45 W Masa 7,8 kg Wymiary [mm] 316 x 132 x 410
