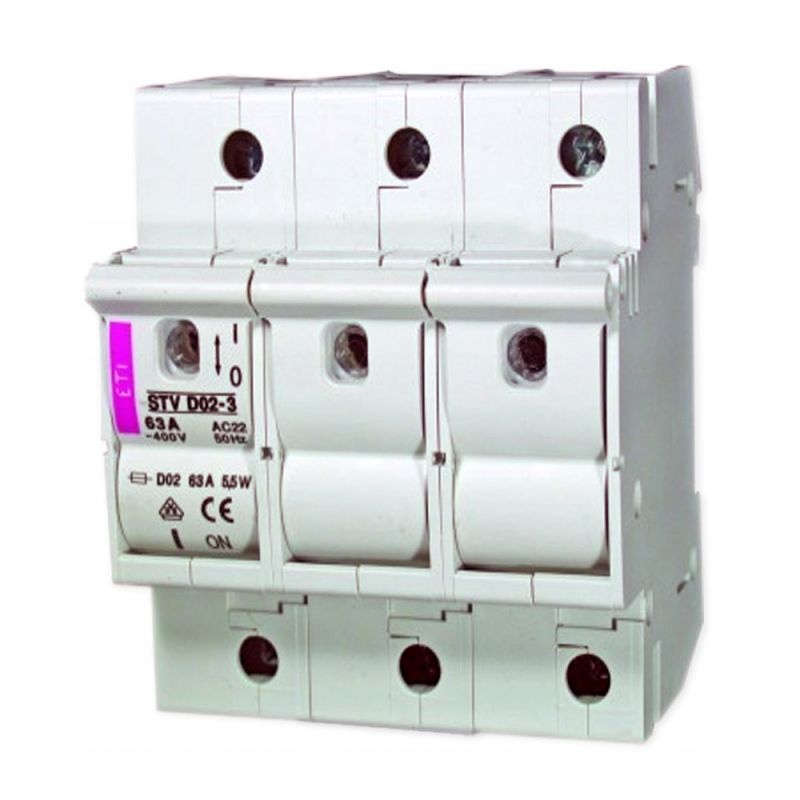

ROZŁĄCZNIK BEZPIECZNIKOWY TRÓJPOLOWY ETI NA WYMIENNE WKŁADKI TOPIKOWE D0 2-63A

• Oznaczenie handlowe - STV D02 002271004
• Rodzaj - rozłączniki bezpiecznikowe
• Liczba biegunów - 3
• Konfiguracja biegunów - 3P
• Liczba modułów 18mm - 4,5
• Kategoria użytkowania - AC-23A
• Prąd znamionowy In - 63 A
• Prąd znamionowy załączalny zwarciowy Icm - 50 kA (r.m.s)
• Napięcie znamionowe łączeniowe Ue (AC) - 400 V
• Napięcie znamionowe udarowe Uimp - 6 kV
• Znamionowe napięcie izolacji Ui - 400 V
• Rodzaj wkładek - 3x topikowa D02
• Prąd znamionowy wkładki - 2-63 A
• Wytrzymałość elektryczna (liczba cykli) - 1500
• Wytrzymałość mechaniczna (liczba cykli) - 8500
• Występ aparatu - 61,9 mm
• Montaż - szyna 35 mm (TH35/DIN)
• Sposób podłączenia - szyna grzebieniowa, zaciski tulejkowe
• Maks. przekrój przewodów podłączeniowych - 35 mm²
• Stopień ochrony - IP20
• Temperatura pracy - -5°C ÷ +40°C
• Waga netto (kg) - 0,357
• Normy - IEC/EN 60947-3
• Dodatkowe informacje - brak wkładki topikowej w zestawie, możliwość plombowania

Rozłącznik bezpiecznikowy (ang. fuse-switch) - aparat elektryczny z wymiennymi wkładkami topikowymi stosowany do zabezpieczeń instalacji elektrycznych. Technicznie w rozłączniku bezpiecznikowym jest mechaniczne połączenie rozłącznika i oprawy bezpiecznikowej w której umieszczone są bezpieczniki topikowe. Służy do rozłączania obwodów w stanie bezprądowym jak do wyłączani prądów roboczych i zwarciowych. W stanie bezprądowym wyjęcie wkładek rozłącznika bezpiecznikowego stwarza widoczną przerwę izolacyjną jak w przypadku odłącznika. Stosowane są w sieciach rozdzielczych, rozdzielnicach głównych w budynkach wielorodzinnych, w instalacjach elektroenergetycznych przemysłowych i innych.

W celu wymiany przepalonej wkładki topikowej należy pociągnąć  dźwignię  rozłącznika  w  dół  (co  spowoduje  rozłączenie  obwodu)  a  następnie wysunąć  szufladkę  i  wyjąć  przepaloną  wkładkę.  Po  wysunięciu  szufladki  z  wkładką  topikową  uzyskujemy  widoczną  izolacyjną  przerwę  w  obwodzie.  W  ten  sposób  rozłącznik może  spełniać  funkcję  zabezpieczenia  głównego  (na  przykład:  przedlicznikowego)  oraz wyłącznika  głównego.  W  celu  kalibracji  wkładek  topikowych  stosuje  się  wstawkę  kalibrową. W rozłączniku STV D02 można stosować również wkładki D01 pod warunkiem zastosowania wstawki redukcyjnej.

Zalety serii:

• umożliwia wymianę przepalonej wkładki topikowej bez niebezpieczeństwa dotknięcia części będących pod napięciem,
• nie ma potrzeby stosowania główki bezpiecznikowej, prawidłowy kontakt wkładki topikowej zapewniony jest poprzez odpowiedni układ  zacisków sprężynowych,
• możliwość przyłączania zasilania zarówno “od góry“ jak i  “z dołu”,
• możliwość plombowania w pozycji zał. i wył. również bez włożonej wkładki topikowej,
• kategorie pracy: AC 22B, AC 23B (35A), DC 22B,
• znamionowa zdolność zwarciowa 50 kA,
• wykonanie 1-polowe, 2p, 3p, 1p+N, 3p+N,
• prąd znamionowy w zależności od wkładek od 2 do 63A,
• zastosowanie rozłącznika z wkładką daje możliwość efektywnej współpracy z wyłącznikami nadprądowym.
