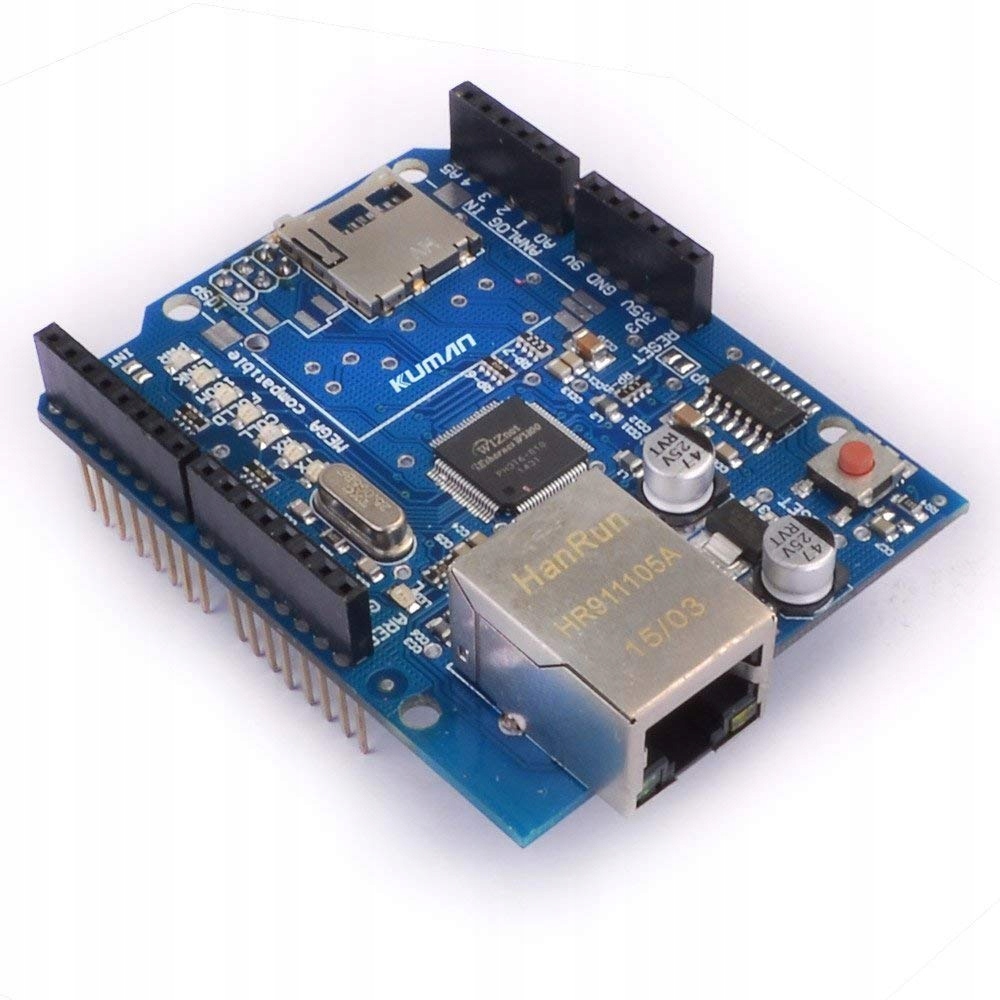

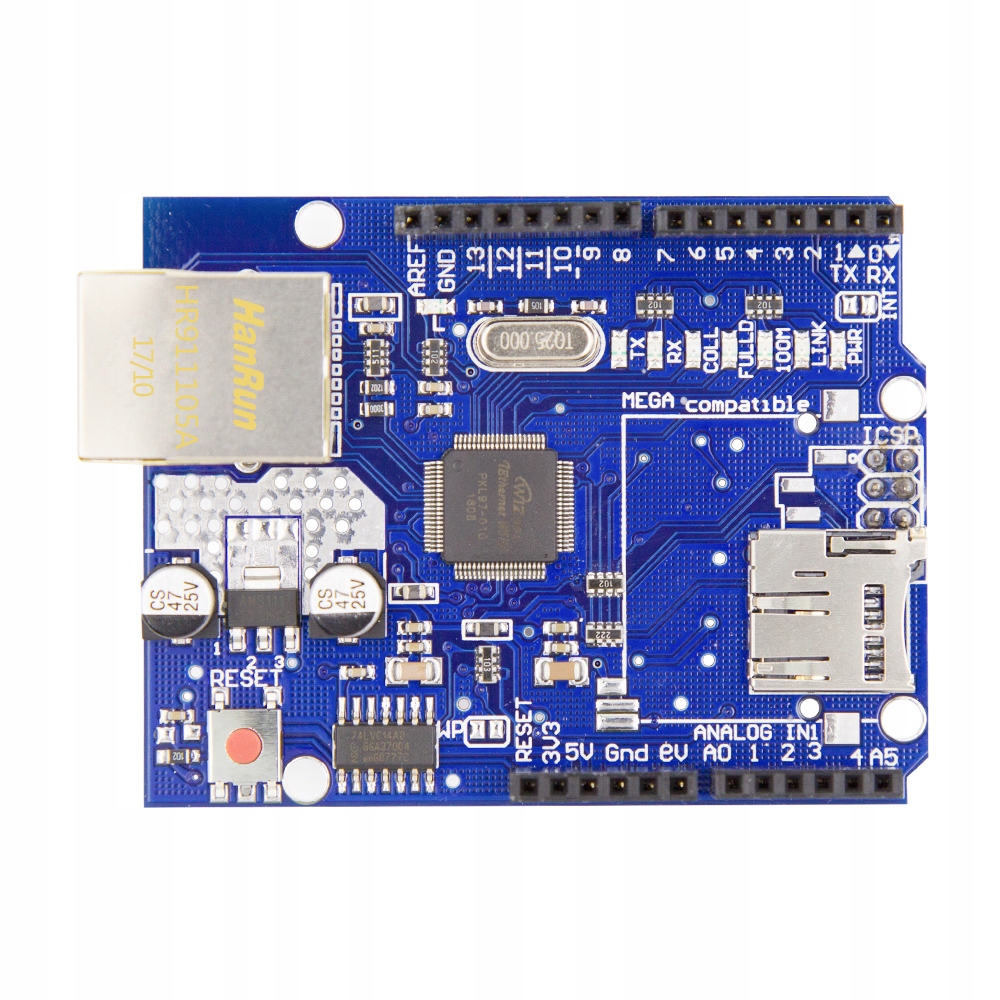

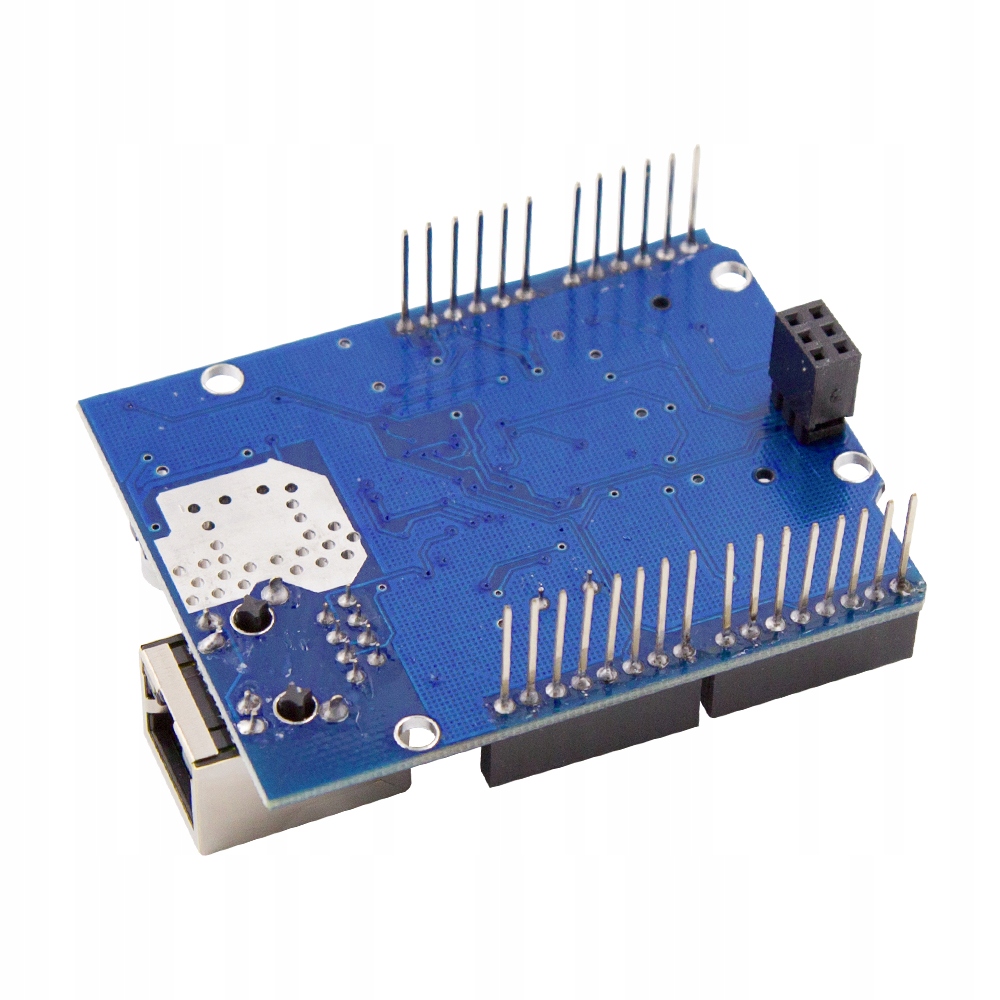

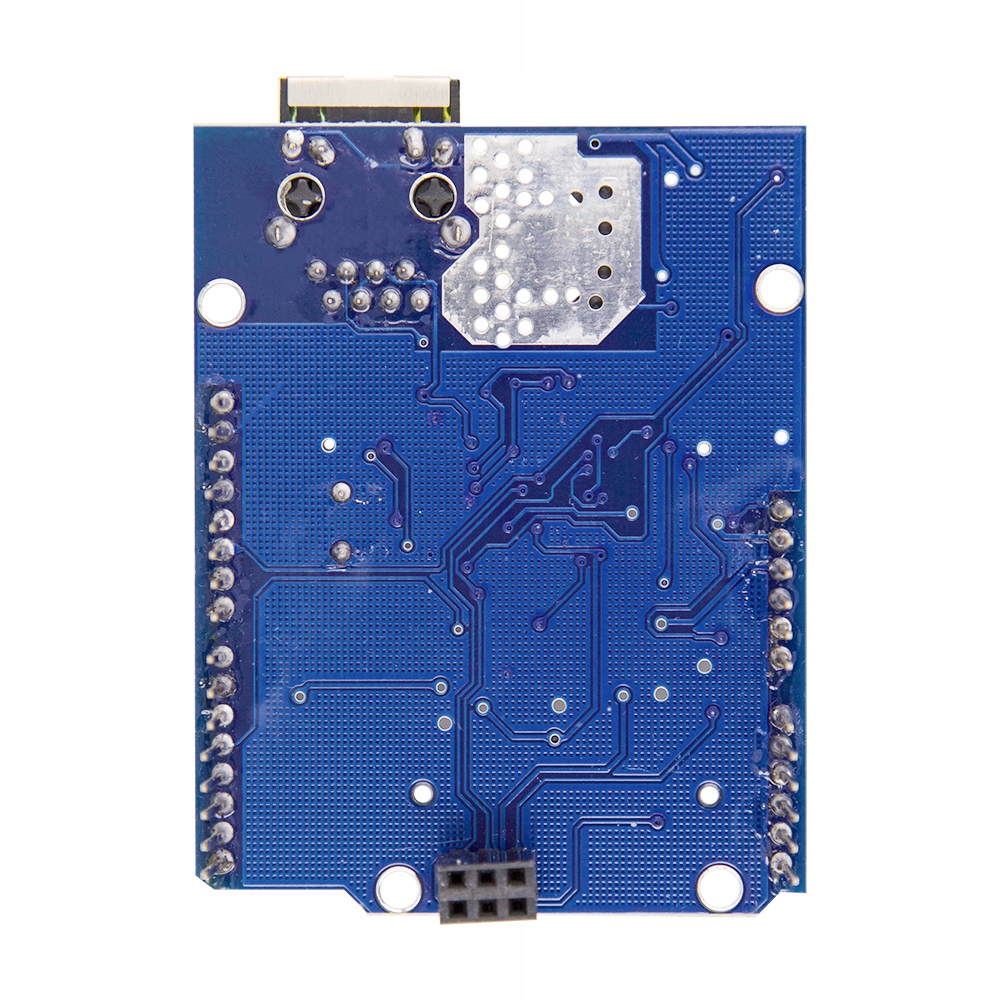

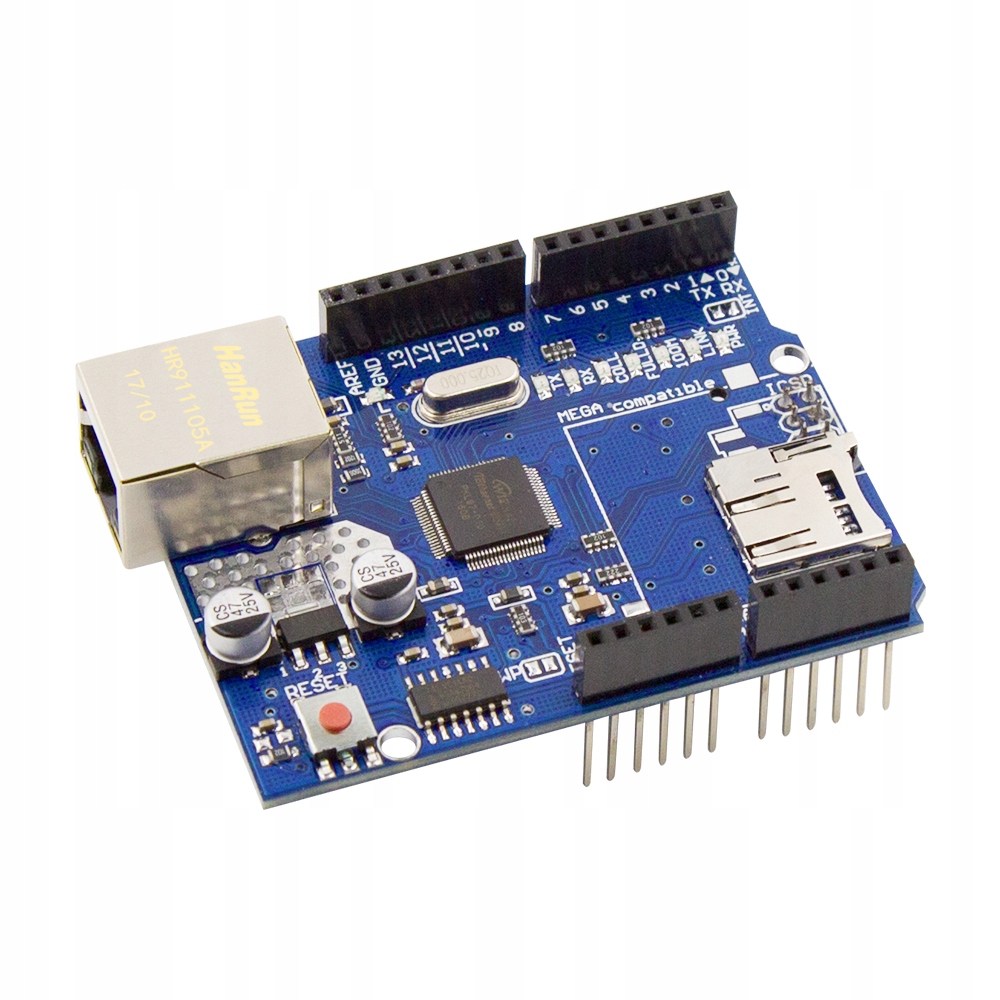

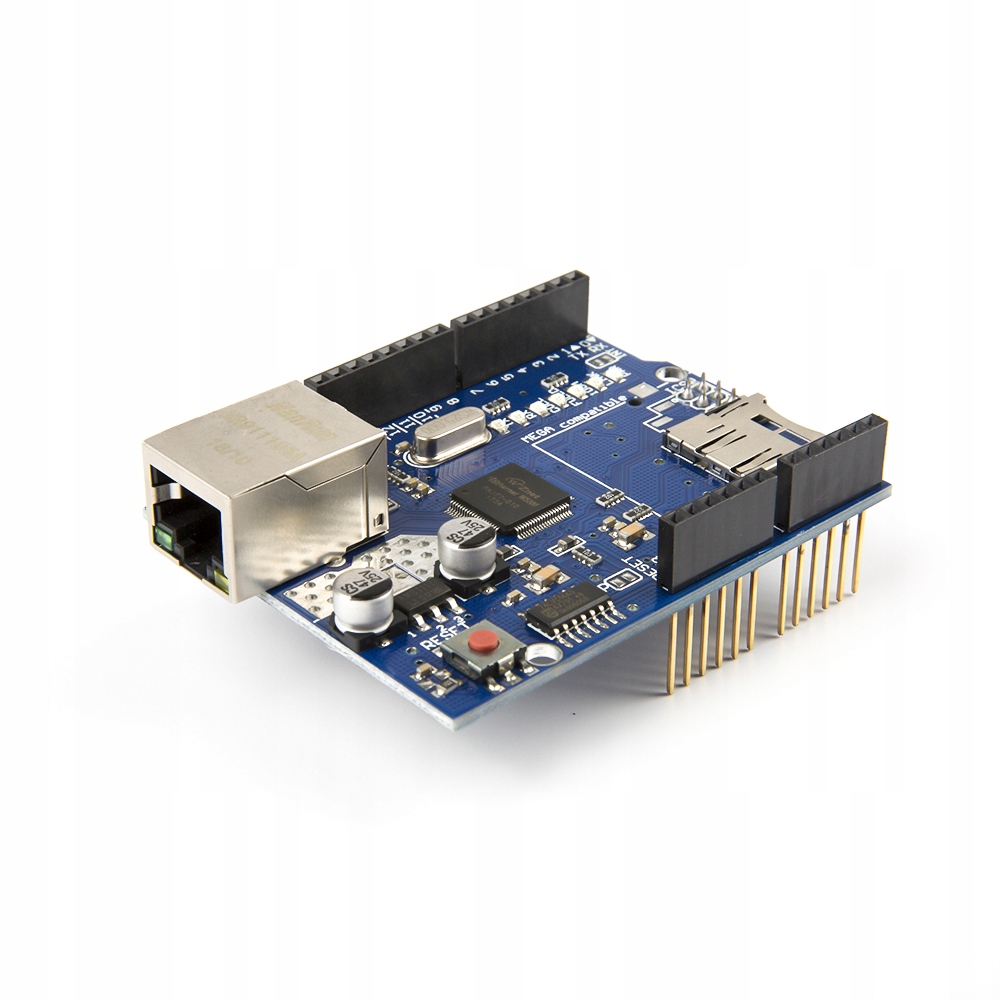

Ethernet Shield dla Arduino model W5100 Moduł Sieciowy LAN

Moduł Ethernet pozwala na łatwe podłączenie Arduino UNO oraz Mega 2560 do sieci LAN

Dzięki temu modułowi możesz utworzyć ze swojego Arduino np. małe serwer lub po prostu komunikować się poprzez sieć LAN/internet.

Jest to najnowsza najbardziej rozbudowana wersja nakładki Ethernet oparta na chip Wiznet W5100

Wiznet W5100 obsługuje zarówno protokół TCP jak i UDP, do 4 jednoczesnych połączeń.

Shield wyposażony jest w gniazdo karty microSD

Shield posiada 7 diód LED do komunikacji:

• PWR: Sygnalizuje zasilanie modułu
• LINK: Status podłączenia do sieci, sygnalizacja ruchu w sieci
• FULLD: Sygnalizuje połączenie sieciowe Full Fuplex
• 100M: Sygnalizacja prędkości sieci 100 Mb/s (led wyłączony oznacza 10 Mb/s)
• RX: Sygnalizuje odbierania danych przez moduł
• TX: Sygnalizacja wysyłania danych przez moduł
• COLL: Sygnalizuje kolizje w sieci

Dane techniczne:

• Zasilanie z pinów: 5 V
• Kontroler Ethernet: W5100
• Transmisja: 10/100 Mbps
• Układ: ACS712ELC-20A
• Komunikacja: SPI
• Sygnalizacja LED
• Slot na kartę microSD
• Wymiary: 74 x 54 x 29 mm
• Długość pinów: 13 mm

Uwagi: Podczas montażu zwróć uwagę czy gniazdo LAN (jego luty) nie stykają się od spodu z gniazdem USB Arduino UNO/MEGA. W razie wystąpienia tego problemu należy je przyciąć, zaizolować lub unieść delikatnie nakładkę.
