ESP8266 NodeMCU z wyświetlaczem OLED 0,96" 128x64px I2C CH340 z USB Micro

ESP8266 NodeMCU z wyświetlaczem OLED 0,96" 128x64px I2C CH340 z USB Micro

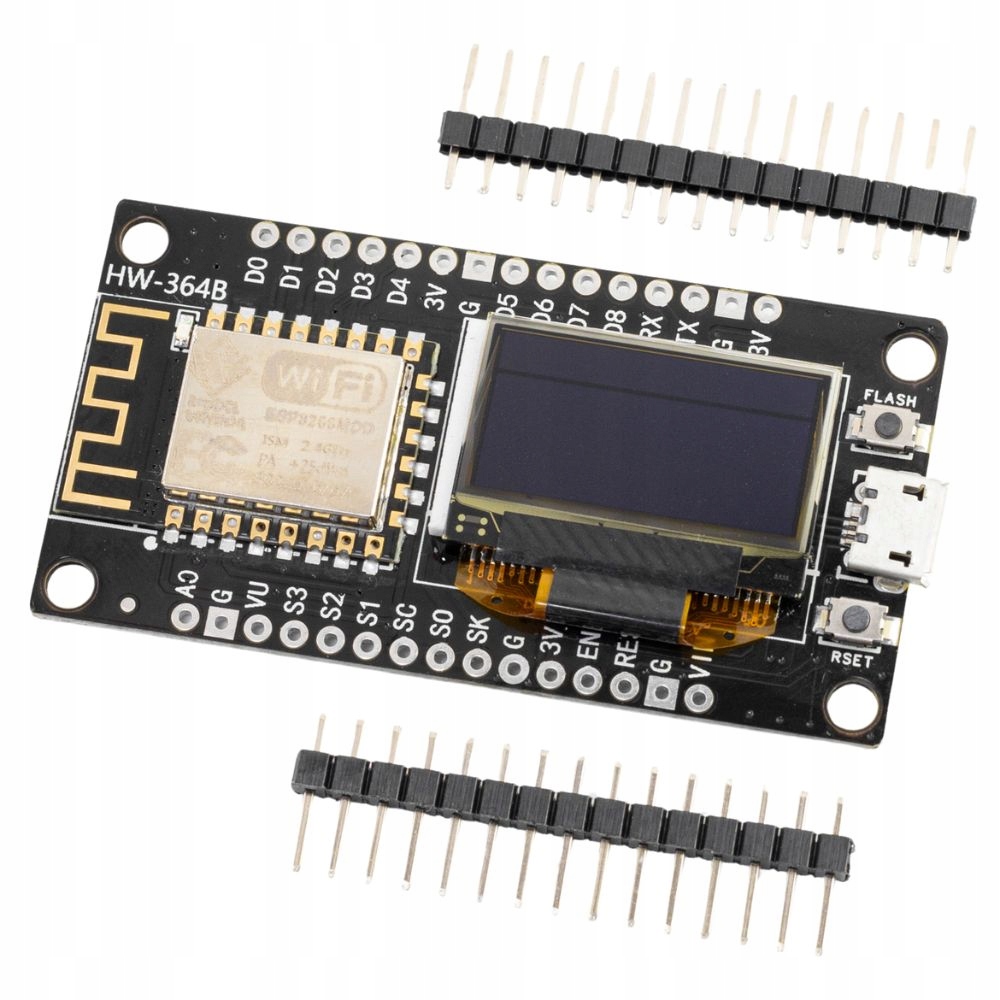

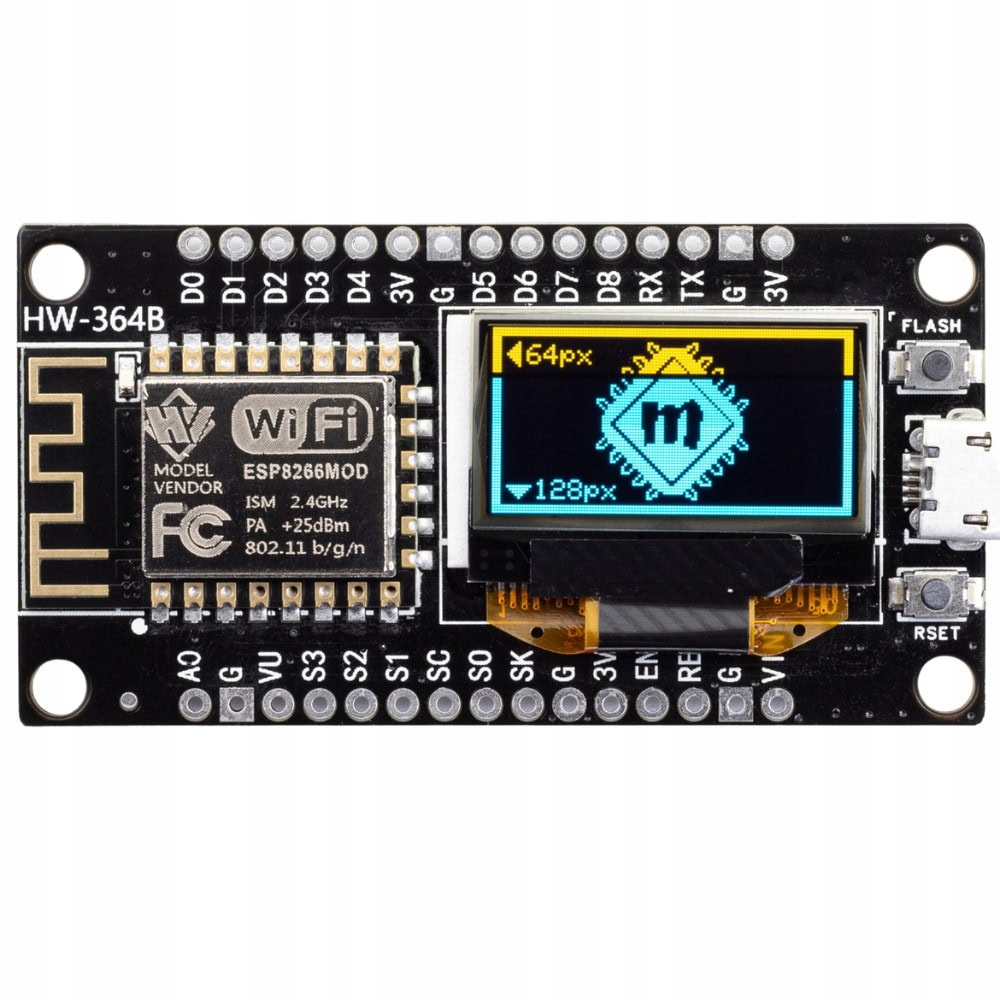

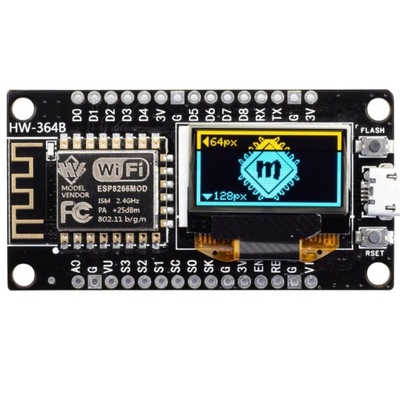

Moduł WiFi ESP8266 NodeMCU z wyświetlacz OLED 0,96" 128x64px I2C w kolorze żółto-niebieskim.

Popularna płytka wyposażona w znany i lubiany wyświetlacz OLED oferuje wiele możliwości do tworzenia projektów w dziedzinie Internetu Rzeczy (IoT). Moduł kompatybilny z Arduino IDE.

Moduł został wyposażony w układ ESP8266, który charakteryzuje się obsługą komunikacji WiFi o częstotliwości 2,4 Ghz w standardzie 802.11 b/g/n. Płytka posiada wbudowaną antenę PCB dla optymalizacji odbioru sygnału Wi-Fi. Nie musisz się martwić o jej podłaczenie.

Zapewnia wygodne programowanie dzięki konwerterowi USB<->UART. Jest to znany i lubiany układ CH340. Sprawdzone sterowniki do konwertera znajdziesz tutaj.

Płytka posiada moduł ESP-12F z mikrokontrolerem ESP822. Taktowany jest on częstotliwością aż 80 MHz. Pamięć FLASH to aż 4 MB.

Posiada 10 pinów GPIO, z których każdy może być sterowany sygnałem PWM, obsługuje także I2C, SPI, UART oraz 1-Wire.

Płytka posiada złącze microUSB, które służy do programowania i komunikacji. Zasilanie 3,3 V lub 5 V. Napięcie logiki wynosi 3,3 V, zapewniając kompatybilność z wieloma czujnikami i modułami.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Umieszczony na module wyświetlacz to 0,96 calowy OLED o rozdzielczości 128x64px oraz interfejsem I2C. Kompaktowy i wysoce funkcjonalny wyświetlacz w kolorze żółto-niebieskim z pewnością idealnie wpisze się do Twoich projektów elektronicznych.

Zakres napięcie zasilania wynosi od 3,3 V do 5 V. Posiada znany kontroler SSD1306, który jest wspierany przez liczne biblioteki i środowiska programistyczne.

Specyfikacja techniczna ESP8266 NodeMCU z wyświetlaczem OLED

• Układ: ESP8266
• Procesor: 32-bitowy rdzeń mikroprocesora RISC pracujący z częstotliwością 80 MHz
• Zasilanie: 3,3 V lub 5 V przez port USB
• Napięcie logiki: 3,3 V
• Pamięć: FLASH: 4 MB
• WiFi: 2,4 GHz
• Łączność Wi-Fi: w standardzie 802.11 b/g/n
• Wbudowana: antena PCB
• Porty: 10 GPIO (każdy z nich może działać jako PWM, I2C czy 1Wire)
• Dioda LED: Niebieska (podłączona do GPIO2)
• Dwa przyciski: RST oraz Flash
• Złącze: micro-USB (do programowania i komunikacji)
• Konwerter: CH340 USB<->UART
• Przetwornik: 10-bitowy ADC
• Rozstaw złącz: 28 mm
• Goldpiny: nie wlutowane
• Raster goldpinów: 2,54 mm
• Waga: 9,7 g
• Typ: Wyświetlacz graficzny OLED
• Rozmiar - przekątna ekranu: 0,96''
• Rozdzielczość: 128x64
• Kolor pixela: żółto-niebieski
• Kontroler: SSD1306
• Interfejs: I2C, D6(GPIO12) SDA, D5(GPIO14) SCL
