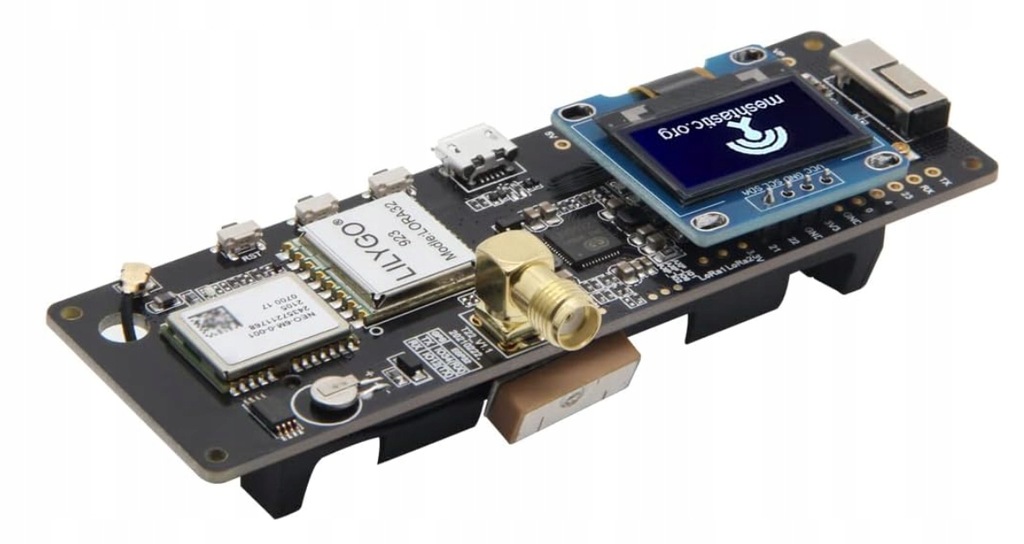

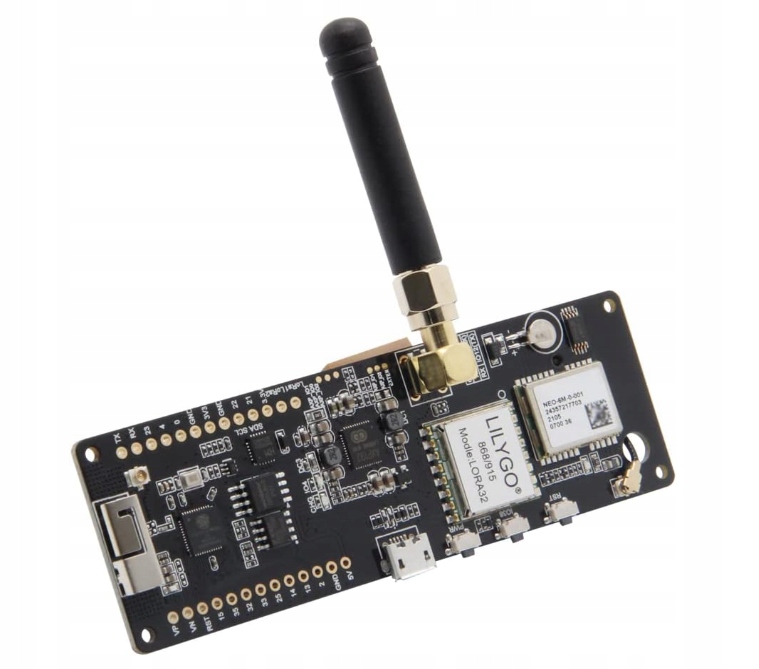

Płytka TTGO Meshtastic T-Beam V1.1 433MHz od LilyGO to zaawansowany moduł komunikacyjny, który wykorzystuje technologię sieci Mesh w paśmie częstotliwości 433 MHz. Ten moduł oferuje niezawodne i efektywne rozwiązanie do budowy bezprzewodowych sieci komunikacyjnych, o szerokim spektrum zastosowań

Moduł Meshtastic T-Beam V1.1 433MHz jest oparty na układzie T-Beam, który integruje w sobie mikrokontroler ESP32, moduł LoRa SX1276 i GPS. Ta kombinacja umożliwia nie tylko komunikację w sieci Mesh, ale również śledzenie pozycji geograficznej i nawigację.

Sieć Mesh, na której opiera się ten moduł, pozwala na tworzenie bezprzewodowych sieci, gdzie każdy moduł pełni zarówno rolę nadajnika, jak i odbiornika sygnału. Dzięki temu, w przypadku, gdy jeden moduł nie ma bezpośredniego zasięgu do innego, sygnał może być przekazywany poprzez inne moduły w sieci, tworząc niezawodną komunikację na dużą odległość.

Mikrokontroler zapewnia także możliwość lokalizacji geograficznej dzięki wbudowanemu modułowi GPS NEO-6M. To oznacza, że użytkownicy mogą śledzić położenie modułów w czasie rzeczywistym i wykorzystywać tę informację w swoich projektach.

Wbudowany moduł LoRa SX1276 pozwala na komunikację na duże odległości, nawet w trudnych warunkach terenowych. Przy częstotliwości 433 MHz, moduł oferuje dobrą penetrację i zasięg sygnału, co czyni go idealnym rozwiązaniem dla aplikacji na otwartej przestrzeni.

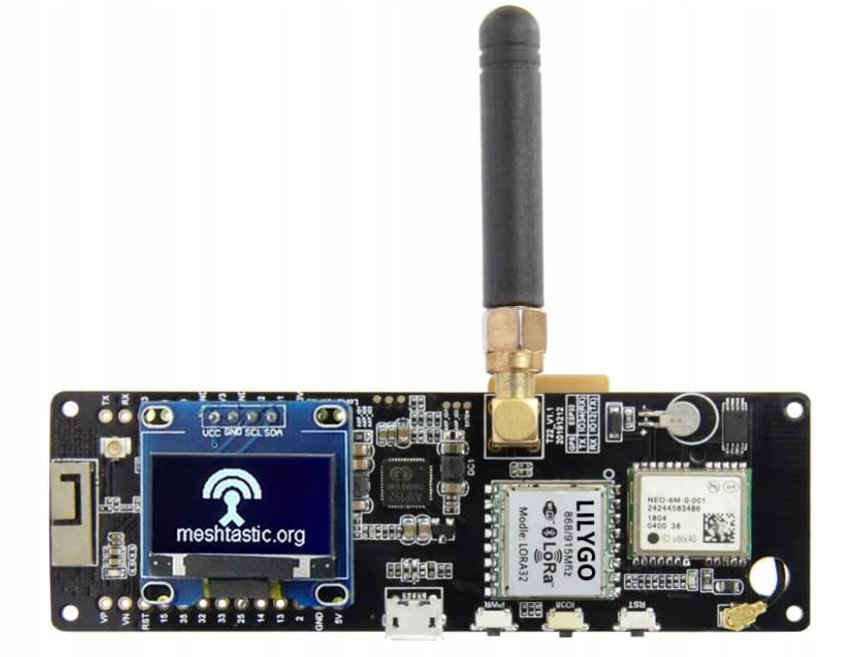

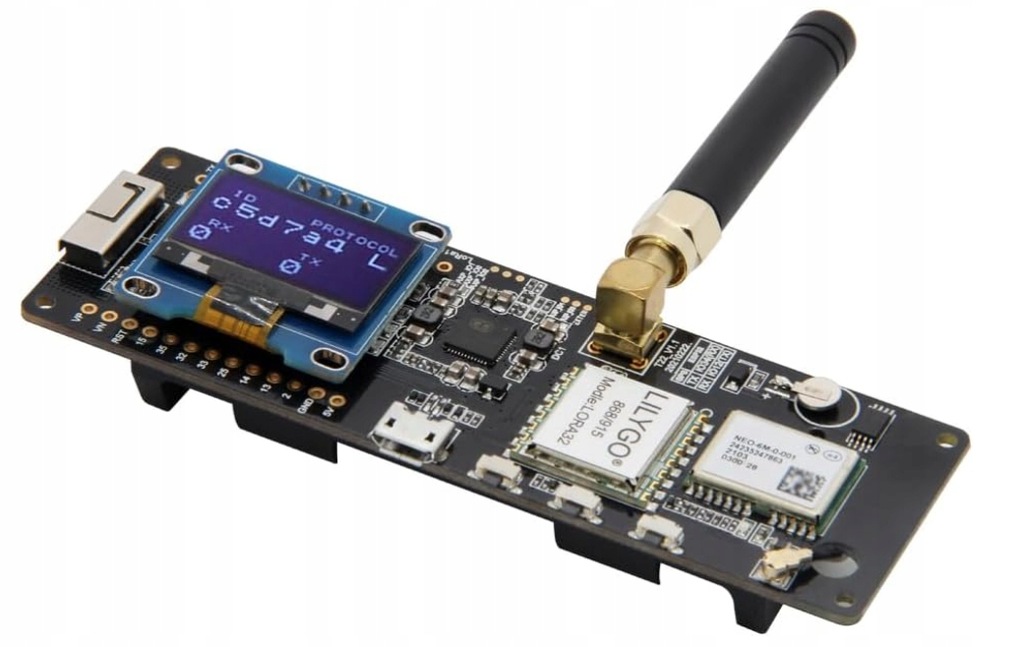

Całość funkcjonalności dopełnia wbudowany wyświetlacz OLED. Wyświetlanie danych tekstowych, graficznych i projektowanie interfejsów umożliwi wygodną obsługę modułu przez użytkowników.

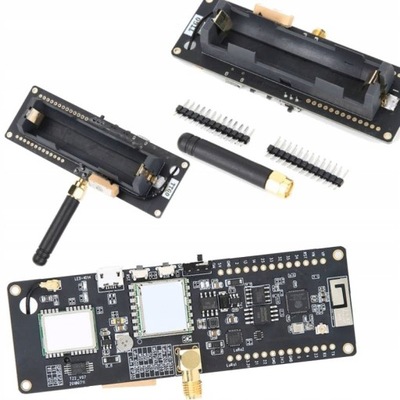

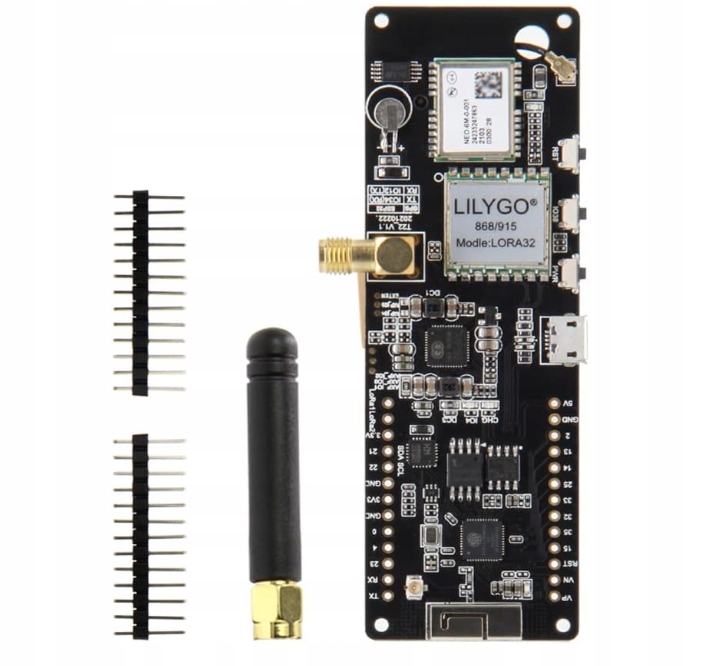

Zestaw zawiera: mikrokontroler, wyświetlacz OLED, antena LoRA, antena GPS oraz goldpiny.

Specyfikacja:

• Mikrokontroler ESP32
• Łączność: Wi-Fi + Bluetooth 4.2
• FLASH: 4MB
• PSRAM: 8MB
• Łączność GPS: NEO-6M
• Łączność LoRA: SX1278
• Wyświetlacz: OLED 0.96" na sterowniku SSD1306
• Złącze programowania i zasilania: microUSB

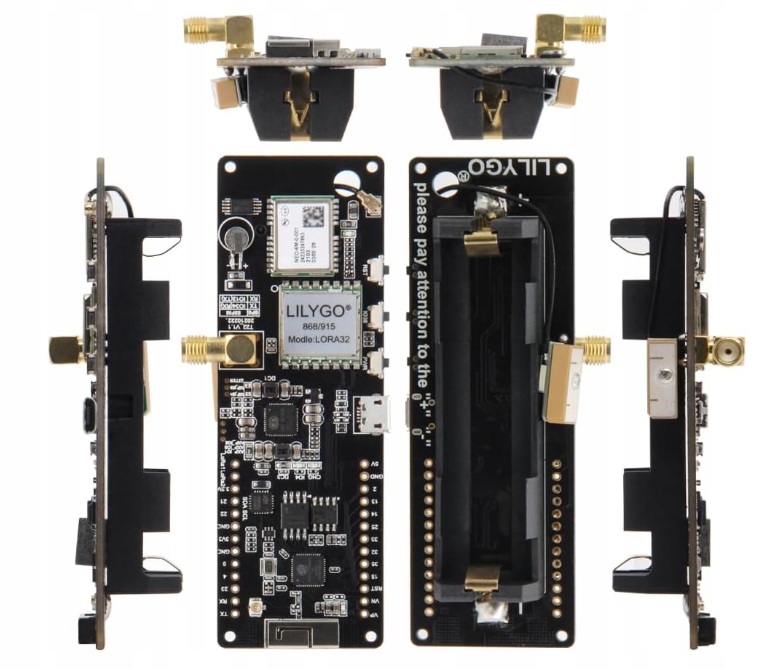

• Koszyk do zasilania na ogniwo 18650
• Wymiary: 100mm x 33mm x 25mm

ESP32 TTGO Meshtastic T-Beam V1.1 LilyGO OLED GPS LoRA 433Mhz

Informacje o tym produkcie

• 8 MB PSRAM/4 MB FLASH
• Wstępnie zainstalowany program Meshtastic
• Lora wtyczka antenowa RG316
• Moduły PS NEO-6M z ceramiczną krawędzią
• 128 x 64 OLED o wysokiej rozdzielczości z ekranem 0,96 cala

1. Użyj anteny Wi-Fi 3D, aby zaoszczędzić miejsce. Do użytkowania zarezerwowaliśmy również bazę anteny IPEX.

Jeśli chcesz podłączyć inne anteny, możesz dostosować opór w razie potrzeby, dzięki czemu można bezpośrednio podłączyć inne anteny. [Należy pamiętać, że zintegrowana antena i antena zewnętrzna nie mogą być używane razem]

2. Chip zarządzania zasilaniem Axp192 może lepiej utrzymać zasilanie całego obwodu.

Ponadto produkt jest wyposażony w wyłącznik ochronny Anti-Reverse, aby zapewnić bezpieczeństwo energii elektrycznej.

3. Wbudowany chip Lora SX1276 [868/915 MHz] lub SX1278 [433 MHz] ułatwia projektowi wysyłanie i odbieranie danych z dużych odległości przy niskim zużyciu energii.

Jeśli GPS nie działa, mogą wystąpić następujące sytuacje:

Zainstaluj najpierw oprogramowanie sprzętowe Mesh tastic i zresetuj GPS po przejściu na inne oprogramowanie sprzętowe.

Kroki resetowania: github.com/Xinyuan-LilyGO/LilyGo-LoRa-Series/tree/master/firmware/GPS_%20reset_test

Jeśli GPS w pomieszczeniach jest słaby, można go używać na zewnątrz. Antena GPS nie jest zainstalowana stabilnie, można sprawdzić, czy interfejs jest przymocowany do anteny GPS
