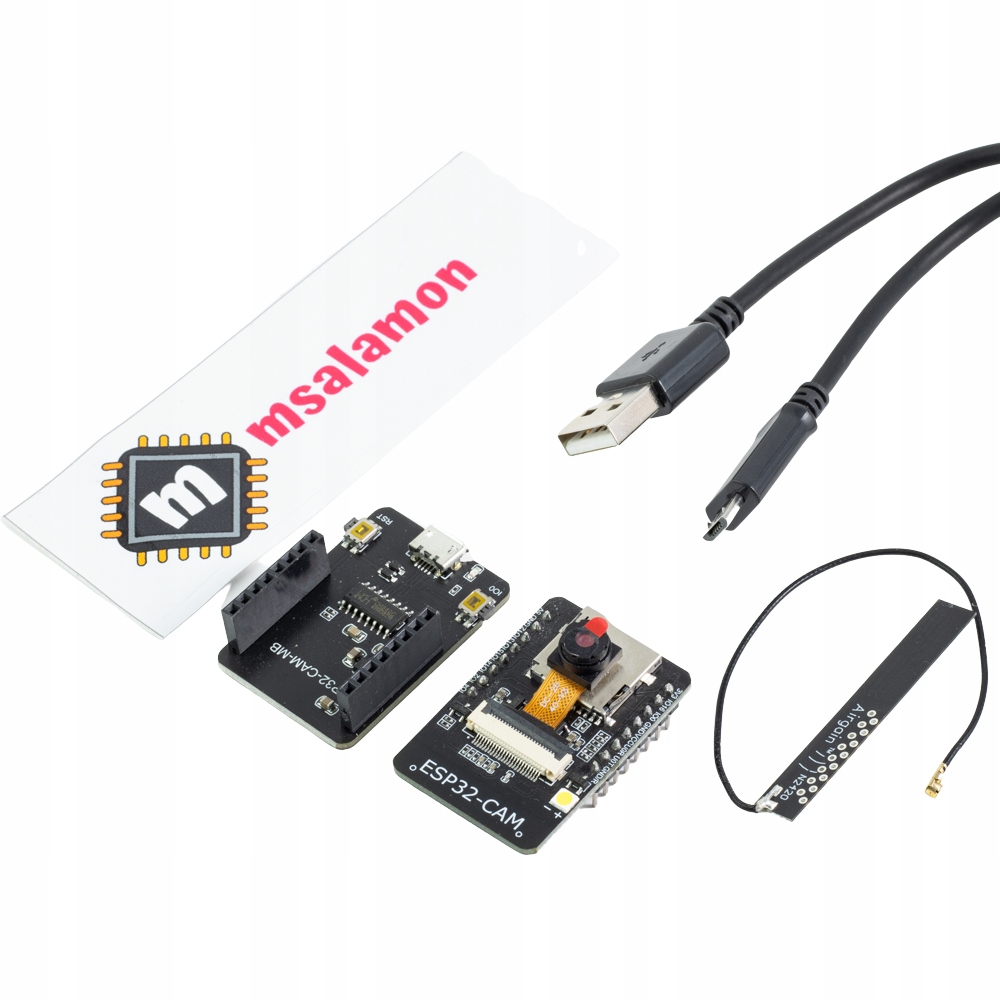

ESP32-CAM zestaw z kamerą, programatorem, anteną

Zestaw startowy ESP32-CAM dzięki któremu szybko i bez problemu rozpoczniesz swoją przygodę z programowaniem układów ESP32.

W zestawie znajduje się: Moduł ESP32-CAM, kamera, programator, zewnętrzna antena, przewód USB micro, naklejka.

ESP32-CAM to niewielka płytka deweloperska z modułem ESP32-S ze wbudowanym WiFi i BLE firmy Espressif.

Płytka ESP32-CAM została wyposażona w moduł kamery OV2640 o rozdzielczości 2 Mpx i niewielkim rozmiarze. Dzięki temu może działać jako niezależny system monitoringu w aplikacjach IoT.

Możliwości ESP32-CAM są w zasadzie nieograniczone. Świetnie nada się do skanowania kodów QR czy do odczytów liczników wody lub prądu w domu. Obraz z kamery można streamować przez sieć domową. Jest również aplikacja  rozpoznająca twarz.

Pomiary i obrazy można zapisywać na karcie microSD przez wbudowany slot. Obsługuje karty (partycje) o pojemności do 4GB. Nie stracisz zdjęć lub nagrań jeśli na chwilę zniknie sieć WiFi.

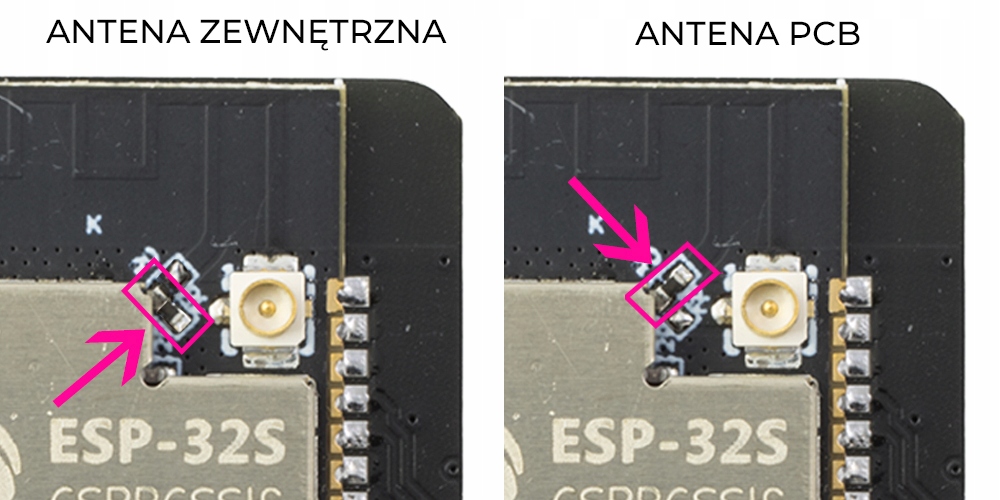

UŻYCIE ZEWNĘTRZNEJ ANTENY Z MODUŁEM ESP32-CAM

Aby pracować na zewnętrznej antenie, będzie potrzebna mała modyfikacja modułu. Należy przenieść zworkę anteny.

Specyfikacja modułu ESP32-CAM:

• Układ ESP32-S
• Częstotliwość zegara: do 160 MHz
• 520 kB RAM + 4 MB PSRAM
• 4 MB FLASH
• Moduł WiFi w standardzie 802.11 b/g/n
• Tryby WiFi: AP (Access Point), STA (Standalone), AP+STA
• Obsługuje technologie i zabezpieczenia: TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
• Interfejsy UART/SPI/I2C/PWM/ADC/DAC
• Kamera OV2640 (rozdzielczość 2 MPx) w zestawie
• Możliwość podłączenia kamery OV2640 lub OV7670
• Wsparcie przesyłania obrazu WiFI
• Zdalna aktualizacja firmware (FOTA)
• Gniazdo kart microSD (do 4GB)
• Złącze zewnętrznej anteny U.FL
• Dioda użytkownika (GPIO4)
• Stabilizator napięcia
• Przycisk RESET
• Napięcie zasilania: 5 V
• Raster goldpinów: 2,54 mm
• Wymiary modułu: 40,5 x 27 x 4,5 mm
• Złącza goldpin wlutowane w płytkę

SPECYFIKACJA ANTENY WIFI 2.4GHZ 4DBI WEWNĘTRZNEJ

• Rodzaj anteny: PCB
• Montaż: taśma klejąca dwustronna
• Złącze: U.FL
• Wzmocnienie: 4 dBi
• Częstotliwość pracy: 2.4 GHz
• Długość przewodu: około 10 cm
• Wymiary płytki anteny: 47,4 x 7,1 x 0,9 mm
• Waga: 1 g

Przewód micro USB

• Długość: około 100cm
• Złącze: USB-B micro (męskie)
• Złącze: USB-A (męskie)
• Linie zasilania i danych
• Maksymalny prąd dla 5 V: około 1 A
• Standard USB: 2.0

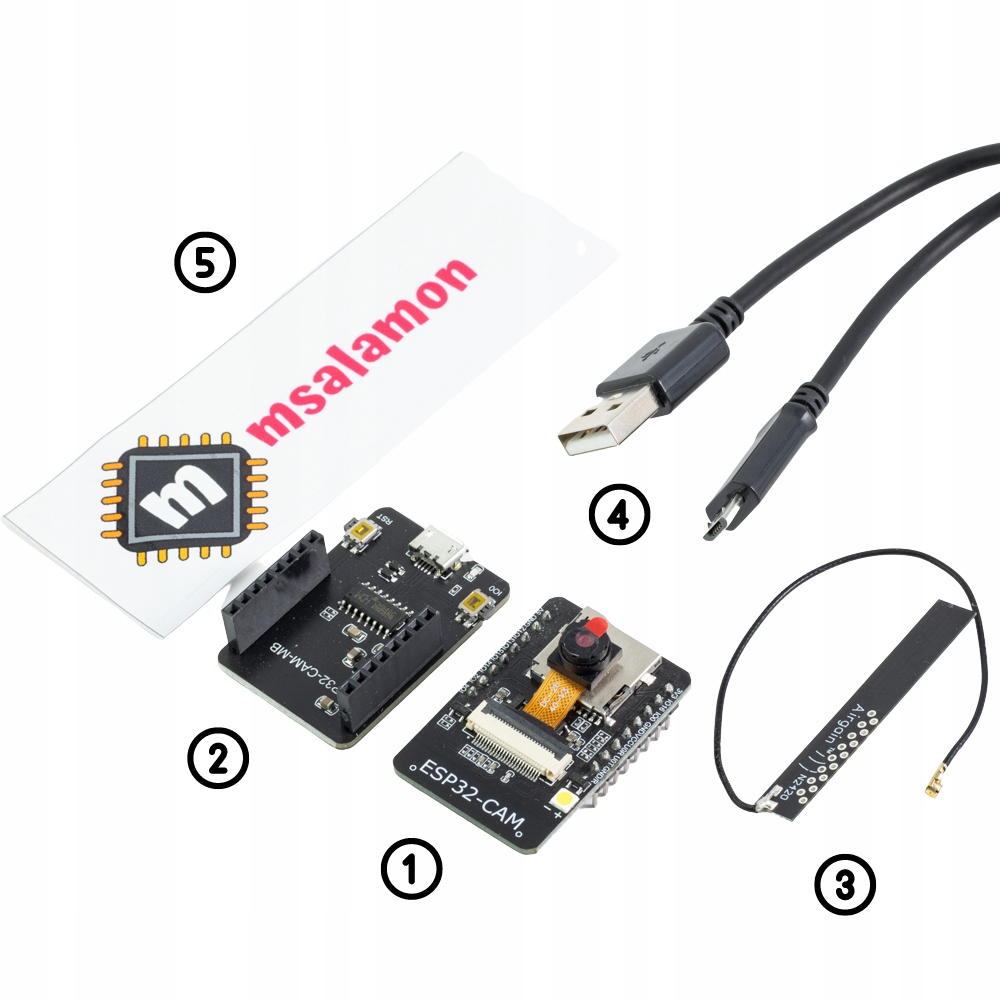

W zestawie startowym ESP32-CAM znajdują się:

1️⃣ Płytka ESP32-CAM z kamerą OV2640 2 MPx

2️⃣ Programator z układem CH340

3️⃣ Antena WiFi 4dBi wewnętrzna, samoprzylepna

4️⃣ Przewód micro USB 1m

5️⃣ Naklejka
